泥浆马达配套内置式浮球阀结构设计

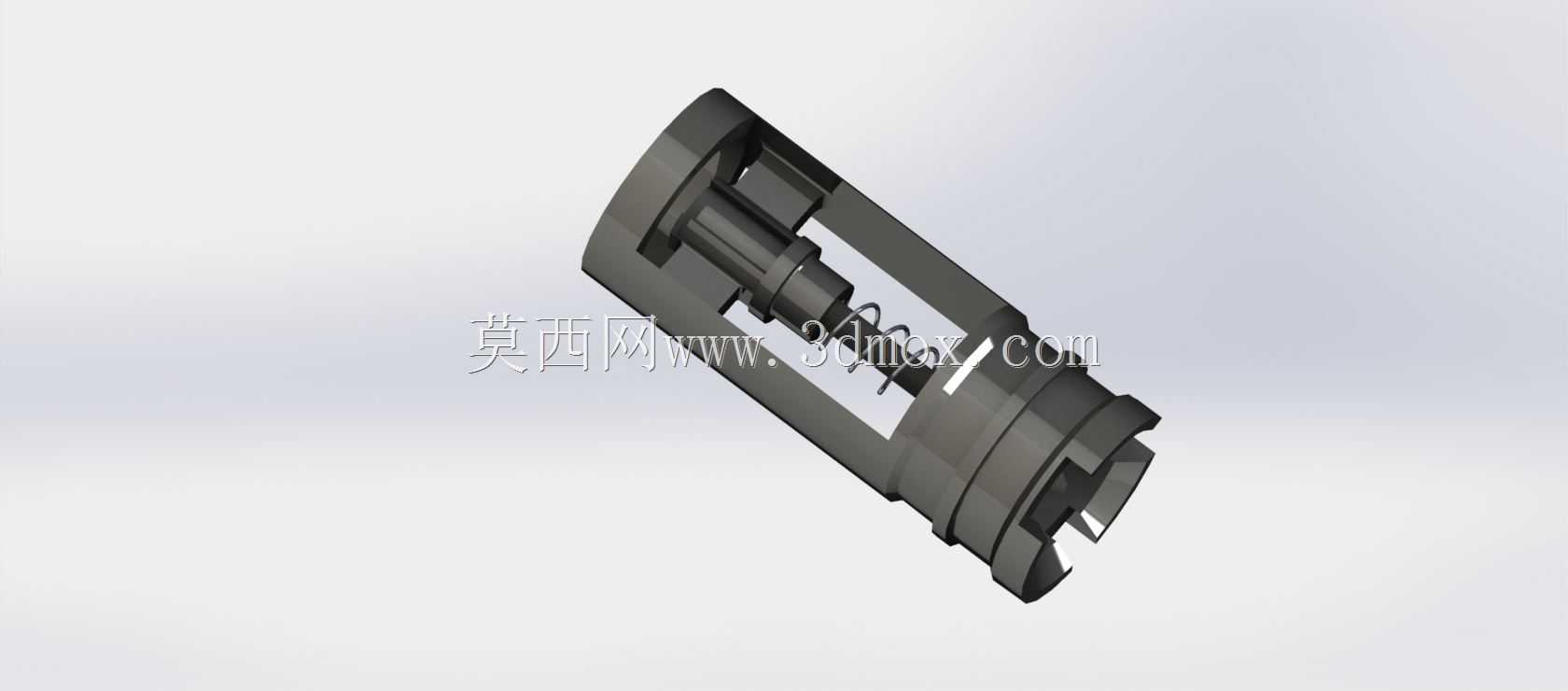

　　这款浮球阀的结构设计，核心适配石油钻井工况下泥浆马达的流体通断控制需求，作为泥浆循环通路里的内置控制元件，其安装位置处于泥浆马达的流道中段，直接接触高压、含固相颗粒的钻井泥浆，因此整体结构没有采用常规民用浮球阀的薄壁壳体设计，所有承压部件均做了等强度加厚处理，避免在井下几十兆帕的泥浆压力下出现壳体变形、密封失效的问题。从结构组成来看，整个阀件采用同轴式布局，外层是带定位卡槽的圆筒形壳体，壳体两端分别设计了与马达流道配合的插接止口，安装时直接嵌入马达的预留安装腔，通过壳体外侧的周向卡槽配合卡簧完成轴向定位，不需要额外设计法兰连接结构，最大限度压缩了阀件的轴向安装尺寸，适配泥浆马达内部紧凑的空间布局。壳体内部集成了导向套、弹簧复位组件、

　　阀芯以及浮球触发结构，导向套采用三段式同轴筋条设计，既给阀芯的往复运动提供连续的导向支撑，又尽可能减少了筋条对泥浆流道的过流面积占用，避免阀件本身造成过大的流阻损失，影响泥浆循环的排量。阀芯采用锥面密封结构，密封锥面的角度匹配阀座的密封倒角，复位弹簧布置在阀芯与上端盖之间的腔体内，弹簧的刚度经过匹配计算，既能够在停泵状态下克服泥浆静压力推动阀芯复位切断流道，又不会在正常循环时因为弹簧力过大造成额外的压力损失。和常规外置浮球的浮球阀不同，这款阀的浮球触发结构集成在壳体内部的导向槽内，浮球的运动行程被严格限制在导向筋条之间，不会因为泥浆的高速冲刷出现偏摆、卡滞的问题，浮球的触发力经过调校，当流道内的泥浆流量达到额定循环排量的30%时，

　　浮球在流体推力作用下上浮，触发解锁机构，让阀芯在泥浆压力作用下克服弹簧力开启，打通整个循环通路；当停泵或者流量低于阈值时，浮球下落复位，阀芯在弹簧力作用下回位切断流道，防止泥浆倒流造成马达内部的涡轮组件反转损坏。整个结构的所有运动部件都设计了防卡滞的排砂槽，阀芯与导向套的配合间隙控制在0.2-0.3mm之间，既保证运动顺畅，又能阻挡泥浆里的大颗粒固相进入配合面造成磨粒磨损，壳体的所有棱边都做了R2以上的圆角过渡，避免在高压泥浆的长期冲蚀下出现棱边气蚀破损。从安装边界来看，整个阀件的最大外径适配常规6寸规格泥浆马达的内流道尺寸，轴向总长度控制在流道预留安装腔的尺寸范围内，不需要对原有马达的壳体结构做任何修改就可以直接替换安装，

　　所有零部件的材质选型都适配井下的高温、高磨蚀工况，密封面采用堆焊硬质合金处理，能够承受长期的泥浆冲蚀和阀芯往复启闭的撞击磨损。在实际钻井作业中，这类内置浮球阀主要起到三个核心作用：一是正常循环时保持流道畅通，不影响泥浆的正常上返和驱动马达运转；二是接单根或者停泵时快速切断流道，防止钻柱内的泥浆倒流，避免井下压力波动造成井壁失稳；三是在出现井涌等异常工况时，能够配合井口装备实现流道的快速截断，起到井下止回阀的作用。设计过程中没有照搬常规4寸浮阀的尺寸比例，而是针对6寸泥浆马达的流量参数重新匹配了过流面积、弹簧刚度和浮球触发行程，虽然整体尺寸和原有4寸阀的结构比例接近，但所有配合尺寸、性能参数都经过重新核算，更适配大排量泥浆循环的工况，不会出现大排量下阀瓣颤振、密封面提前磨损的问题。整个结构没有多余的外露零件，所有组件都集成在圆筒形壳体内部，下井安装时不需要额外的组装调试，直接整体压入马达的安装腔即可，现场维护时也可以整体拔出更换，不需要拆解马达的其他部件，大幅降低了现场作业的维护难度。
