半自磨机配套KREBS径向直列管汇旋风分离装置

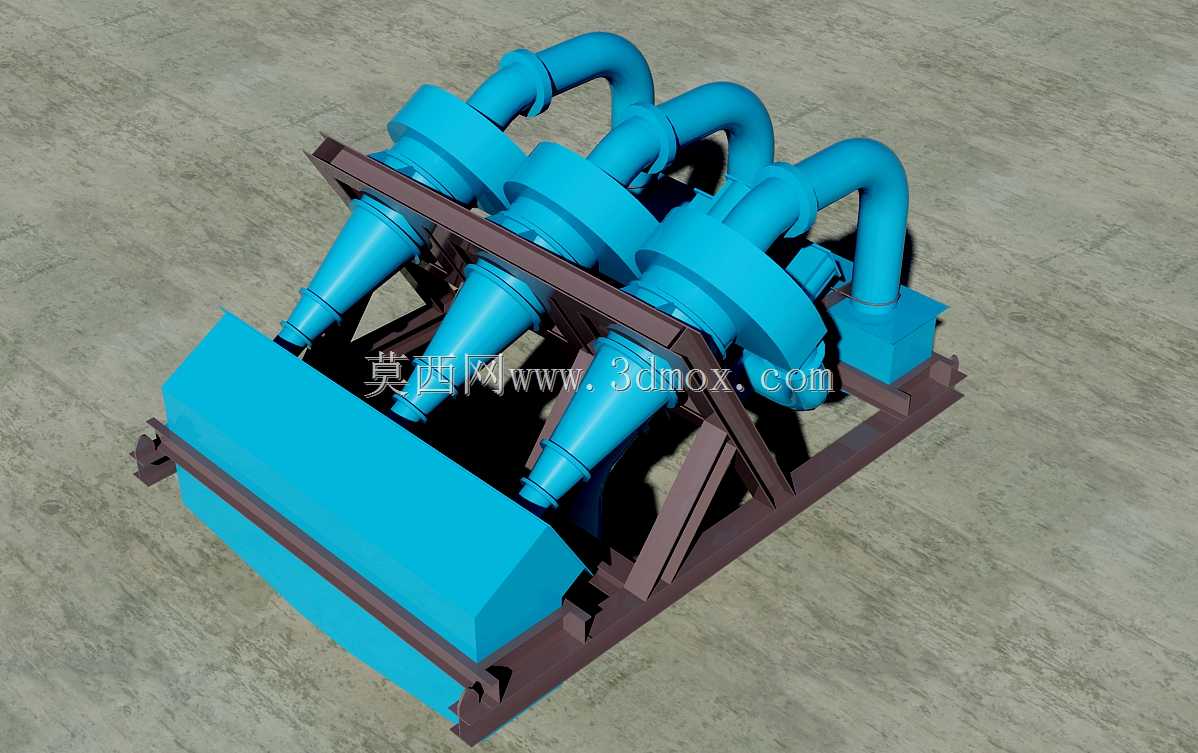

　　在黑色金属、有色金属矿山的磨矿分级作业段，半自磨机排矿的粒度分级效率直接决定整条选别线的处理能力与后续选别指标，这套径向直列排布的KREBS型旋风分离器管汇系统，正是衔接半自磨机排矿端与后续球磨、选别工序的核心分级单元。整套装置采用三台旋流器沿进料管汇径向直列排布的结构，区别于传统切向环绕式布置，这种排布方式能让每台旋流器的进料压力差控制在3%以内，避免多台组运行时出现单台负载偏差过大、底流夹细或者溢流跑粗的问题。从结构设计逻辑来看，整套装置的支撑框架采用型钢焊接式桁架结构，主受力斜撑采用10号槽钢成对布置，横向连接梁采用8号角钢满焊固定，框架底部预留了与现场预埋钢板焊接的安装孔位，孔位横向间距适配主流半自磨机排矿溜槽的出料宽度，

　　纵向安装边界预留了检修时拆卸沉砂口的操作空间，不需要额外拆除周边管路就能完成易损件更换。进料管汇采用等径设计，从总进料口到每台旋流器进料口的管路长度差不超过150mm，管路转弯处全部采用大曲率半径的煨弯结构，避免矿浆在管路内形成紊流、造成局部磨损过快，进料管的通径匹配单台旋流器额定处理量的1.2倍，满足三台同时满负荷运行时的进料流量需求，不会出现进料憋压导致的分级效率下降。每台旋流器的结构采用标准KREBS型渐开线进料结构，柱段长度与锥段角度匹配半自磨机排矿的粒度分布特性，沉砂口采用可更换的耐磨陶瓷内衬，溢流管插入深度可根据现场矿浆浓度、粒度要求进行小幅调整，单台旋流器的底流口朝向统一对准下方的集矿溜槽，

　　溜槽采用倾斜角度15度的敞口式设计，内壁铺设有耐磨橡胶衬板，能让分级后的粗颗粒物料依靠自重顺畅滑落至返回球磨机的输送皮带上，不会出现物料堆积堵塞的问题。在实际作业场景中，矿浆通过渣浆泵以0.08-0.15MPa的工作压力送入总进料管汇，均匀分配到三台旋流器内部，在离心力场的作用下，粒度较粗的颗粒沿旋流器内壁螺旋下行，从沉砂口排出返回磨矿回路继续研磨，粒度符合要求的细颗粒随内螺旋流从顶部溢流管排出，进入后续的浮选或者磁选作业。这套径向直列的排布设计相比传统布置方式，整体占地面积缩小约22%，管路总长度减少30%，既降低了管路磨损带来的维护成本，也减少了矿浆在管路内的停留时间，避免出现矿浆沉降堵管的问题。

　　设计过程中针对支撑框架的受力做了专项校核，满负荷运行时管路与矿浆的总重量全部由桁架结构承担，框架的固有振动频率避开了渣浆泵、半自磨机的运行振动频率，不会出现运行过程中共振导致的焊缝开裂、管路松动问题。旋流器与管汇的连接采用快开式法兰结构，法兰密封面采用梯形槽设计，配套丁基橡胶密封垫，既能承受矿浆的工作压力，也能在更换旋流器内衬时快速拆装，单台旋流器的更换时间不超过40分钟，大幅缩短设备停机维护的时间。顶部的溢流管汇采用同程汇流设计，每台旋流器的溢流出口到总溢流管的阻力保持一致，不会出现某台旋流器溢流流量过大、另一台流量不足的偏流问题，保证分级粒度的稳定性。整套装置的安装基准面以半自磨机排矿中心标高为基准，总进料口的中心高度与渣浆泵出口管路中心标高保持一致，减少管路的弯头数量，降低输送过程中的压头损失，设备两侧预留的检修通道宽度不小于800mm，满足日常巡检、易损件更换的操作空间要求。在不同矿山的应用场景中，可根据实际处理量需求选择开启2台或者3台旋流器，管汇上预留的阀门安装位可直接加装气动刀闸阀，实现远程切换运行台数，不需要停机调整管路，适配不同矿量、不同矿石硬度下的分级作业需求。
