卧式选煤厂煤泥离心脱水设备结构

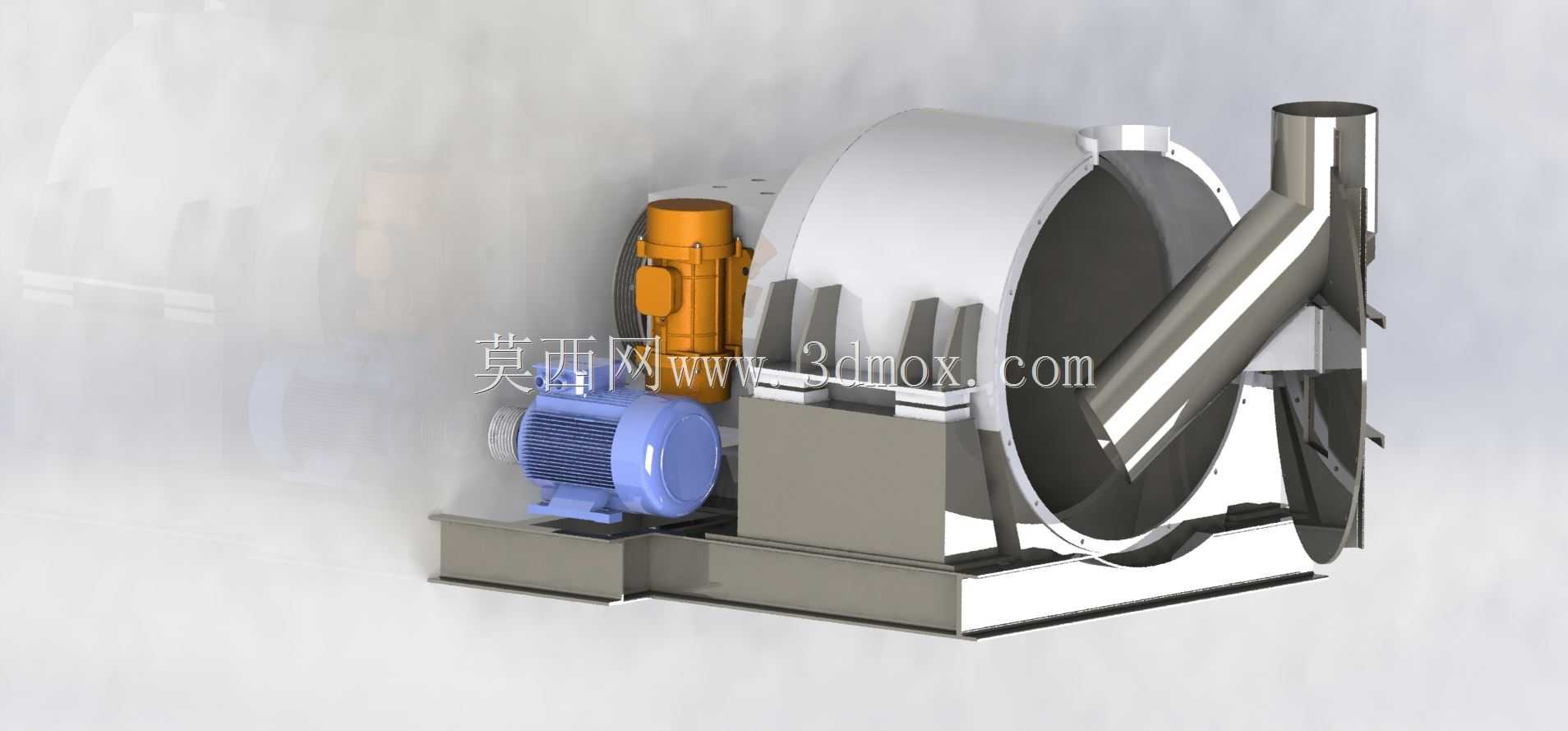

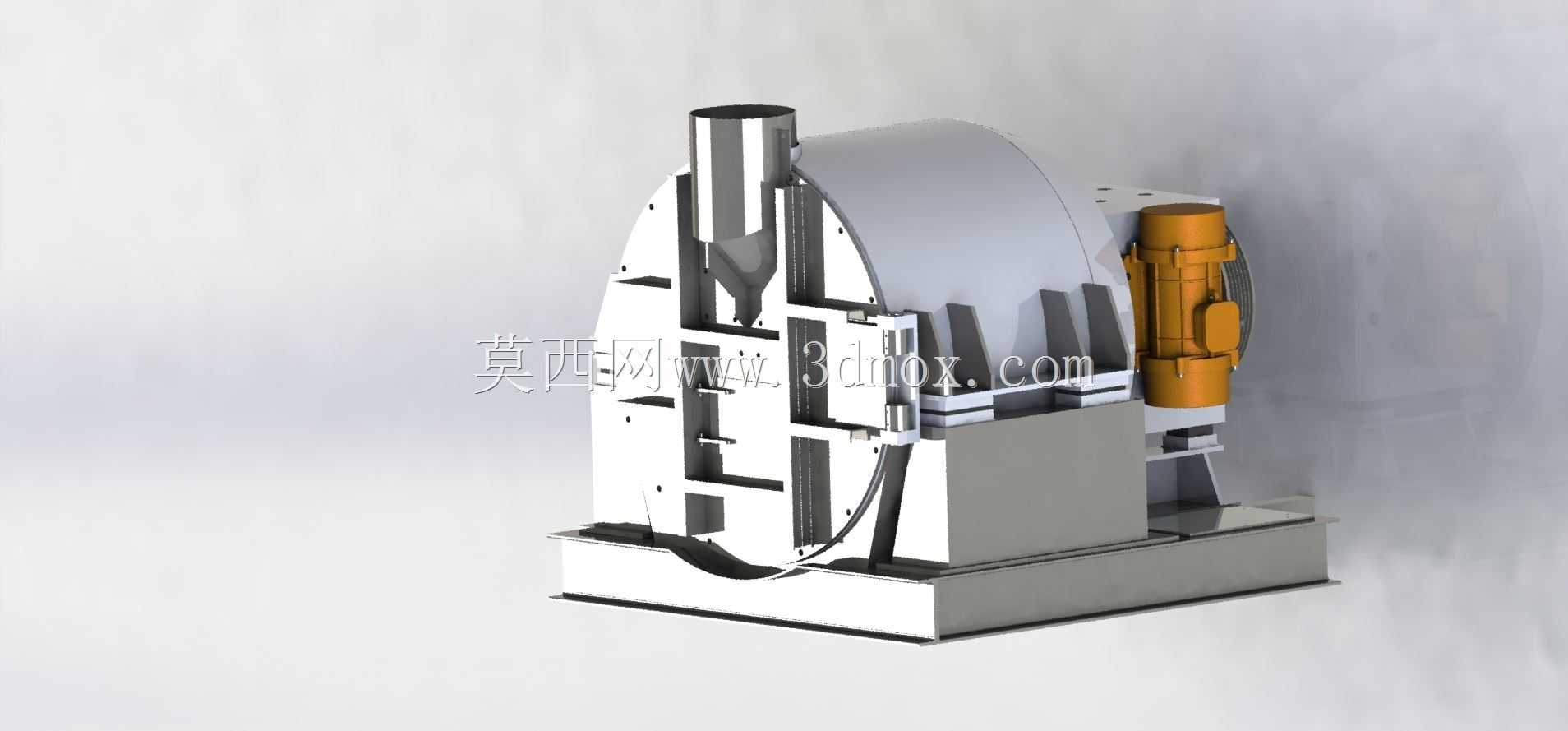

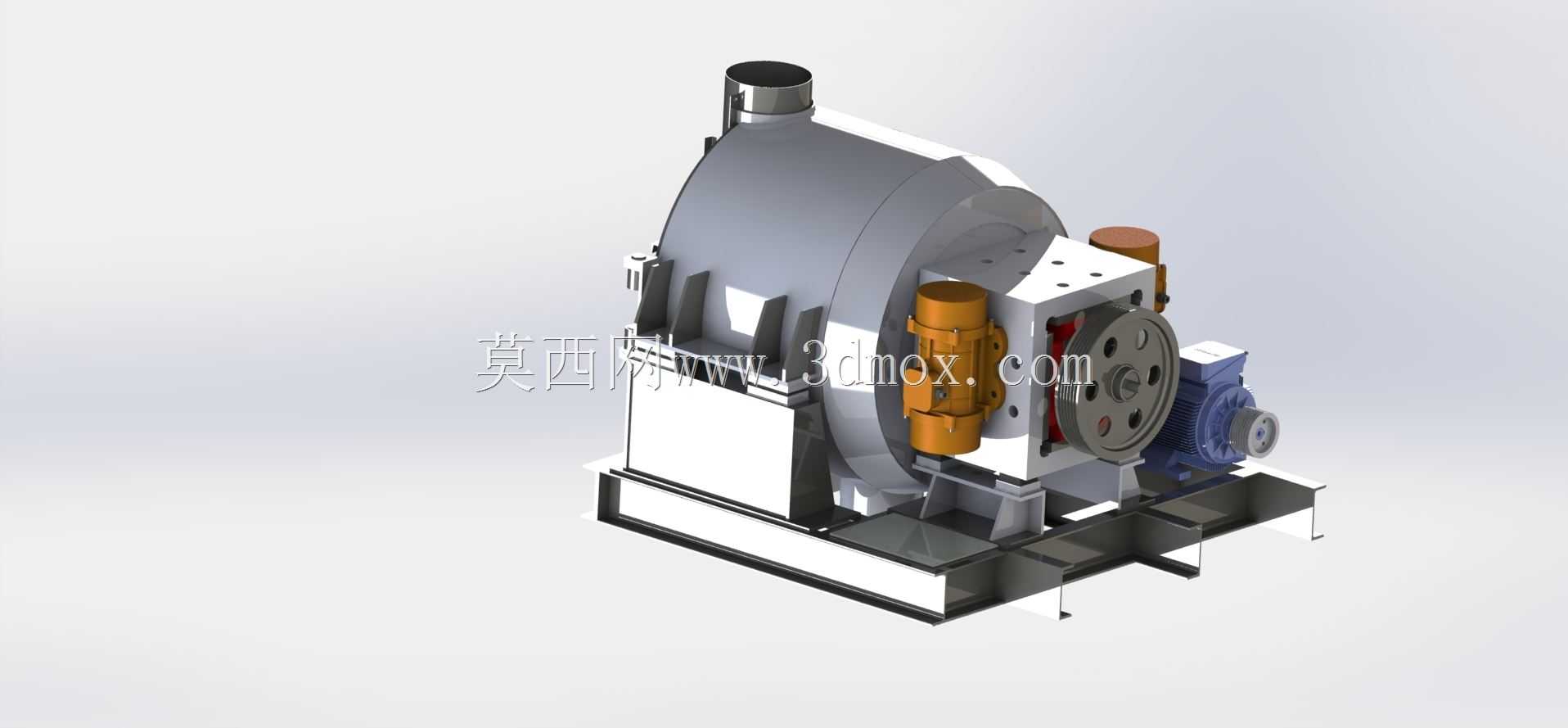

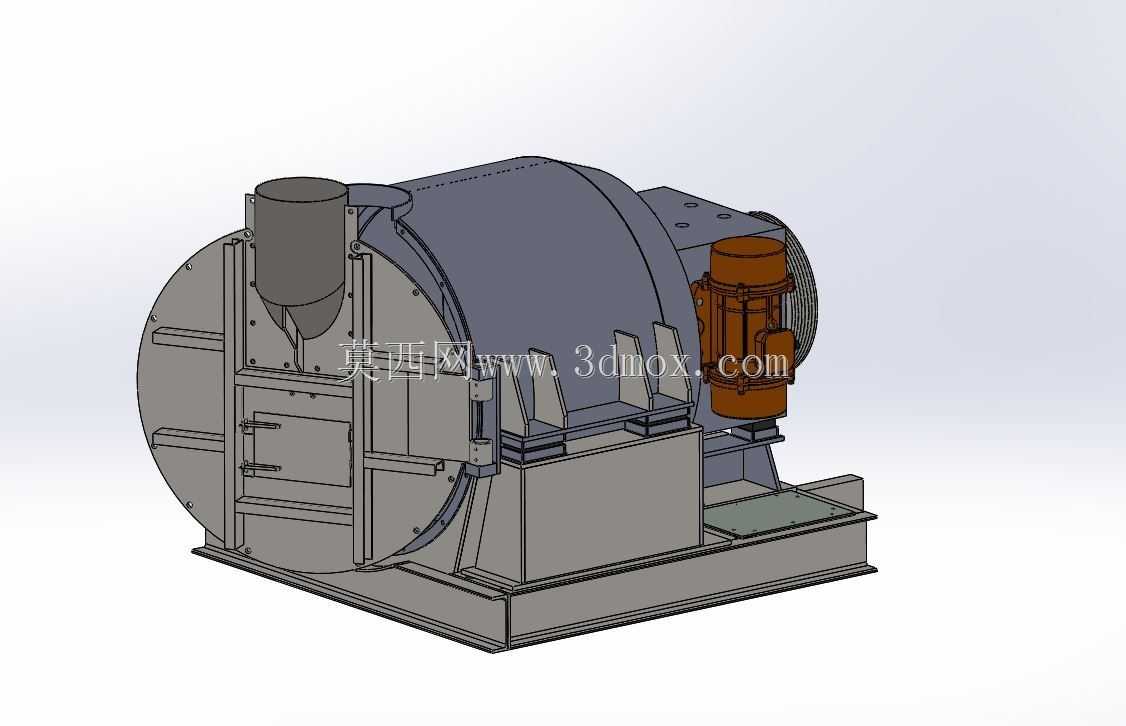

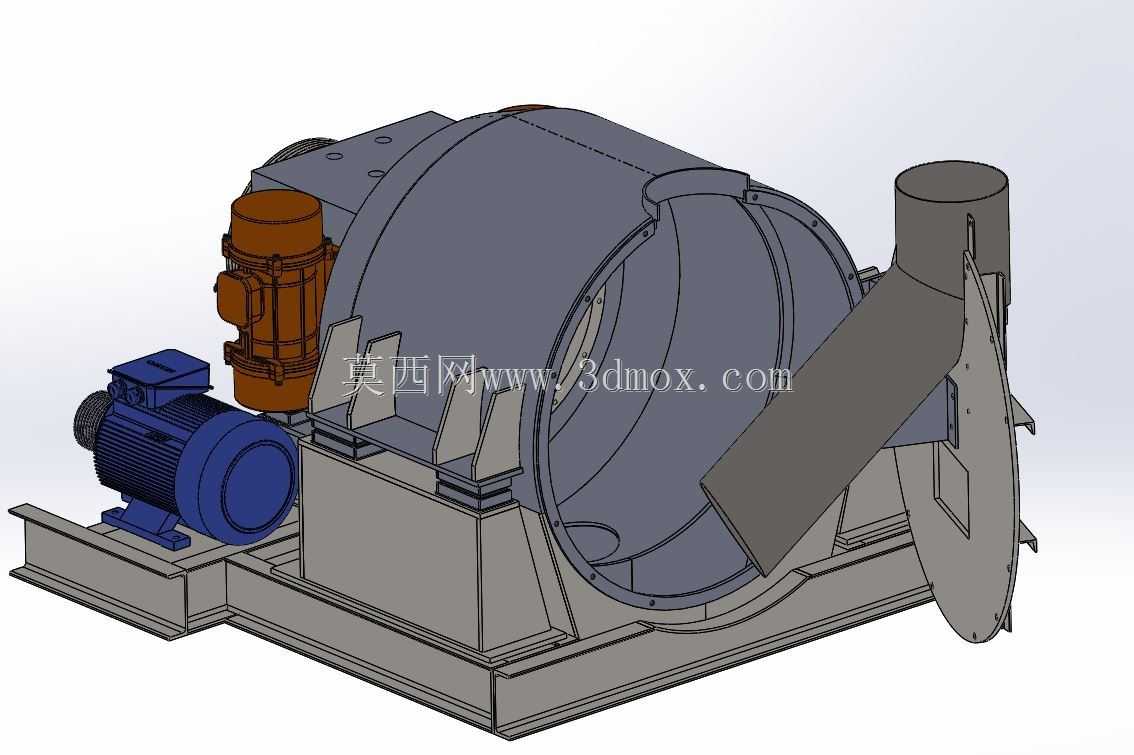

　　在选煤厂的煤泥水处理环节，这类卧式离心脱水设备承担着末煤、煤泥的固液分离核心任务，直接影响洗选产品的水分指标与后续储运效率。不同于普通沉降式离心机，该设备采用筛篮与螺旋输送差速转动的工作逻辑，入料从端部的进料筒进入转鼓内部后，在离心力场作用下，煤粒被甩至筛篮内壁，透筛的滤液通过机壳下部的排液口汇集排出，截留的固相物料则通过内部的螺旋推料结构持续向排料端推送，最终从设备侧下方的排料口排出，整个脱水过程连续不间断，单机处理量可适配中型选煤厂的末煤脱水工段需求。从结构设计来看，设备主体采用卧式圆筒形转鼓布局，外部的加强筋框架并非单纯的结构装饰，而是针对转鼓高速转动时的径向形变做的刚性补强，转鼓工作转速通常在数百转每分钟，

　　运行时的动平衡要求极高，外部支撑框架的筋板布局经过受力仿真优化，可抵消转动部件带来的周期性振动，避免长期运行出现焊缝开裂、基座松动的问题。设备左侧布置的两组驱动单元，分别对应转鼓与内部螺旋输送器的动力输入，通过差速器实现两者的转速差匹配，不同转速差对应不同的物料停留时间与脱水效果，可根据入料煤的粒度组成、水分含量灵活调整参数，适配不同煤质的处理需求。安装层面，设备整体采用一体式焊接机座，机座底部预留了二次灌浆的安装基面，安装时需要保证机座的水平度偏差控制在每米0.1毫米以内，避免高速运行时出现异常振动；设备的进料口位于转鼓端部上方，安装时需要匹配来料溜槽的角度，保证入料顺畅无堵料，

　　排料口与排液口需要分别衔接后续的煤流输送设备与煤泥水收集管路，接口处需要做密封处理，避免跑冒滴漏。从结构细节来看，转鼓端盖的快开式锁紧结构是设计中的实用考量，日常更换筛篮、检查内部磨损件时，不需要完全拆解端盖连接螺栓，可大幅缩短设备维护的停机时间；机壳内部设置有耐磨衬板，对应物料冲刷的关键区域，衬板采用可更换的耐磨材质，避免长期受煤粒冲刷导致机壳磨穿。设备的润滑系统采用集中供油设计，主轴承、差速器等关键转动部件的润滑点统一引出至机座侧部的注油位置，日常维护时不需要靠近转动部件即可完成注油操作，提升了维护作业的安全性。在实际工况适配中，这类设备可处理0.5毫米以下的煤泥物料，也可适配3-13毫米粒度的末煤脱水，

　　产品水分可控制在10%以内，相比传统的真空过滤机，占地面积更小，处理效率更高，单位处理量的能耗更低。设计过程中需要重点考虑转动部件的动平衡精度，所有回转件在装配前都需要做动平衡校正，剩余不平衡量需要符合刚性转子的平衡精度等级要求，避免运行时产生过大振动；同时筛篮的筛缝尺寸需要根据处理物料的粒度做匹配，筛缝过小容易堵塞，筛缝过大则会造成固相物料透筛损失，影响产品回收率。设备的整体外形为卧式长筒结构，安装时需要预留足够的检修空间，尤其是驱动端与排料端的侧面，需要预留至少一米的操作空间，方便日常检查、易损件更换作业；设备的总重量集中在机座与转鼓部分，安装基础需要做专门的承重设计，避免运行时出现基础沉降。
