半自磨机筒体衬板及内部物料运动仿真结构

　　在金属矿、非金属矿的选矿厂磨矿工段，半自磨机承担着原矿破碎后的粗磨作业任务，是衔接破碎工序与后续球磨、选别工序的核心设备，其筒体内部的结构设计直接决定磨矿效率、衬板损耗速率以及物料的粒度达标率。本次呈现的三维结构，完整还原了半自磨机筒体段的核心构造，包含筒体内壁的提升条衬板排布、筒体回转过程中矿料与钢球的运动状态仿真，可直观观测不同转速下物料的抛落、泻落运动轨迹，为衬板的角度设计、提升条高度选型提供可视化的参考依据。

　　从实际工况应用来看，半自磨机通常处理经粗碎后的原矿，入料粒度普遍在150-300mm区间，依靠筒体回转带动内部的钢球与矿料自身提升、抛落，通过冲击、研磨作用将物料粉碎至后续工序要求的粒度，相比传统球磨机，半自磨机的钢球填充率更低，大粒径矿料自身也可作为磨矿介质参与粉碎作业，因此筒体衬板的结构不仅要承担抗冲击、耐磨损的防护作用，还要通过提升条的轮廓设计，将物料带至合适的抛落高度，避免物料过度粉碎造成的能耗浪费，同时防止衬板过早出现冲击磨损失效。

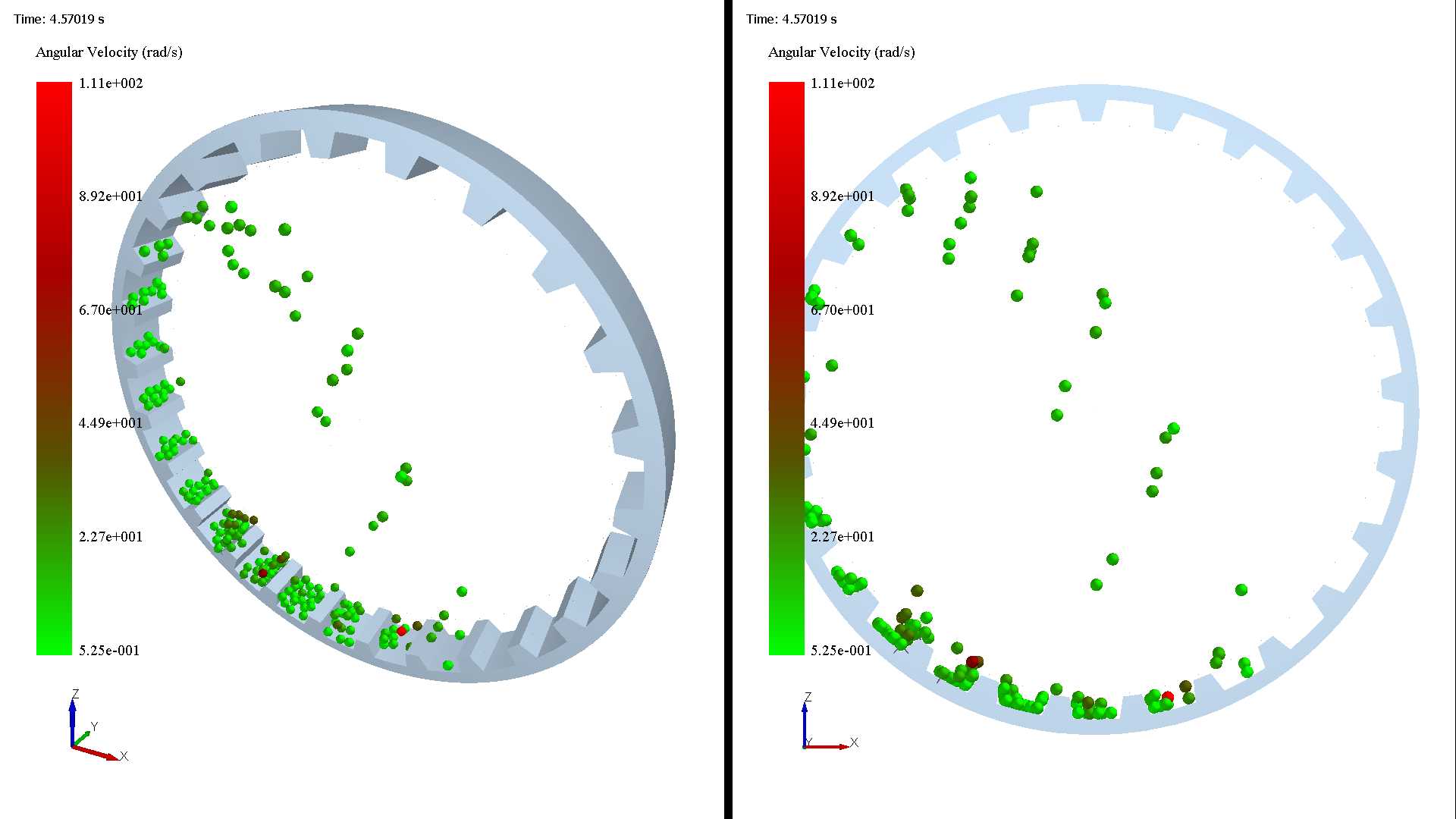

　　结构设计层面，该模型还原了筒体圆周方向均匀排布的提升衬板结构，衬板的凸起角度、高度经过匹配常规半自磨机的工作转速设计，筒体回转时，衬板的摩擦力可将钢球与矿料提升至脱离角对应的高度，随后物料沿抛物线轨迹抛落，对筒体下部的料床形成冲击破碎作用，仿真结果中不同颜色的颗粒点对应不同的运动角速度，可清晰区分抛落段、泻落段、料床研磨区的物料运动状态差异，帮助设计人员判断当前衬板参数下是否存在物料提升不足导致磨矿效率偏低，或是提升过高导致钢球直接冲击衬板造成异常损耗的问题。

　　从安装边界来看，该筒体段模型的法兰连接结构、衬板的螺栓固定点位均按照实际设备的安装规范还原，筒体的内径、衬板厚度、提升条的截面尺寸均匹配工业常用的半自磨机规格参数，可直接用于同规格设备的衬板改造方案验证、磨矿工艺参数优化的仿真前置建模参考，也可作为新入职选矿设备设计人员理解半自磨机工作原理的直观教学模型。在实际设备选型与改造过程中，设计人员可基于该结构调整衬板的提升条间距、端面倾角，匹配不同的矿石硬度、入料粒度特性，通过仿真验证不同参数下的物料运动轨迹，提前预判磨矿效率与衬板磨损趋势，减少现场试错的成本。

　　不同于常规的静态设备模型，该结构附带的物料运动仿真结果，可直观展示筒体回转过程中不同位置物料的速度分布，靠近筒壁位置的物料随筒体同步运动，角速度与筒体转速接近，而处于抛落轨迹中段的物料处于自由下落状态，角速度更低，料床区域的物料受挤压、研磨作用，运动速度呈现梯度分布，这些数据可与离散元仿真的计算结果形成对应，帮助设计人员理解磨矿过程中能量传递的路径，即筒体的回转动能通过衬板传递给外层物料，再通过物料层间的摩擦、挤压传递至内部料层，最终通过冲击、研磨作用转化为矿石的破碎能。在实际生产中，半自磨机的转速通常设定为临界转速的70%-85%区间，转速过低会导致物料提升高度不足，冲击破碎作用减弱，磨矿效率下降；转速过高则会导致物料随筒体做离心运动，完全失去抛落破碎作用，同时钢球会持续冲击衬板与筒体本身，造成设备结构损伤，该模型的仿真结果可直观呈现不同转速下的物料运动状态变化，为工艺参数的整定提供可视化的参考。此外，衬板作为半自磨机的易损件，其结构设计不仅要考虑磨矿效率，还要兼顾更换的便捷性，模型中还原的衬板分块结构、螺栓固定位置，可帮助运维人员理解衬板的安装顺序与固定方式，在设备检修时提前规划更换流程，缩短停机维护的时间。
