车间VMC机床三层置物工作台结构

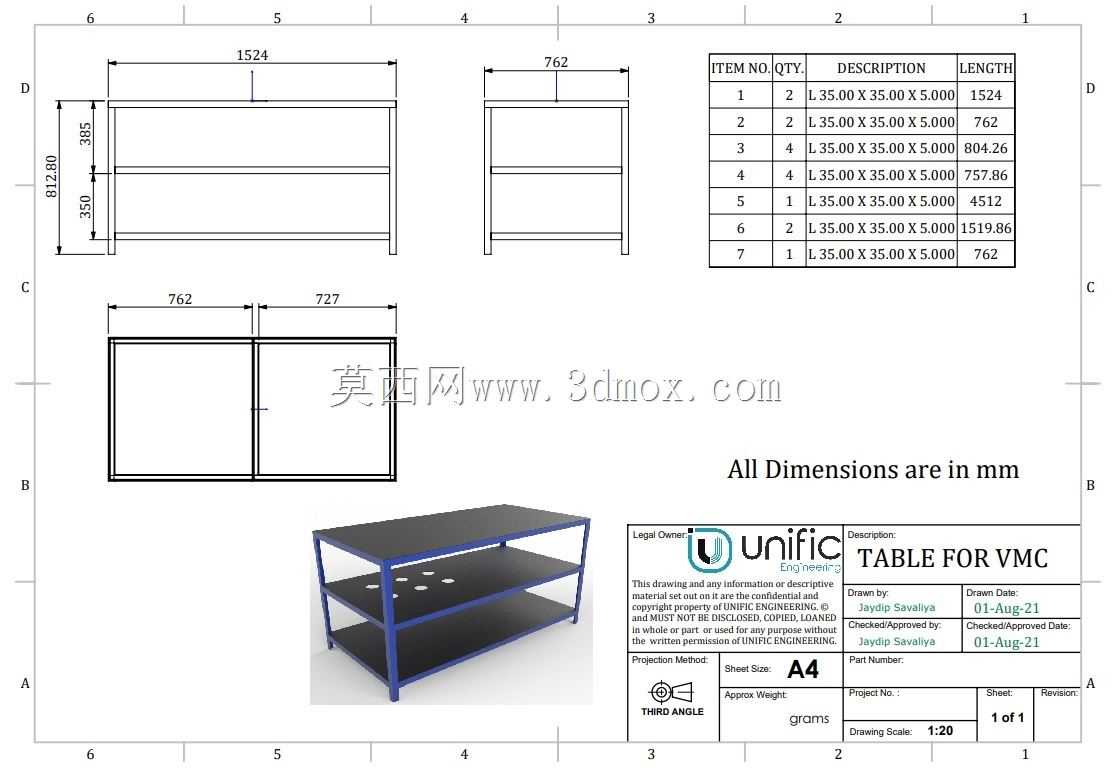

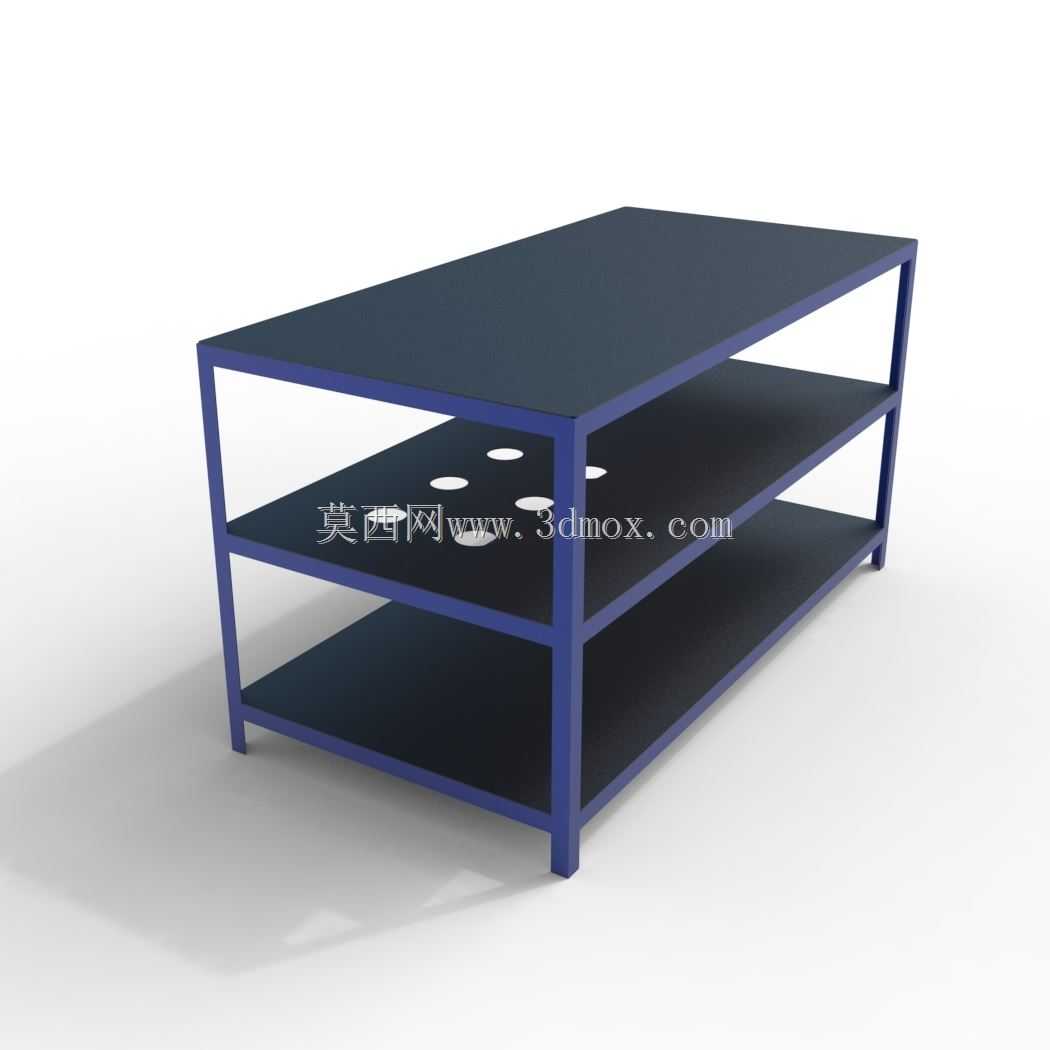

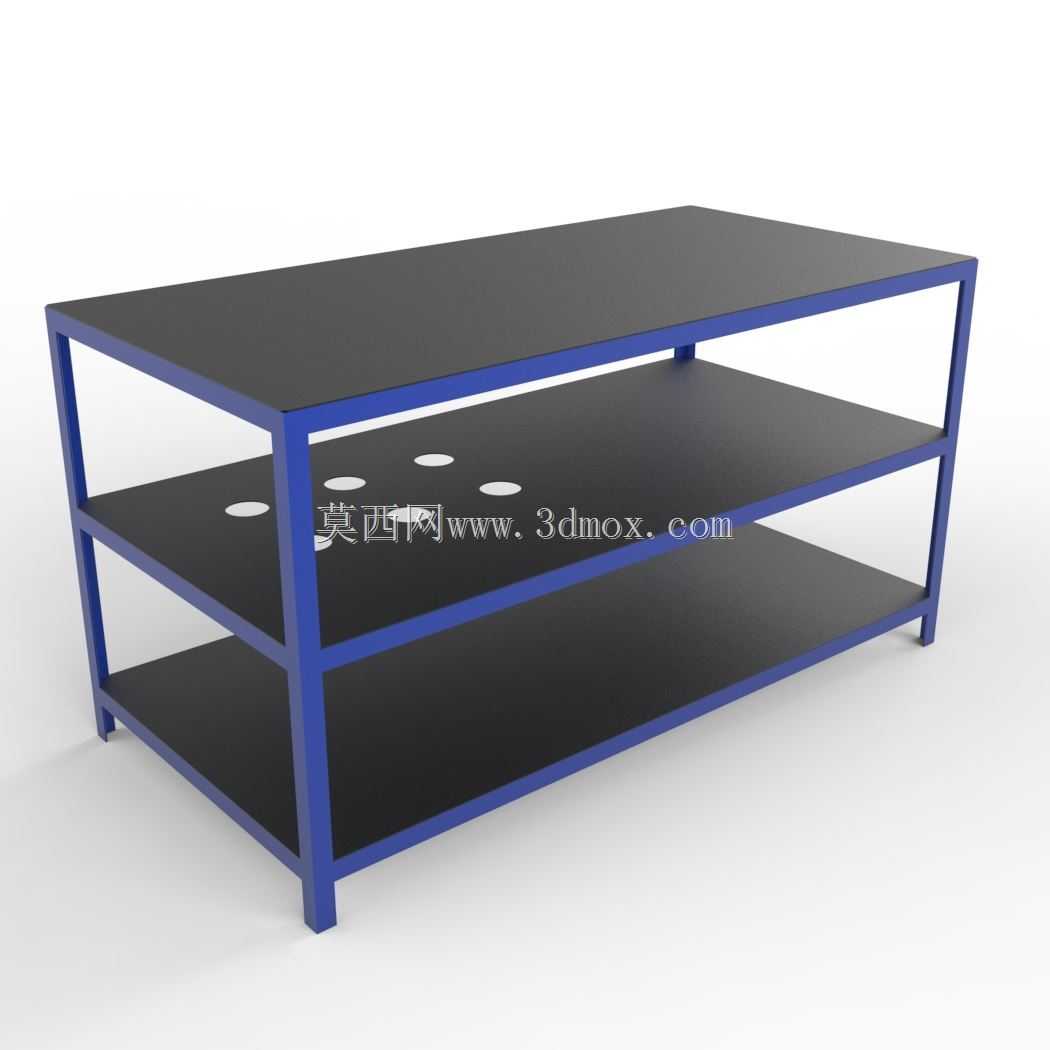

　　这款三层结构的台架，核心应用场景是机械加工车间内立式加工中心（VMC）的工位旁配套置物，区别于常规重型钳工台，它的设计定位是承载机床常用工装、待加工坯料、已完工工件以及操作辅助工具，不需要承担重型敲击、锉修类钳工作业载荷，因此在结构强度冗余上做了针对性优化，避免不必要的材料浪费。从结构设计逻辑来看，整体采用矩形钢管做框架主体，蓝色涂装的框架型材沿台体四周闭合焊接，四条竖直支腿直接落地，底部不额外加装脚轮，是因为VMC工位旁的置物台一旦定位后极少移动，固定落地的结构能避免台架受碰撞移位，同时保证上层放置较重工件时的整体稳定性，不会出现侧翻风险。三层台面均采用高密度耐磨复合板材，表面做哑光黑色防滑处理，最上层台面为整面无开孔设计，

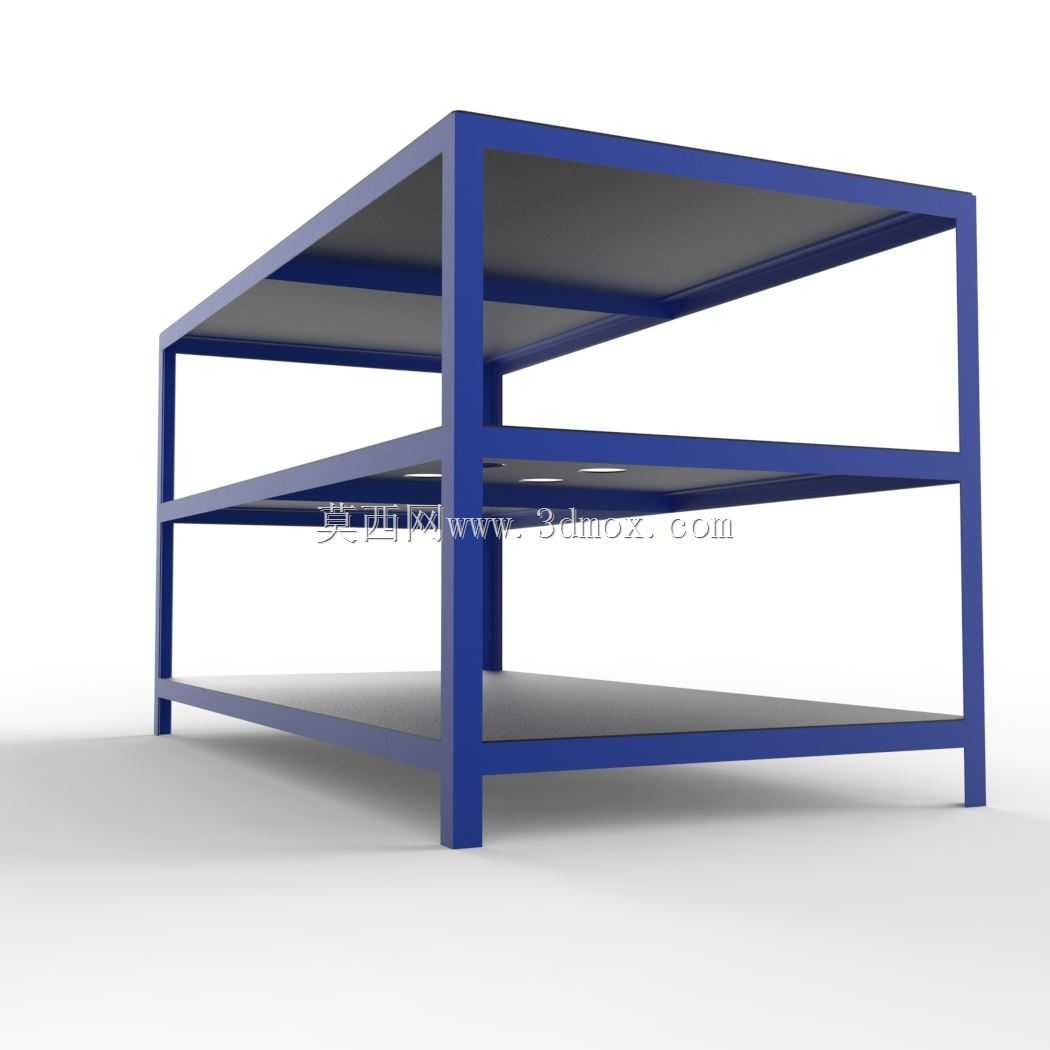

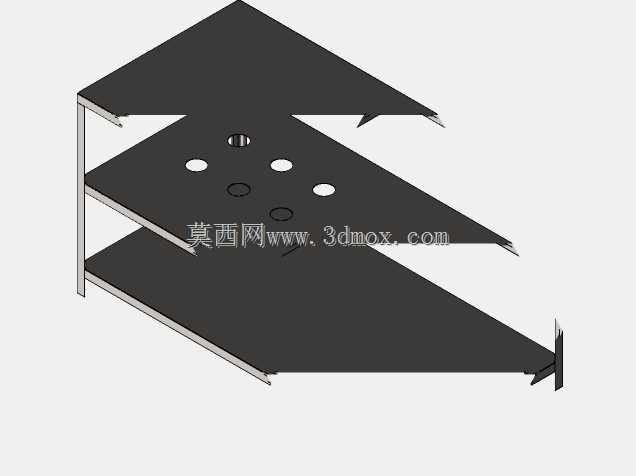

　　主要用来放置临时转运的待加工毛坯、加工完成后待检验的工件，以及机床操作时常用的扳手、寻边器、Z轴设定器等小型工具，台面边缘与框架齐平，没有突出的包边，避免工件搬运时被包边磕碰划伤。中间层台面上预留了规则排布的圆形通孔，这些开孔的位置是经过现场工位操作动线测算的，主要用来插放刀杆、加长钻头、镗刀杆等长柄刀具，避免长柄刀具平放在台面上滚动掉落，同时也能减少刀具刃口与台面的磕碰，开孔直径适配车间常用的CAT、BT系列刀柄的刀杆直径，插放后刀具不会倾斜歪倒，拿取时顺手就能抽出，不需要额外整理。最下层台面距离地面留有120mm的间隙，主要用来放置重量较大的工装夹具、重型扳手、垫铁等不常挪动的物件，低层放置重物也能降低整个台架的重心，

　　进一步提升整体稳定性。台架的整体宽度适配常规VMC机床的操作侧宽度，安装时紧贴机床侧面防护放置，不会占用操作工位的通行空间，台架总高度控制在850mm，和机床操作台面的高度差控制在150mm以内，操作人员站在机床操作位上，侧身就能拿到台架上的工具和工件，不需要大幅度转身或者走动，能有效减少无效操作动作，提升换刀、换件的作业效率。框架的焊接位置全部做了打磨去焊渣处理，涂装前做了磷化防锈，适配车间内切削液飞溅、金属粉尘多的使用环境，不会轻易出现漆面脱落、框架锈蚀的问题。台面板材的承重按每层均匀载荷150kg设计，完全满足常规VMC加工的工件、工装、刀具的放置需求，中间层因为有插放刀具的开孔，开孔周边做了加厚衬圈处理，

　　避免长期插放刀具导致板材开孔处开裂。在安装边界上，台架的四条支腿底部预留了膨胀螺栓安装孔，如果车间地面平整度较差，或者台架需要放置在有轻微振动的工位旁，可以通过膨胀螺栓将台架固定在地面上，进一步提升稳定性；如果是放置在环氧地坪的洁净车间内，也可以在支腿底部加装橡胶减震垫，避免刮伤地坪，同时减少工件放置时产生的噪音。整个台架的结构没有多余的装饰性设计，所有的结构细节都是围绕VMC机床工位的实际操作需求设计，比如框架的竖直型材没有突出的棱角，全部做了小圆角处理，避免操作人员走动时磕碰受伤；三层台面的间距经过测算，中间层和最上层的间距足够放下最长250mm的刀杆，最下层和中间层的间距足够放置高度300mm的平口钳、分度头等工装，不会出现层高不够放不进物件的问题。在实际车间应用中，这类台架通常布置在VMC机床的操作门左侧或者右侧，距离操作门的距离控制在200mm左右，既不会影响机床防护门的开关，也能让操作人员在最短距离内拿到需要的工具和工件，相比通用的置物货架，这款台架的层高、开孔设计、高度都是完全匹配加工中心工位的使用需求，不需要后期自行改造就能直接投入使用。
