厨卫下水用瓶式存水隔臭管件结构

　　在民用建筑厨卫排水、商用餐饮后厨排污、小型实验室废水排放等场景中，排水管路的隔臭防返溢构件是给排水系统里极易被忽略却直接影响使用体验的核心部件，本次呈现的瓶式结构存水管件，正是针对常规P弯、S弯安装空间受限场景开发的紧凑型排水隔臭构件。不同于传统弯管式存水弯需要预留较大的转弯安装空间，该瓶式结构采用竖向腔体+横向进水的布局形式，横向进水端可直接对接台盆、水槽等排水器具的下水口，竖向出水端可直接接入墙面排水预留接口或竖向排水立管，能适配台下盆安装时柜体内部净空不足、墙排式下水预留接口位置偏高等常规存水弯无法安装的边界场景。从功能实现逻辑来看，该构件核心依靠竖向筒状腔体内部留存的固定高度水封，阻断排水立管内部的臭气、

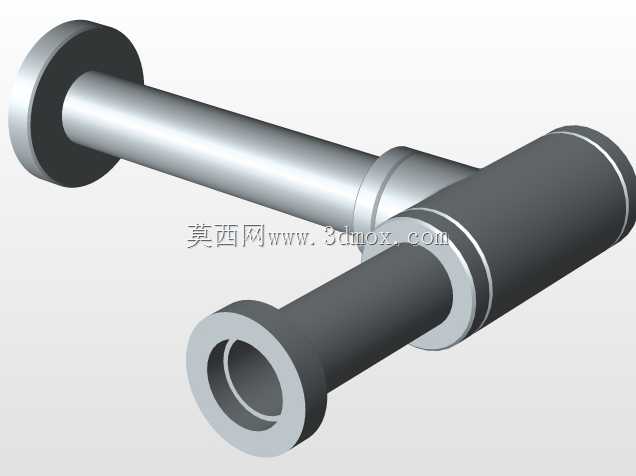

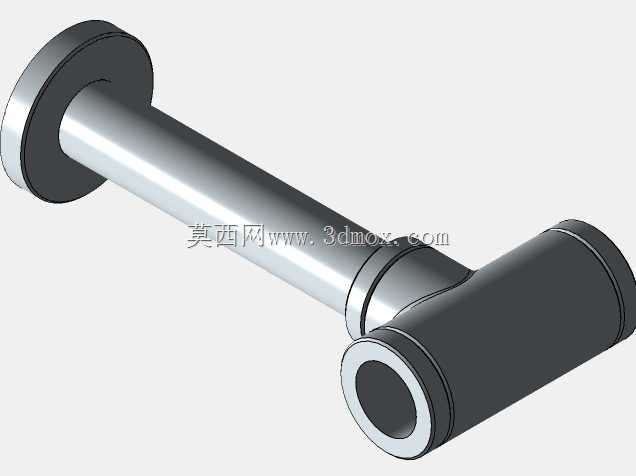

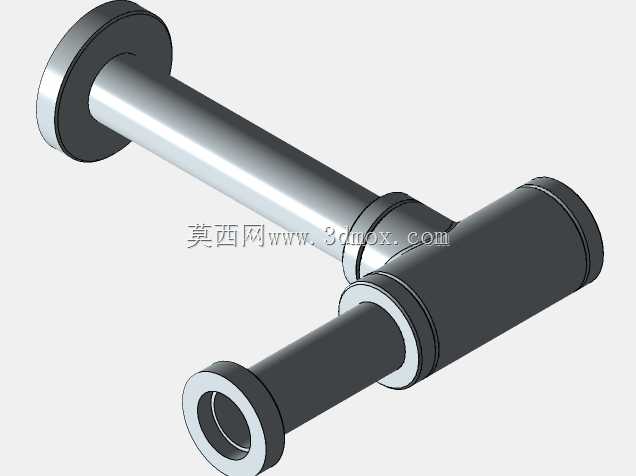

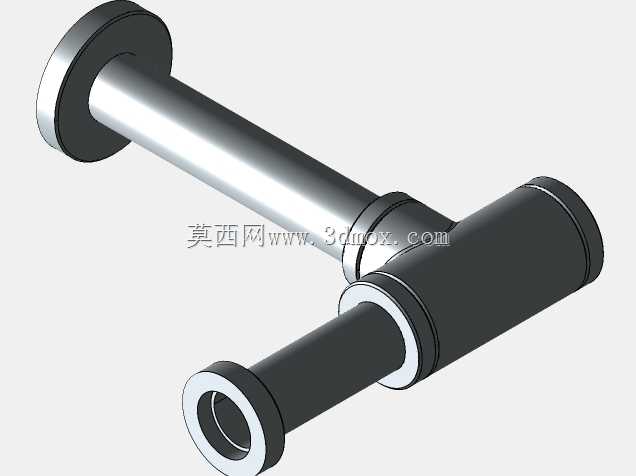

　　害虫通过管路反向进入室内空间，相较于传统弯管存水结构，瓶式腔体的水封容积更大，在排水器具长期不使用出现水封蒸发的场景下，能维持更长时间的有效水封高度，降低水封失效导致返臭的概率。结构设计层面，横向进水段采用等径快接接口设计，接口端面做了密封槽预留，可适配常规橡胶密封圈压接或粘接式安装，无需额外加工螺纹即可完成与标准规格排水软管、硬管的对接；竖向出水段同样采用标准管径接口，可直接匹配市面通用的墙面排水预埋接头尺寸，安装时无需对现有管路进行裁切改造。整体外形采用圆柱式腔体设计，外表面无多余凸起结构，安装后在柜体内部占用的横向空间远小于传统S弯，同时腔体底部做了可拆式端盖结构，日常使用中若有毛发、食物残渣等杂物淤积在腔体内部，

　　无需拆卸整个管路即可拧开端盖完成清掏，大幅降低后期维护的操作难度。安装边界方面，横向进水端的轴线与竖向出水端的轴线呈90度垂直布局，进水端中心到腔体底部的距离控制在常规台盆下水口到柜体底板的净空范围内，不会出现安装后管件底部顶到柜体底板的问题；竖向出水端的接口长度预留了足够的插接深度，即使墙面排水预留接口存在少量位置偏差，也可通过调整管件的安装角度完成对接，适配现场施工的公差余量。从流体通过性来看，进水段到腔体内部的过渡段做了圆弧导流处理，排水时水流不会在腔体内部形成剧烈紊流，可降低排水时的管路噪音，同时避免杂物在过渡段淤积堵塞；腔体内部的水封高度符合民用建筑给排水设计的相关规范要求，既能保证隔臭效果，

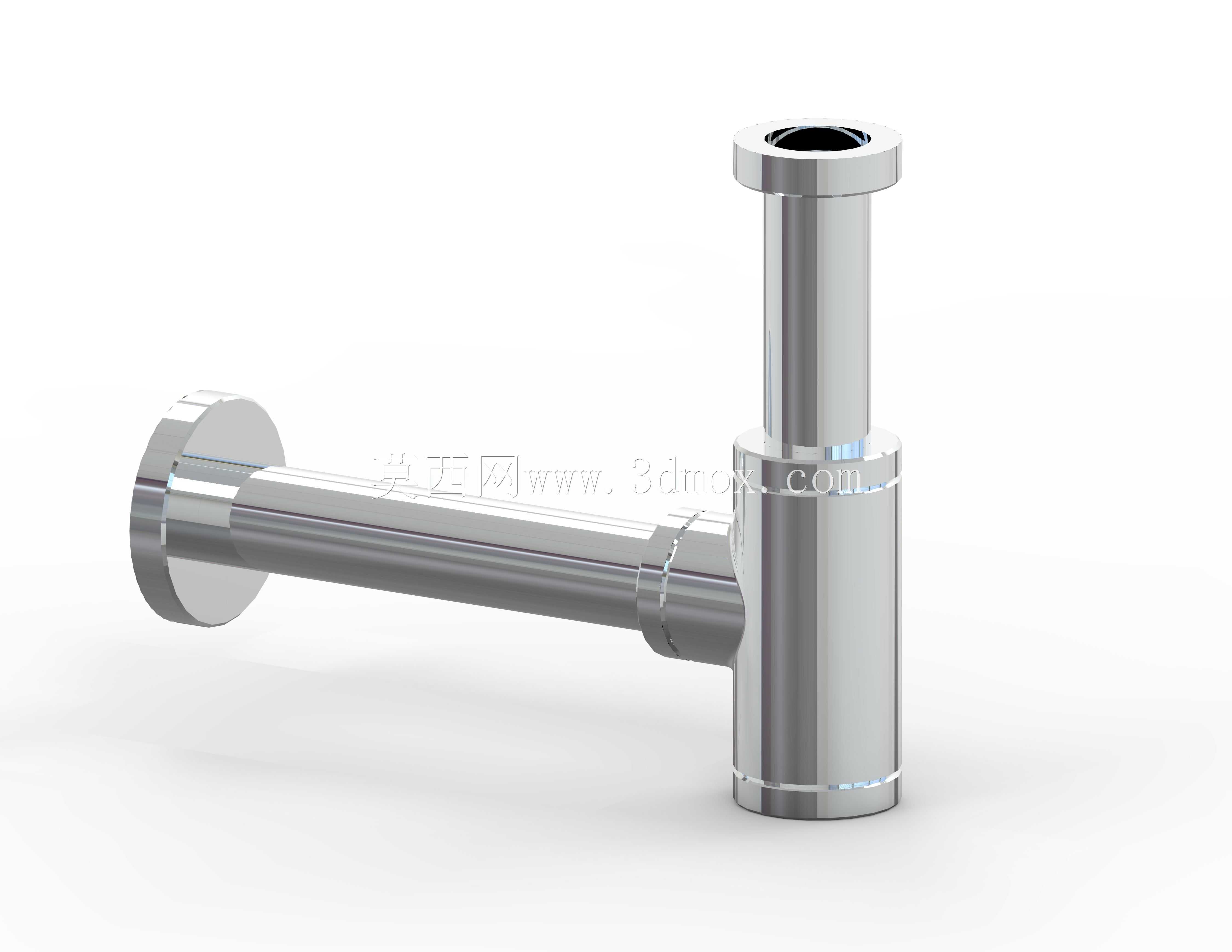

　　又不会因为水封过高导致排水阻力增大、排水速度变慢的问题。材质适配层面，该结构可采用镀铬黄铜、304不锈钢或硬质PVC等不同材质加工，金属材质版本表面做镜面抛光处理，适配外露式排水安装的美观需求，塑料材质版本可降低整体成本，适配批量精装修项目的成本控制要求。在实际选型应用中，该结构可覆盖台盆下水、厨房水槽下水、拖把池下水等多种小流量排水场景，针对不同的排水流量需求，仅需调整腔体直径和进出水管径即可形成系列化产品，无需对整体结构逻辑进行大幅改动。
