BSP英制内六角堵头系列规格设计

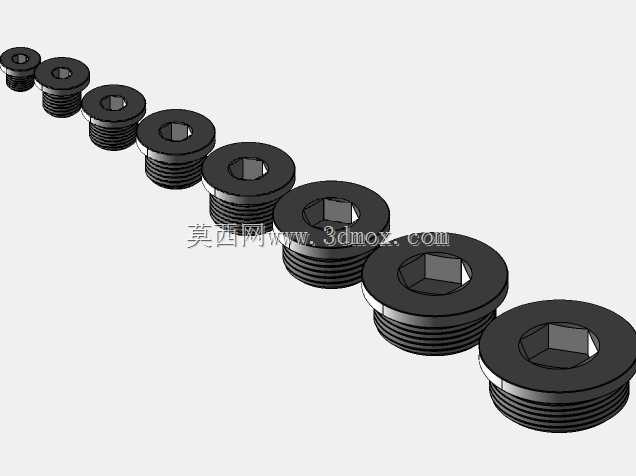

　　做液压站、气动管路、阀块集成设计的工程师，基本都绕不开这类BSP螺纹堵头的选型与建模，这套从1/8寸到1.5寸全规格的内六角堵头，覆盖了低压流体输送、液压回路、气动控制、工艺孔封堵绝大多数场景的使用需求。很多刚入行的设计师做阀块设计时，经常会忽略堵头的安装边界，要么预留的内六角扳手空间不足，要么螺纹底孔深度留得不够，导致装配时要么扳手卡不进去，要么堵头拧不到位出现渗漏，这套模型在建模时就把每一个规格的螺纹旋合长度、内六角驱动深度、法兰密封面厚度都做了精准还原，能直接嵌入阀块、管路集成块的装配体中做干涉检查，不用再反复核对样本参数调整尺寸。

　　这类堵头的核心作用是封堵管路、阀块上的工艺孔或者预留接口，和普通外六角堵头相比，内六角驱动的结构能在更狭小的安装空间内完成装配，尤其是在集成阀块的密集布孔场景下，相邻孔位间距很小，外六角堵头需要的扳手回转空间大，很容易和相邻接头干涉，而内六角堵头只需要轴向插入扳手就能完成拧紧，空间适配性更强。BSP（G）螺纹属于非密封管螺纹，实际使用时需要配合密封垫或者螺纹密封胶实现端面密封，这套模型的法兰密封面做了平整的贴合面设计，没有多余的倒角或者凸台，能保证密封垫受压均匀，避免出现偏载渗漏的问题。

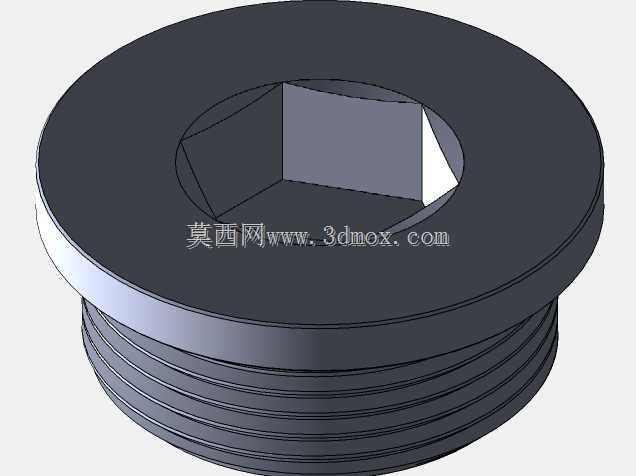

　　从设计逻辑上看，这套系列堵头采用了统一的结构拓扑：外螺纹段匹配对应规格的BSP圆柱管螺纹公差，靠近法兰位置预留了退刀槽，避免螺纹加工末端的不完整牙型影响密封面贴合；头部的内六角驱动孔深度按照拧紧力矩的受力要求设计，既不会因为孔太浅导致扳手打滑拧圆角，也不会因为孔太深破坏堵头的结构强度，在高压回路工况下也能承受足够的封堵压力；法兰盘的外径比螺纹大径大出一个标准尺寸，既能给密封垫提供足够的支撑面，也能在拧紧时起到限位作用，避免堵头过度旋入螺纹孔造成螺纹损伤。

　　不同规格的堵头对应不同的通径管路使用场景：小规格的1/8、1/4寸堵头多用于气动控制回路、小型液压阀块的测压孔封堵，这类场景安装空间紧凑，小尺寸内六角堵头的优势非常明显；1/2、3/4寸的中等规格堵头多用于中压液压管路、流体输送管线的预留接口封堵，对应的螺纹旋合长度更长，能承受更高的介质压力；1寸到1.5寸的大规格堵头多用于大型液压站、泵站的主油路工艺孔封堵，法兰厚度更大，内六角驱动尺寸也对应加大，能承受大规格堵头拧紧时需要的更大扭矩，避免装配时驱动孔损坏。

　　在做整机管路布局设计时，直接调用这套标准模型能大幅提升建模效率，不用逐个规格绘制螺纹、内六角、法兰结构，而且模型的安装尺寸完全符合行业通用标准，装配后可以直接用来检查管路和周边结构件的间隙，比如堵头安装后会不会和旁边的管路接头、安装支架、设备护板产生干涉，扳手操作空间是否足够，这些细节如果在设计阶段没有核查清楚，到现场装配时很容易出现装不上、拧不动的问题，需要返工修改阀块或者管路，浪费大量的加工与装配成本。另外这类堵头的材质选择范围很广，根据不同的介质工况可以选用碳钢镀锌、304不锈钢、黄铜等不同材质，模型的结构尺寸不随材质变化，不管做哪种材质的选型，都可以直接复用这套三维结构做装配校验。

　　很多设计师在做这类标准件建模时，容易忽略螺纹退刀槽的尺寸，要么退刀槽太窄导致加工时刀具无法退出，要么退刀槽太深降低堵头的结构强度，这套模型的退刀槽宽度和深度都匹配对应规格的螺纹加工要求，能直接对接生产工艺，不用在出工程图时再反复调整工艺尺寸。密封面的平面度要求在模型里也做了隐含的设计体现，法兰端面和螺纹轴线的垂直度公差符合密封件的使用要求，能保证装配后密封垫的压缩量均匀，在额定压力下不会出现渗漏问题。
