美国地图造型IDSA标识网格挂饰结构设计

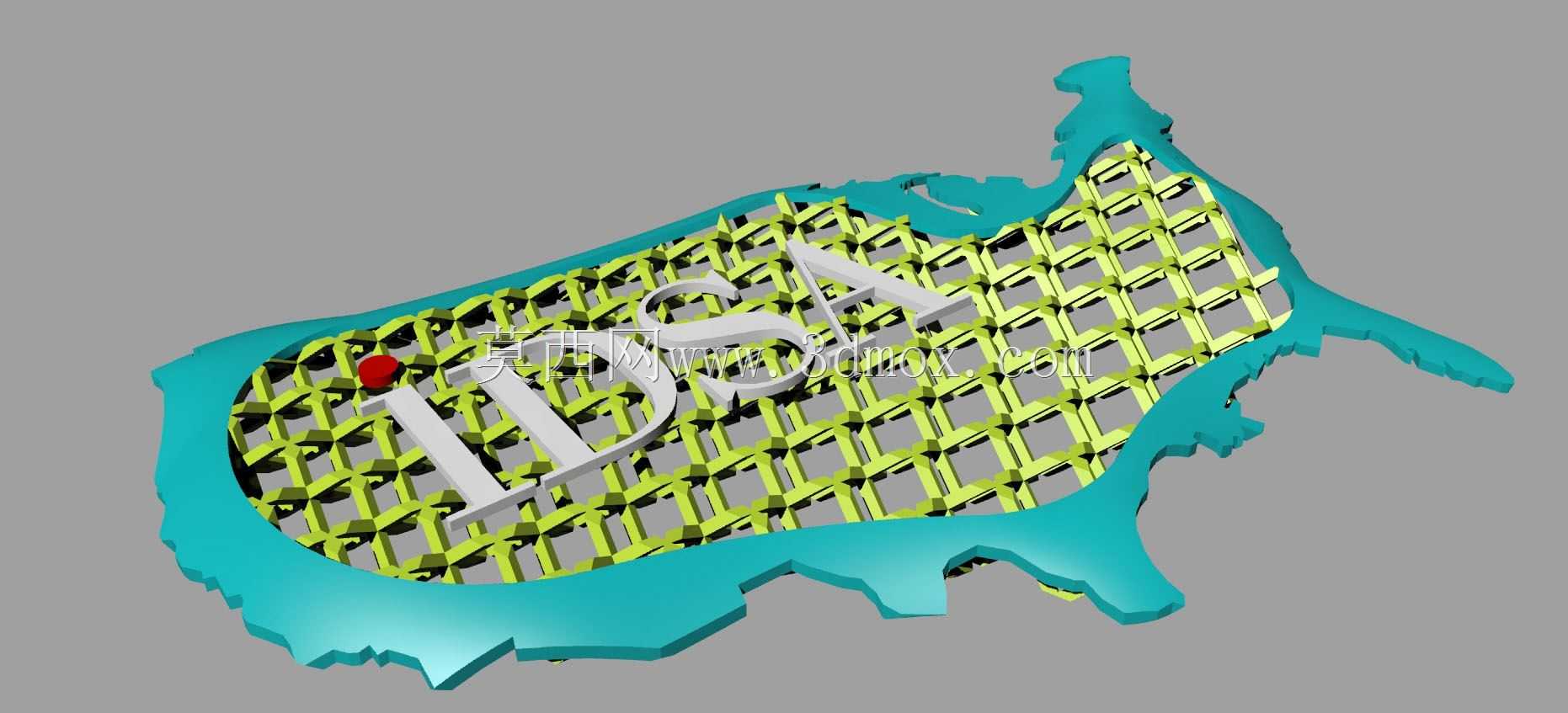

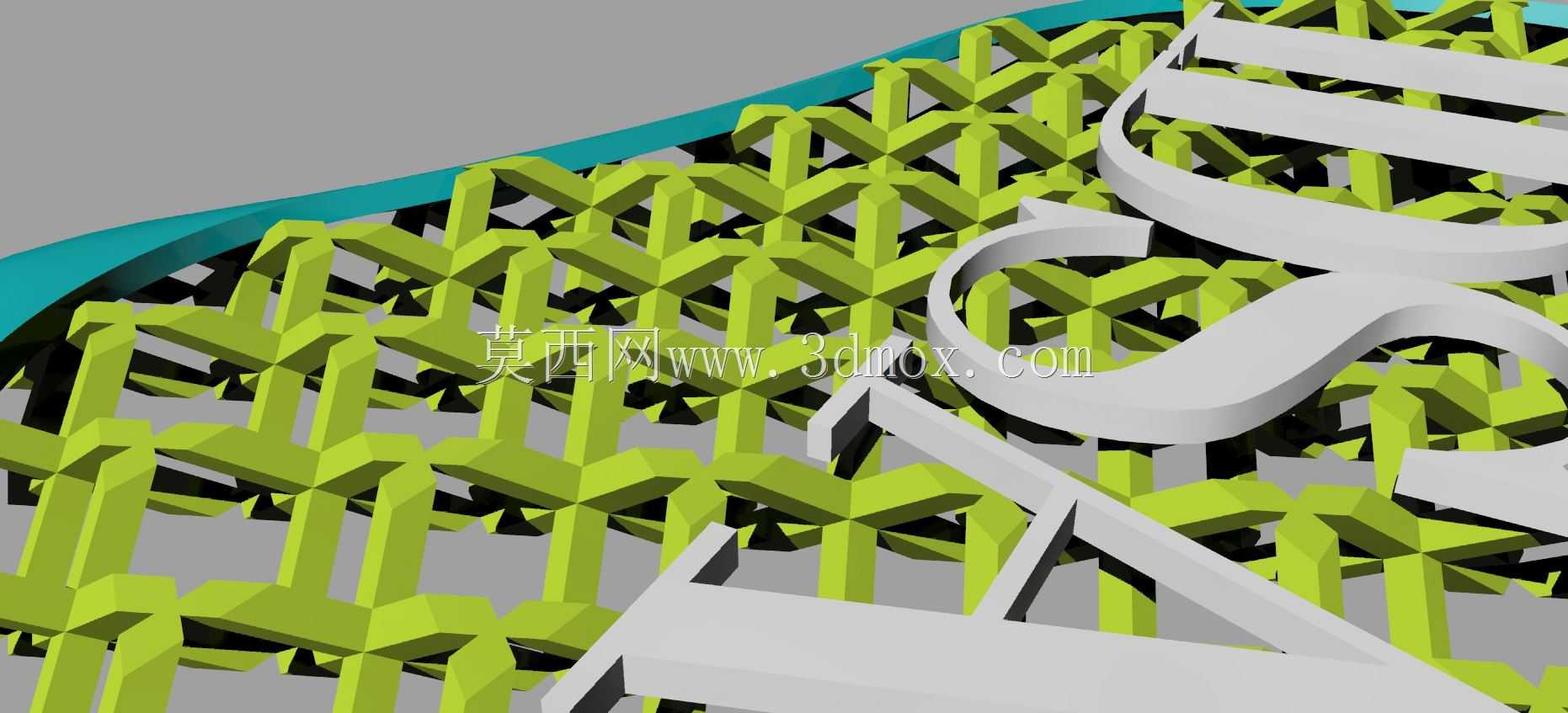

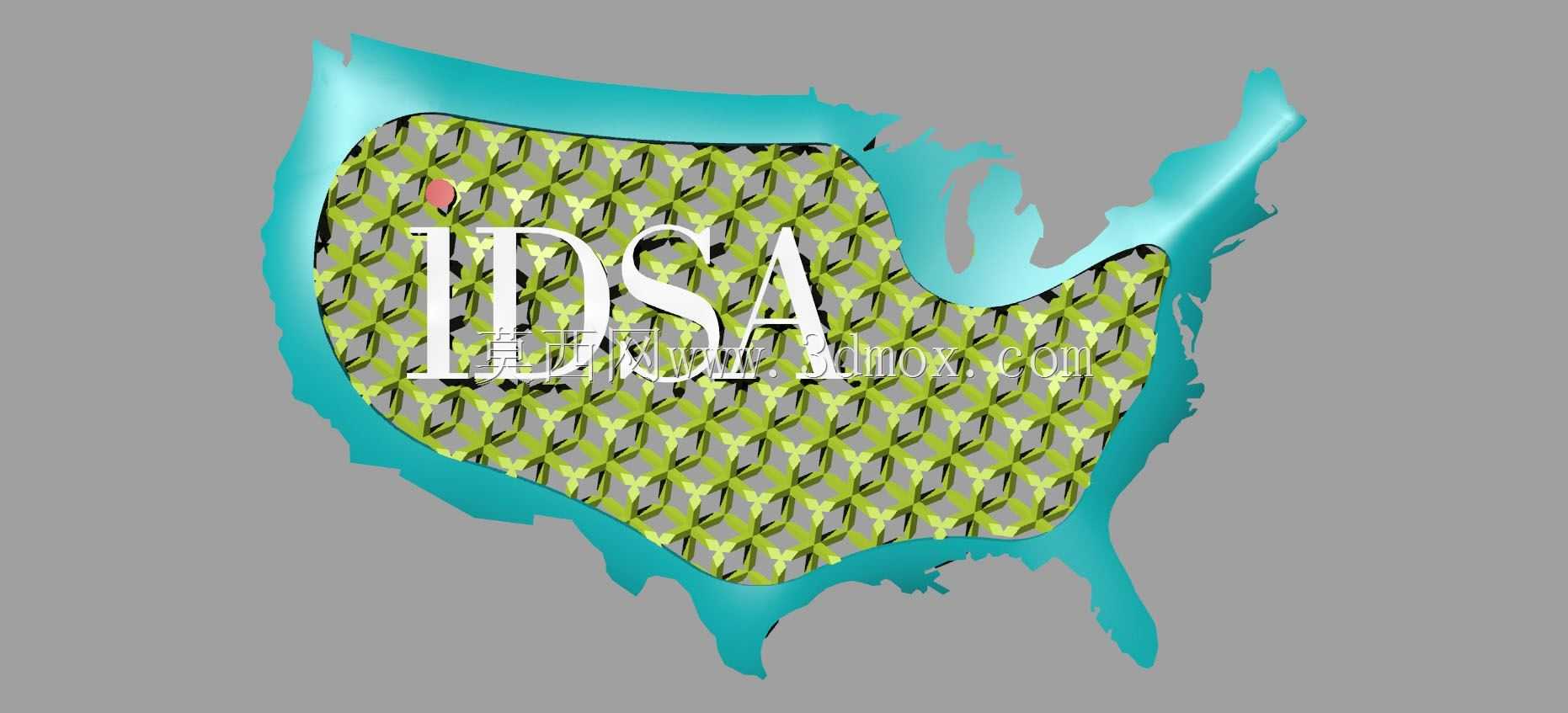

　　这款挂饰类结构件采用美国本土轮廓作为外边界造型，外沿做了等厚的立体围边处理，围边厚度控制在3mm，既保证了手持或挂载时的边缘触感不会过于锐利，也能为内部的网格结构提供足够的支撑强度，避免网格受力后从外沿连接处断裂。内部主体采用交错式格子网格结构，单格为边长6mm的正方形镂空设计，网格筋条厚度统一为2mm，这种等厚筋条的设计在3D打印成型时不会出现局部积料或者冷却不均导致的翘曲问题，同时镂空结构能大幅降低整体重量，单枚成品重量控制在15g以内，不会对挂载的载体造成额外的负重压力。网格表面凸起设置IDSA立体字母标识，字母凸起高度为2.5mm，与网格筋条的顶面保持齐平的视觉效果，字母笔画宽度最小处为1.8mm，

　　满足3D打印的最小成型壁厚要求，不会出现打印后笔画断裂或者细节缺失的问题。在网格区域靠近左上角的位置预留了安全销安装位，安装位为直径2mm的贯穿孔，孔位周边做了1mm的加厚凸台处理，凸台直径为5mm，能够分散安全销挂载时的应力，避免孔位长期受力出现开裂。这种安装结构的适配性极强，既可以穿过安全销将挂饰固定在衬衫面料的扣眼位置，作为会议或活动的身份标识配饰，也可以穿过细索、挂绳挂载在背包、手提袋的外侧作为装饰件，还能通过小型螺丝穿过安装孔固定在展示墙、桌面展架上作为文创展示摆件。设计过程中特意将整体结构的所有壁厚做了统一化处理，没有出现突变的壁厚差，不管是采用光固化3D打印还是FDM熔融沉积打印，都不需要额外添加支撑结构就能直接成型，

　　打印完成后只需要简单去除底部的打印 raft 层就能直接使用，大幅降低了后处理的工作量。外沿的美国地图轮廓做了0.5mm的圆角过渡处理，所有网格筋条的棱边也做了0.2mm的微小倒角，避免打印后出现锋利的毛边划伤使用者或者勾坏挂载的织物面料。整体结构的长宽尺寸按照美国本土的实际地理轮廓比例缩放，整体长度控制在120mm，宽度为70mm，这个尺寸既不会因为过大影响佩戴的舒适度，也不会因为过小导致IDSA字母标识辨识度不足，在正常的社交距离下就能清晰识别表面的标识内容。网格结构的镂空率达到了65%以上，除了减重之外，还能在挂载时减少风阻，即使在户外有风的环境下佩戴，也不会因为风阻过大导致挂饰翻折或者拉扯衣物。

　　安装孔的位置特意设置在整体结构的重心偏上位置，当通过安全销或者挂绳挂载时，挂饰能够自然保持水平状态，不会出现倾斜歪倒的情况，保证展示时的视觉效果。结构设计时充分考虑了不同3D打印材料的适配性，不管是采用PLA、ABS这类常见的FDM打印材料，还是采用光敏树脂、尼龙这类光固化或者烧结打印材料，都能顺利成型，不需要针对材料特性调整结构参数，材料的适配范围覆盖了目前主流的民用3D打印耗材。作为文创类的五金配饰结构，这种框架式的设计思路跳出了传统实心挂饰的设计逻辑，把结构支撑部分直接作为视觉展示的一部分，既满足了结构强度的要求，也形成了独特的视觉辨识度，同时兼顾了安装的通用性和成型的便捷性，适合小批量定制生产或者个人DIY制作使用。
