美国地图造型镂空格栅挂饰结构设计

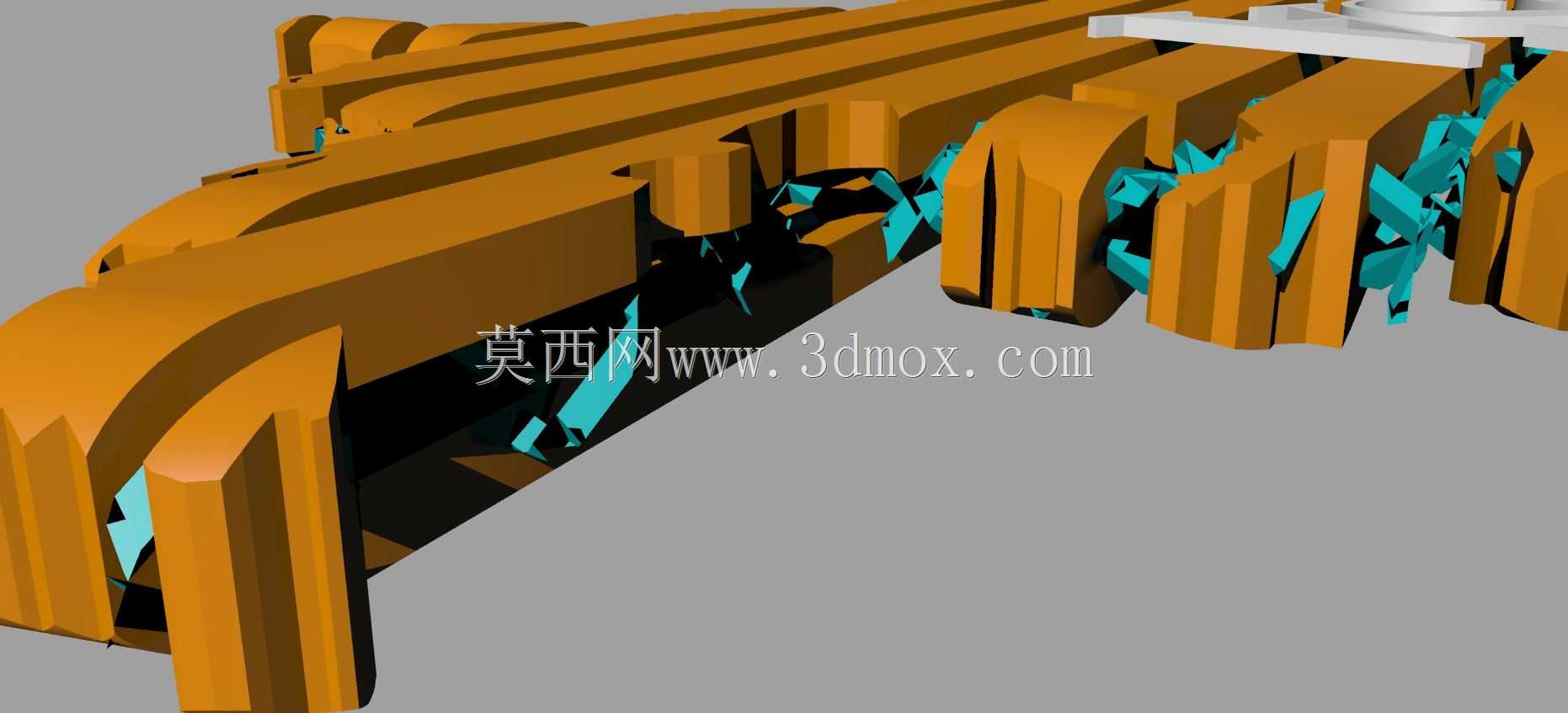

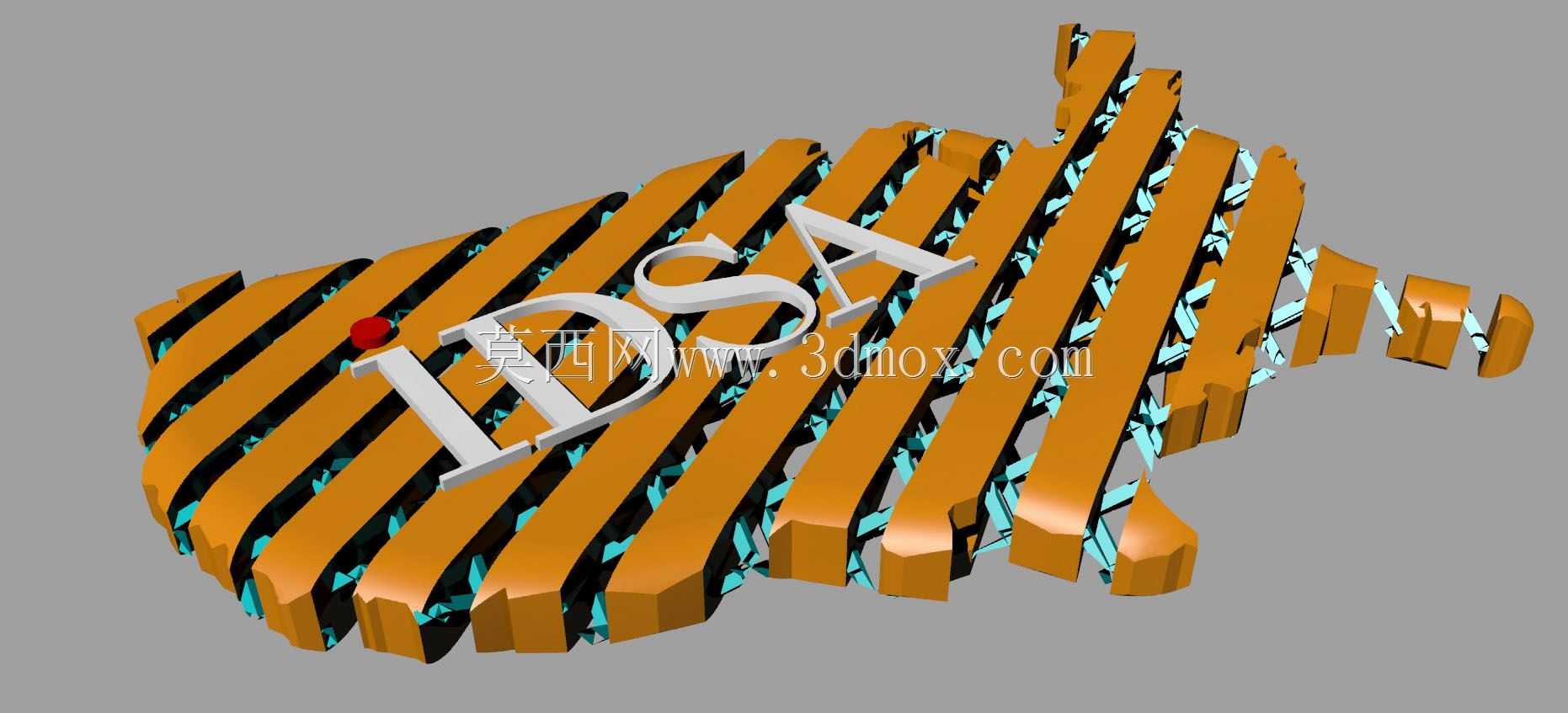

　　这款造型件采用美国本土轮廓作为整体外形基底，主体采用平行等距的条状格栅排布结构，格栅条沿轮廓纵向延伸，条间预留均匀镂空间隙，既降低了整体耗材用量，也让造型具备通透的视觉层次感，表面预留的IDSA立体字标识与轮廓造型一体化成型，无需后续粘接装配，减少了二次加工的工序误差。从结构设计逻辑来看，格栅条的截面采用带圆角的矩形构型，边缘做R1.2的圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形，同时也能消除使用过程中的锐边划伤风险，格栅条之间通过背部的隐藏式连接筋实现整体刚性连接，连接筋设置在格栅条背部距底面0.8mm的位置，正面完全不可见，不会破坏正面格栅的视觉完整性，连接筋的厚度设置为1.5mm，既能够保证整体结构的连接强度，也不会因为筋位过厚导致打印过程中出现缩痕缺陷。

　　在安装结构的设计上，这款造型件背部集成了格子结构的安全销安装位，安装位采用标准化的卡扣式接口，能够适配直径3mm的通用安全销配件，不需要额外定制专用连接件，安装时可以直接将安全销穿过格子结构的预留孔位，即可将整个挂件固定在衬衫面料、帆布包袋、户外索具、工装织带等不同材质的承载物上，安装孔位的排布做了多位置冗余设计，用户可以根据实际挂载需求选择不同的孔位调整挂件的朝向与挂载角度，适配不同的使用场景。从实际应用场景来看，这款造型件既可以作为工业设计主题活动的纪念配饰，也可以作为文创类装饰挂件挂载在随身装备上，同时其镂空格栅的结构也具备一定的通风透气性，挂载在织物表面时不会因为完全遮挡面料导致局部闷汗，适配日常随身佩戴的使用需求。

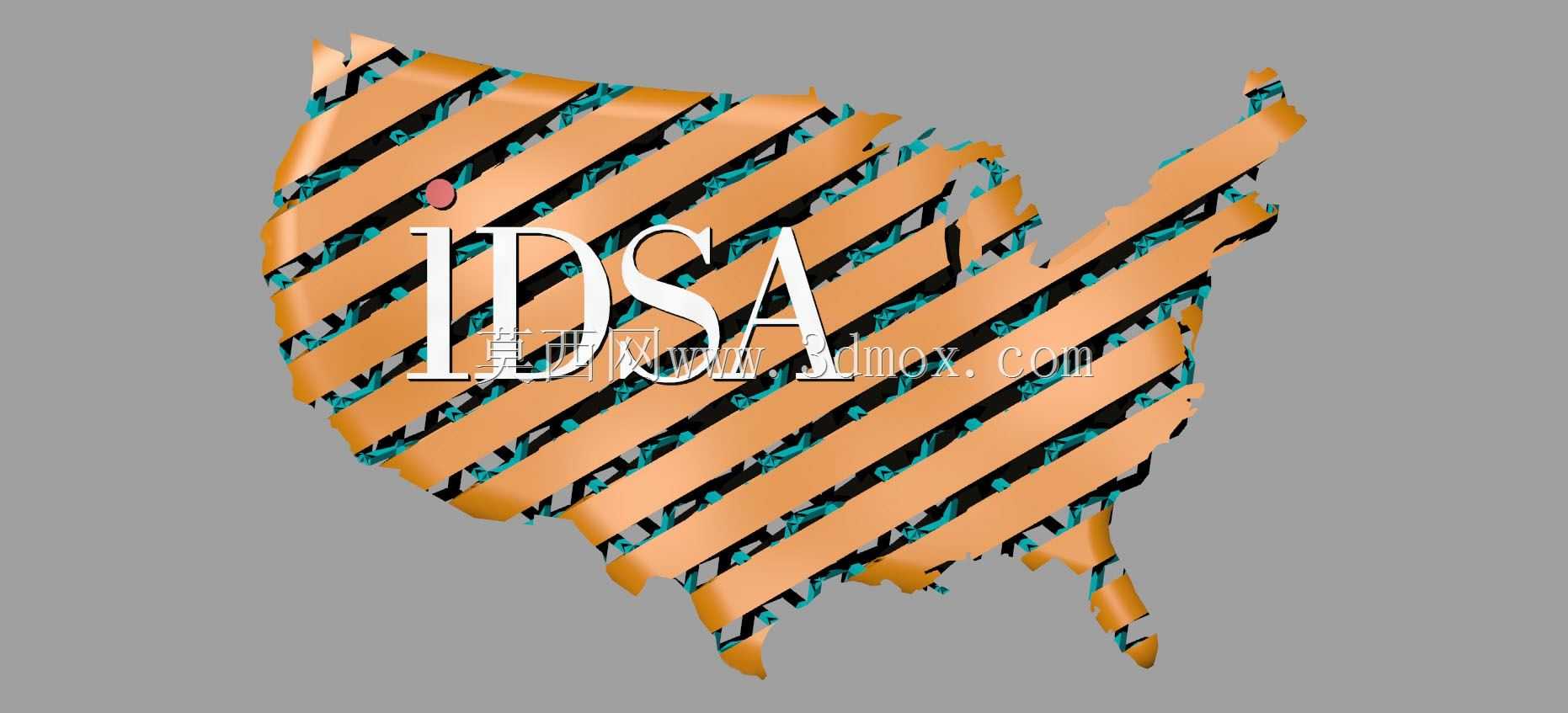

　　从尺寸边界来看，整个造型件的外轮廓最大宽度控制在75mm，最大高度控制在48mm，整体厚度为6mm，属于小型随身挂件的尺寸范畴，不会因为体积过大影响随身活动，格栅条的单条宽度设置为4mm，条间镂空间隙为3mm，这个尺寸比例既能够保证正面轮廓的识别度，也不会因为间隙过窄导致3D打印过程中出现清粉困难的问题，对于FDM与光固化工艺都具备良好的适配性，打印时不需要添加额外的支撑结构，格栅条的倾斜角度均大于45度，符合3D打印的自支撑角度要求，能够有效降低打印后的后处理工作量。设计过程中特意将外轮廓的边缘做了随形的弧度处理，完全复刻美国本土轮廓的海岸线与州界折线特征，在格栅条的排布上也做了随轮廓的截断处理，在轮廓边缘位置的格栅条长度随边界自然收短，不会出现格栅条超出轮廓边界的情况，保证整体造型的还原度。

　　从结构强度验证的角度来看，单根格栅条的抗弯折载荷可以达到12N，完全能够满足日常随身挂载的使用强度要求，不会因为轻微的挤压、磕碰出现格栅条断裂的情况，背部的连接筋采用与主体一致的材质打印，一体化成型的连接强度远高于后续粘接的结构强度，反复拆装挂载的过程中不会出现连接筋脱落的问题。安全销安装位的格子结构做了加厚处理，孔位边缘的壁厚设置为2mm，能够承受安全销插拔过程中的挤压力，不会因为多次插拔出现孔位开裂、磨损扩大的问题，长期使用也能保持安装的紧固性。
