对称式冷成型金属安装固定支架结构

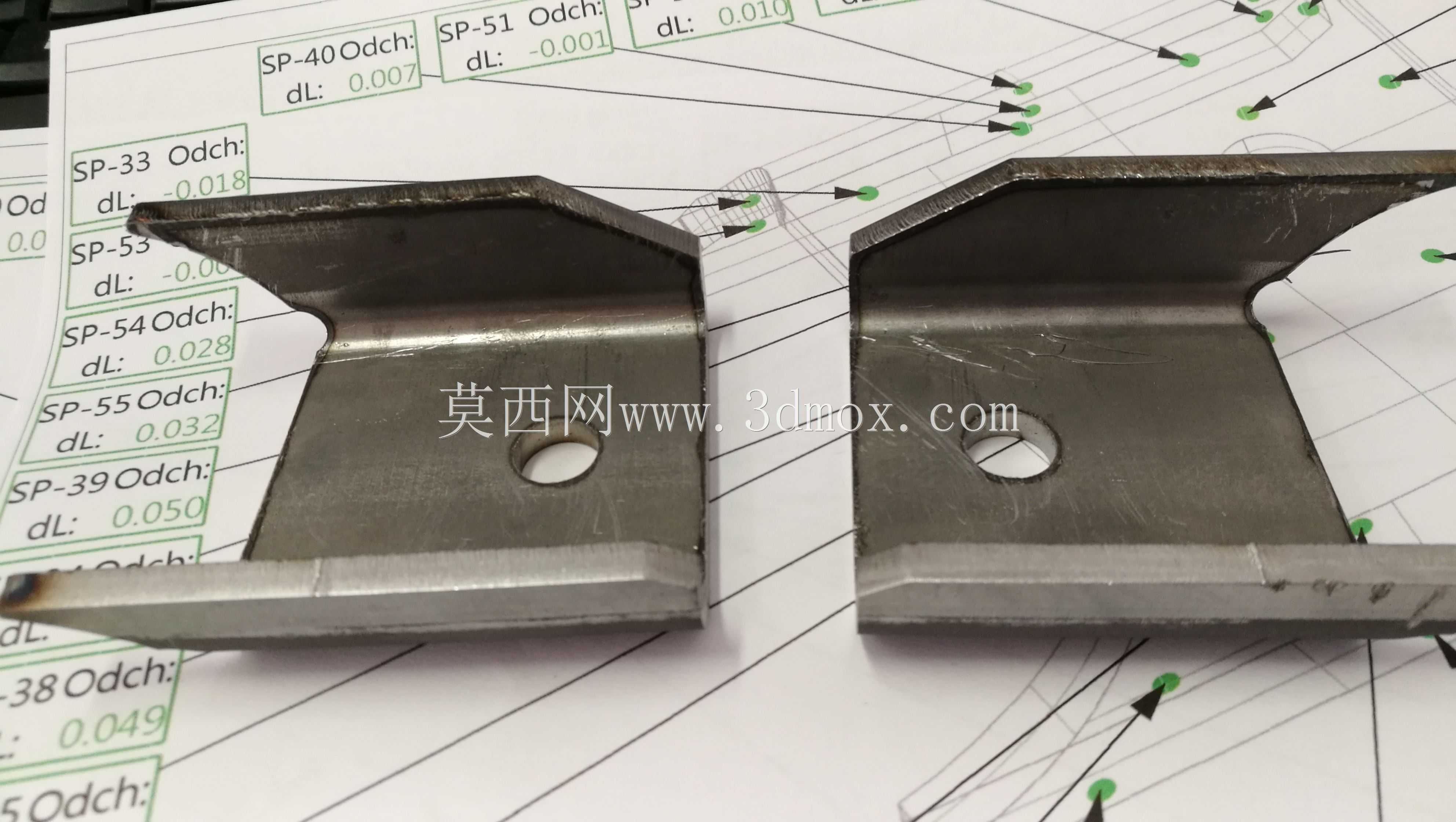

　　该对称结构金属固定支架，主要应用于通讯设备内部构件连接、工业机柜内部走线固定、小型机电设备的部件限位安装场景，在批量钣金加工产线的工装定位环节也可作为配套定位件使用，属于冷冲压成型的典型小型承载固定构件。从实际使用场景来看，这类支架多安装在设备壳体的内侧安装面，单支支架通过中部的预制圆孔完成与安装基面的螺栓锁附，弯折形成的两个垂直立面分别承担不同方向的载荷传递：水平贴基面负责将支架整体固定在安装基体上，垂直翻边面可抵接待固定的零部件，限制其横向与纵向的窜动，部分工况下翻边的折边结构还可作为线缆的承托导向面，避免线缆直接接触设备内部尖锐棱边造成绝缘层破损。设计阶段首先基于对称原型的受力需求做冷成型工艺的建模匹配，

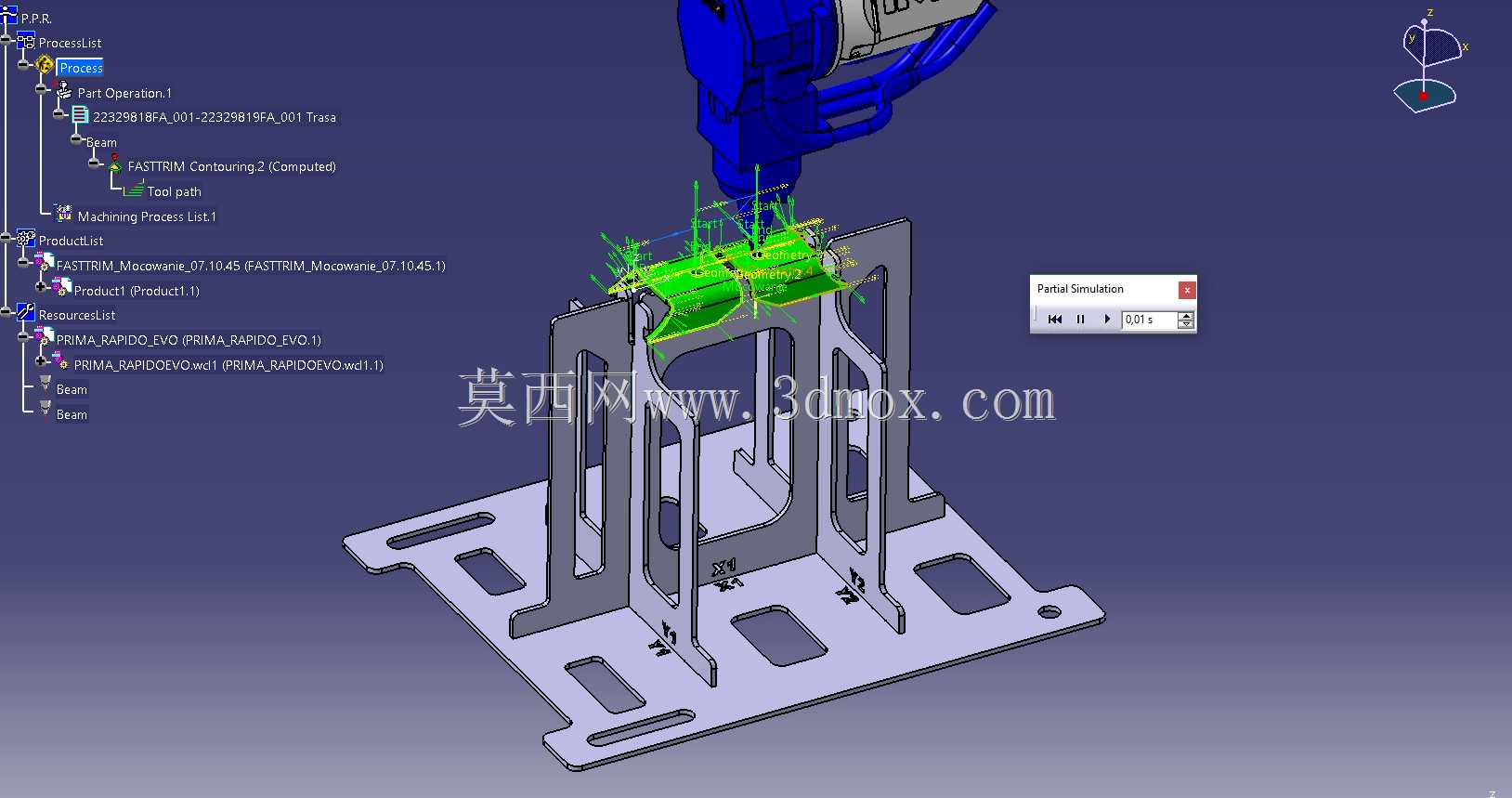

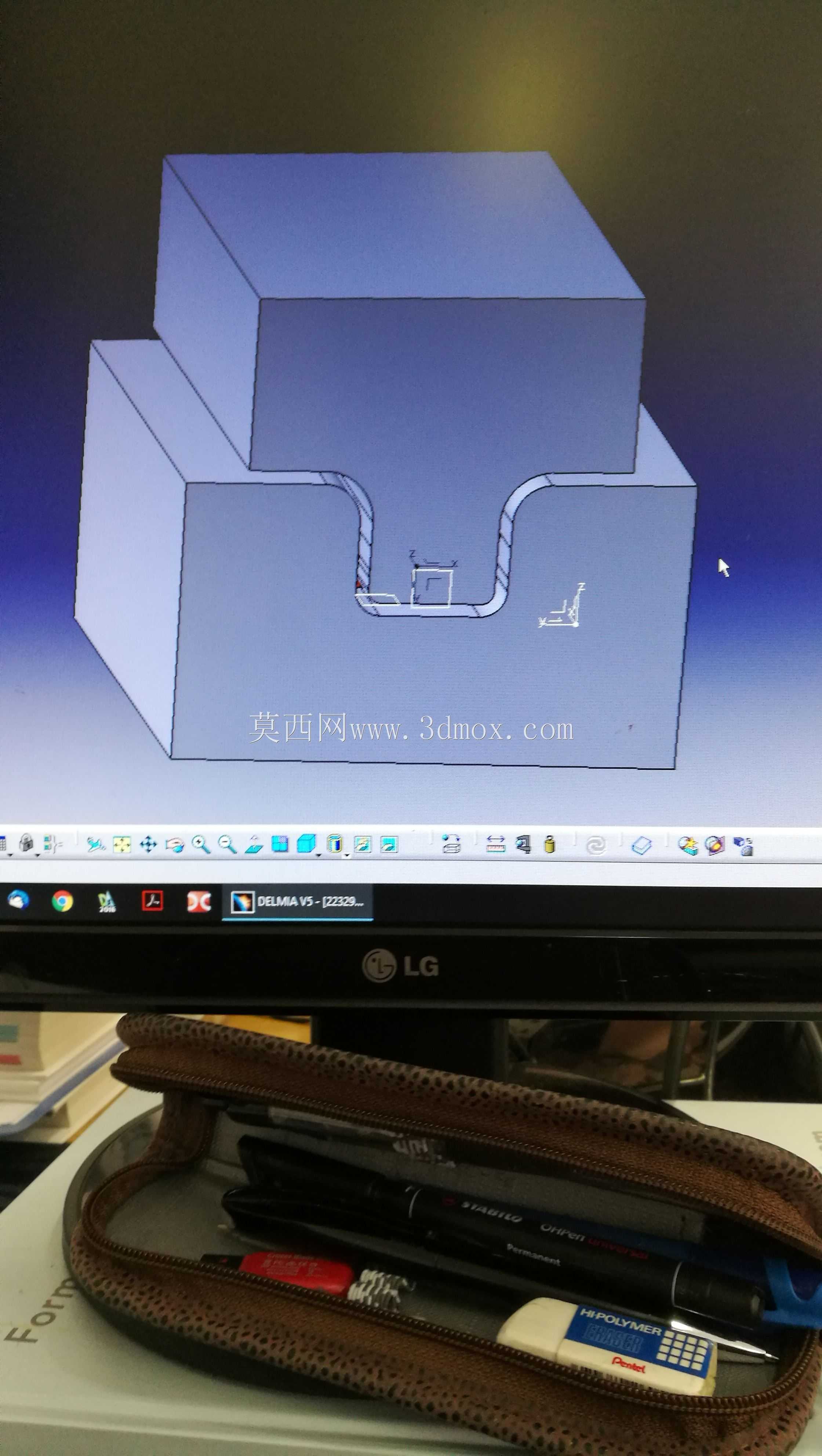

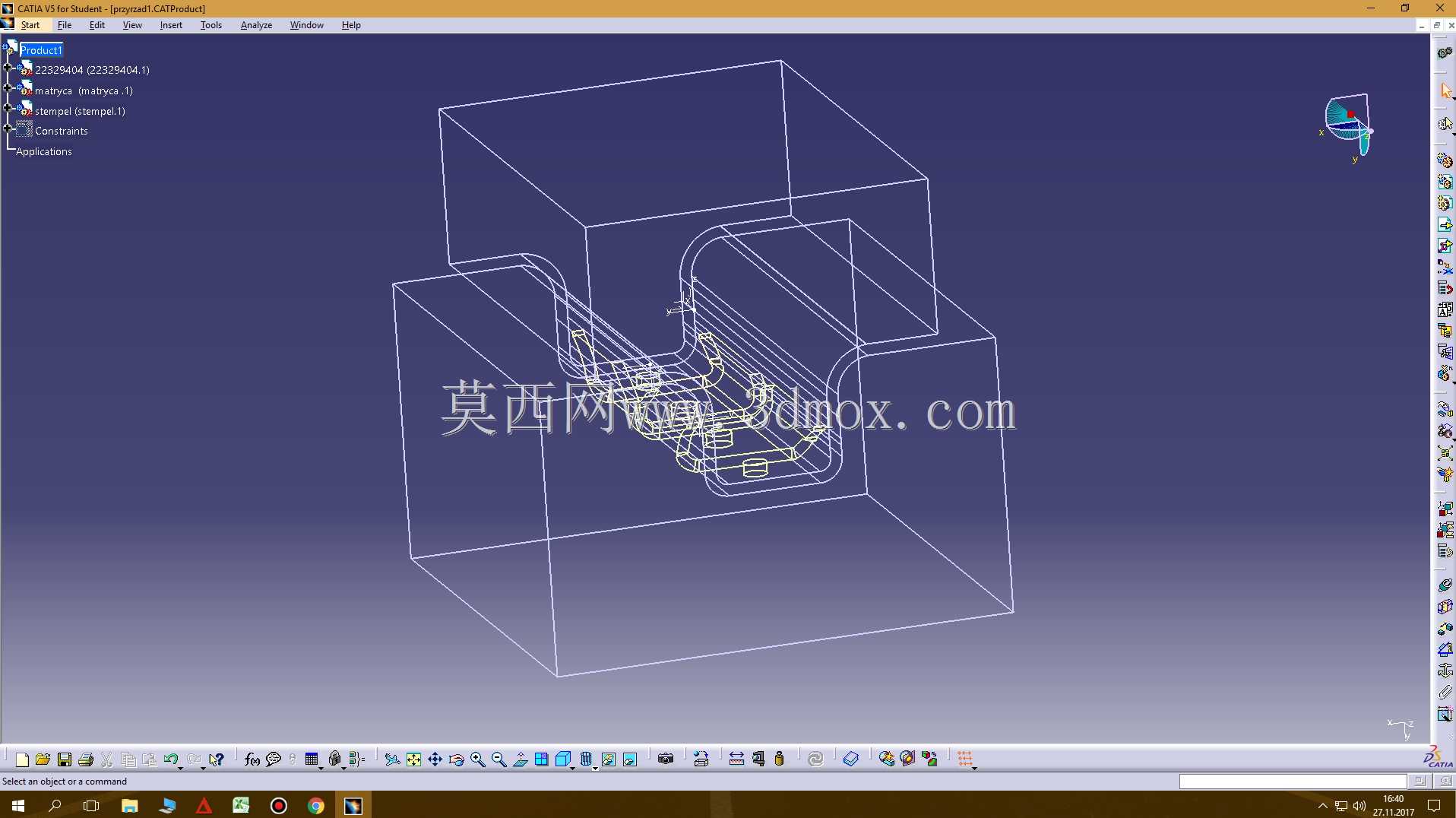

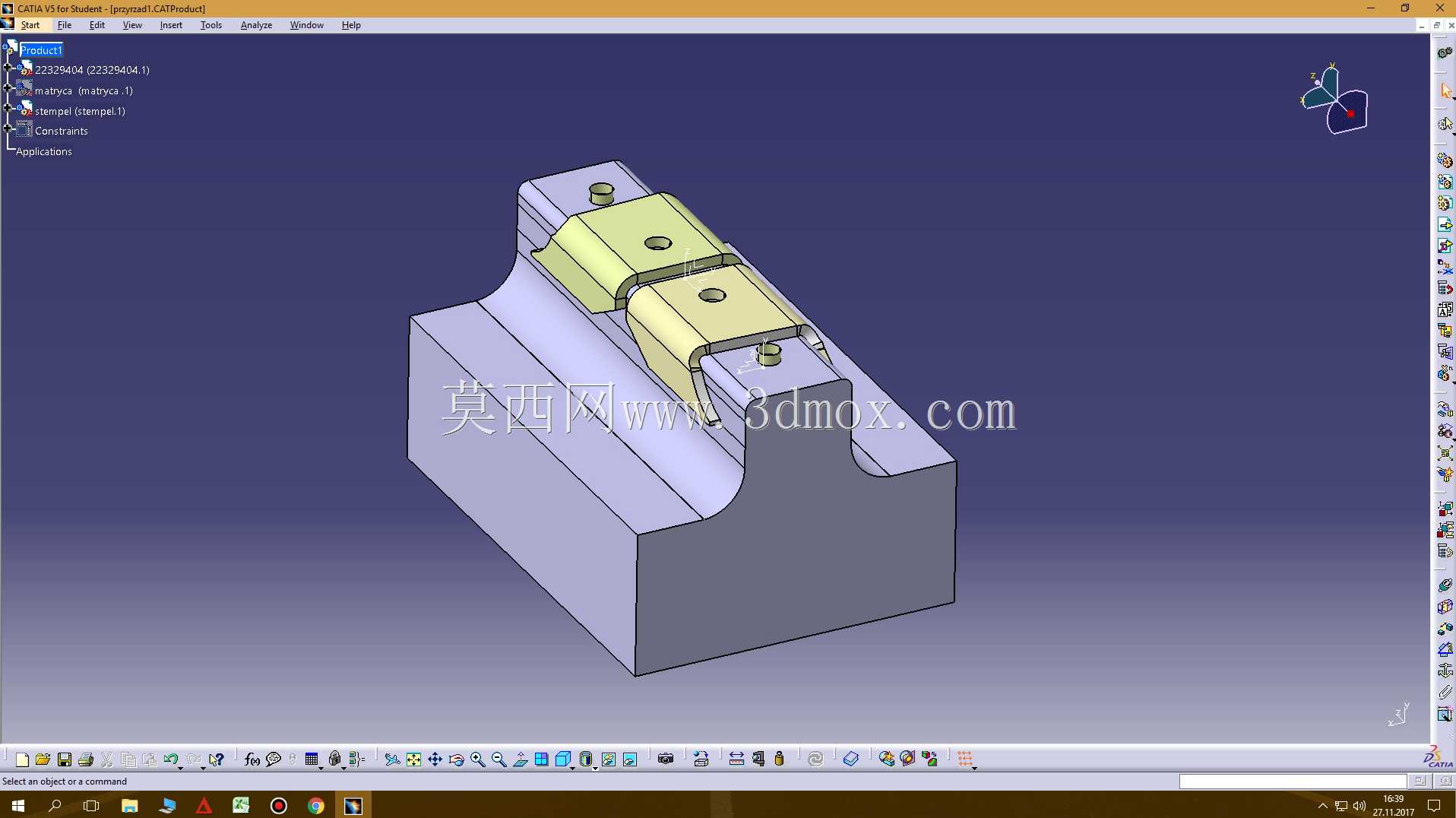

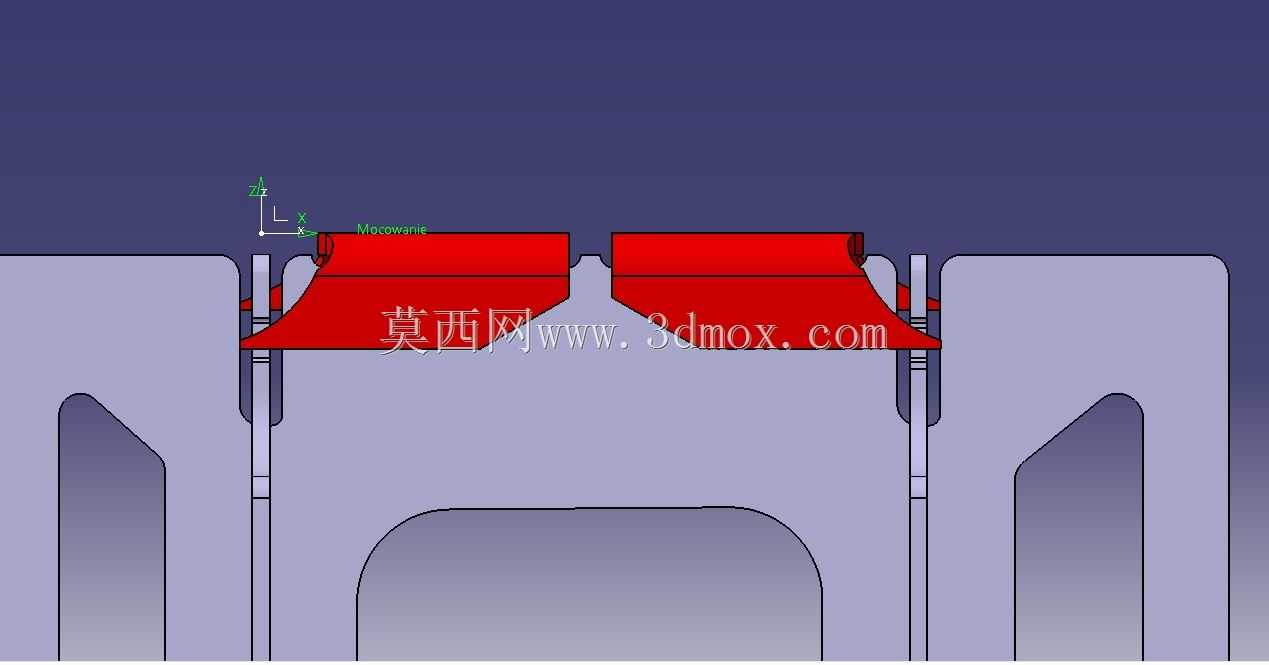

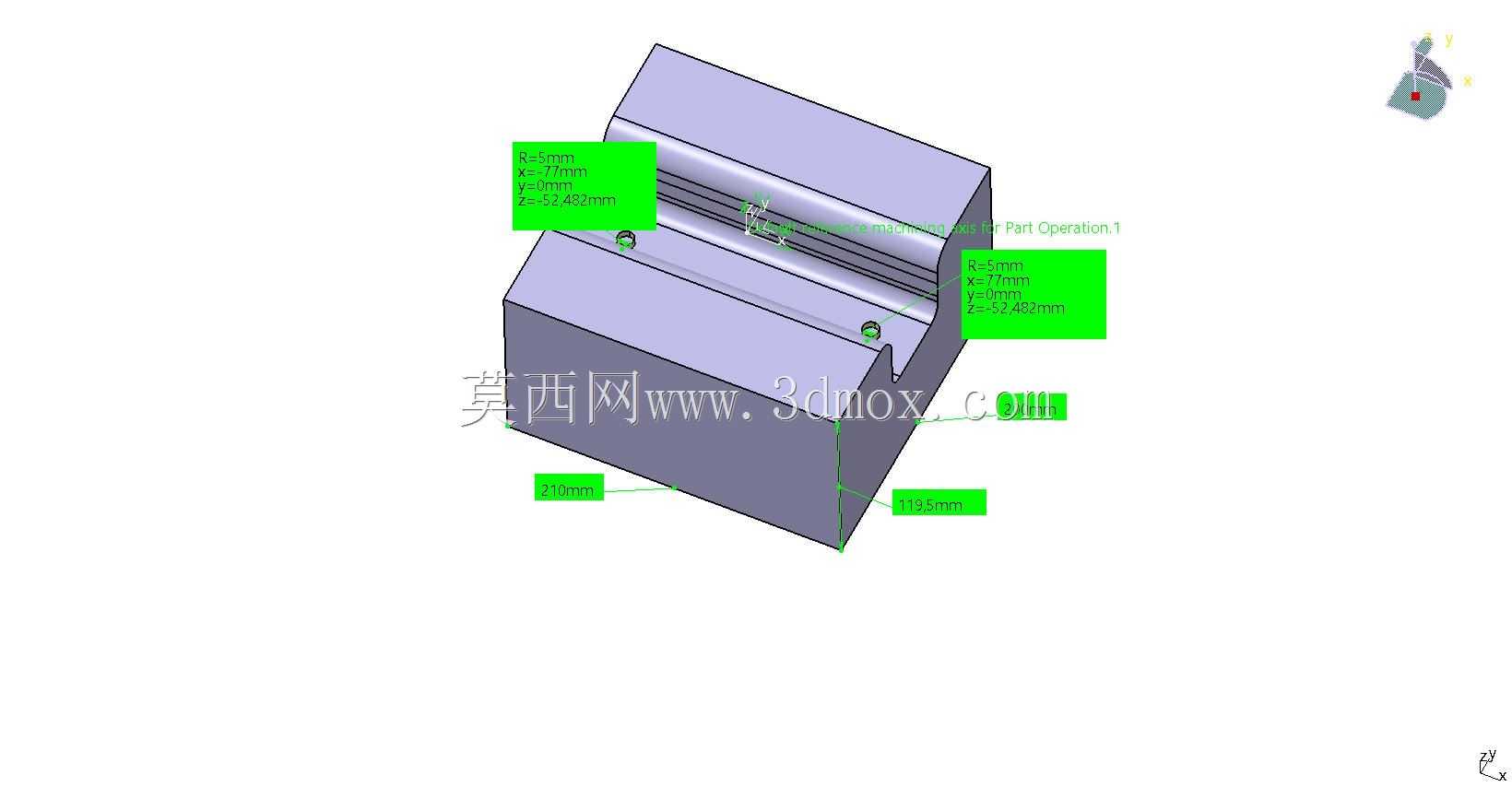

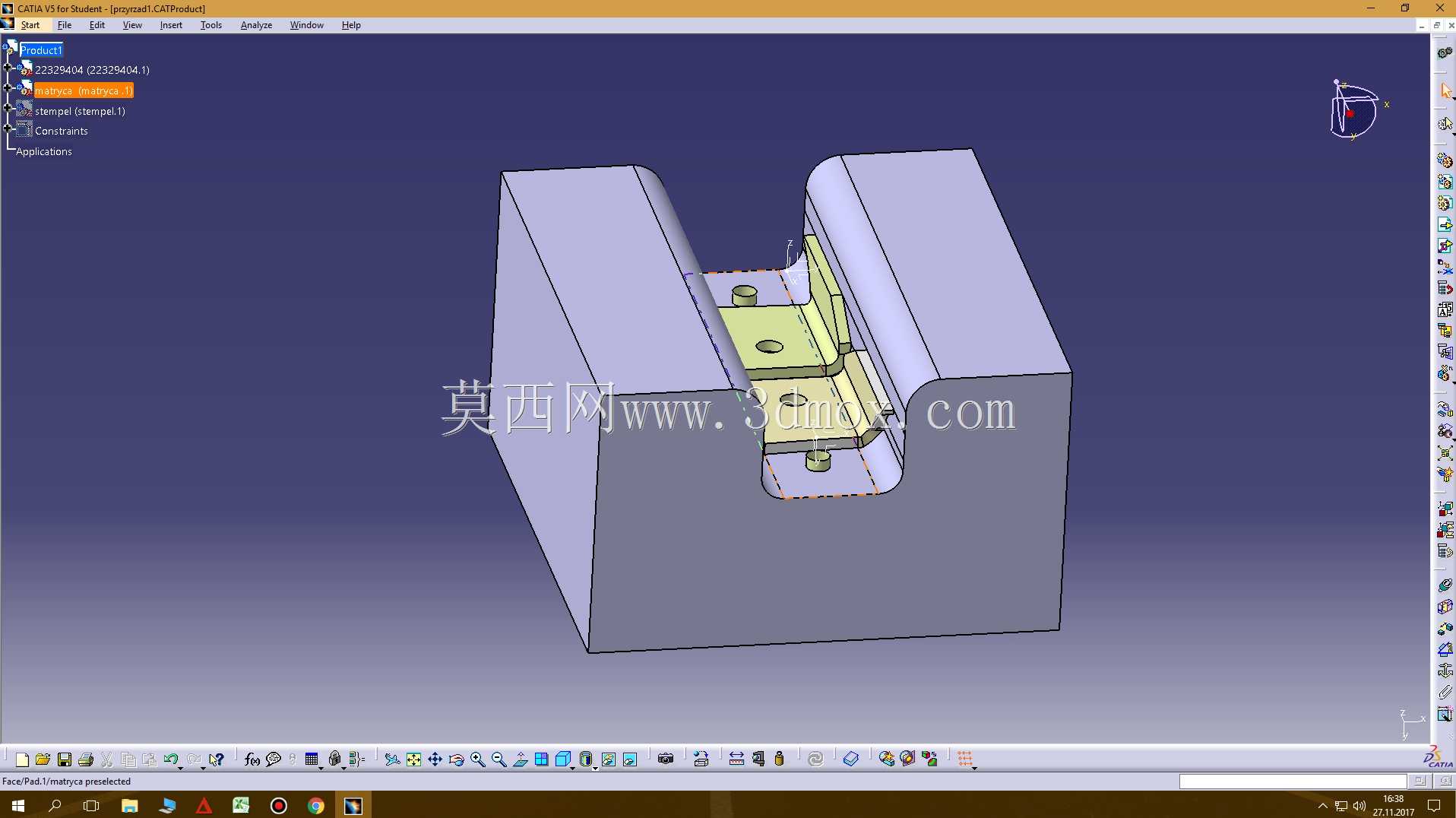

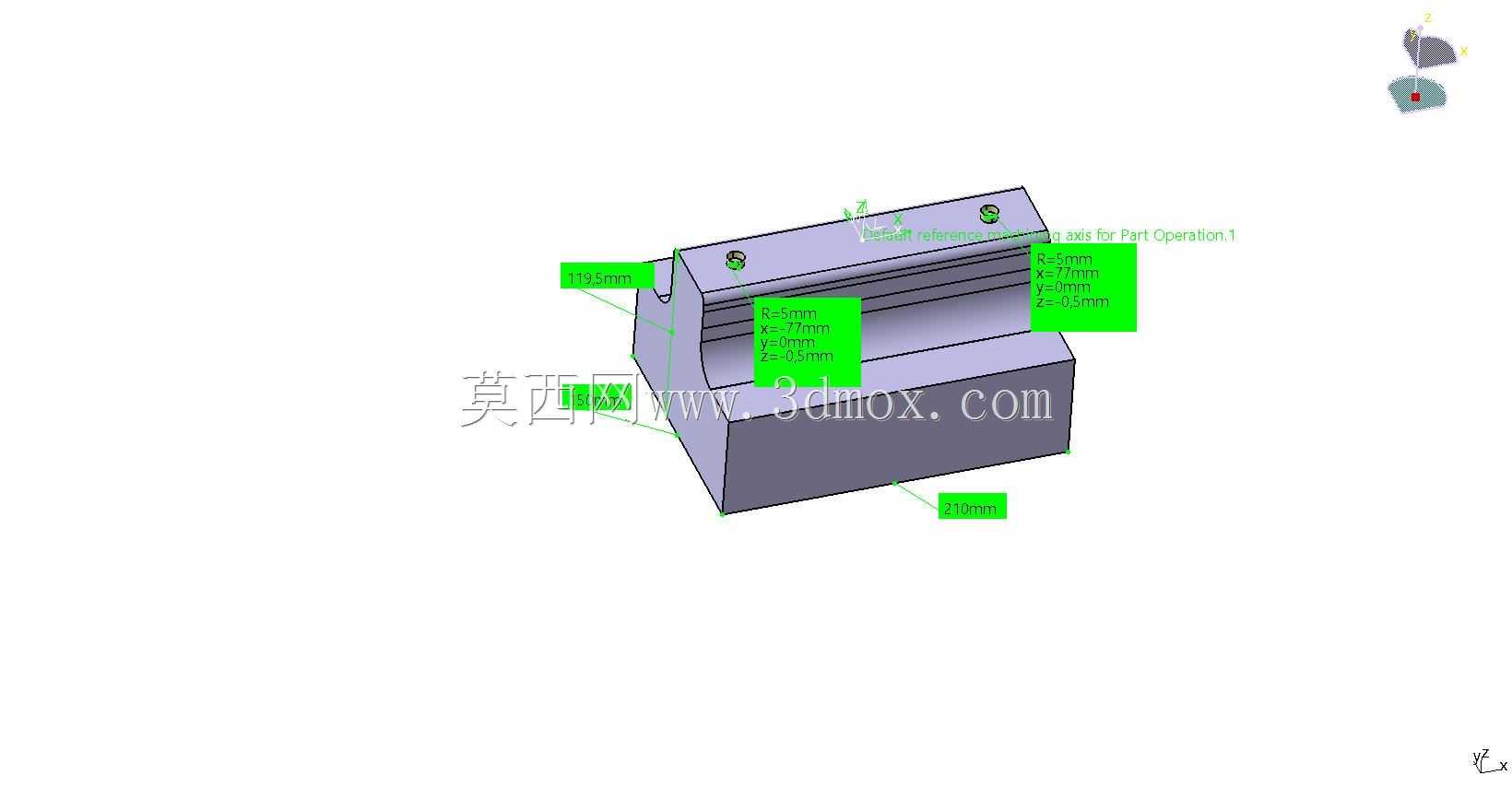

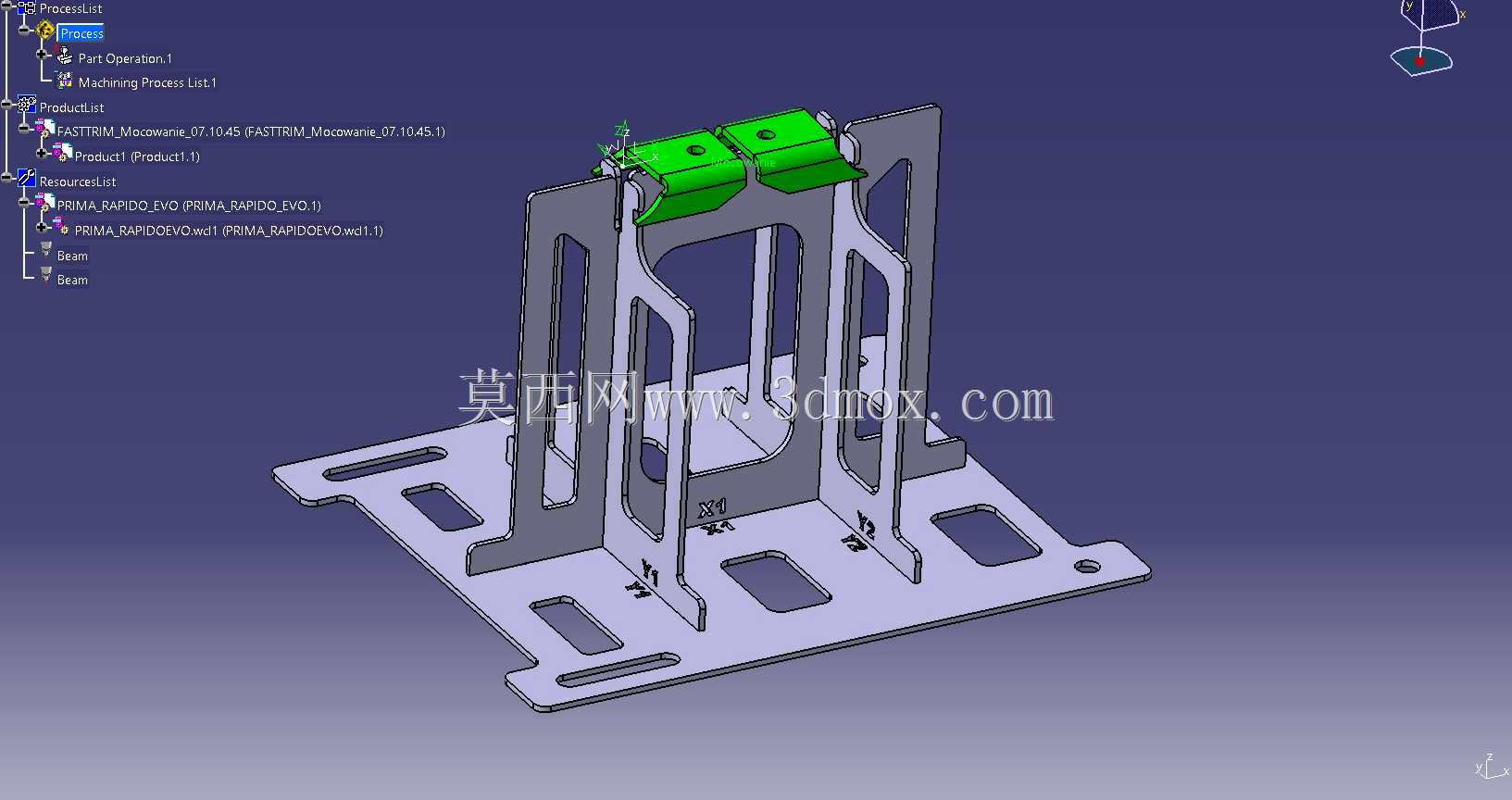

　　先确认冷成型工序的模腔截形与模具开合行程，确保弯折过程中材料延展率控制在对应钣金材质的许用范围内，避免弯折处出现微裂纹或过度减薄。支架的中部安装孔做了轻微的沉边处理，可适配对应规格的盘头螺钉，安装后螺钉头不会突出支架表面，避免与周边待固定部件产生干涉。两个支架为完全对称结构，可在同一套成型模具上通过翻转料片完成加工，减少模具开发成本，适配批量生产的需求。加工流程上，先完成平板料的激光切割落料，预制中部安装孔与外形轮廓，再通过冷成型模具完成两次弯折成型，保证两个弯折面的垂直度公差控制在合理范围内，后续通过三维激光切割修整边缘的飞边与余量，最后在测量设备上完成关键尺寸的检测：包括安装孔的中心距偏差、弯折面的平面度、折边的高度尺寸，

　　确保同批次零件的一致性满足装配要求。从安装边界来看，支架贴基面的平面度直接影响安装后的贴合紧密性，设计时预留了0.1mm以内的平面度公差，避免安装后出现应力集中导致长期使用下变形；中部安装孔的直径比适配螺栓大0.2mm，可补偿安装时的少量位置偏差，降低装配对位难度。弯折形成的垂直立面高度根据待固定部件的抵接需求设定，既保证足够的抵接接触面积分散载荷，又不会过度占用设备内部的安装空间，折边处的圆角半径根据板材厚度匹配，避免应力集中在弯折棱线处，提升构件的抗疲劳性能。这类对称支架在实际装配时无需区分左右件，可降低产线装配的物料管理难度，减少错装风险，适合通讯类设备、小型机电产品的批量装配场景。在模具开发阶段，

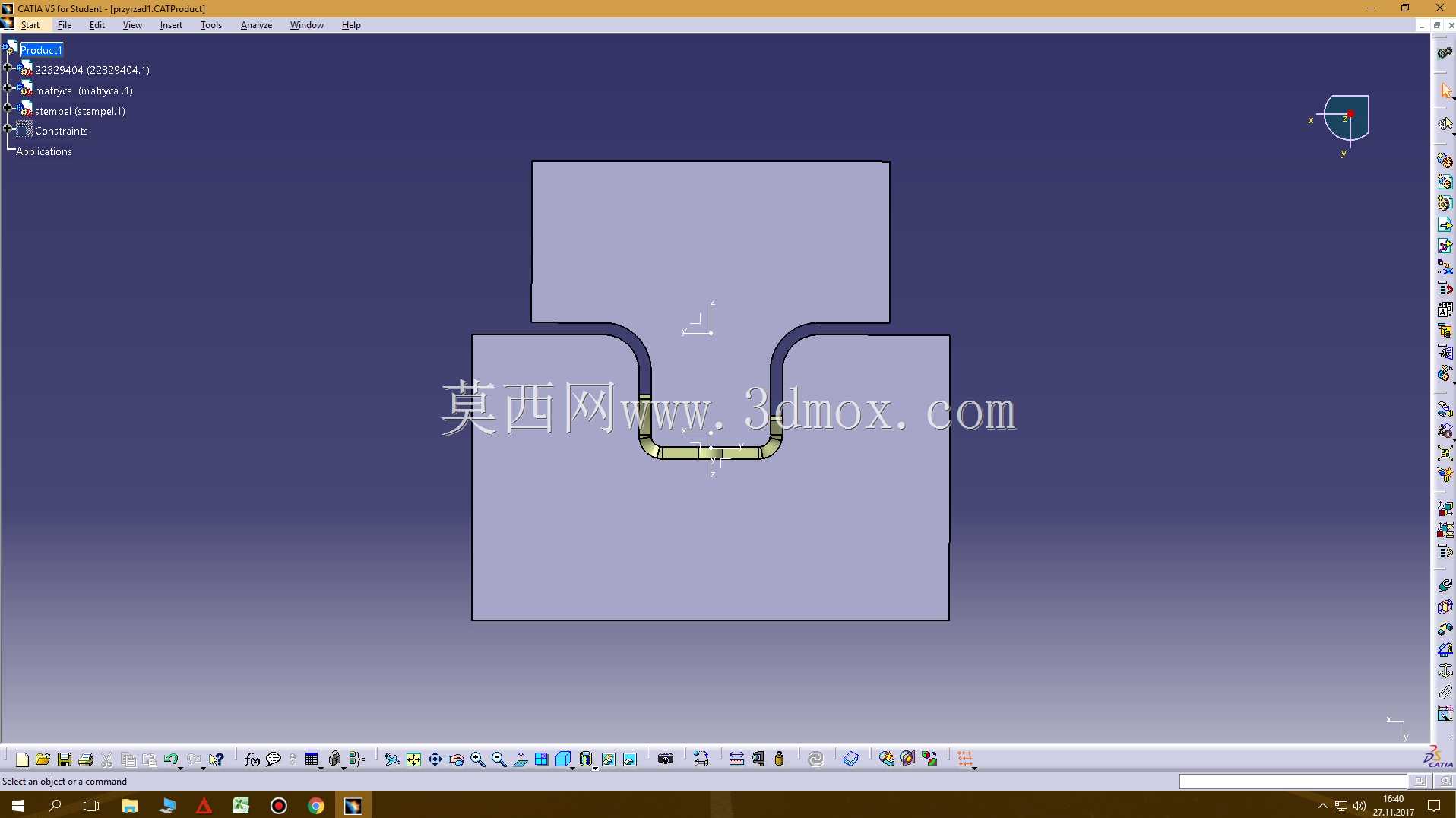

　　针对冷成型的回弹量做了提前补偿，通过模腔角度的预偏置设计，抵消钣金材料弯折后的回弹变形，保证成型后两个立面的角度符合设计要求，无需后续二次校形工序，提升加工效率。三维激光切割工序主要处理弯折后难以通过冲压完成的边缘轮廓修整，保证边缘的尺寸精度与光洁度，避免毛刺在装配时划伤操作人员或损坏周边零部件。测量环节重点关注对称度偏差，确保成对使用时两个支架的安装孔位置、弯折高度完全一致，避免装配后出现部件倾斜、固定不牢的问题。
