四槽AA/AAA镍氢电池充电器结构设计

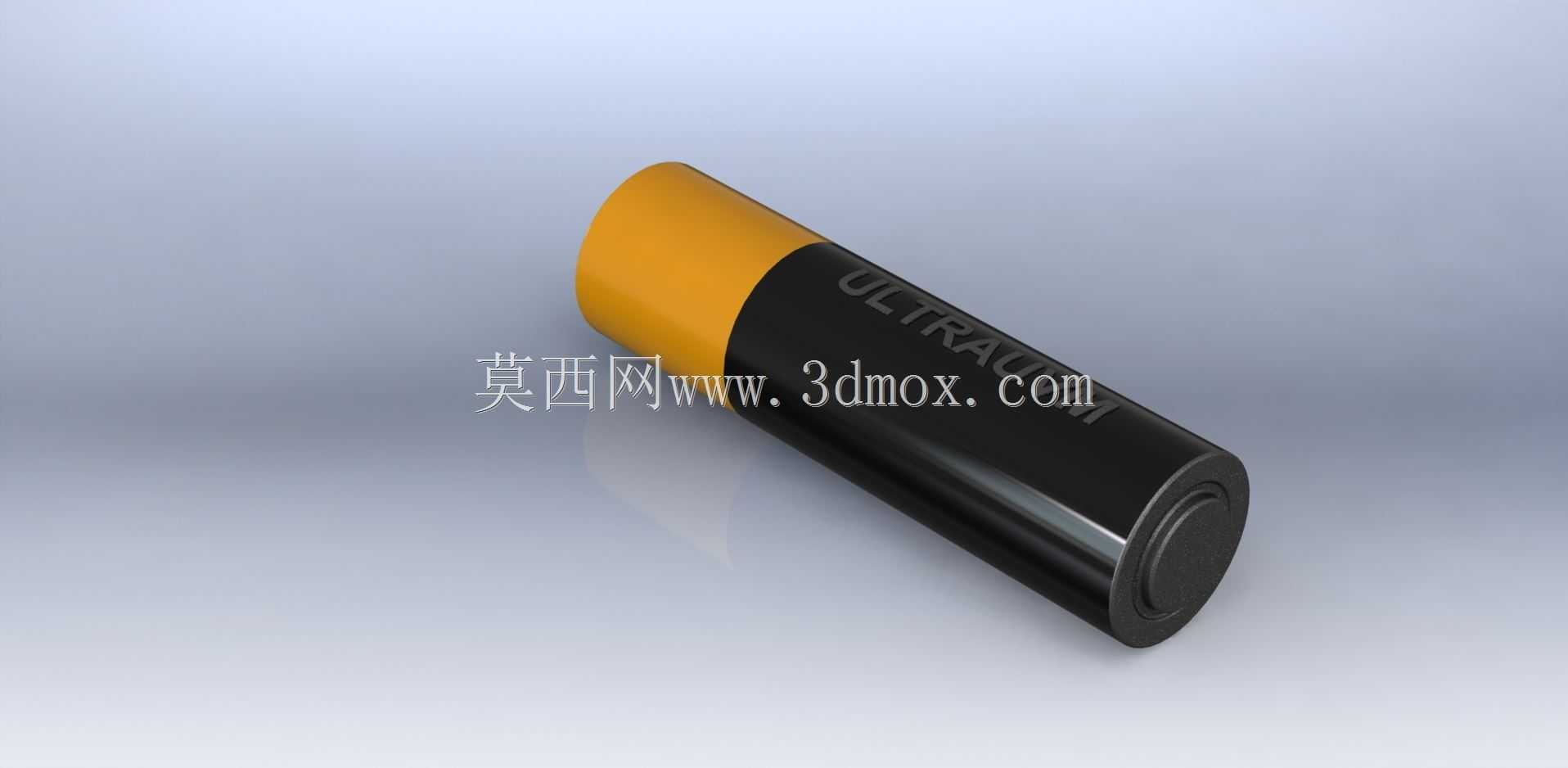

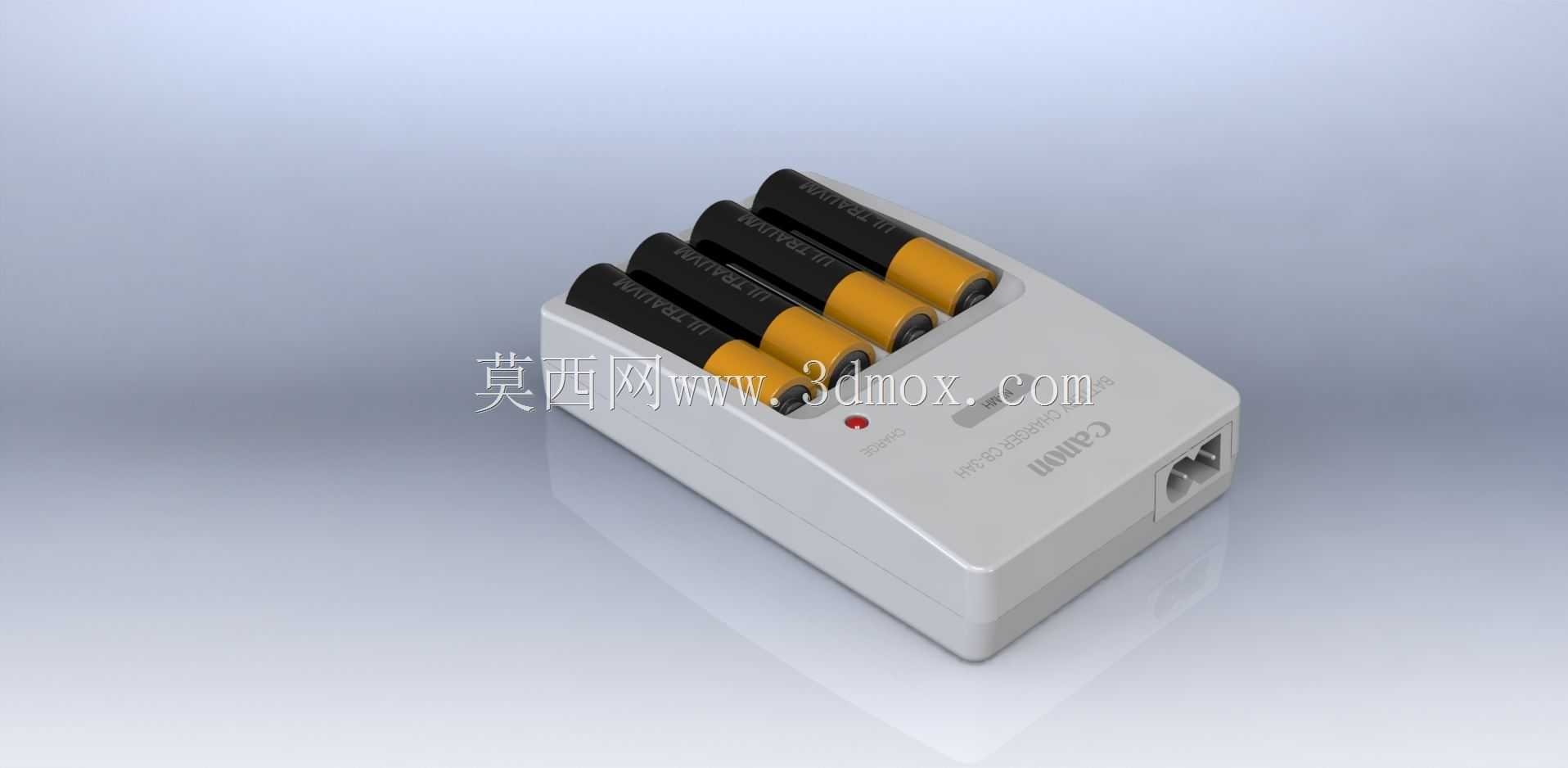

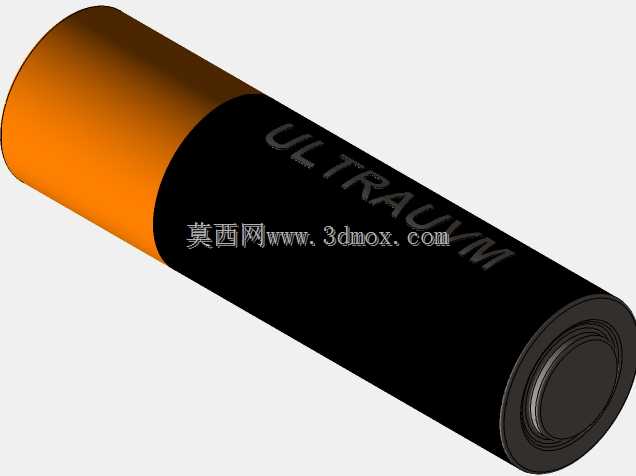

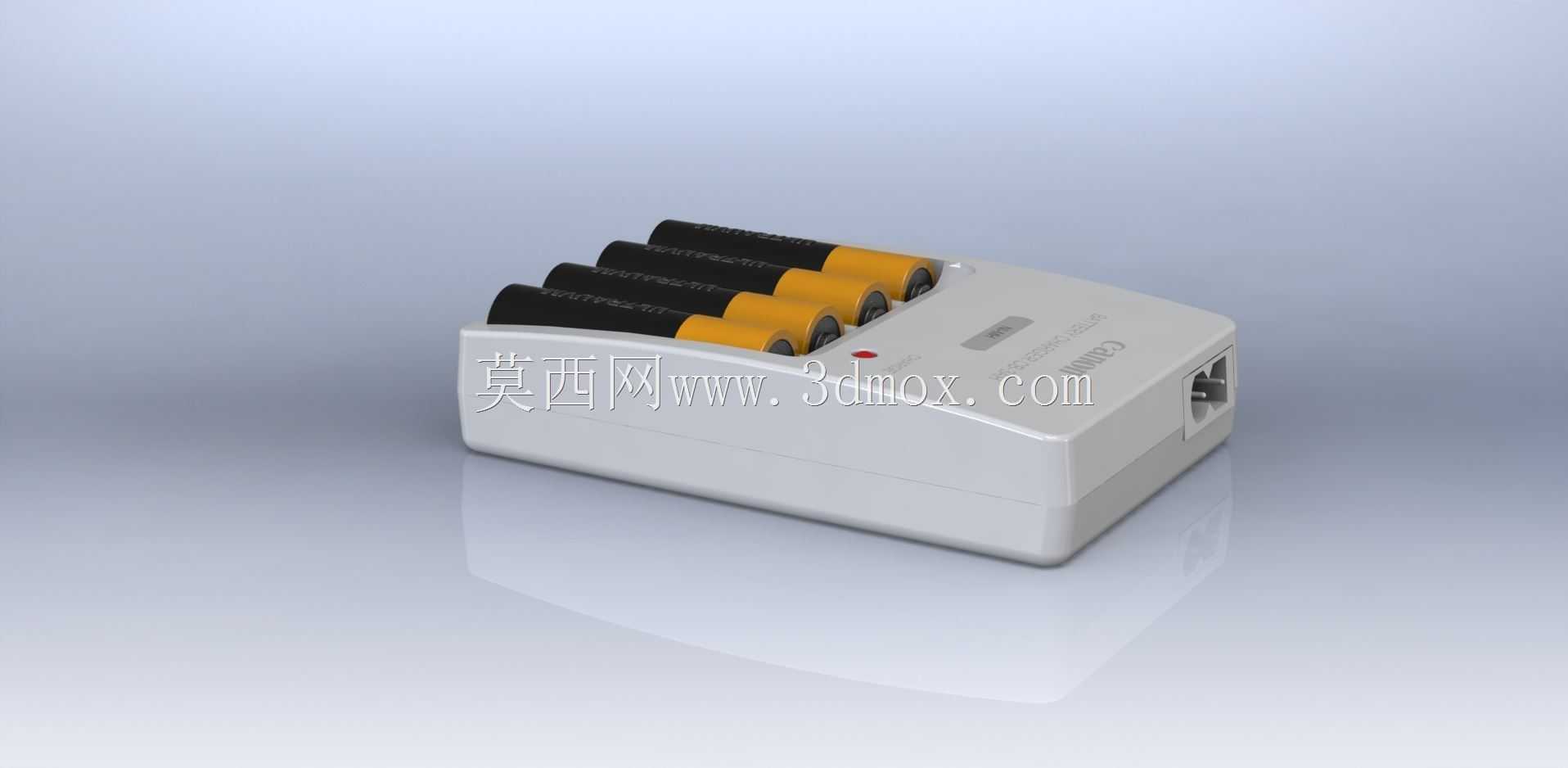

　　日常消费电子使用场景中，AA、AAA规格镍氢充电电池的应用覆盖了家用遥控器、无线键鼠、儿童玩具、便携数码外设等诸多品类，对应的独立充电器是这类循环使用电池的必备配套配件，本次呈现的四槽位电池充电器结构，完全围绕民用消费级充电场景的实际使用需求搭建。从实际使用的安装边界来看，这款充电器采用卧式方正壳体布局，整体长宽高控制在100mm65mm35mm区间，壳体底部预留标准8字尾AC电源输入接口，无需额外外置电源适配器，直接插接家用市电即可工作，放置在桌面时不会占用过多置物空间，壳体底部可增设防滑胶垫点位，避免插拔电池时设备出现滑移。功能特性层面，四个充电槽位采用平行等距排布，单槽位适配单节AA或AAA规格圆柱镍氢电池，

　　槽位内的正负接触弹片采用错位弹性结构设计，放入电池时可自动适配两种不同直径电池的接触位置，无需额外调整卡位结构，正负极标识直接模印在槽位旁的壳体表面，避免用户反装电池引发电路故障；壳体正面设置单颗红色状态指示灯，可对应充电回路的通电状态，充电过程中保持常亮，充满或空载时可切换状态，满足基础的状态提示需求，不会增设多余的显示元件拉高整体成本。设计思路上，整体壳体采用上下扣合的装配结构，上下壳通过侧边卡扣加底部螺丝的方式完成固定，内部预留PCB板安装卡位、弹片固定槽位，所有内部结构件的定位筋位都与壳体一体注塑成型，减少额外的固定零件数量，降低装配工序复杂度；壳体边缘做R2-R3的圆角过渡，避免尖锐边角在日常拿取时造成磕碰，

　　上壳表面做细晒纹处理，减少日常使用中指纹、划痕的残留，提升长期使用的外观整洁度。电路部分的安装空间预留上，壳体内腔在充电槽位下方预留足够的PCB布设空间，可容纳整流电路、充电管理芯片、分压电阻等基础元件，每个槽位对应独立的充电回路，可实现单槽独立充电，无需强制成对放置电池，用户可根据实际使用需求，任意放置1-4节待充电池，不会出现空槽影响其他槽位工作的情况；输入接口处预留保险丝安装位，可增设过流保护元件，避免市电电压波动损坏内部电路，同时在壳体对应指示灯的位置预留导光柱安装位，将PCB板上的贴片灯珠光线导出到壳体表面，无需将灯珠直接外露，提升壳体的整体密封性。从实际使用的场景适配来看，这款充电器的结构设计完全偏向民用高性价比定位，

　　没有增设快充、液晶显示、放电修复等附加功能，所有结构都围绕基础的恒流充电功能搭建，零件通用度高，壳体可采用常规ABS阻燃塑料注塑生产，内部弹片采用标准磷青铜镀镍材质，接触电阻低且抗氧化性强，适合大批量量产推向民用消费市场；槽位的开口尺寸做了0.3mm的正向公差预留，即使电池外壳因长期使用出现轻微膨胀，也能顺利放入槽位完成充电，不会出现卡滞无法装入的问题；壳体侧面预留细微的散热缝隙，对应内部PCB板的发热区域，日常小电流充电过程中产生的热量可通过缝隙自然散出，无需额外增设散热风扇，进一步降低工作噪音与零件故障概率。在结构建模的细节处理上，所有卡扣的配合间隙控制在0.1mm，既保证上下壳装配后的扣合紧密度，又不会出现装配过紧导致拆卸维修时损坏卡扣的问题；电池弹片的伸出高度做了行程仿真验证，放入AA电池时弹片压缩量为1.2mm，放入直径更小的AAA电池时弹片压缩量为0.8mm，两种状态下都能保证足够的接触压力，避免接触不良导致的充电中断；电源接口的定位槽与壳体边缘的距离控制在8mm，插接电源线时不会出现插头与桌面干涉的情况，设备平放时插头可完全插入接口，不会出现松脱。
