跑车全液晶触控仪表盘结构设计方案

　　这套全液晶触控仪表盘的结构设计，核心围绕高性能跑车的驾驶场景展开，区别于普通乘用车辆的仪表布局，首先要适配跑车低坐姿、强运动取向的驾驶视角，驾驶员在赛道激烈驾驶时，视线不需要大幅偏离行驶方向就能读取核心行车数据，这也是整个结构布局的核心出发点。从安装边界来看，整套仪表总成的外轮廓适配跑车仪表台的嵌入式安装槽位，整体曲面做了随形的弧度处理，边缘和仪表台蒙皮的配合间隙控制在0.3mm以内，避免行车过程中出现异响或者装配错位的问题，背部的接插件布局预留了足够的走线空间，和车身线束的对接位置做了防呆设计，装配时不需要额外调整对位，能直接卡入预设的安装位，固定点采用三点式弹性卡扣搭配底部定位销的结构，既能抵消车辆激烈驾驶时的振动，

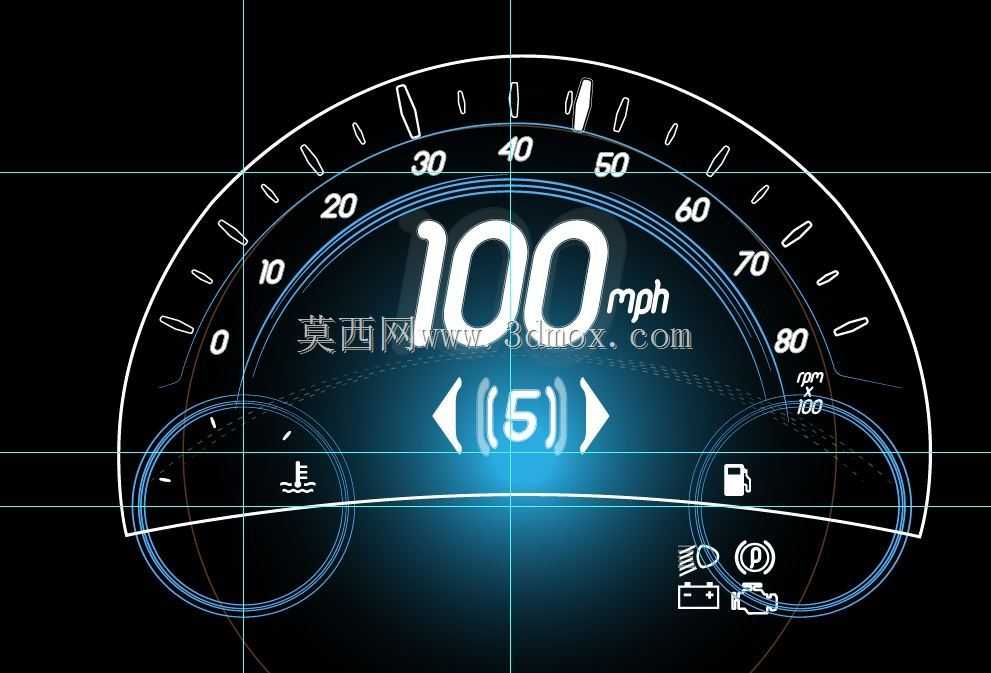

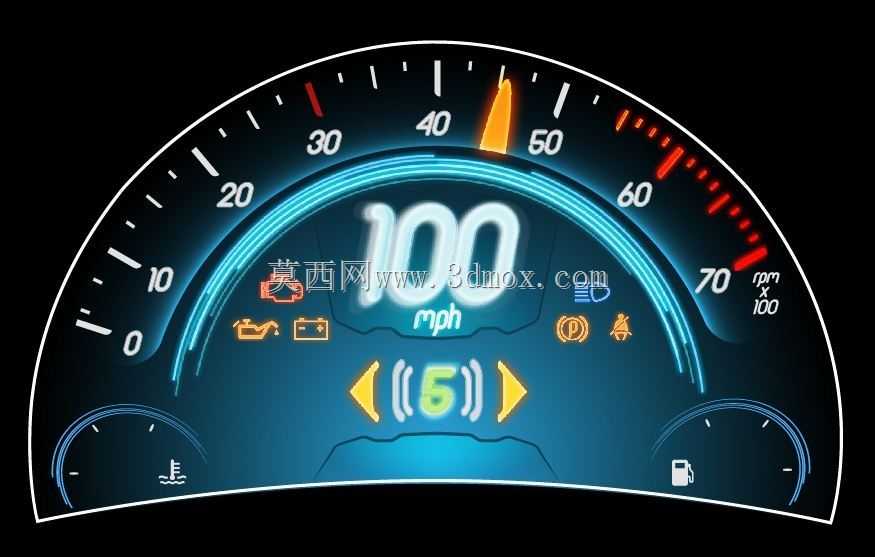

　　也方便后期维修拆卸。功能层面，这套触控仪表整合了传统跑车的转速、时速、油量、水温等核心参数显示，同时把挡位提示、故障告警、导航转向指引都整合到了主显示区域，时速显示采用大字号的居中布局，转速表用环形光带做视觉强化，红区的警示色做了高对比度处理，强光下也能清晰识别，触控区域设置在仪表下方的易操作位置，驾驶员不需要抬手就能完成驾驶模式切换、仪表显示界面切换的操作，触控反馈做了震动适配，驾驶时盲操作也能确认操作生效，不需要低头确认操作状态。设计思路上，没有沿用传统机械仪表的分区布局，而是把所有信息按照驾驶优先级做了视觉权重分配，最核心的时速、转速信息占据显示区域70%的视觉权重，告警类信息采用弹出式的高优先级显示，出现油压、

　　温度异常时会直接在主显示区域弹出警示标识，不会被其他信息遮挡，两侧的小尺寸辅助显示区域分别对应水温、油量信息，显示逻辑和传统跑车的操作习惯保持一致，降低驾驶员的学习成本。考虑到跑车的使用场景，整套仪表的散热结构做了针对性优化，背部的散热鳍片顺着车辆行驶时的风道方向布置，高速行驶时迎面气流能直接带走屏幕工作产生的热量，避免长时间高负荷工作时屏幕出现亮度衰减或者触控失灵的问题，屏幕表面的覆盖材质采用防眩光的高透面板，既能抵抗驾驶时的强光反射，也能避免日常擦拭产生的划痕，面板和中框的配合处做了密封处理，能阻挡车内清洁时的液体泼溅，也能隔绝灰尘进入屏幕内部，延长整套总成的使用寿命。在实际装车适配时，这套仪表的安装深度控制在120mm以内，

　　不需要对原车的仪表台骨架做额外切割改造，适配多款同平台跑车的安装位，背部的支架预留了调节余量，可以根据不同车型的仪表台角度做小范围的俯仰调整，保证不同身高的驾驶员都能获得最佳的观察视角，避免方向盘遮挡显示区域。显示界面的UI设计也结合了跑车的运动属性，光带的颜色会随着驾驶模式切换改变，常规模式下采用冷蓝色的光效，运动模式下切换为红色警示色调，挡位数字做了放大处理，换挡时的提示光效会和转速提升的节奏同步，给驾驶员更直观的换挡反馈，触控操作的逻辑做了简化，所有常用功能的操作都不超过两次点击，避免驾驶过程中操作仪表分散注意力。从结构可靠性角度，整套仪表的振动测试标准按照跑车的高频振动工况设定，在30-200Hz的振动频率下，屏幕不会出现显示花屏、触控偏移的问题，接插件的锁止结构能避免激烈驾驶时线束松脱，所有内部电路板都做了三防涂层处理，适配车内高低温变化的工作环境，低温环境下屏幕的启动速度控制在2秒以内，高温暴晒后也不会出现屏幕触控漂移的问题。
