非对称布局四旋翼载物无人机结构设计

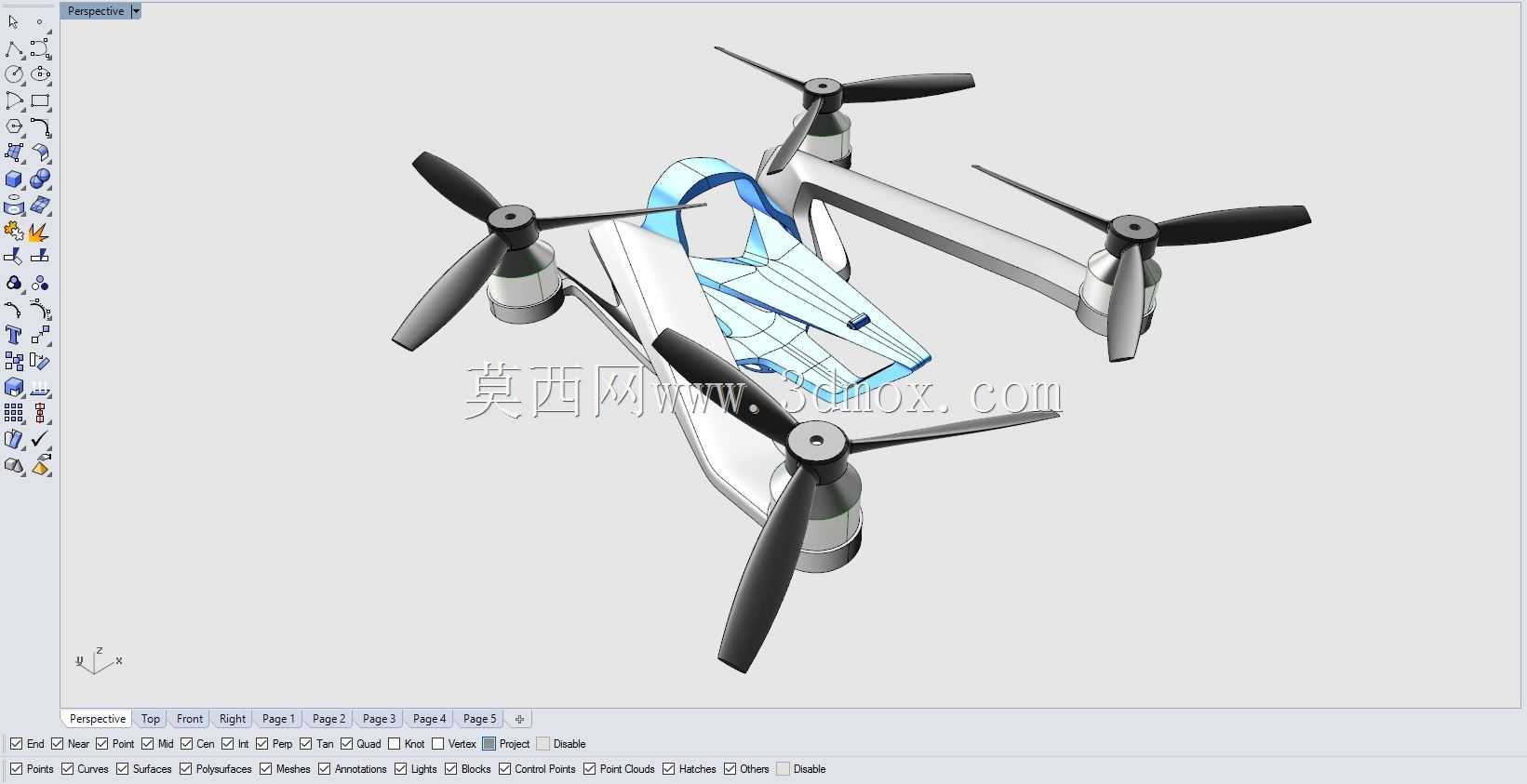

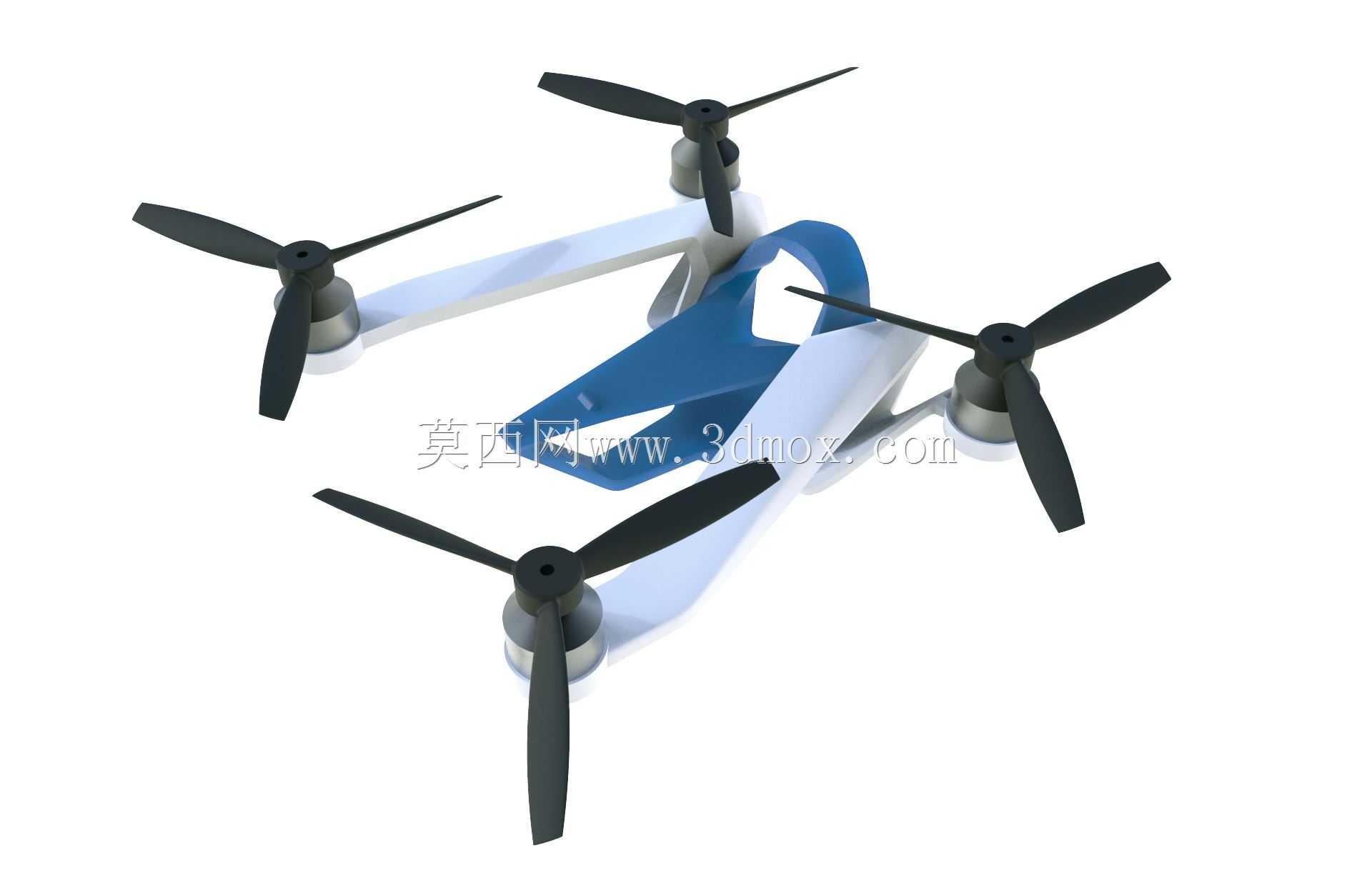

　　这款四旋翼载物飞行器的结构设计跳出了传统多旋翼设备对称布局的固化思路，核心围绕小场景即时配送、复杂地形轻量物资投送的实际需求展开，没有刻意追求视觉上的规整对称，而是结合电子稳定控制系统的调节能力，对机臂角度、载荷舱位置做了偏移式排布，在保证飞行动态平衡的前提下，压缩了整机收纳后的占用空间，同时给载荷挂载留出了更灵活的安装边界。

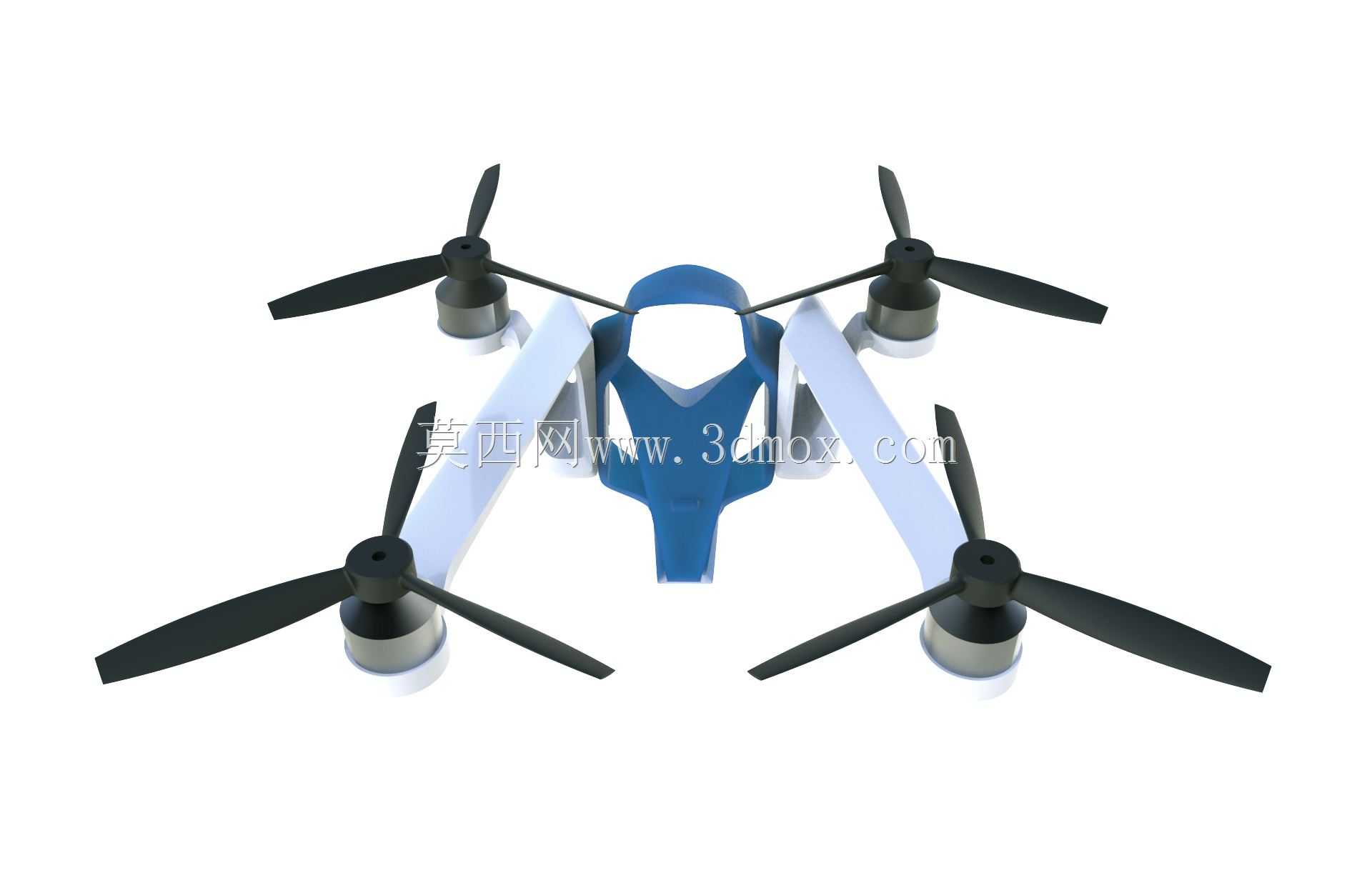

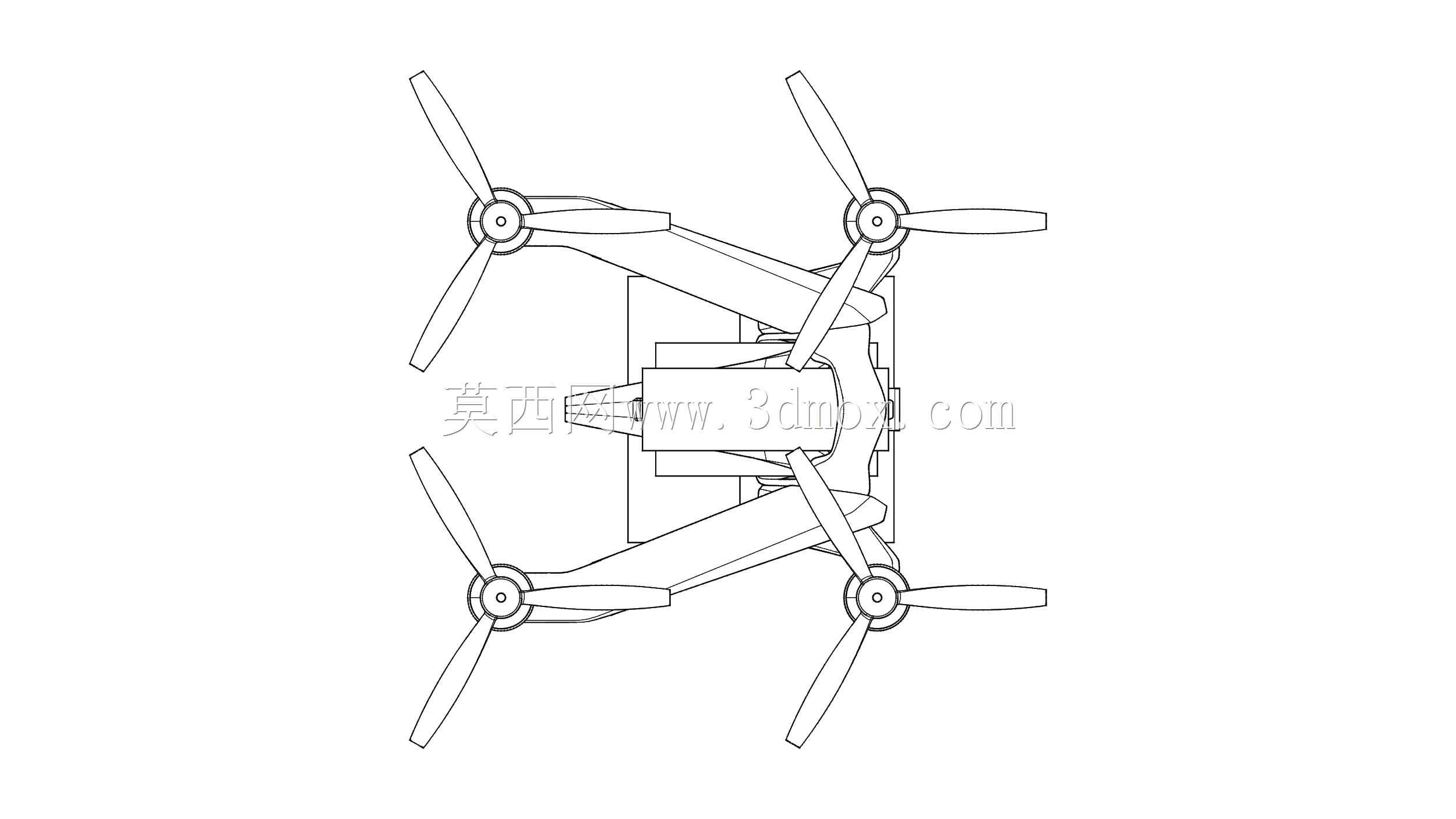

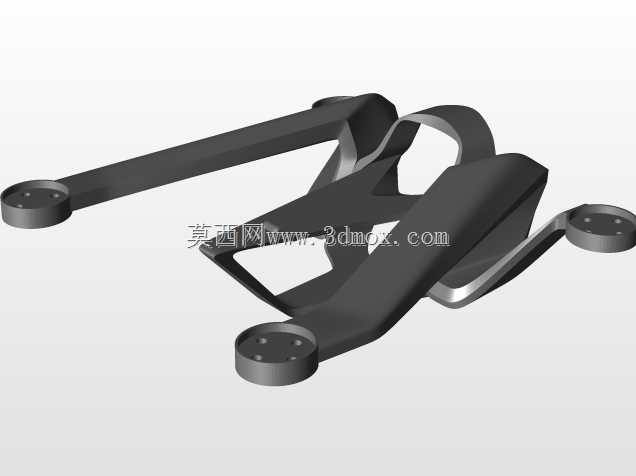

　　从实际应用场景来看，这类非对称布局的四旋翼设备，适配城市末端小件配送、山区应急药品投送、近程航拍巡检等多种作业场景，相比传统对称布局的四旋翼，其偏移设置的载荷舱可以让挂载的物资重心更贴近整机升力中心，减少飞行过程中载荷晃动带来的姿态修正能耗，延长单架次的有效作业半径。机臂与机身主体的连接位置没有采用等角度90度分布的常规设计，而是根据每个机臂对应的动力单元输出特性，微调了机臂的外伸角度与安装倾角，配合飞控系统的实时姿态解算，即使在挂载不同重量的物资时，也能通过动力输出的动态匹配抵消布局带来的力矩偏差，不需要额外增加配重块来调整整机重心，有效降低了整机的空载重量。

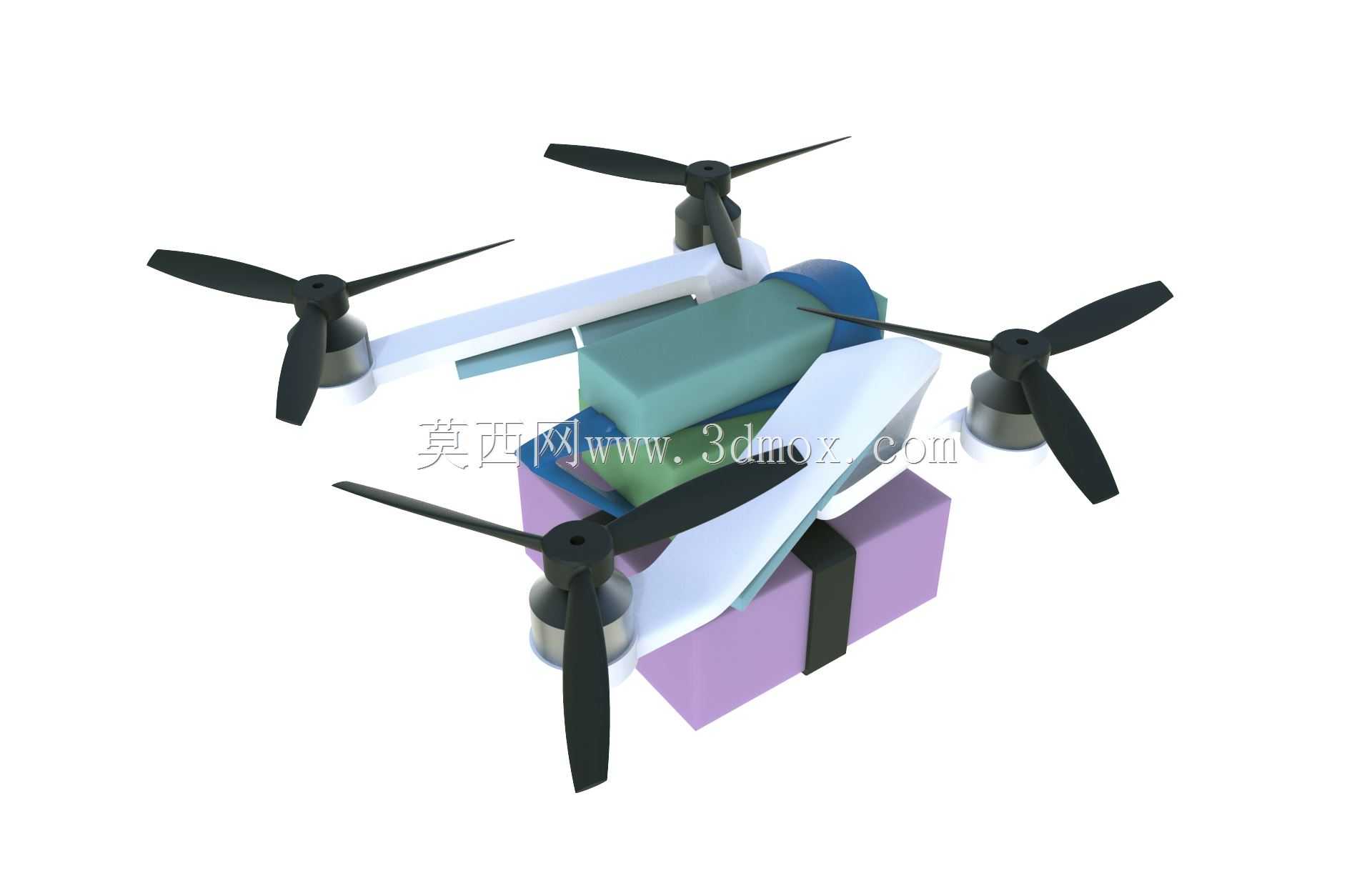

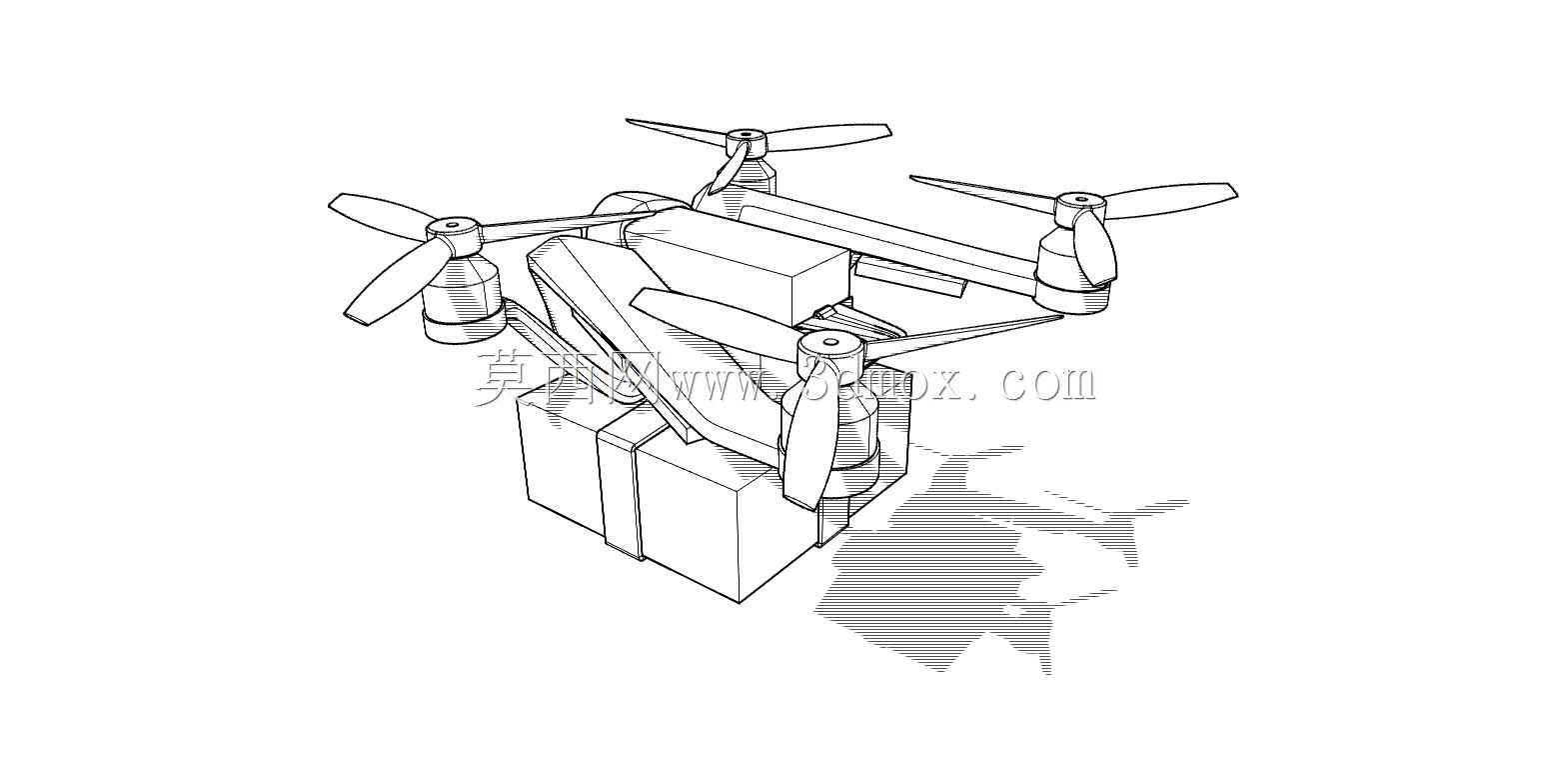

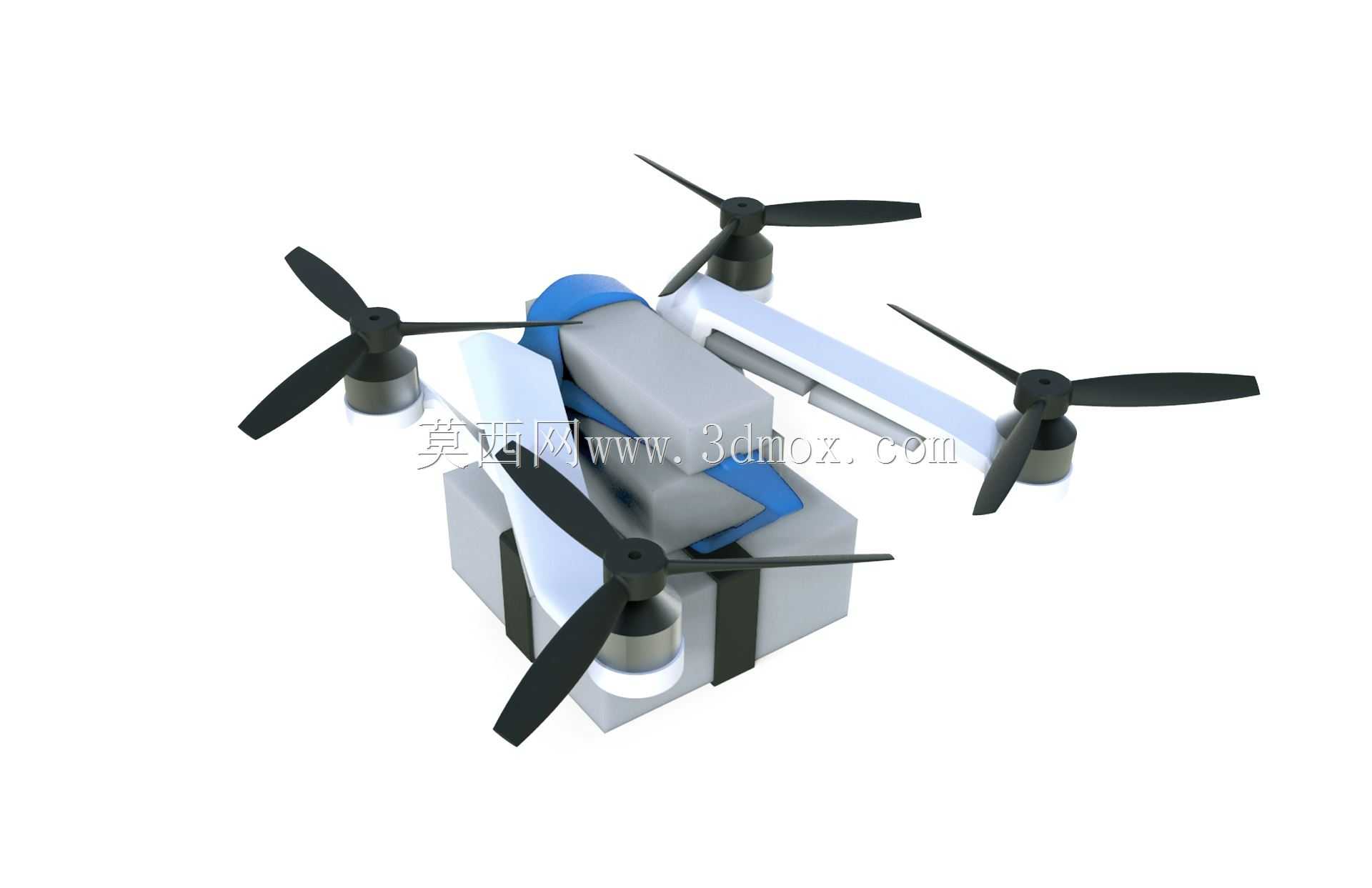

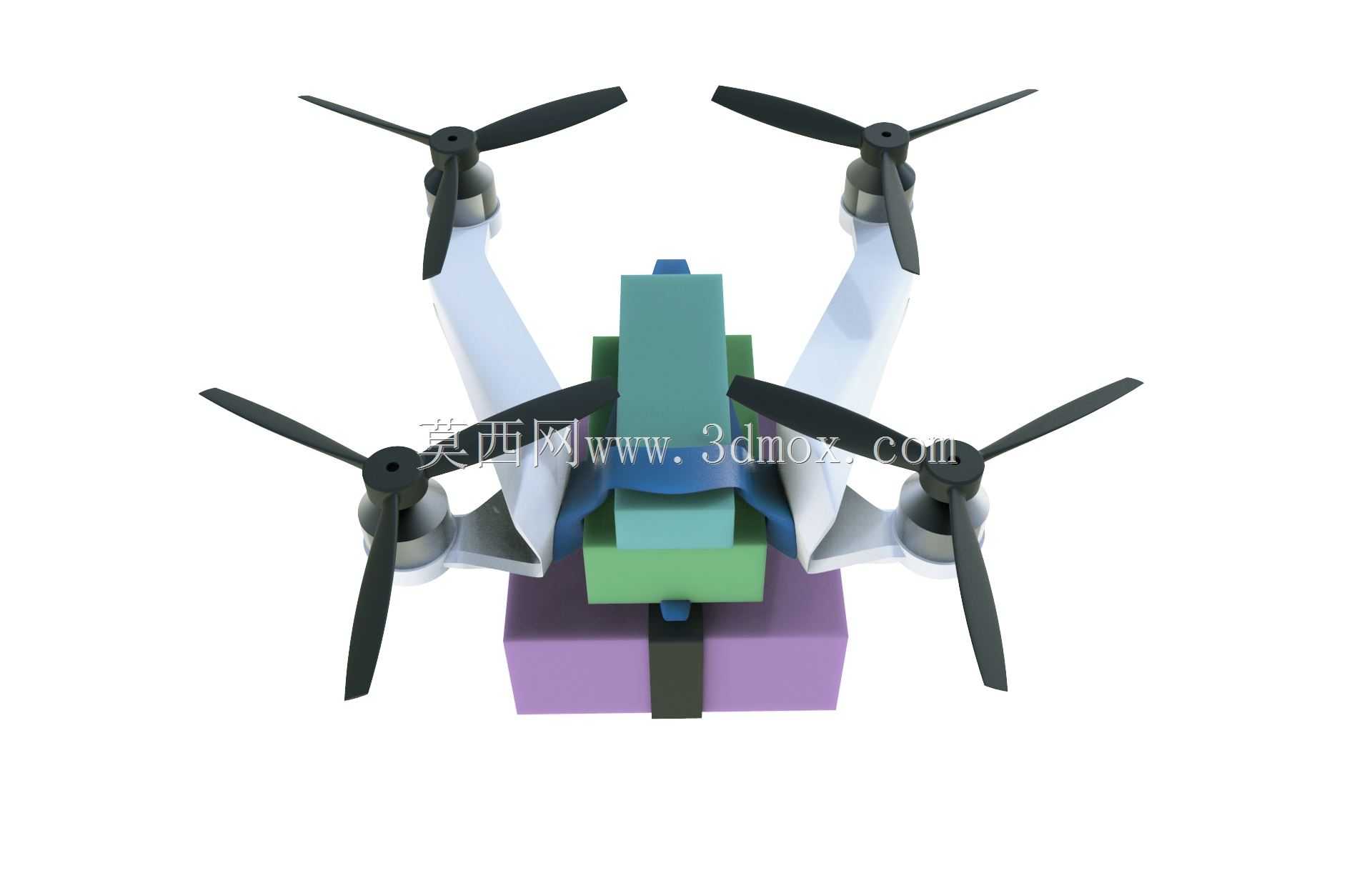

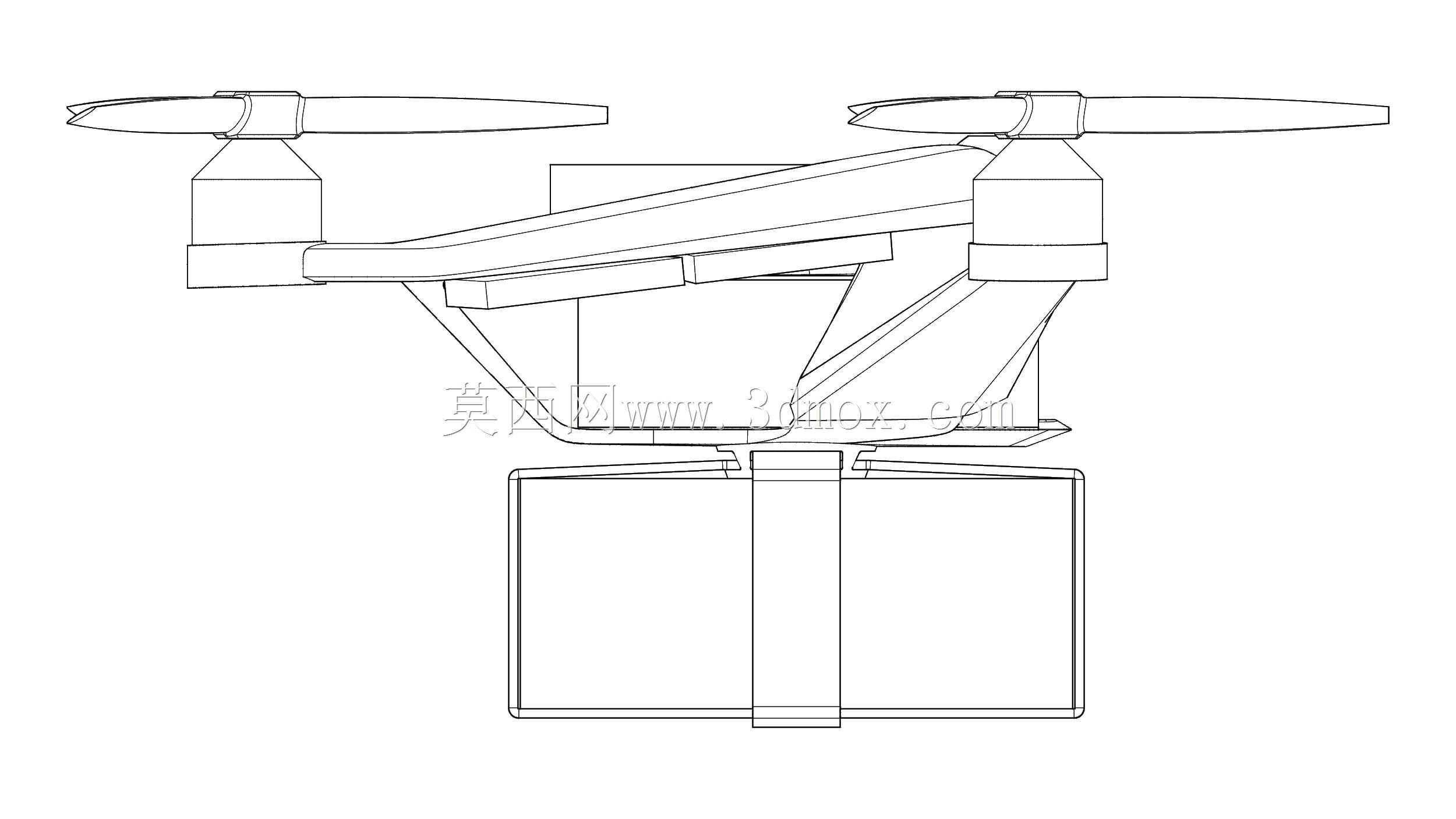

　　外形尺寸方面，该设计在展开状态下，对角旋翼的轴距控制在适合近程作业的区间，既不会因为轴距过小导致抗风性能不足，也不会因为轴距过大影响在楼宇间、林间等狭窄空间的通行能力；机臂采用可快拆的连接结构设计，收纳状态下可以将机臂折叠贴合到机身侧面，配合下置的载荷舱结构，收纳后的整体轮廓接近规整长方体，能够直接放入常规的便携设备收纳箱，不需要定制专用的储运包装箱，降低了设备转场运输的成本。载荷舱设置在机身下部靠前的偏移位置，舱体采用框架式围挡结构，既可以对挂载的箱体物资起到侧向限位作用，避免飞行过程中物资滑移，也不会完全遮挡机身下部的视觉传感器视野，保证飞行器在低空作业时的避障功能正常工作。

　　从功能特性上看，四个旋翼动力单元的安装座预留了标准的电机安装孔位，能够适配不同KV值的无刷电机，搭配对应尺寸的螺旋桨，可以根据作业场景的需求调整动力输出配比：如果是侧重大载重的物资投送场景，可以搭配低KV大扭矩电机搭配大尺寸螺旋桨，提升单架次的挂载能力；如果是侧重灵活机动的巡检航拍场景，可以搭配高KV电机搭配小尺寸螺旋桨，提升飞行器的姿态响应速度。机身主体的内部舱室预留了飞控模块、电池、图传设备的安装位，各个模块的安装位置都做了走线槽设计，避免内部线束干扰旋翼转动或者传感器信号，电池安装位靠近整机重心位置，更换电池时不会导致整机重心出现大幅偏移，减少换电后的飞控校准流程。

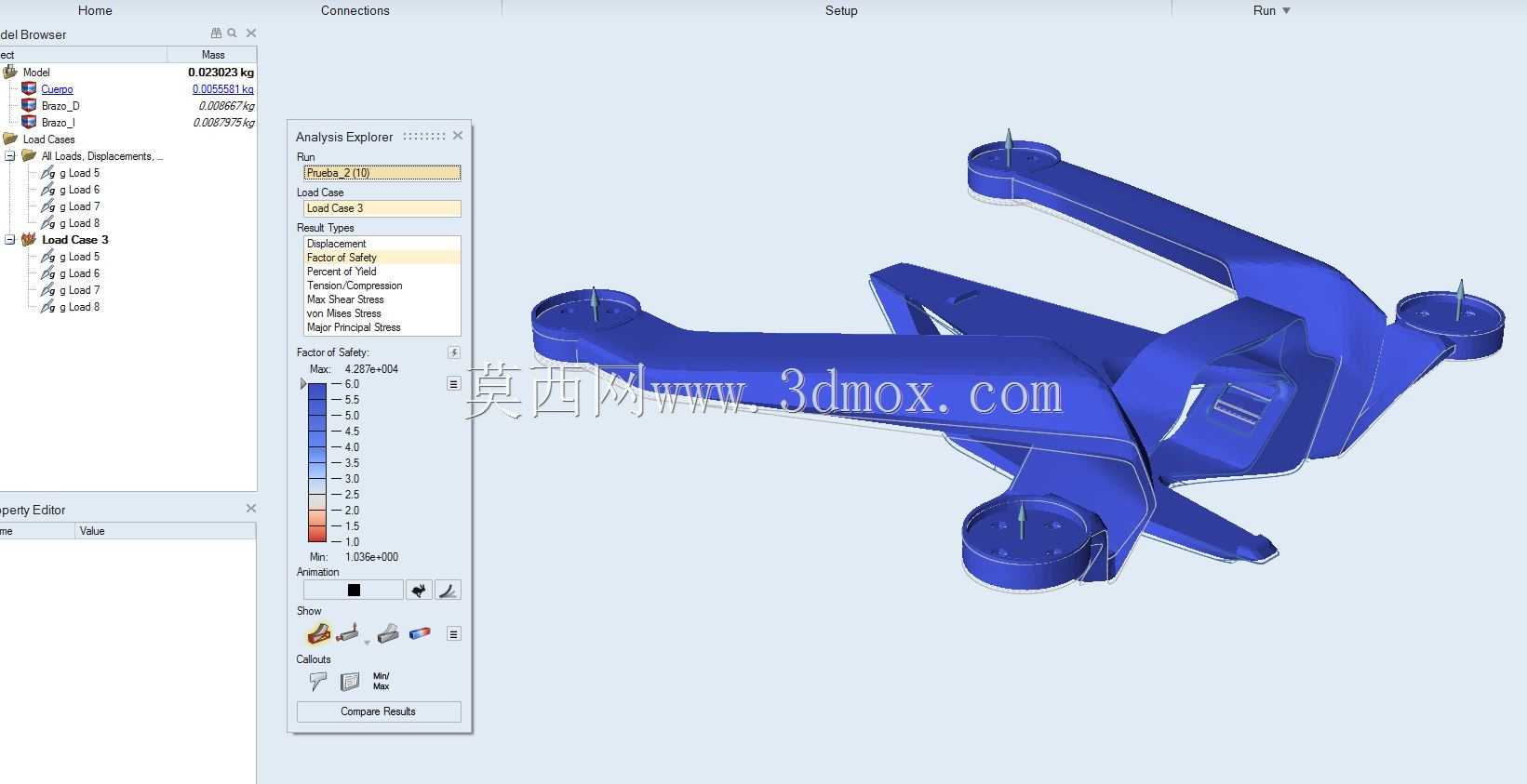

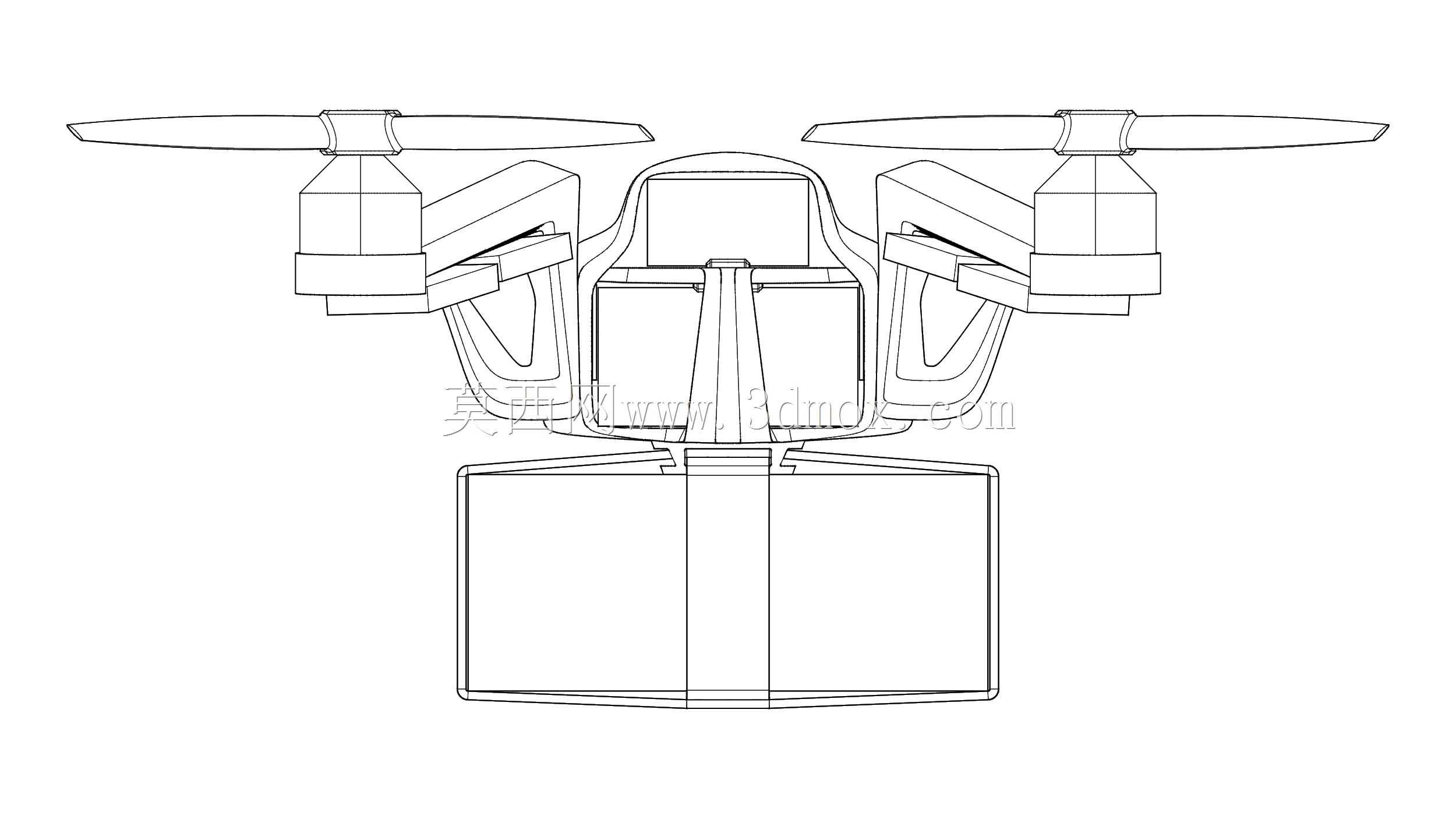

　　设计过程中没有刻意追求结构的视觉对称，而是基于实际作业中的受力情况调整各个结构件的壁厚：靠近载荷舱的机身框架位置做了局部加厚处理，承受挂载物资的主要载荷，机臂根部的连接位置做了加强筋结构，抵消飞行过程中机臂产生的振动应力，非受力位置的结构件则做了镂空减重处理，在保证整体结构强度满足飞行工况要求的前提下，尽可能降低整机的结构重量，提升有效载荷占比。起落架的高度设置兼顾了载荷舱的离地间隙与降落稳定性，足够的离地高度可以保证挂载的物资在降落时不会直接触碰地面，避免物资受冲击损坏，起落架的支脚位置做了加宽处理，在不平整的野外场地降落时也能保持足够的支撑稳定性，减少侧翻风险。

　　不同于传统对称四旋翼需要将载荷严格挂载在整机正中心的要求，这款非对称布局的设计允许载荷在一定范围内的重心偏移，通过飞控系统的动力调节自动平衡力矩，实际使用时不需要每次挂载物资都反复调整重心位置，能够缩短作业前的准备时间，提升高频次作业场景下的工作效率。机臂的角度偏移设计还让旋翼的下洗气流形成了互补的流场，减少了旋翼之间的气流干扰，提升了悬停状态下的稳定性，尤其是在低空作业时，能够降低地面效应对飞行器姿态的影响，保证挂载物资投放的位置精度。
