Sigma型门窗用塑料球形搭扣锁结构设计

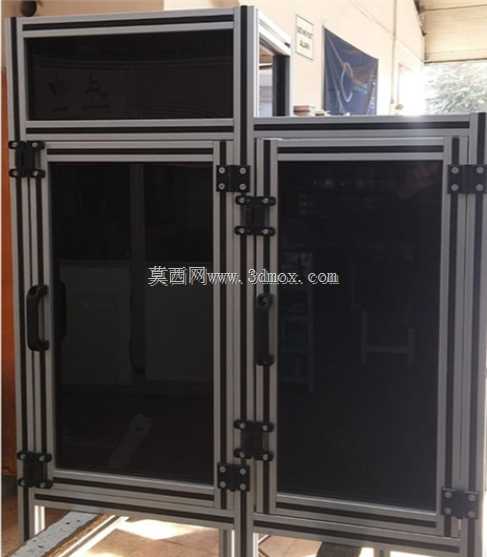

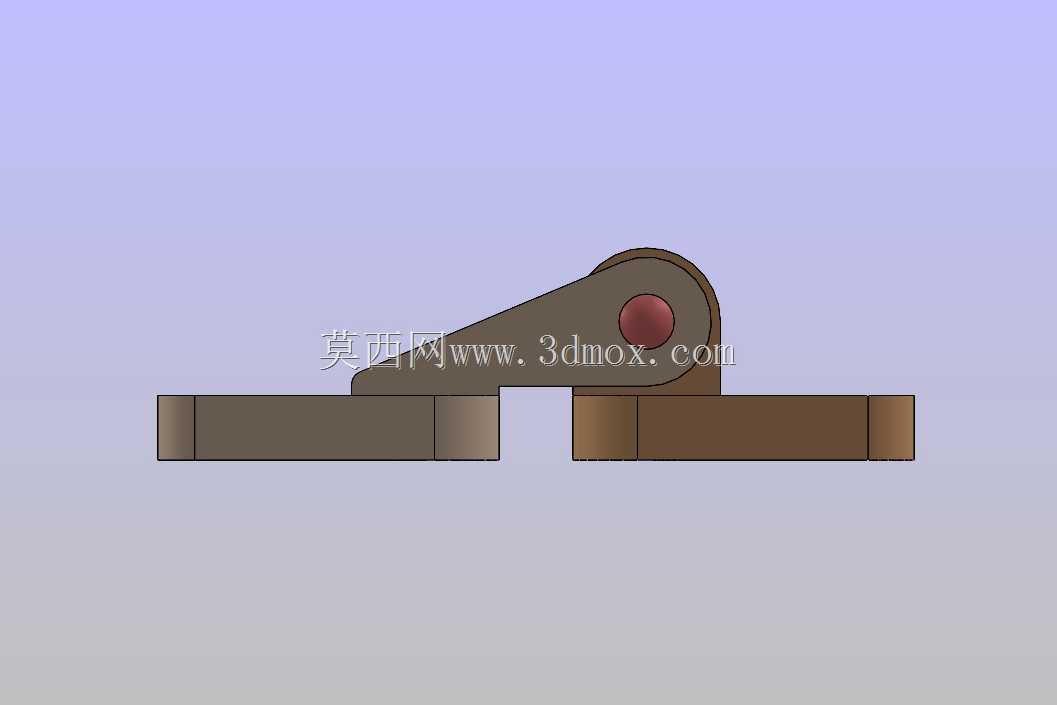

　　在民用门窗、工业设备舱门、轻型柜体的快开锁紧场景中，这类塑料球形搭扣锁是替代传统金属搭扣的高适配性方案，尤其适用于Sigma型型材搭建的框架结构，比如洁净车间隔断门、设备检修侧门、仓储轻型柜门等场景，既可以满足日常频繁开合的锁紧需求，又能避免金属锁具易锈蚀、磕碰掉漆、导电的问题，适配塑料、铝合金、复合板材等多种基材的安装面。从实际使用逻辑来看，这款锁具采用扳扣式锁紧原理，通过中部球形锁芯的转动卡位实现锁止与解锁，操作时仅需单指扳动锁扣拨片即可完成开合，不需要额外工具，开合行程短，锁止后无明显旷量，能抵消安装面1-2mm的装配公差，不会因为型材拼接的细微误差出现锁不上或者锁合后松动异响的问题。设计过程中首先考虑的是安装适配性，

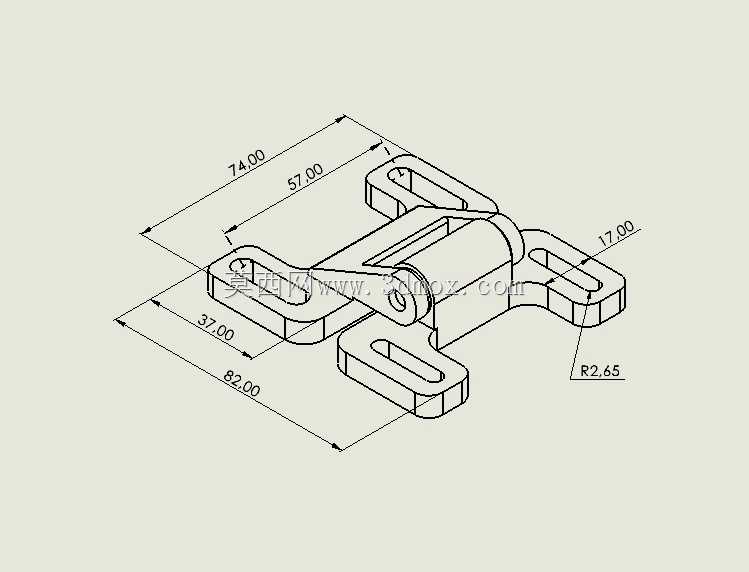

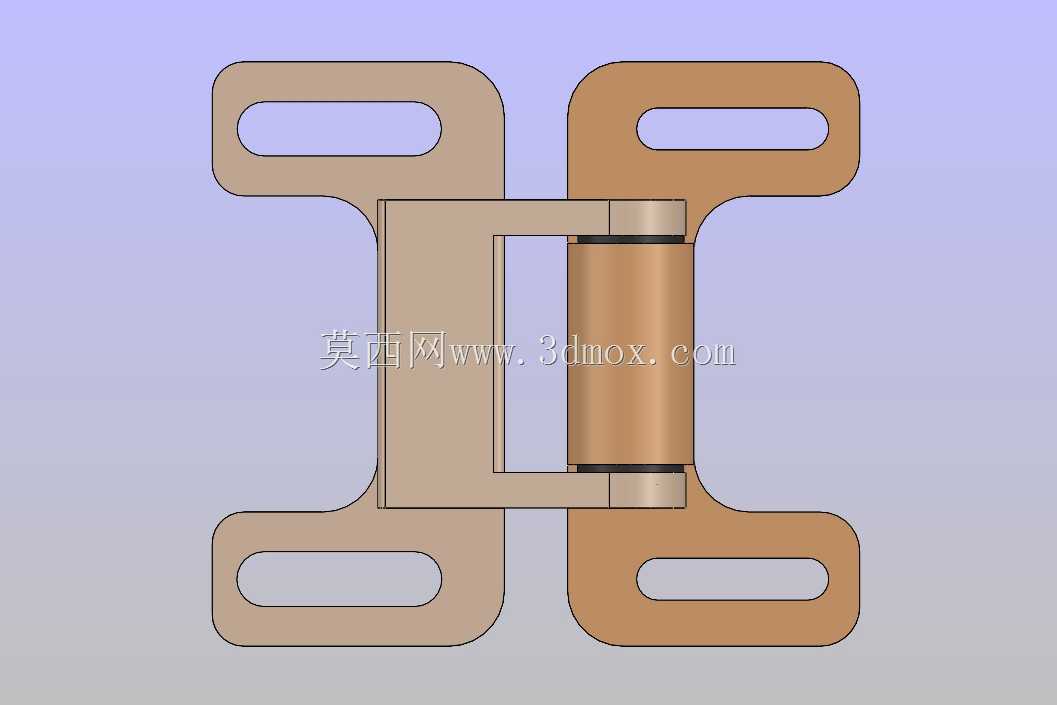

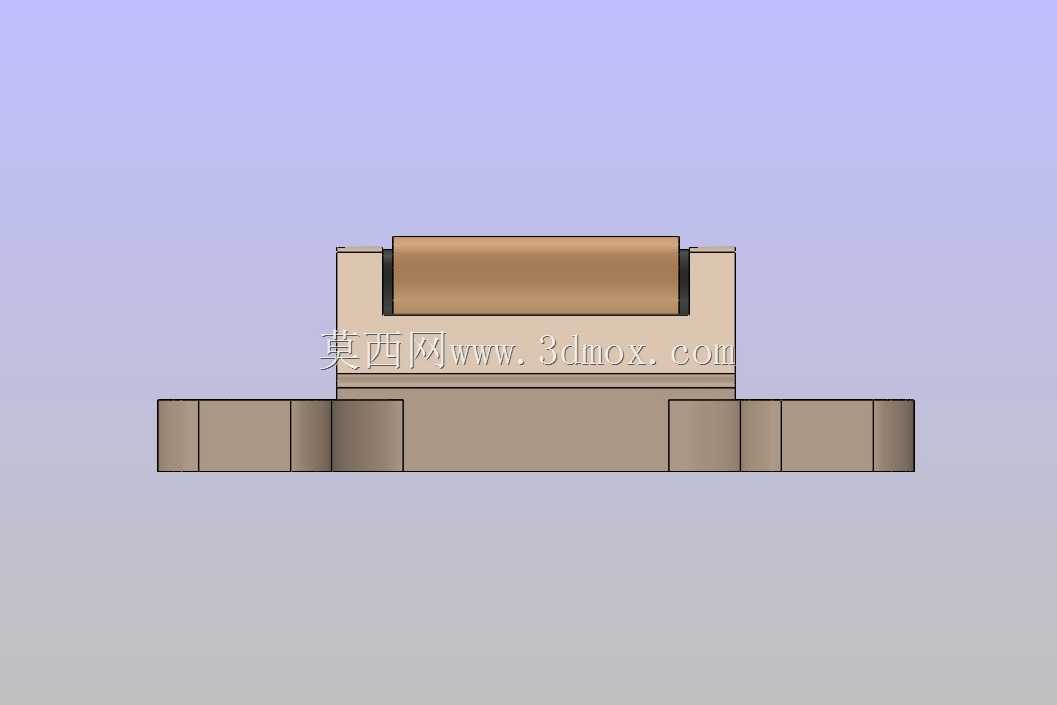

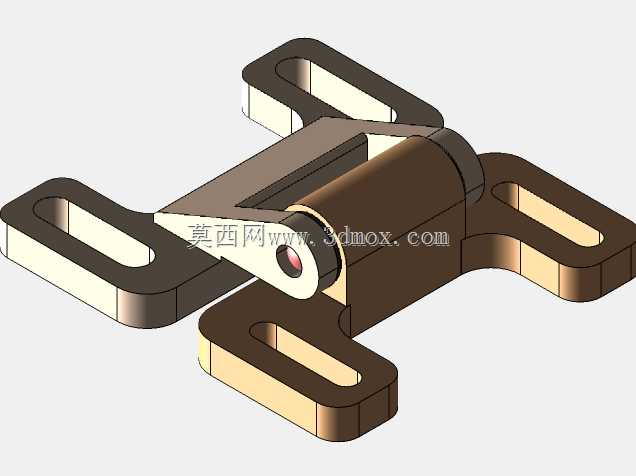

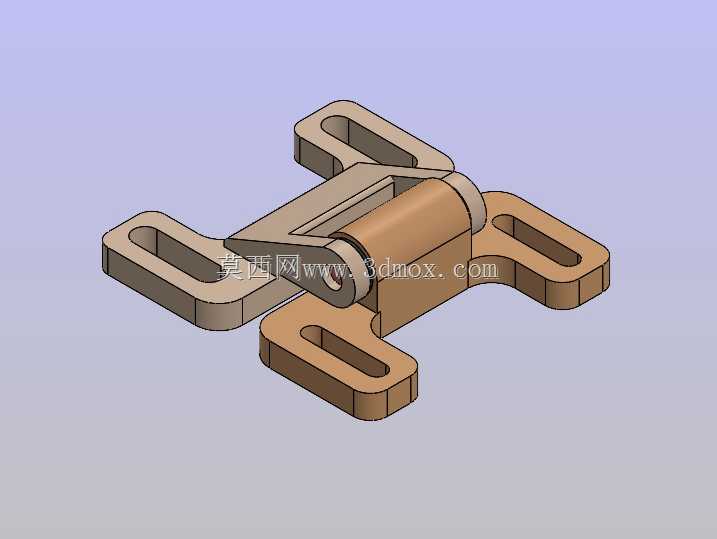

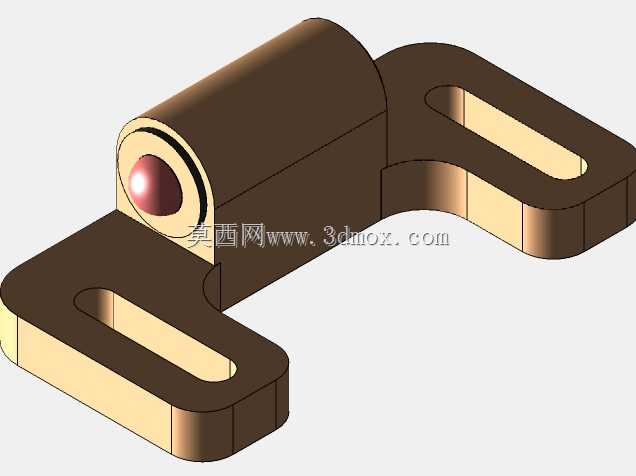

　　整体安装底座采用对称式双安装耳设计，两个安装耳上预留长条形调节孔，安装时可以根据实际型材的孔位偏差前后微调锁体位置，不需要在型材上二次扩孔，降低现场安装的加工难度。从尺寸边界来看，锁体整体总长82mm，总宽度方向两个安装耳的外侧间距为74mm，锁芯主体的中心距安装基准面的高度适配15-20mm厚度的门窗框体，安装耳上的长孔长度17mm，宽度适配M4-M5规格的自攻螺丝或者抽芯铆钉，锁扣配合端的圆角R2.65，既避免了锐边划伤操作人员，也能在锁合过程中起到导向作用，让锁舌顺利卡入卡位，不会出现卡滞。锁体的核心锁紧部位采用球形接触面设计，相比传统的平面搭扣，球面接触的受力更均匀，长期频繁开合不会出现局部磨损导致的锁合间隙变大，

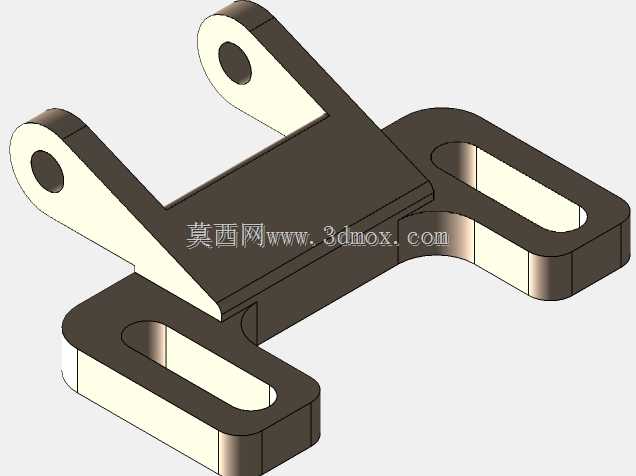

　　塑料材质本身具备一定的自润滑特性，不需要额外加注润滑脂，在无尘车间、食品加工区域这类对油污有严格限制的场景也能正常使用。设计时特意将锁体的外露棱边全部做了R1以上的圆角处理，没有尖锐突出结构，避免人员通行时磕碰受伤，整体结构没有细小的零散零件，长期使用不会出现零件脱落的问题，适配-10℃到60℃的使用环境，普通室内场景下使用寿命可以达到万次以上开合。安装时需要注意，锁体底座需要固定在门窗的固定框侧，配套的锁钩固定在活动门扇侧，两者的安装高度差需要控制在±1mm范围内，横向偏差不超过2mm，通过安装耳上的长孔调整到位后再拧紧固定件，锁合后扳动拨片的力度控制在15-20N，既不会因为太松导致门扇受震动自行弹开，

　　也不会因为太紧导致开合费力。相比金属搭扣，这款塑料球锁的整体重量仅为同规格金属锁的三分之一，不会给轻型门扇增加额外的负重，也不会在长期使用过程中因为锈蚀污染门窗型材表面，尤其适配PVC材质的塑料门窗、铝合金型材框架的设备舱门，在通讯机柜、户外轻型配电箱、洁净室传递窗等场景也有很高的适配性。结构建模过程中，所有配合面都预留了0.2mm的装配间隙，考虑塑料件的成型收缩率，壁厚控制在2-2.5mm范围内，避免注塑成型时出现缩痕、翘曲问题，安装耳的位置做了局部加厚处理，拧紧固定螺丝时不会出现安装耳开裂的问题，锁芯的转动部位做了限位结构，扳动到锁止位置和解锁位置都有明显的到位手感，操作人员不需要观察锁具状态，仅凭手感就能判断是否锁合到位。
