适配45系铝型材的地板连接固定件

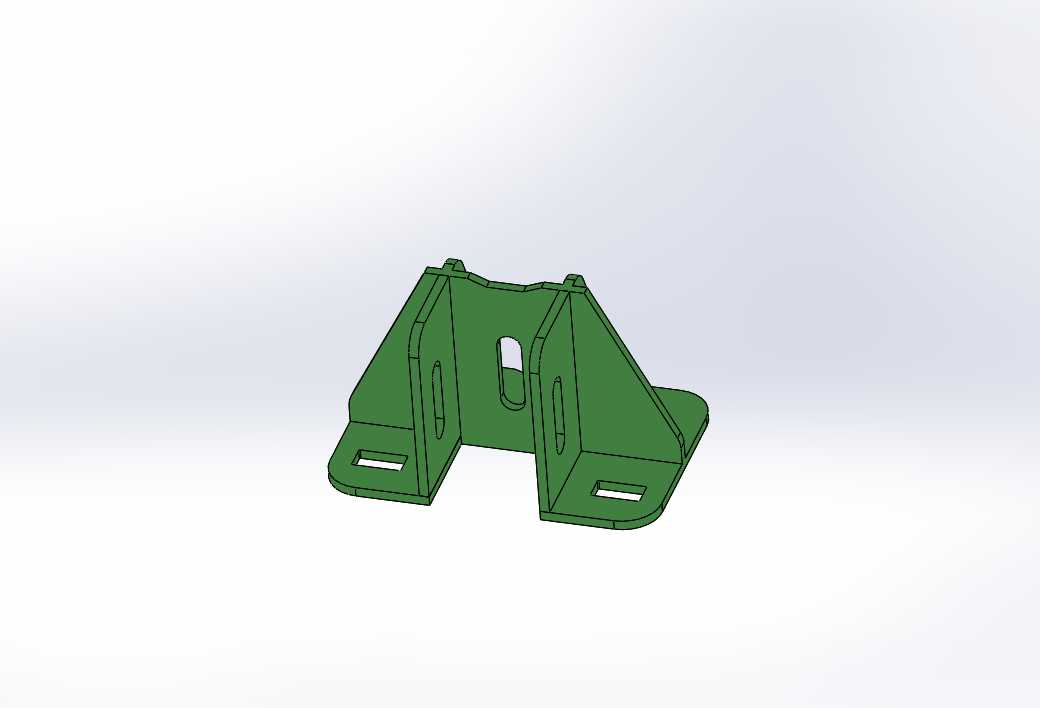

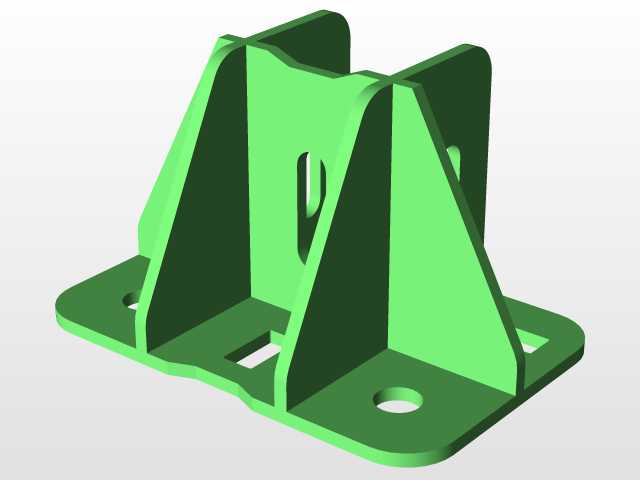

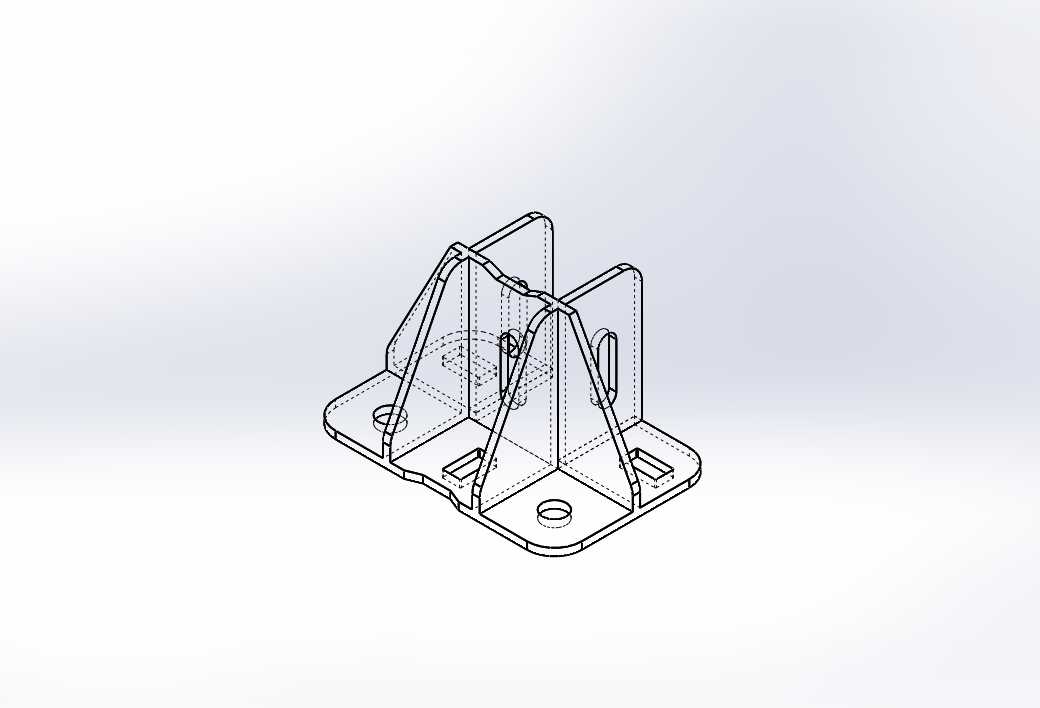

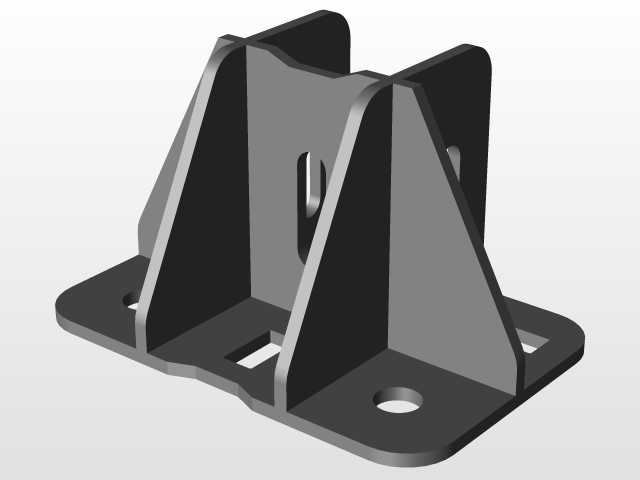

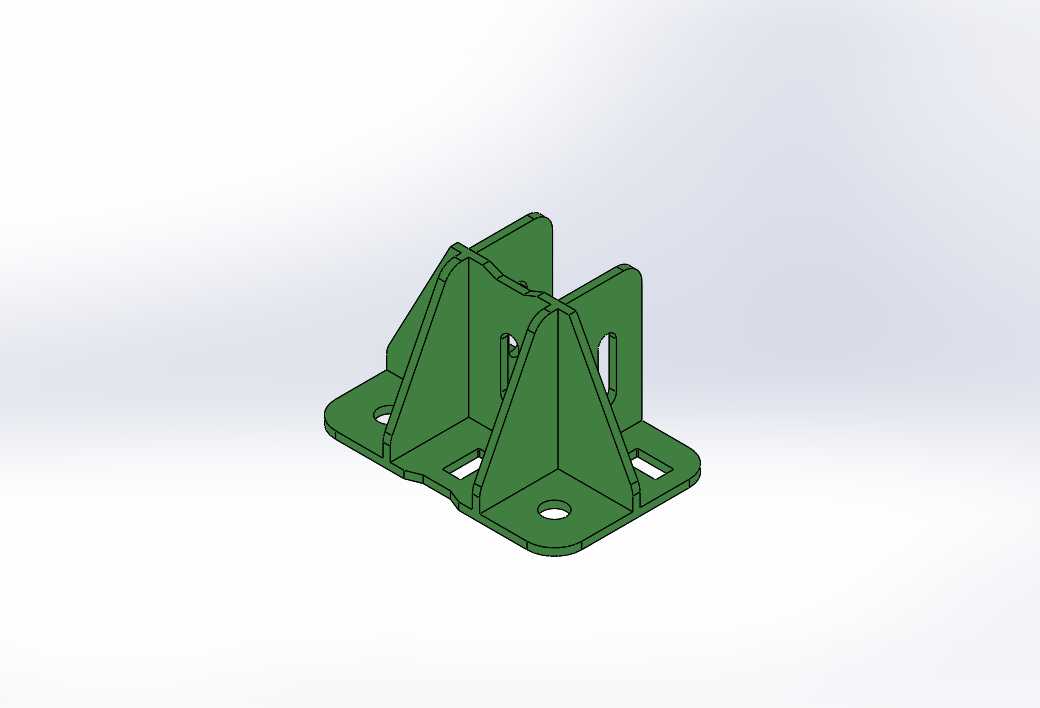

　　在工业铝型材搭建的设备机架、生产线工作台、物料周转架以及工业防护围栏的底部铺装场景中，地板与型材框架的连接可靠性直接决定了整套结构的抗侧移能力与长期使用稳定性，这款适配45x45规格铝型材的地板连接件，就是针对这类场景开发的专用过渡固定零件。很多现场安装人员在做铝型材框架底部封板时，常遇到直接用自攻螺丝锁附铝型材槽口容易滑牙、地板受踩踏振动后螺丝松脱、封板与型材之间存在装配间隙导致积灰藏污的问题，这款连接件的结构设计正是围绕这些现场痛点展开。从结构上看，零件整体采用带加强筋的U型支座构型，底部设置带安装孔的法兰翻边，两侧立板对应铝型材的槽口位置开有长圆形调节孔，中间的三角加强筋从底板一直延伸到立板上部，

　　在不额外增加零件整体厚度的前提下，大幅提升了支座的抗弯折与抗剪切能力，避免长期受载后立板出现外翻变形。安装边界上，这款连接件的立板内间距刚好匹配45系列铝型材的端面宽度，安装时可直接卡入型材端部的槽位，不需要额外做型材的二次裁切加工，底部法兰的安装孔位预留了足够的螺丝沉头空间，锁附地板的螺丝头不会突出法兰表面，保证地板铺装后表面平整无凸起。两侧立板的长圆孔设计给现场安装预留了2-3mm的调节余量，能抵消型材下料时的长度公差、地板裁切的尺寸误差，降低现场装配的对位难度，不需要安装人员反复修配零件就能完成装配。在实际应用场景中，这类连接件除了用于工业铝型材框架的底部地板固定，还可用于铝型材搭建的梯架踏步固定、设备检修平台的踏板连接、

　　物料货架层板与立柱的连接加固，相比采用角码加螺栓的拼接固定方式，这种一体成型的连接件减少了装配时的零件数量，不需要在型材槽内提前预埋螺母，直接通过侧面的锁紧螺丝就能完成与型材的固定，装配效率能提升40%以上。设计过程中，针对零件的受力特性做了对应的结构优化：底部法兰的四个角做了圆角过渡，避免应力集中导致的法兰断裂，加强筋的厚度设置为立板厚度的0.8倍，在保证支撑强度的同时避免零件成型时出现缩痕，立板上的安装孔边缘做了翻边强化，提高孔位的抗挤压能力，避免螺丝锁紧时孔位开裂。零件的表面采用喷塑处理，适配工业场景的防锈防腐蚀需求，在车间多油污、多粉尘的环境下也能长期保持结构强度，不会出现锈蚀导致的连接失效。从选型适配角度看，

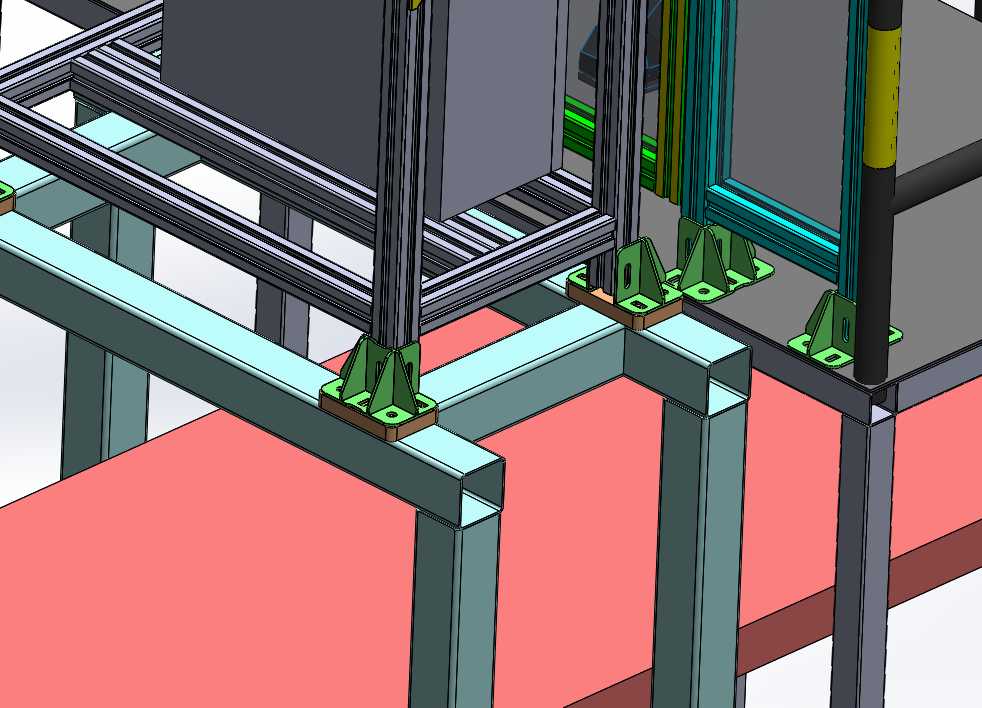

　　这款连接件不仅能适配标准45x45规格的欧标铝型材，对于截面尺寸接近的其他系列型材，只要立板间距匹配，也可通过调节长圆孔的锁紧位置完成安装，通用性较强。在做整套铝型材结构的三维建模时，可直接将该零件的模型调入装配体，通过配合约束快速完成与型材、地板的装配模拟，提前验证安装孔位的对齐度，检查是否存在装配干涉，减少现场安装时的错装、漏装问题。相比采用焊接方式连接地板与型材框架，这种可拆卸的连接件结构方便后期的设备维护与地板更换，不需要破坏型材本身的结构，拆解后型材可重复利用，降低了设备改造成本。在重载场景下，可通过加密连接件的布置间距来提升整体承载能力，比如在人员走动频繁的检修平台位置，将连接件的安装间距从常规的500mm缩小到300mm，就能满足更高的承载要求，不需要更换其他规格的连接零件。
