扭转式金属连接铰链结构设计

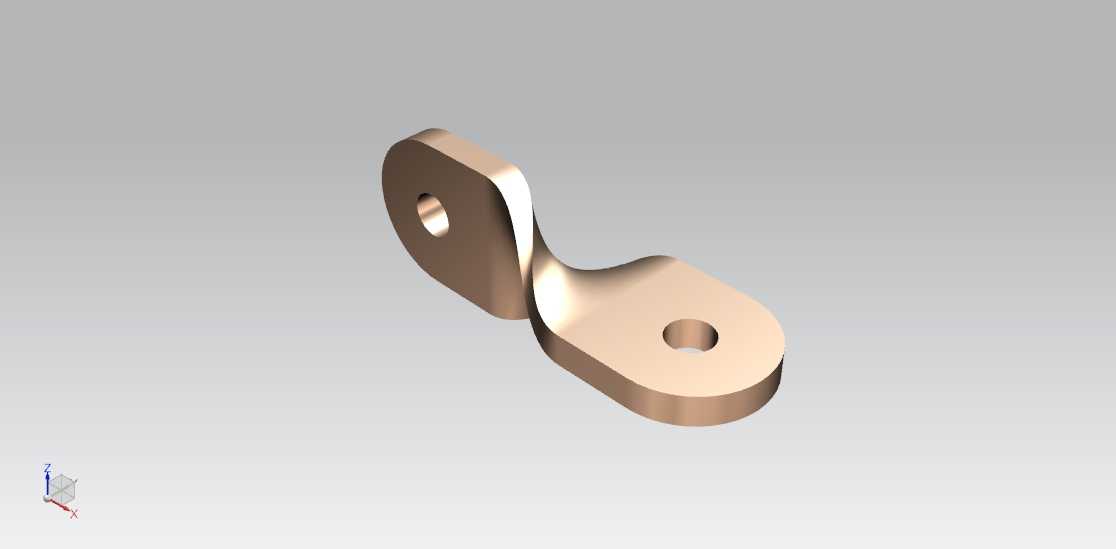

　　在小型通讯设备、便携电子终端的内部结构连接场景中，这类扭转式金属铰链的应用十分普遍，区别于常规平面合页类铰接件，它能够在两个呈空间夹角的安装面之间实现稳定的铰接约束，同时承担一定的结构限位与载荷传递作用。日常做结构选型时，很多人容易忽略这类非平面铰接件的安装边界，常规合页仅能适配同一平面内的转动需求，当两个待连接的安装基面存在90度以内的空间扭转角度时，强行使用平面合页会带来安装应力集中、转动卡滞、长期使用后连接松动等问题，而这款扭转铰链的本体通过中间段的平滑扭转弯折，直接适配两个存在空间夹角的安装位，不需要额外增加转接垫片或者调整安装基面的角度，能够大幅精简内部结构的安装工序。

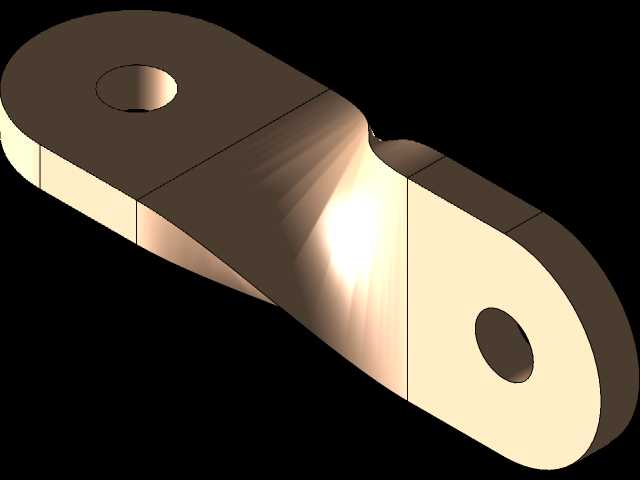

　　从功能特性来看，这款铰链两端的安装耳片均设计为带安装孔的平板结构，孔位为标准圆形通孔，可适配常规的圆柱头螺钉或者铆钉进行固定，安装时不需要对孔位做额外的锪孔加工，只要两个待连接件的对应安装孔位同轴度控制在0.1mm以内，就能实现顺畅的转动配合。中间的扭转过渡段采用等截面平滑过渡设计，没有尖锐的应力集中棱角，在承受反复开合的交变载荷时，应力能够沿着扭转曲面均匀分散，不会在弯折位置出现应力断裂的问题，这一点在做有限元校核时需要重点关注，很多新手建模时容易把扭转段做的过薄或者弯折半径过小，实际测试时往往开合几千次就会出现金属疲劳裂纹。

　　设计这类铰链的时候，首先要明确两端安装面的空间夹角，根据实际安装空间的大小确定扭转段的长度，扭转段过短会导致弯折角度过大，成型时金属内部的残余应力过高，后续表面处理或者使用过程中容易出现变形；扭转段过长则会占用过多的内部安装空间，不符合小型电子设备紧凑化的设计要求。两端耳片的厚度需要根据实际承受的载荷来确定，常规便携通讯设备上使用的这类铰链，耳片厚度一般在1.5mm到3mm之间，既能够保证足够的结构强度，又不会过度增加整体重量。安装孔的中心到耳片边缘的距离需要控制在孔径的1.5倍以上，避免安装时螺钉压紧力导致耳片边缘开裂，同时两个耳片上的安装孔轴线需要保持平行，否则安装后会出现转动阻尼不均匀、开合卡顿的问题。

　　从安装边界来看，这款铰链在完全闭合状态下，两个耳片的外端面不会出现干涉，转动过程中中间扭转段的运动包络需要提前在整机结构中预留足够的空间，避免转动时和周边的电路板、线束或者其他结构件发生摩擦。金属材质的选择上，一般采用不锈钢或者锌合金作为基材，不锈钢材质的强度更高、耐磨损性能更好，适合开合频率较高的使用场景；锌合金的成型精度更高、表面处理效果更好，适合对外观质感有要求的外露连接位置。表面处理一般采用喷砂氧化或者电镀工艺，既能够提升金属的耐腐蚀性能，也能让外观质感和整机的金属风格保持统一。

　　在实际装配过程中，这类铰链的转动阻尼可以通过调整安装螺钉的压紧力来微调，不需要额外增加阻尼垫片，当需要更稳定的阻尼手感时，可以在铰接配合面增加一层薄的聚四氟乙烯垫片，既能够减少金属之间的直接摩擦，提升使用寿命，也能避免长期开合后出现的金属磨损异响。很多结构工程师在选型时容易只关注铰链的静态尺寸，忽略转动过程中的包络空间，导致装机后出现转动干涉，反复修模调整反而耽误项目进度，在建模阶段就需要把铰链的整个转动行程做运动仿真，确认各个角度下和周边零件的间隙都保持在0.3mm以上，才能保证后续量产装配的顺畅性。这类扭转铰链虽然属于小型结构件，但在通讯终端、便携数码产品的连接结构中起到的作用十分关键，其结构设计的合理性直接影响到整机的开合手感、连接可靠性以及长期使用寿命，建模时需要充分考虑成型工艺、装配公差、使用载荷等多方面的因素，不能只追求外观造型的流畅而忽略实际工程应用中的可靠性要求。
