嵌套环形镂空立方结构创意加工样件

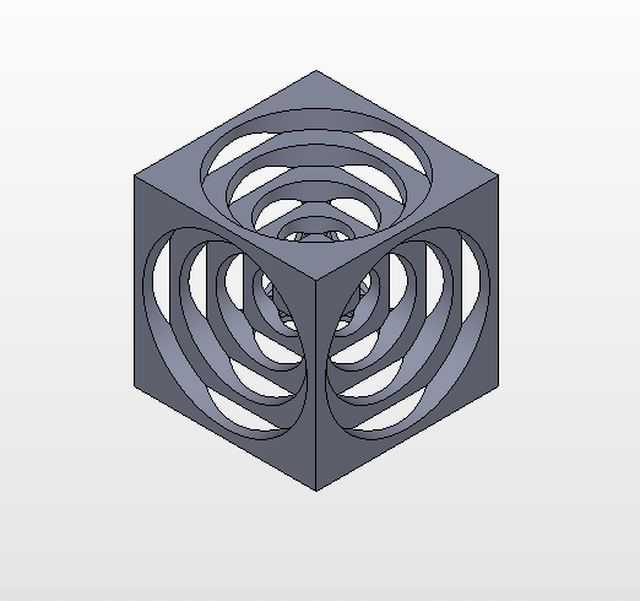

　　该结构件整体以正六面体为基础外轮廓，六个面均开设同轴圆形通槽，槽内设置多层同心环形薄壁，各层环壁沿空间三个正交方向相互贯通连接，形成连续嵌套的空间环形镂空结构。从加工验证场景来看，这类结构常作为多轴联动加工设备的切削测试样件，可同时验证三轴、五轴设备在曲面走刀、薄壁加工、深腔切削过程中的刀具刚性、进给参数匹配度以及机床定位精度，相比常规平面测试块，该结构的连续曲面、正交贯通特征能更全面暴露加工过程中让刀、振纹、过切等工艺问题，帮助工艺人员快速校准切削参数。从结构功能特性来看，该立方壳体的外轮廓为标准正六面，六个面的平面度可作为装夹定位基准，加工时可采用平口钳夹持任意相邻两个立面完成一次装夹，通过转台分度完成其余面的环形结构加工，

　　无需多次重复找正，能有效减少装夹累积误差。内部嵌套的环形薄壁厚度均匀，相邻环之间的间隙宽度一致，这种等壁厚设计既可以验证薄壁加工时的刀具让刀量控制能力，也能测试不同进给速度下薄壁的变形量，为后续同类薄壁结构件的加工参数制定提供实测数据支撑。设计过程中，外立方体的边长可根据加工设备的行程灵活调整，常规测试用样件边长控制在80-120mm区间，适配大多数立式加工中心的工作台行程，装夹时无需延伸刀具悬长，可保证切削刚性。各层环形结构的圆心严格对齐立方体各面的几何中心，环形的最大直径与立方体面的内切圆直径保持一致，避免环形边缘超出立方体立面边界，保证外轮廓的完整性。相邻环壁之间的连接筋沿正交方向均匀分布，既保证了整体结构的刚性，

　　避免加工过程中薄壁震颤，也不会因多余结构遮挡走刀路径，减少刀具的空行程长度。从实际应用延伸来看，这类等壁厚嵌套镂空结构经过尺寸缩放后，也可作为缓冲结构的内嵌骨架，利用环形结构的弹性形变吸收冲击载荷，或是作为流体管路中的分流整流构件，通过多层环形间隙对流体进行逐级导流，降低流体紊流带来的管路振动。在建模过程中，需要先绘制单一面的同心环形草图，通过拉伸切除得到单方向的环形槽特征，再利用正交基准面的镜像功能完成其余五个面的特征构建，建模时需注意各方向环形特征的相交处做等半径圆角过渡，避免出现零厚度几何错误，同时圆角半径需匹配加工刀具的底角半径，减少后续编程时的补面操作。加工时优先采用整体硬质合金立铣刀，粗加工时采用分层环切走刀，

　　每层切深控制在刀具直径的1/10以内，避免切削力过大导致薄壁变形，精加工时采用顺铣方式，提高曲面的表面光洁度，各环形内壁的加工走刀需保持连续，减少接刀痕对测试精度的影响。该结构的装夹边界需注意，夹持位置需避开立面的环形加工区域，防止夹钳与刀具发生碰撞，装夹力需控制在合理区间，避免立方体外壳受夹紧力产生形变，导致加工完成松开后环形结构出现尺寸偏差。
