卧式滚筒型马萨拉物料混合装置结构

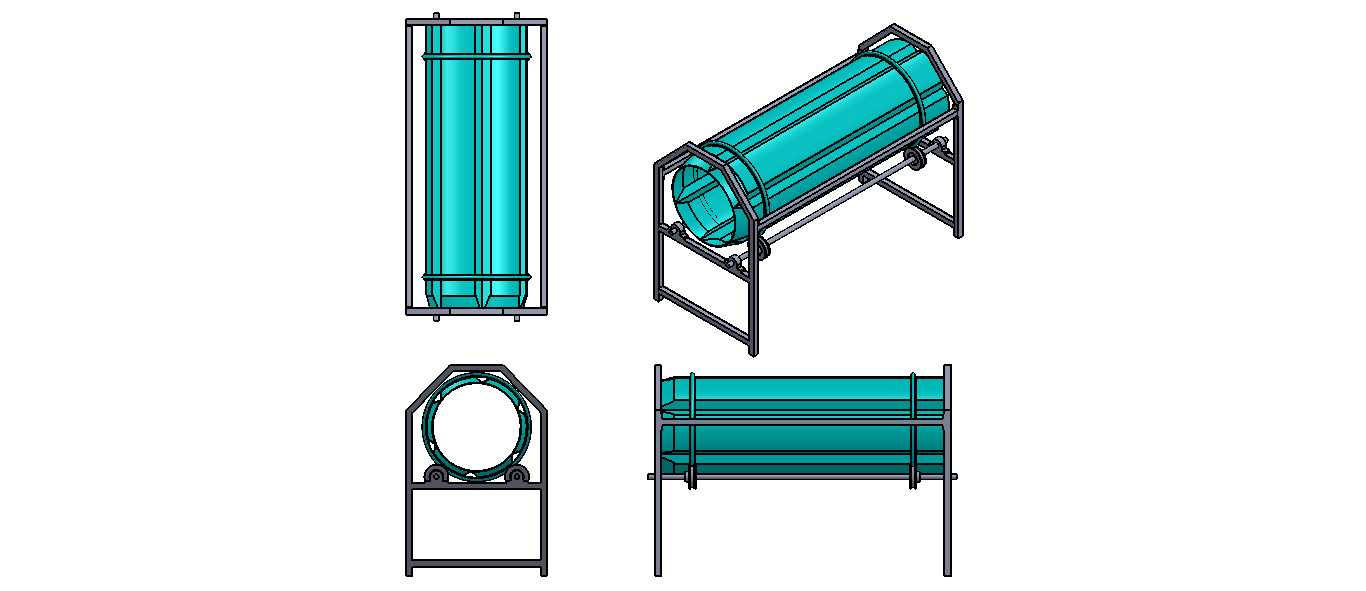

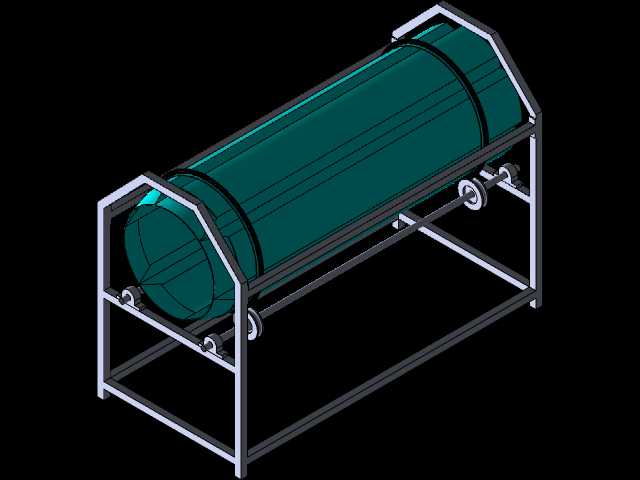

　　在香辛料加工、颗粒状食品原料预处理的生产场景中，这类卧式滚筒混合装置是实现多组分物料均匀掺混的核心作业单元，区别于立式搅拌结构的高剪切特性，滚筒式混合依靠筒身回转带动物料反复提升、抛落、滑移，不会破坏颗粒原料的原有品相，尤其适配马萨拉这类复合香辛料的混配需求——这类原料通常由多种粒径、密度存在差异的香辛料颗粒、碎料组成，既要保证各组分分布均匀，又要避免过度搅拌导致原料破碎出油，影响最终成品的风味与外观。从结构设计逻辑来看，整套装置采用框架式方管焊接机架作为承载基础，机架的立柱与横梁通过满焊连接，焊后做去应力处理，避免长期承载滚筒与满料负载出现结构变形，机架的支脚预留了膨胀螺栓安装孔，可直接固定在混凝土地面，

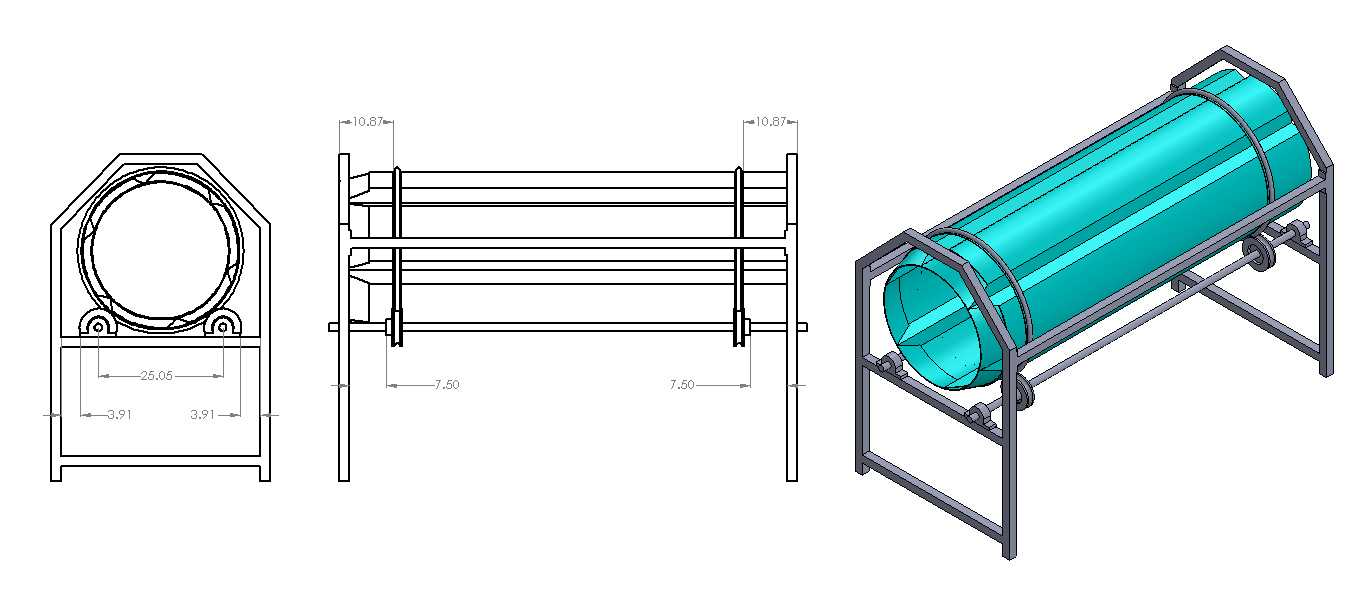

　　安装时需要保证机架上平面的水平度偏差不超过千分之二，防止滚筒运转时出现轴向窜动。滚筒主体采用薄壁圆筒结构，筒身两端设置加强圈提升刚性，避免满料状态下筒身出现椭圆变形，筒身外壁设置两道滚道，与机架上安装的四组托辊配合，其中两组托辊为主动托辊，通过传动轴、链轮链条结构连接驱动端，带动滚筒平稳回转，另外两组为从动托辊，起到辅助支撑、限制滚筒径向跳动的作用，托辊的安装座设计有腰型调节孔，可在安装调试时调整托辊间距与轴线平行度，保证滚道与托辊的接触面积不低于托辊宽度的80%，减少运转过程中的磨损与异响。滚筒的进出料端采用敞口设计，配合端盖实现密封，端盖与筒身采用快拆式卡扣连接，方便操作人员完成上料、出料以及筒身内部的清洁作业，

　　适配食品加工场景定期清理设备内部残留的卫生要求。从安装边界来看，整套装置的横向长度根据单次混料批次容量设计，常规6s规格对应的单次混料容积适配中小批量香辛料加工车间的产能需求，机架的宽度略大于滚筒直径，两侧预留不小于600mm的操作空间，方便操作人员完成上料、设备点检、清洁维护等作业，设备的整体高度控制在成年人胸部操作高度区间，无需额外搭建操作平台即可完成日常操作。在功能实现层面，滚筒的回转转速设计在低转速区间，运转时筒内物料被筒壁摩擦力带到一定高度后，在重力作用下沿物料坡面滑落，同时伴随轴向的轻微窜动，经过15-20分钟的回转作业即可实现多组分物料的均匀混合，混合均匀度变异系数可控制在5%以内，满足复合香辛料的混配工艺要求。

　　设计过程中重点考量了托辊的承载能力匹配，根据滚筒自重加满载物料的总重量核算托辊的轴径与轴承选型，轴承选用带密封结构的深沟球轴承，可阻挡加工过程中的粉尘进入轴承内部，延长维护周期；机架的方管规格选型经过刚度校核，满载状态下机架横梁的最大挠度不超过跨度的1/1000，保证滚筒运转过程中不会出现机架晃动的问题。另外，整套结构没有设置复杂的内部搅拌桨叶，筒体内壁光滑无卫生死角，清洁时只需打开端盖用高压水枪冲洗即可，不会出现物料残留变质的问题，完全符合食品加工设备的卫生设计规范。在实际产线布局中，这类混合设备通常布置在原料预处理工段的末端，上游连接粉碎、筛分设备，下游连接定量包装设备，设备的出料端高度可根据后续包装设备的进料口高度调整机架支脚高度，实现产线的顺畅衔接，不需要额外增加输送转接设备，减少物料在转接过程中的洒落与污染。
