灼热丝阻燃性能测试试验装置结构设计

　　在电工电子产品、家用电器、绝缘材料等行业的质量管控环节，材料的阻燃性能是关乎产品使用安全的核心指标之一，灼热丝试验装置正是模拟产品内部故障条件下灼热元件或过载电阻这类热源引燃附近绝缘材料、可燃结构件的场景，完成材料耐燃性能评定的专用检测设备，广泛应用于第三方检测实验室、电器生产企业质检部门、绝缘材料研发实验室等场景，可对固体绝缘材料、工程塑料、接线端子、电器外壳等试样开展规定温度下的耐燃性能测试，验证材料在接触高温灼热部件时的起火风险、火焰蔓延特性，为产品的安全合规设计提供可靠的试验数据支撑。

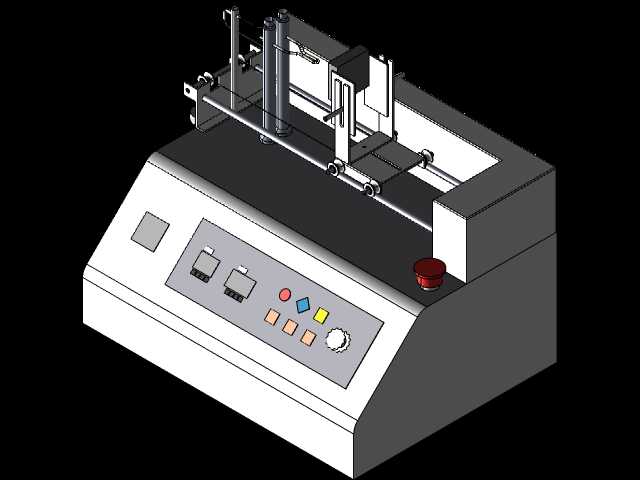

　　从设备的功能实现逻辑来看，整套装置的结构围绕试验流程的核心动作完成布局：前端操作台面集成了试样装夹工位、灼热丝进给机构，操作面板区域集中布置了温度调节控件、加热启停开关、试验启动按钮、急停按钮以及不同功能的状态指示灯，可实现灼热丝加热温度的精准调控、进给行程的限位控制、试验过程的状态指示，右上角的红色急停按钮可在试验出现异常时快速切断设备动力与加热回路，保障试验操作安全。灼热丝进给机构采用双导柱导向结构，保证灼热丝头在接触试样过程中运动平稳无偏移，进给压力可通过配套的配重结构精准控制，确保每次试验时灼热丝对试样的接触压力符合试验标准要求，避免压力偏差导致的试验数据失真。

　　在结构设计思路上，整套设备采用台式一体化布局，下部为设备的控制柜体，内部预留加热控制模块、电气回路的安装空间，柜体采用倾斜式操作面板设计，符合操作人员站立操作时的人机工程学视角，无需过度俯身即可清晰观察面板控件状态、完成参数调节操作。上部的试验工位区域设置了透明防护挡板安装位，可在试验过程中阻隔高温飞溅物、火焰，避免对操作人员造成灼烫伤害，同时不影响试验过程的观察。试样装夹机构采用可调节式夹具，可适配不同尺寸、不同形状的平板试样、异形结构件，夹具位置可沿横向导轨调整，满足不同试验位置的对准需求，装夹操作无需额外专用工具，可快速完成试样的装夹与拆卸，提升批量试验的操作效率。

　　从安装边界与外形尺寸来看，整套设备采用台式放置设计，无需额外的地基固定，可直接放置在标准实验室工作台面上使用，设备底部预留了防滑减震垫安装位，可减少试验过程中机构动作产生的振动传递，保证试验工位的稳定性。设备的横向宽度控制在常规实验室操作台的可用宽度范围内，纵向深度预留了足够的操作空间，操作人员在设备前方即可完成试样装夹、参数设置、试验启动的全流程操作，无需频繁移动位置。设备后部预留了电源接口、通信接口的安装位置，布线时可沿操作台后部走线，避免线缆干扰前部操作区域，设备的整体高度适配站立操作的人机尺寸，操作面板的控件布置间距符合操作习惯，常用的启停按钮、调节旋钮布置在面板最易触及的区域，急停按钮突出于面板表面，可在紧急情况下快速触发。

　　在细节结构处理上，灼热丝的安装位置设置了温度传感器安装位，可实时监测试验过程中灼热丝的头端温度，保证试验温度的准确性；试验工位下方设置了阻燃材料制作的接渣盘，可承接试验过程中滴落的高温熔融物，避免高温滴落物损坏设备台面或引发安全隐患；操作面板上的不同功能控件采用差异化的颜色标识，启动控件、停止控件、报警指示灯采用不同颜色区分，操作人员可快速识别控件功能，降低误操作概率。整套结构的设计完全围绕试验标准的要求展开，所有运动部件的行程、位置精度都匹配试验流程的参数要求，同时兼顾了日常操作的便捷性与安全性，可满足常规阻燃性能测试的使用需求。
