追踪器排气管道结构三维设计

　　在小型动力追踪设备的排气系统设计中，排气组件的结构合理性直接影响设备运行的背压稳定性、排气噪音控制以及整机布局的紧凑性，这套排气结构的三维建模完全围绕实际装机的工况需求展开，没有冗余的装饰性设计，每一处结构都对应明确的功能指向。从实际应用场景来看，这类排气结构多用于小型履带式追踪作业设备、便携式动力追踪装置的动力单元配套，需要在有限的安装空间内完成废气导流、初步降噪以及管路走向适配，避免排气气流直吹设备本体的传感组件或者操作人员，同时还要兼顾户外作业时的防磕碰、防杂物侵入需求。整个排气组件采用分段式结构设计，主体为长条形的消音腔体，腔体截面做了带圆弧过渡的多边形设计，相比纯圆柱腔体，

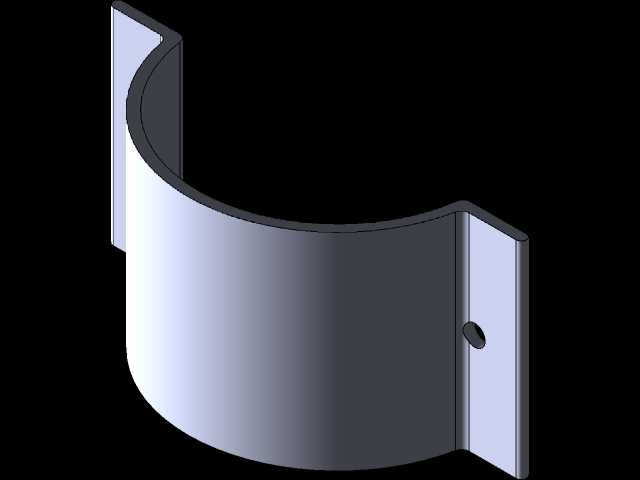

　　这种截面在相同容积下能更好地适配设备侧方的安装空间，减少对设备内部其他组件的空间挤占，腔体侧壁预留的长条形凹槽一方面是为了增加壳体的结构刚度，降低排气脉冲带来的壳体共振噪音，另一方面也可以作为安装定位的卡位结构，配合卡箍就能快速完成腔体在设备机架上的固定，不需要额外设计复杂的安装支架，能有效降低整机的装配复杂度。腔体上端连接的是向上倾斜的弯管排气口，弯管角度经过反复适配，最终确定的倾斜角度可以让排气气流斜向上导出，避免设备在泥泞、多尘环境作业时，排气气流直接吹起地面的扬尘遮挡设备的追踪传感模块，同时弯管的端部做了收口处理，能在排气出口处形成一定的气流加速效果，减少雨水、落叶等杂物从排气口倒灌进入腔体内部的概率。

　　腔体下端设置了两个接口，主接口用于对接动力单元的排气出口，接口处做了阶梯式的插接结构，装配时可以直接套入动力端的排气接嘴，配合耐高温密封环就能实现可靠密封，不需要额外焊接或者采用法兰连接，能大幅提升现场装配和后期维护的效率；侧方的斜向小接口是冷凝水和积碳的排出口，接口朝向斜下方，设备停机状态下腔体内凝结的水汽、积累的少量积碳残渣可以顺着这个接口自动排出，避免长期堆积堵塞排气通路，影响动力单元的输出效率。在建模过程中，所有管路的弯折处都做了大圆角过渡处理，没有出现直角弯折的结构，这是为了减少排气气流在管路内部的流动阻力，降低排气背压，避免因为管路阻力过大导致动力单元出现功率下降、油耗升高的问题；消音腔体的内部做了分隔式的腔室设计，

　　通过不同腔室的容积变化抵消排气脉冲的压力波动，相比直通式排气管，能把排气噪音降低15到20分贝，满足户外作业的噪音管控要求。从安装边界来看，整个排气组件的最大外轮廓尺寸经过严格控制，主体腔体的直径不超过设备侧方安装位的预留宽度，上下管路的延伸长度也控制在设备整体外轮廓以内，避免设备在狭窄空间穿行时突出的管路被障碍物磕碰变形；所有接口的位置都和动力单元、机架安装位的坐标完全匹配，建模时已经预留了足够的装配间隙，不需要后期装机时再做切割、弯折调整，拿到三维模型就可以直接导出工程图进行加工生产，不管是采用薄壁不锈钢冲压焊接，还是采用耐高温工程塑料注塑成型，都能直接套用这个结构尺寸，不需要再做二次结构优化。
