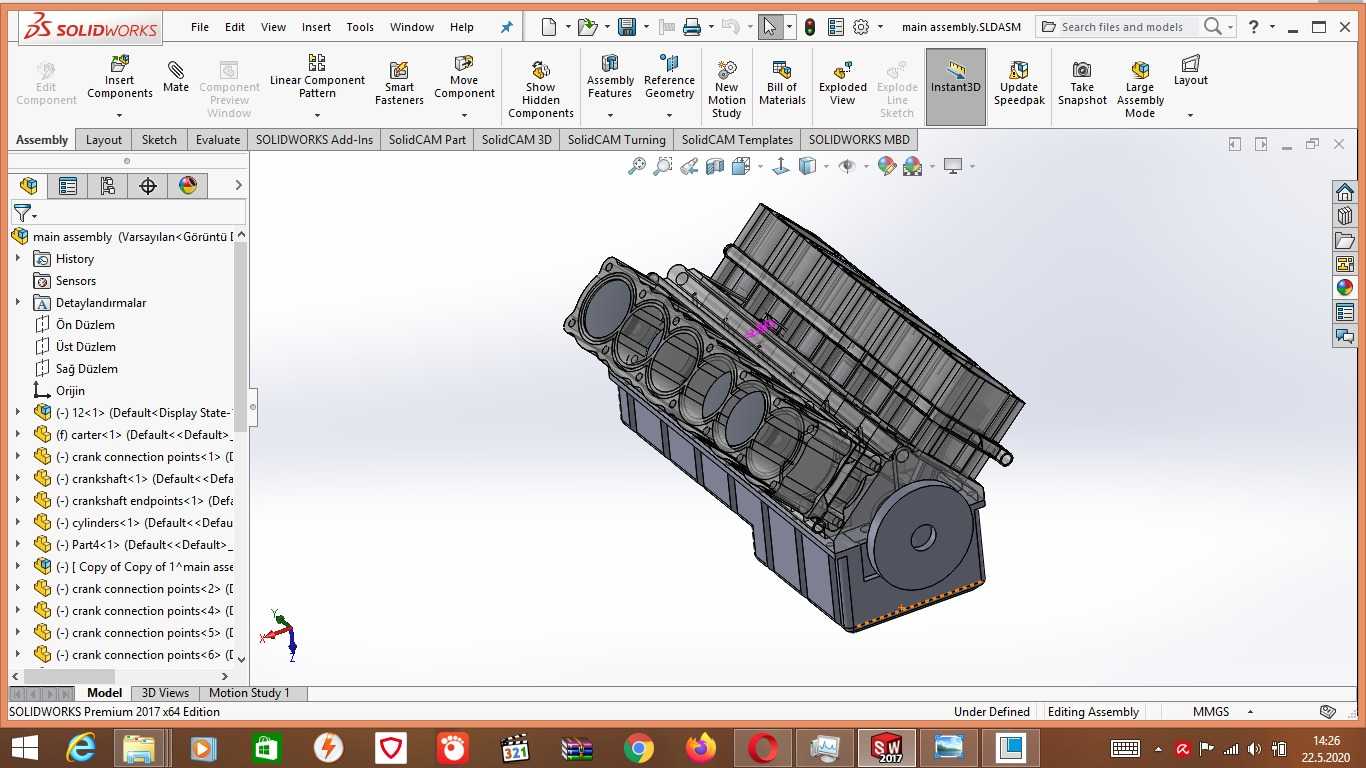

V型12缸内燃动力总成结构设计

　　在重型商用车、高性能乘用车辆、大型工程机械以及固定式动力机组的动力匹配场景中，大排量V型12缸动力单元始终占据着高功率输出需求的核心选型位置，这类动力装置通过12个气缸呈V型夹角排布的结构形式，在有限的机舱纵向安装空间内实现了更大的总排量，相比直列六缸机型，其曲轴长度可缩短近三分之一，曲轴工作过程中的扭振幅度大幅降低，高转速工况下的整机运转平顺性具备天然结构优势。从实际功能落地角度看，该动力总成可覆盖300kW至700kW区间的持续功率输出需求，能够适配重载牵引车辆的全工况动力输出特性，在工程机械领域可作为大型矿用挖掘机、重型装载机的核心动力源，同时也可经过适配改造后作为备用发电机组、船舶辅机的动力核心，满足不同场景下的持续高负荷运转要求。

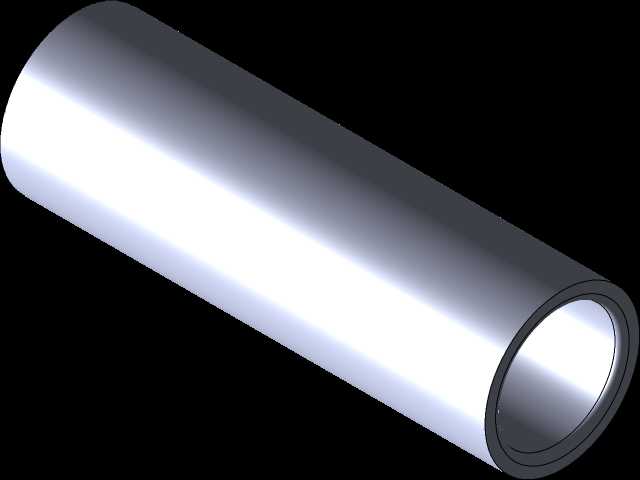

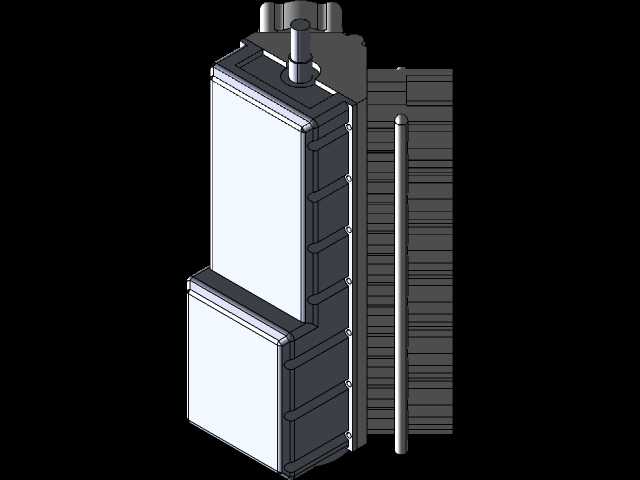

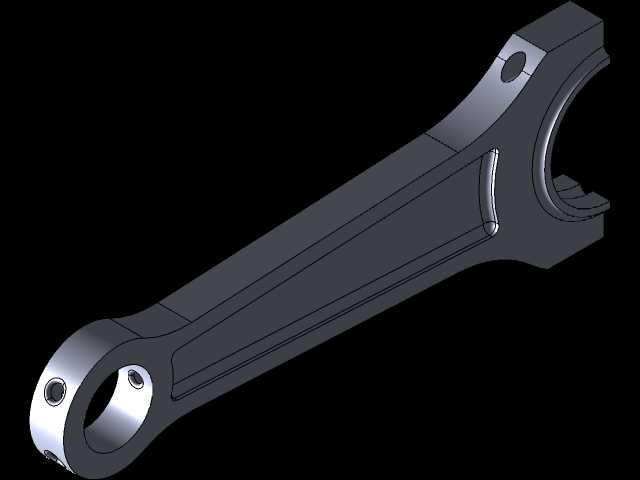

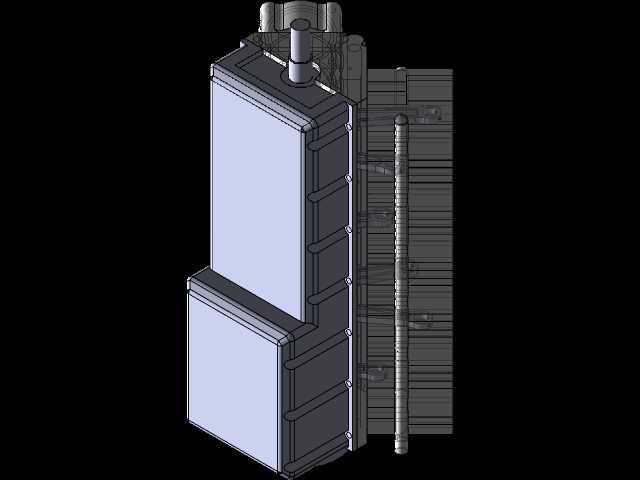

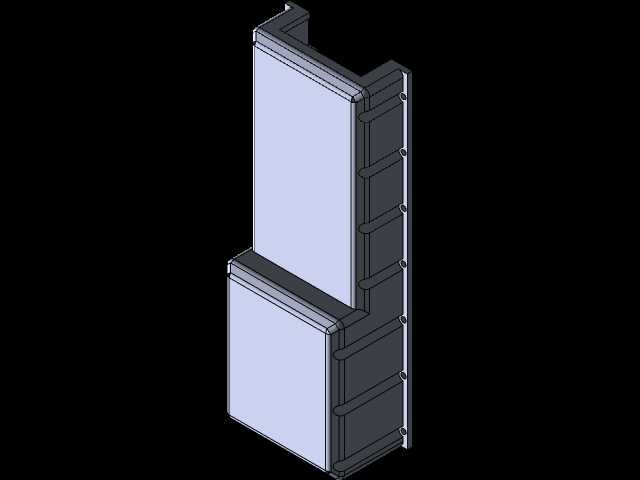

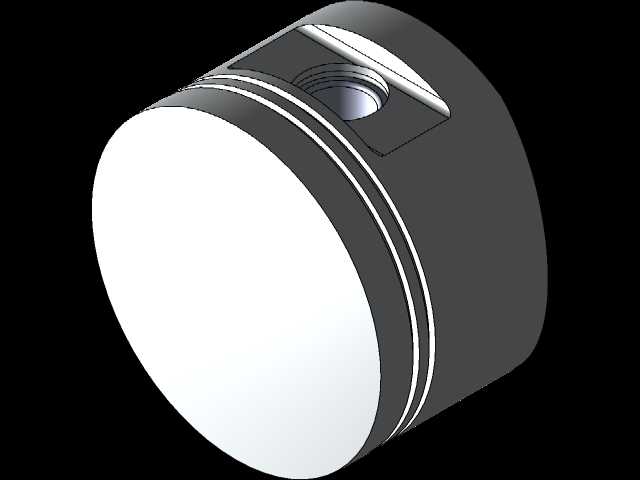

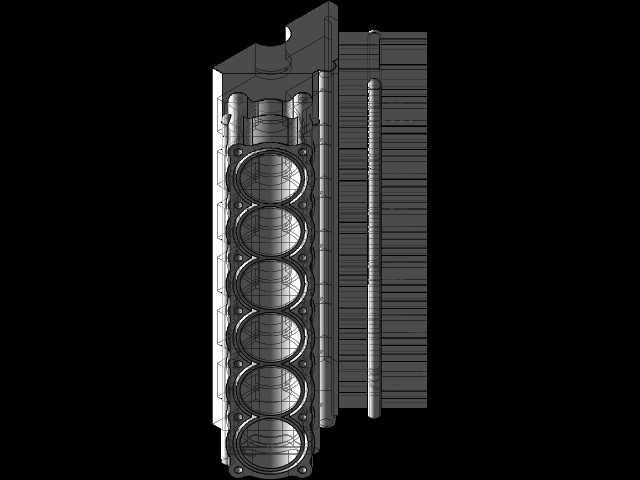

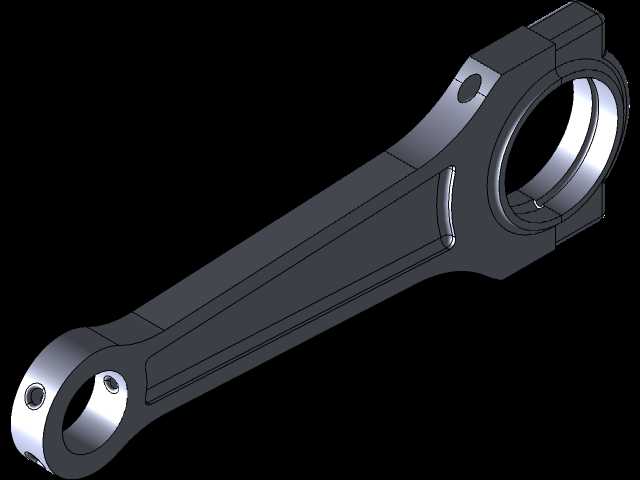

　　在结构设计思路上，该V12动力单元采用左右两列各6缸的对称排布形式，V型夹角经过多轮动力学仿真优化，平衡了一阶、二阶往复惯性力的抵消效果，同时兼顾了进气歧管、排气歧管的布置空间，避免相邻气缸的进排气干涉问题。缸体采用整体式铸铁结构设计，主轴承盖采用横向螺栓与纵向螺栓组合的紧固方式，能够承受高爆发压力下的缸体变形量，保证曲轴运转的同轴度要求。曲轴采用全支撑结构设计，每个连杆轴颈两侧均设置主轴颈支撑，12个活塞连杆组件分为两列对应安装在连杆轴颈上，活塞采用铝合金铸造材质，裙部设计有石墨涂层减摩层，降低缸套与活塞之间的摩擦损耗，活塞环组采用三道环设计，兼顾气密封、油密封与导热需求。缸盖采用每缸四气门的配气结构，进排气门分别布置在V型夹角的内侧与外侧，进气侧预留进气歧管安装法兰，可匹配涡轮增压或者自然吸气的进气方案，排气侧设计有独立的排气道，可直接对接三元催化、排气歧管等后处理部件。

　　从安装边界与外形尺寸来看，该动力总成的整体轮廓充分考虑了不同搭载平台的机舱适配性，动力输出端预留了标准的飞轮壳安装接口，可匹配不同规格的手动变速箱、液力自动变速箱以及液压泵取力结构，满足不同设备的动力传输需求。整机的悬置安装点分布在缸体两侧的下部位置，采用四点悬置的布置形式，每个安装点的位置经过模态仿真验证，能够有效隔离动力运转过程中产生的振动向车架或者设备本体传递，避免共振问题出现。油底壳采用深冲式钢结构设计，底部设置有放油螺塞与机油集滤器安装位，油底壳的外形经过倾斜工况适配设计，能够保证车辆在30度侧倾、20度纵倾的工况下，机油泵依然能够可靠吸油，避免出现润滑失效问题。前端轮系设计有发电机、空调压缩机、水泵、转向助力泵的安装位，采用多楔带传动形式，张紧轮采用自动张紧结构，无需定期手动调整皮带张紧度，降低后期维护工作量。

　　在细节结构处理上，该动力单元的冷却系统采用分体式水道设计，两列气缸的冷却水从缸体前端进入，分别流经各缸的水套区域后从缸盖后端汇流进入节温器座，保证各缸的冷却均匀性，避免出现局部过热导致的缸盖变形、拉缸等故障。润滑系统采用压力润滑与飞溅润滑结合的形式，主油道布置在缸体的中间位置，通过分油道向各主轴颈、连杆轴颈、凸轮轴轴颈提供压力润滑油，活塞销、缸壁等位置则通过曲轴运转飞溅的机油实现润滑，机油泵采用转子式结构，安装在曲轴前端，由曲轴直接驱动，供油压力稳定，能够满足高转速工况下的润滑需求。配气机构采用顶置凸轮轴设计，凸轮轴通过正时链条由曲轴驱动，链条张紧器采用液压自动张紧形式，能够自动补偿链条磨损产生的间隙，保证配气相位的准确性，同时降低正时传动系统的运转噪音。进气系统在V型夹角中间设计有进气总管的安装位，可根据不同的功率需求匹配单节气门或者双节气门结构，进气歧管采用等长度设计，保证各缸的进气量一致性，提升各缸工作的均匀性，降低整机的振动与排放水平。
