6s规格Case C型钽电容封装外壳结构设计

　　在消费电子、通讯终端的高密度PCB组装场景里，钽电容凭借高容值、低ESR、温度稳定性强的特性，一直是电源滤波、储能退耦回路的核心被动元件，而Case C规格的钽电容外壳，作为6s尺寸系列钽电容的核心封装载体，其结构设计直接决定了元件的SMT贴装适配性、内部芯体封装可靠性以及整机装配后的空间利用率。从实际产线应用的反馈来看，这类外壳首先要满足波峰焊、回流焊过程中的高温形变耐受要求，毕竟SMT制程中峰值温度常达到260℃以上，外壳材质的热膨胀系数如果与内部钽芯、引脚材料不匹配，很容易出现封装开裂、密封失效的问题，直接导致电容漏液、参数漂移。

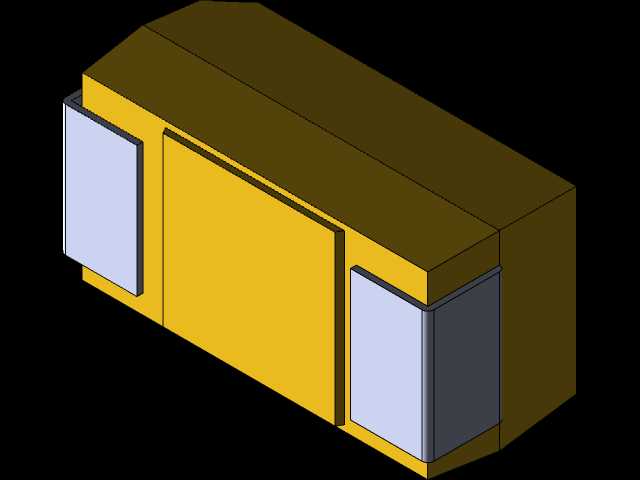

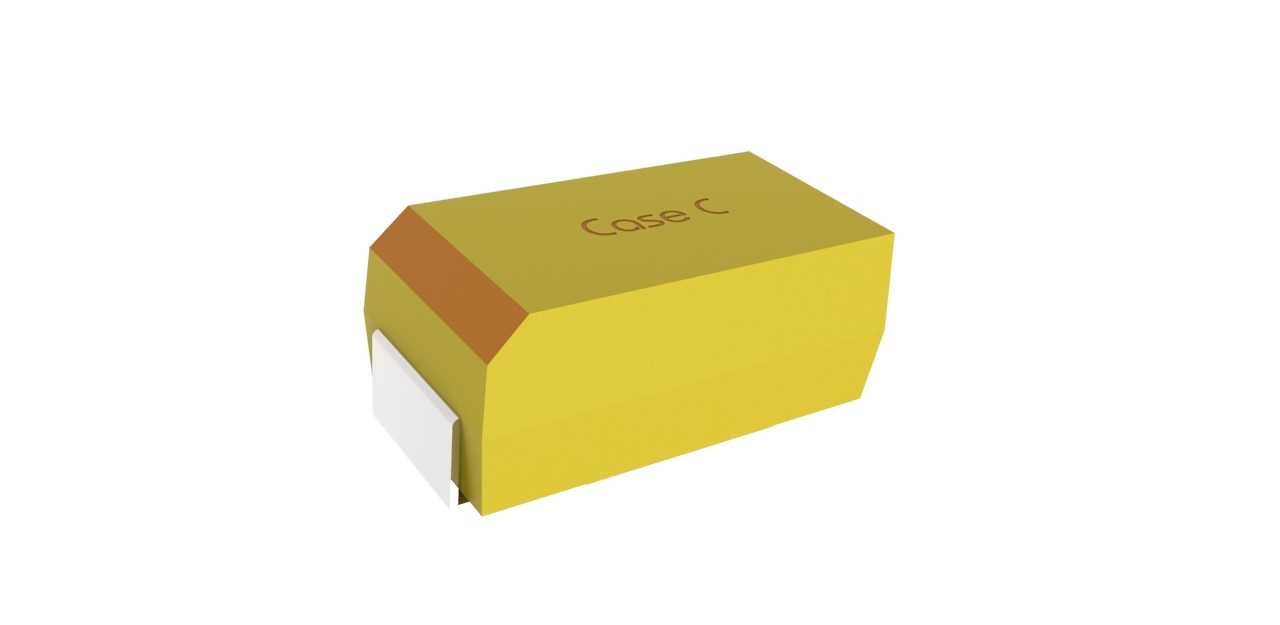

　　设计这类外壳时，首先要锚定6s尺寸系列的安装边界，整体采用切角长方体的构型，主体腔体的壁厚控制在均匀区间，避免注塑或冲压成型时出现壁厚不均导致的缩痕、应力集中问题。外壳一端预留的引脚伸出槽位，需要精准匹配贴片引脚的折弯尺寸，既要保证引脚与内部钽芯的焊接空间足够，又要控制引脚伸出外壳的长度，避免贴装时出现引脚共面度超差的问题——共面度一旦超过0.1mm，就会在SMT贴装时出现虚焊、立碑缺陷，这在通讯类产品的高密度BGA周边布局场景里，返修成本极高。外壳表面印刷的Case C标识位置做了微凹处理，避免丝印字符在周转过程中被摩擦脱落，方便产线物料分拣时的视觉识别，同时切角结构并非单纯的外观设计，而是对应极性标识的防呆结构，贴装时可以通过切角位置快速判断电容正负极，减少人工上料、视觉检测时的极性反向风险。

　　从功能特性来看，这个外壳的腔体内部做了微小的导流槽设计，在封装环氧树脂灌封工序中，胶液可以顺着导流槽快速填充腔体所有角落，避免出现气泡残留，气泡在后续高低温循环测试中会受热膨胀，挤压内部钽芯与引脚的连接点，长期使用会导致接触电阻升高。外壳与端盖的配合采用过盈卡扣加胶封的双重结构，相比单纯的胶封结构，抗机械冲击能力提升40%以上，能够满足手机、便携通讯设备跌落测试的要求，即使在1.2米高度自由跌落的冲击下，外壳也不会出现开缝、芯体移位的问题。

　　在安装边界的设计考量上，外壳的整体长宽高严格遵循行业通用的6s钽电容封装尺寸，焊盘位置完全匹配标准PCB封装库的焊盘坐标，结构工程师在做PCB布局时，不需要单独修改封装尺寸，可以直接调用标准封装进行布局，有效缩短硬件开发的周期。外壳的边角做了R0.2的圆角处理，避免在元件周转、贴装吸嘴取料时，尖锐边角刮伤吸嘴的硅胶层，同时也能减少元件在料带中卡料的概率——很多贴片厂的抛料率居高不下，往往就是因为元件外壳边角有毛刺、尺寸公差超差，导致吸嘴取料时定位偏移，这个外壳的尺寸公差控制在±0.05mm以内，完全满足高速贴片机的取料精度要求。

　　另外在材质选型的适配设计上，外壳的结构预留了改性环氧树脂与金属外壳两种材质的兼容空间，如果是高可靠性要求的工业通讯场景，可以更换为金属外壳提升散热能力，毕竟钽电容在大电流纹波工况下会产生一定热量，金属外壳的导热效率更高，可以快速将热量传导到PCB焊盘上散出，降低电容核心的工作温度，延长元件使用寿命。外壳的端面与引脚结合位置做了台阶结构，能够阻挡焊锡在回流焊过程中顺着引脚爬升到外壳腔体内部，避免焊锡渗入导致内部短路，这个细节在很多低成本电容外壳设计中经常被忽略，也是导致批量生产时出现短路不良的核心原因之一。
