红黑配色BOXX品牌工作站机箱结构设计

　　做了快十年的结构设计，经手的工控、工作站类机箱少说也有几十款，这次做的这款红黑撞色工作站机箱，最初的需求锚点就是面向高性能图形渲染、仿真计算工位的使用场景，这类工位常年要插满多块专业计算卡、扩展卡，对机箱的空间冗余、散热冗余、结构强度的要求比普通家用机箱高好几个量级。

　　先从安装边界和尺寸逻辑说起，这类立式工作站机箱的宽度要适配标准19英寸机柜的单侧安装预留，深度控制在550mm以内，避免在密集工位场景下突出机柜平面影响走线，高度预留4U的扩展空间，能兼容全尺寸E-ATX双路主板，同时给顶部的光驱位、前置IO面板留出足够的安装余量。机箱主体采用1.2mm厚的SPCC冷轧钢板折弯成型，前面板的大面积蜂窝冲孔区域，开孔率控制在65%以上，既保证进风面积足够覆盖多显卡、多硬盘的进风需求，又能通过蜂窝结构的力学特性提升前面板的抗形变能力，避免搬运过程中受力凹陷。

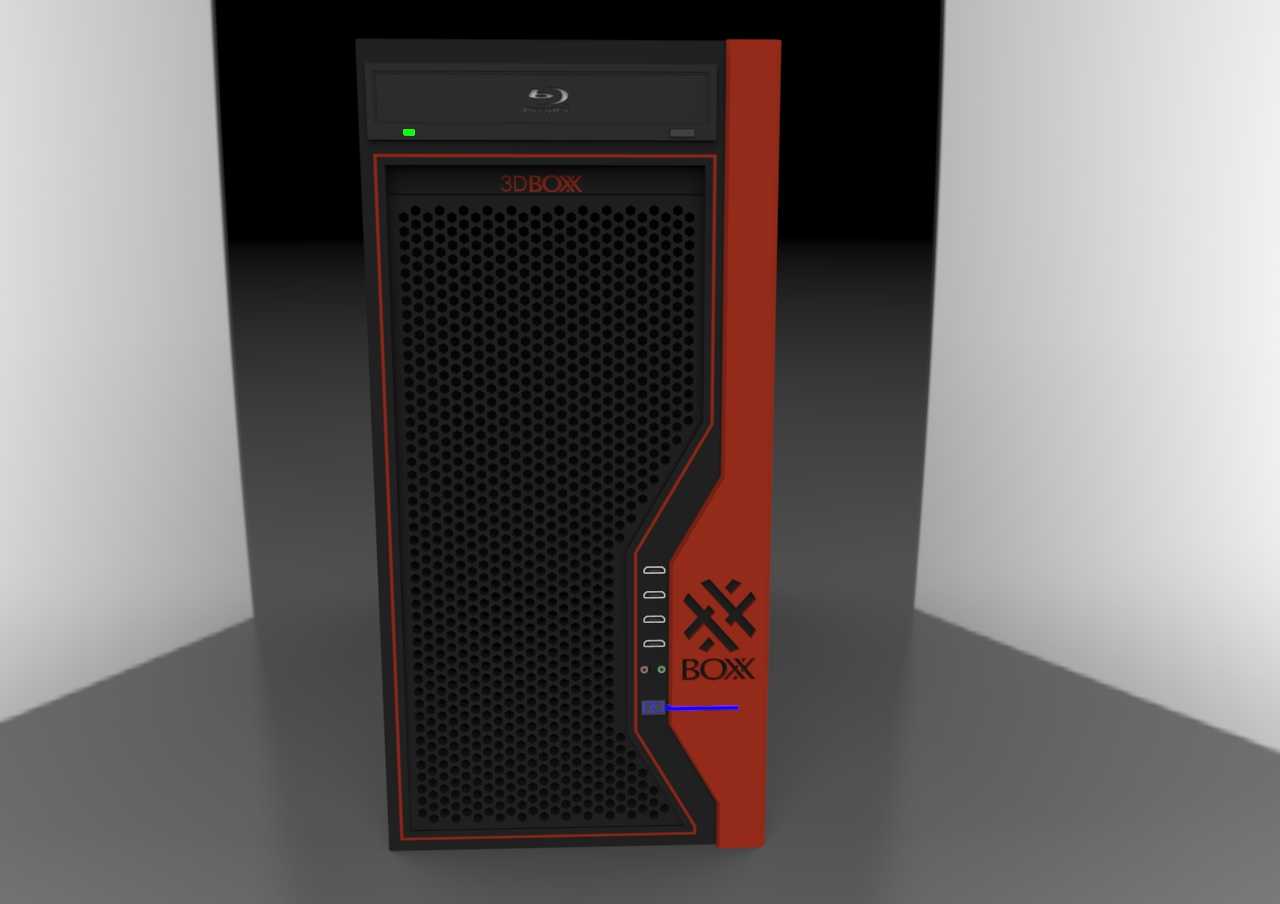

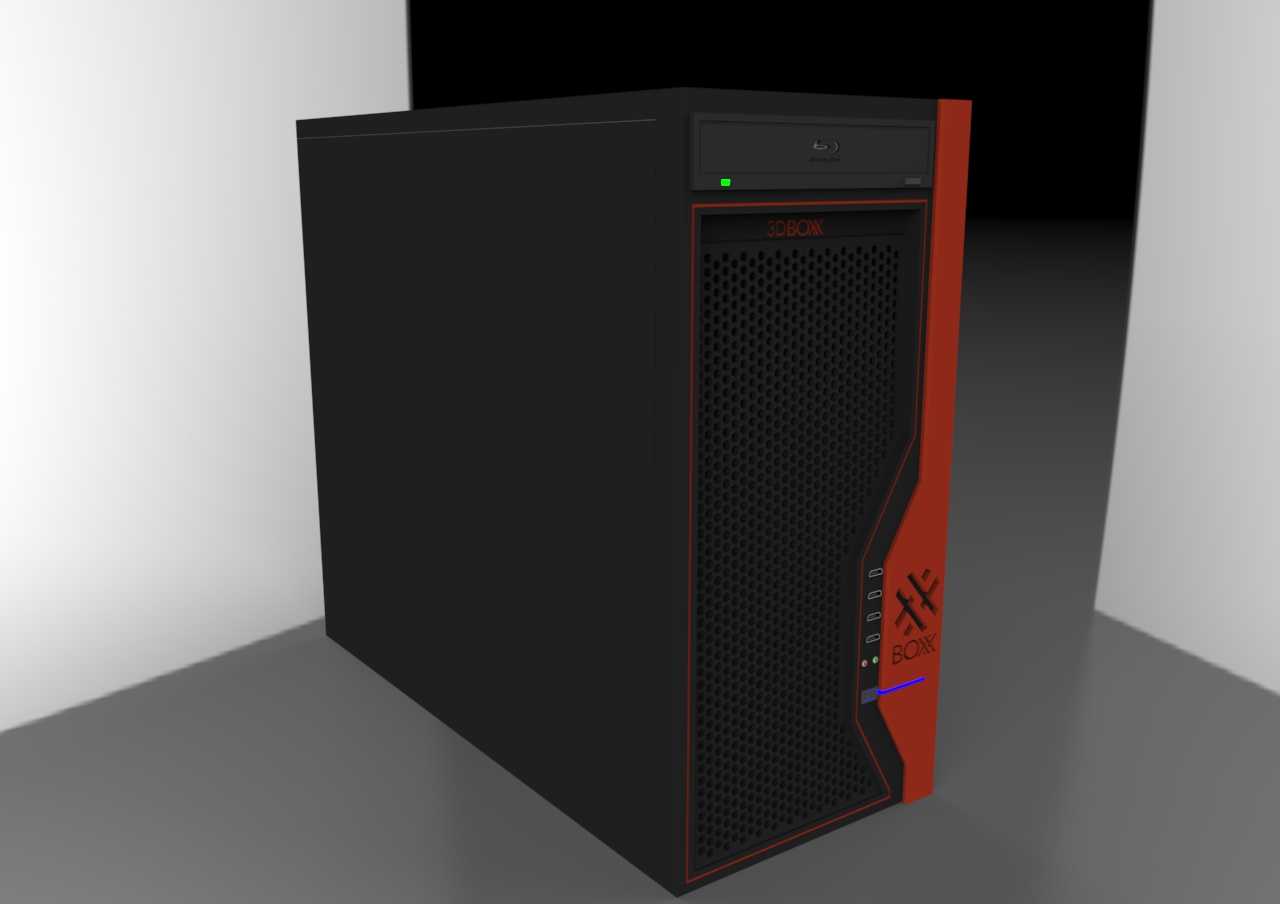

　　侧边的红色装饰条不是单纯的外观件，做结构的时候特意把装饰条和内部的硬盘架固定位做了联动，红色区域内侧预留了3个3.5英寸硬盘的安装滑轨，不用拆整个侧盖就能抽拉更换硬盘，适配渲染站经常扩容素材盘的使用需求。前面板的IO接口做了下沉式设计，USB接口、音频接口都布置在红色装饰条的下半段，接口外侧做了15度的倾角，不用蹲下身就能盲插U盘、加密狗这类常用外设，符合工位操作的人机工程逻辑。

　　散热风道的设计上，前面板蜂窝进风对应内部三个120mm进风风扇位，直吹显卡区域，后部对应两个120mm出风风扇位，CPU散热区域单独做了导风罩的预留位，能把CPU散出的热量直接导到后部出风口，避免热量在机箱内部淤积。电源位做了独立的分仓设计，下置电源仓和主硬件区域用金属隔板隔开，电源的散热风道独立，不会吸入显卡区域排出的热风，保证高负载下电源的供电稳定性，毕竟双路CPU加多张计算卡的整机功耗能冲到1500W以上，供电稳定性是这类工作站的核心要求。

　　前面板的品牌标识区域做了嵌入式的安装槽，LOGO采用亚克力透光材质，背后预留了LED灯条的安装位，灯条的供电直接从主板的USB插针取电，不用额外走飞线，装配的时候能减少理线的工作量。机箱的边角都做了R3的圆角折弯处理，避免钣金锐边在装配、搬运的时候划伤操作人员，所有的固定孔位都做了翻边攻丝，不用额外压铆螺母，减少加工工序的同时也能提升螺丝固定的咬合强度，反复拆装侧盖也不会出现滑牙的问题。

　　PCI扩展槽位做了8个全高挡板的预留，能同时安装4张双槽厚度的专业计算卡，每个挡板位都做了可重复拆卸的设计，不用掰断挡片，更换扩展卡的时候能随时复位，避免机箱进灰。底部做了四个高度15mm的橡胶减震脚垫，把机箱抬离安装面，保证底部电源进风的通畅，同时橡胶垫能吸收硬盘、风扇运转产生的微振动，避免振动传导到机柜或者工作台，影响周边精密设备的运行。

　　做结构校核的时候，特意针对吊装运输的场景做了加强，机箱四个角的立柱都做了双层折弯的加强筋，提手位置（如果加装的话）的固定位直接和立柱焊接成整体，能承受整机满配硬件（总重量接近30kg）的吊装冲击，不会出现提手脱落、机箱变形的问题。侧盖的固定采用手拧螺丝加卡扣的双重固定，日常维护的时候拧下手拧螺丝就能掀开侧盖，卡扣能保证侧盖不会因为螺丝没拧紧产生共振异响，适合机房这类需要频繁维护硬件的场景。

　　前面板的光驱位做了免工具的卡扣固定，光驱推进去就能自动卡紧，拆卸的时候按一下旁边的卡扣就能弹出，不用拧螺丝，提升运维的效率。整个机箱的钣金件之间的拼接缝隙控制在0.5mm以内，既保证外观的规整度，也能减少缝隙漏风导致的风道效率下降，毕竟高负载下这类工作站要连续几天甚至几周满负荷运转，散热效率直接决定了硬件的运行寿命和稳定性。
