棱角造型空气巡检控制器外壳结构设计

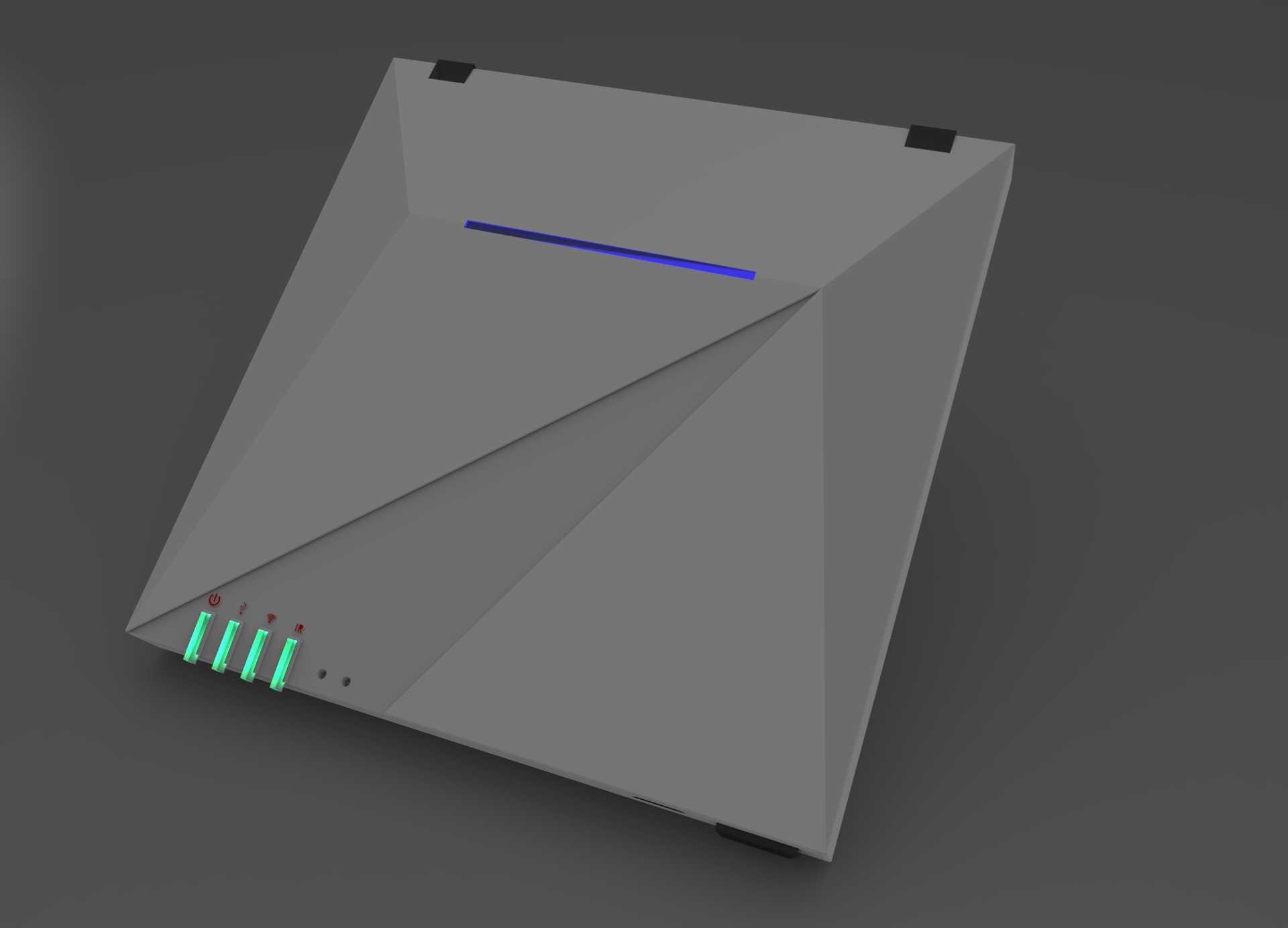

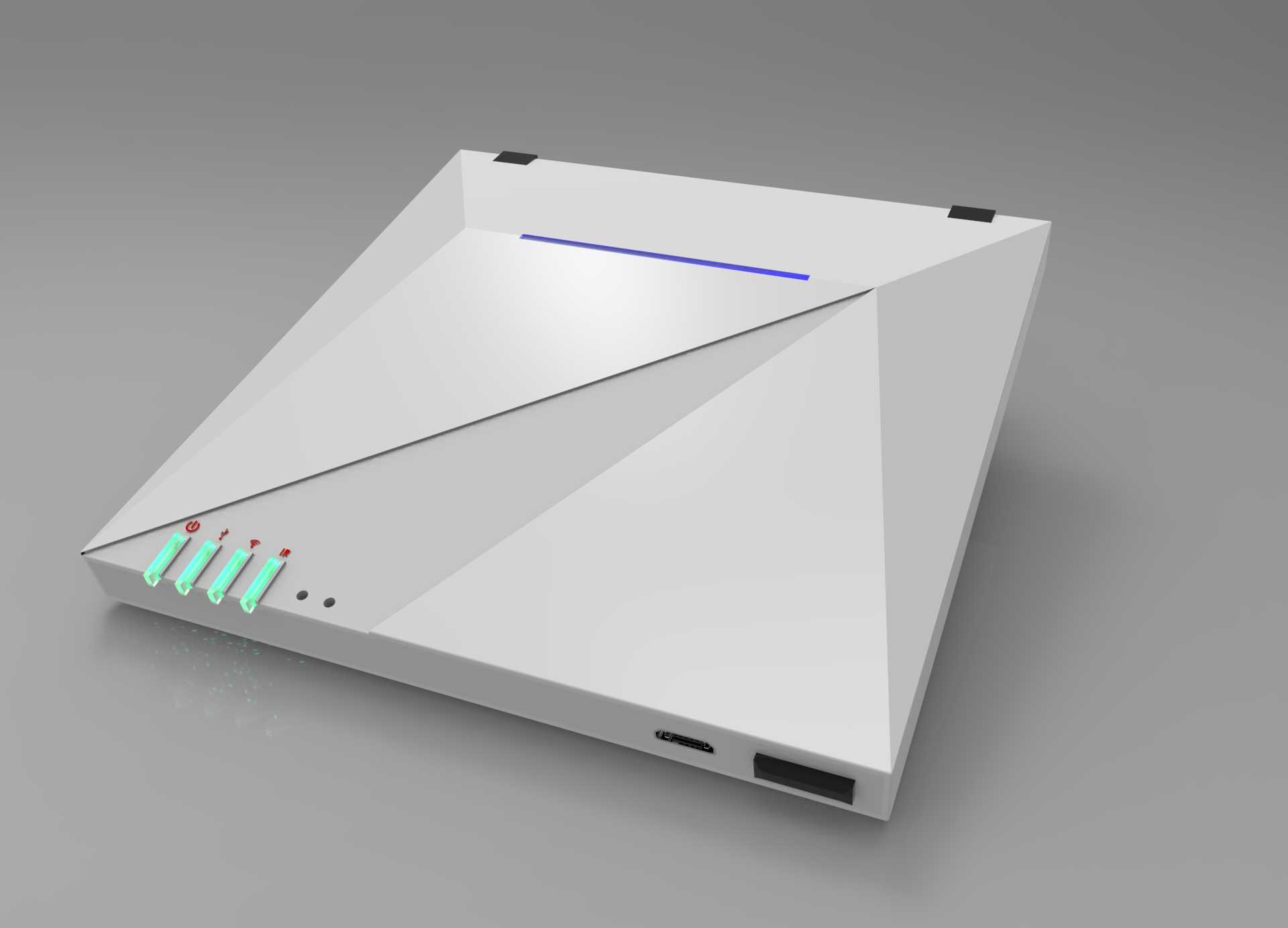

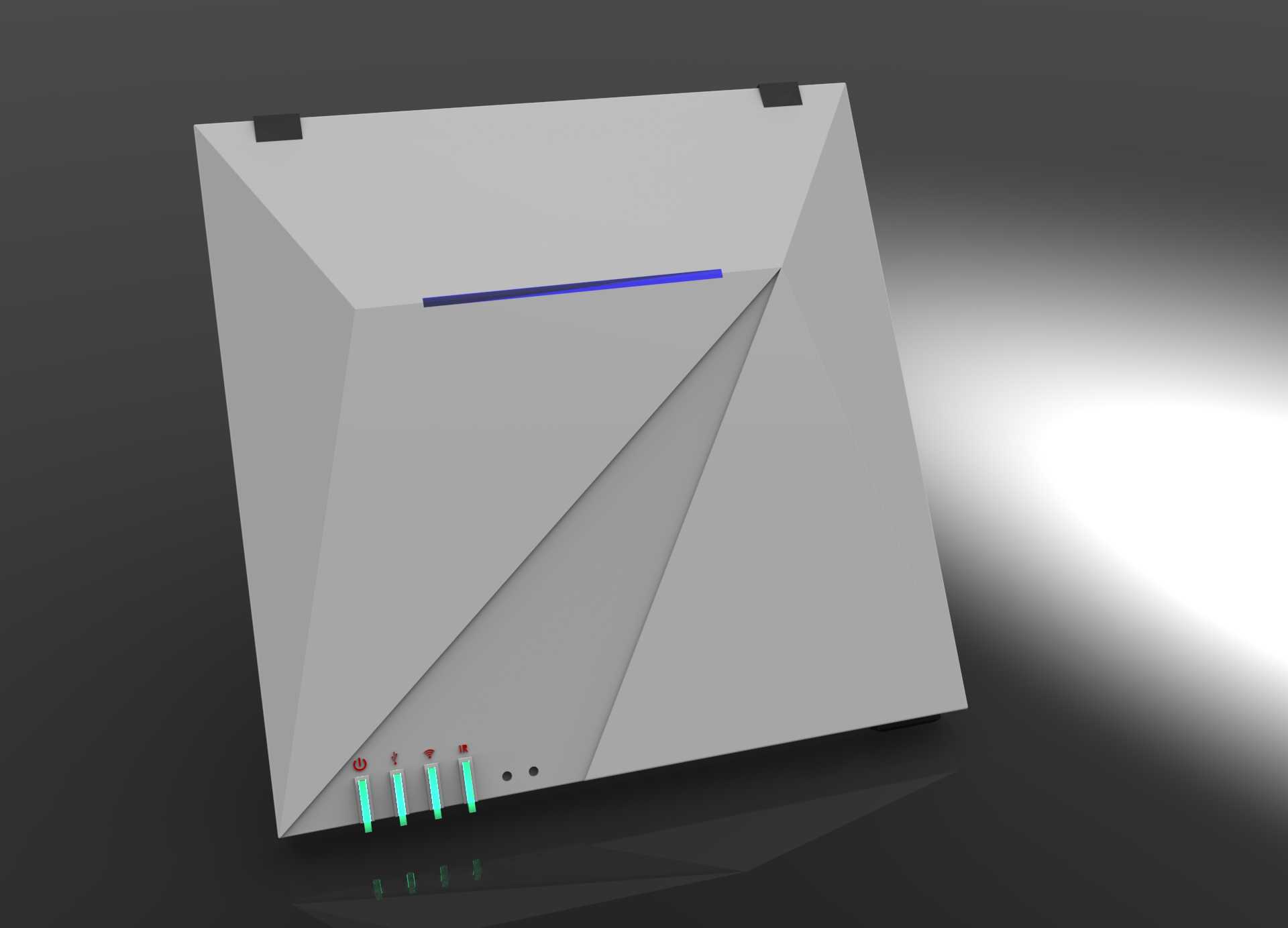

　　这款棱角造型的空气巡检控制器壳体，主要面向室内空气品质监测、暖通空调联动控制场景使用，作为整套空气巡检管控系统的前端主控终端，承担现场环境参数采集、设备运行状态反馈、控制指令下发的核心载体功能，可适配民用住宅、商用办公空间、小型工业作业区的空气管控需求，安装后可对接新风系统、空气净化设备、排风装置，实现区域空气质量的闭环调控。从结构设计逻辑来看，整体采用非对称折面棱线造型，摒弃了传统方正盒体的呆板设计，上盖通过多组斜向折面拼接形成立体视觉效果，顶面预留的长条形透光槽位，用于内嵌运行状态指示灯条，可通过不同灯光颜色反馈设备当前工作模式、空气质量等级、联网状态等信息，无需额外配置显示屏即可完成基础状态可视化，降低整机物料成本的同时，

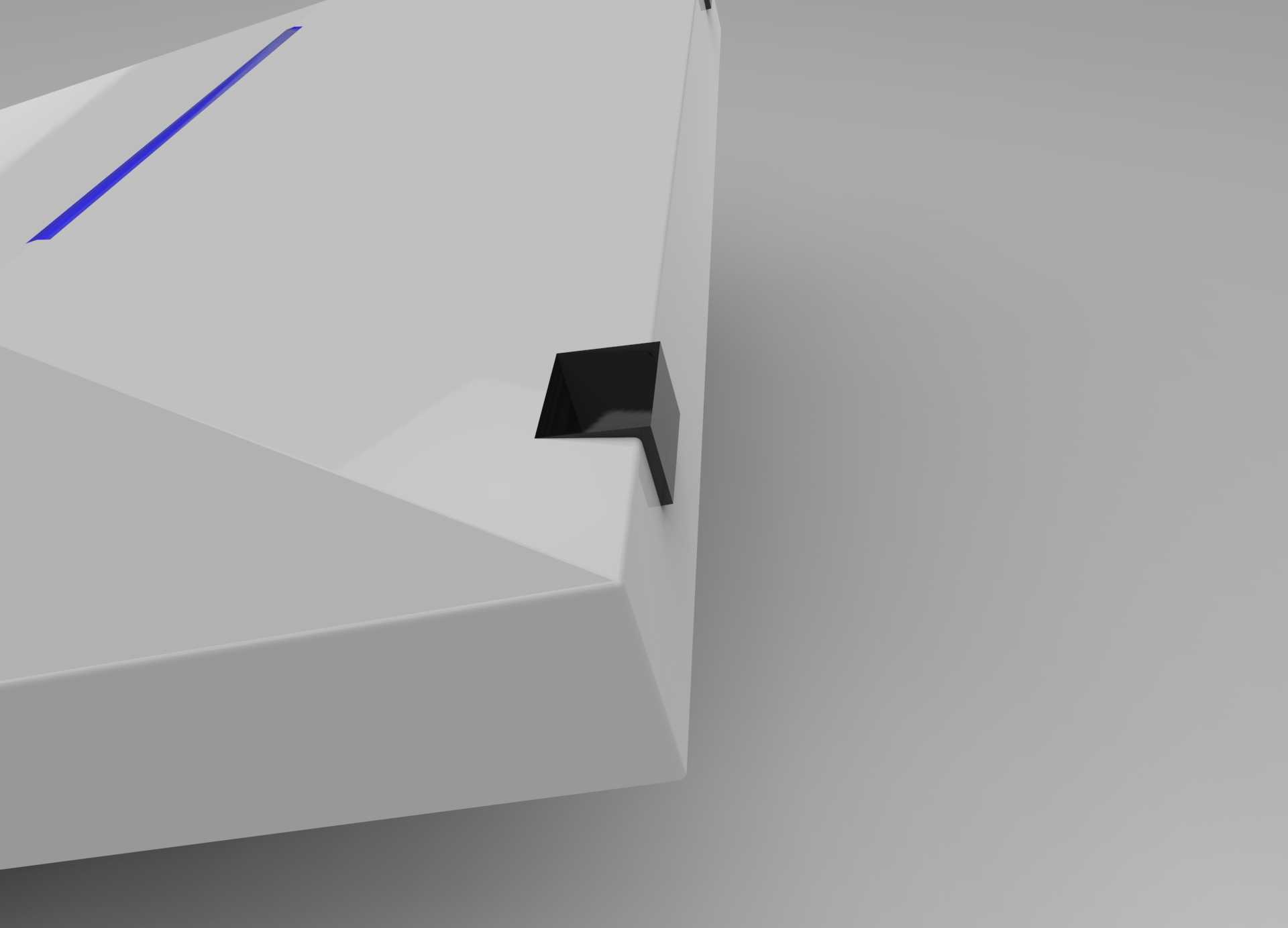

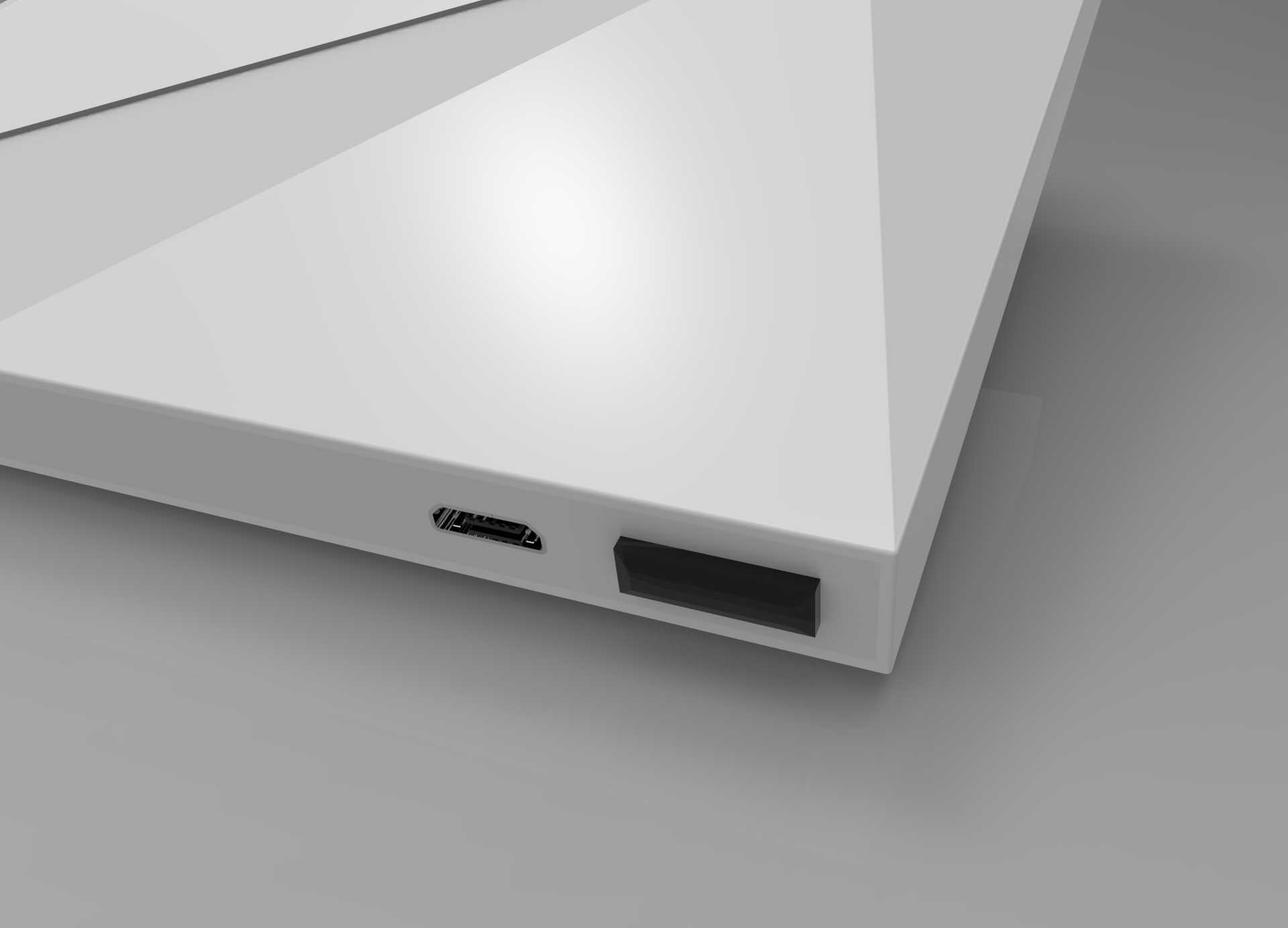

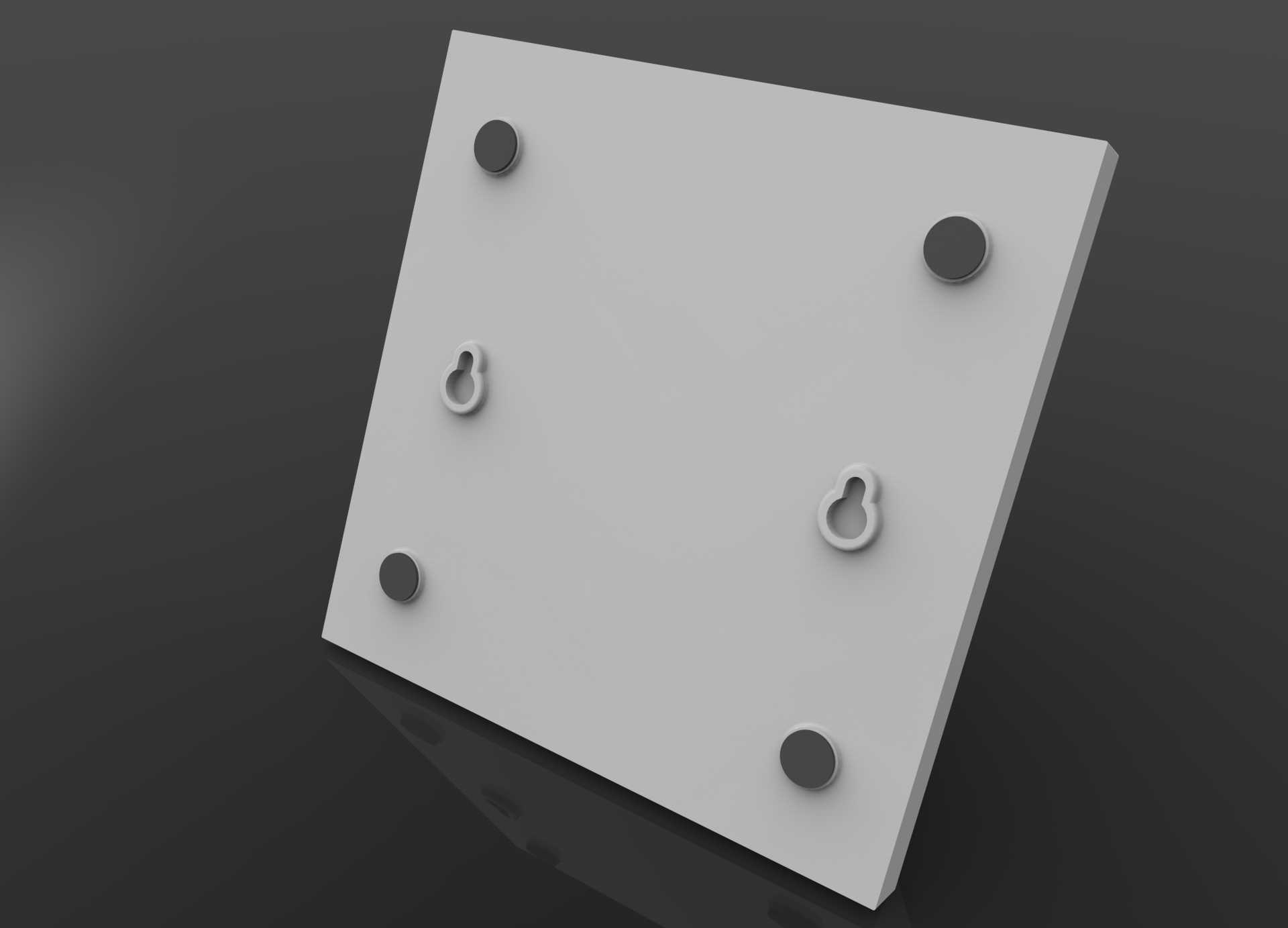

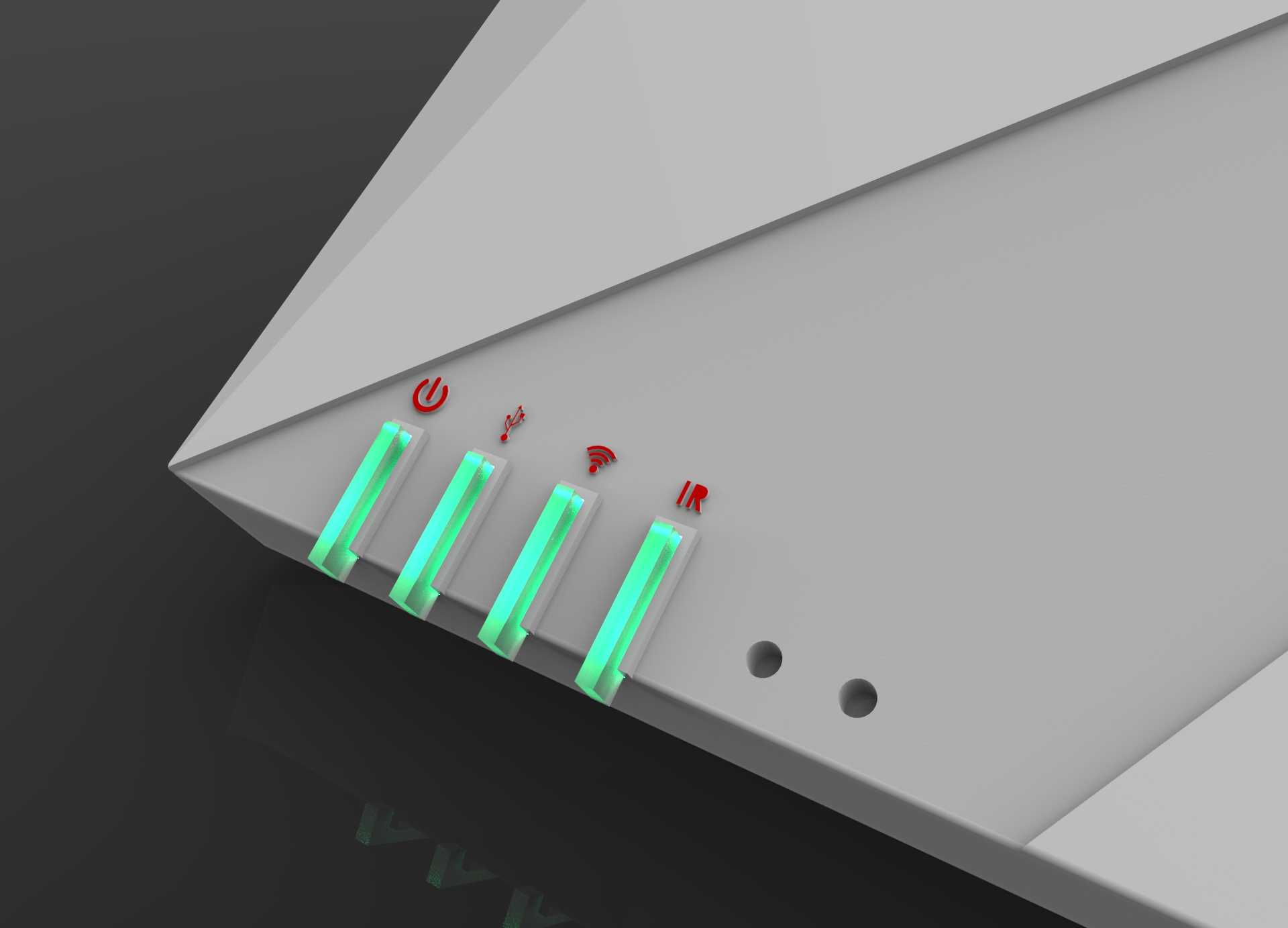

　　也让设备在墙面安装场景下更具设计感，适配现代简约的室内装修风格。壳体侧面排布的多组接口位，按照功能分区做了错落布局，从左至右依次预留传感器扩展接口、有线通讯接口、电源输入接口、继电器输出接口，每个接口旁都预留了状态指示灯的开孔位置，现场接线调试时可直接通过对应灯位判断接口通断状态，无需连接后台系统即可完成基础接线校验，大幅降低现场施工的调试难度。壳体底部设计有隐藏式挂装卡扣结构，安装时可先将配套挂板固定在86型标准暗装接线盒上，再将壳体沿卡扣槽推入即可完成固定，无需额外打孔，适配现有家装墙面的接线盒安装标准，同时壳体四周的折边做了1.2mm的内收错位设计，挂装后壳体与墙面之间的缝隙可控制在0.3mm以内，

　　避免积灰同时也能防止墙面不平整导致的安装翘边问题。从尺寸边界来看，整体外轮廓控制在180mm见方的范围内，壳体最大厚度32mm，安装后突出墙面的尺寸不会遮挡周边插座、开关面板，适合在玄关、客厅墙面、办公区走廊等位置部署，不会占用过多墙面空间。壳体的上下盖采用卡扣加隐藏螺丝的固定方式，所有螺丝孔位都设计在底部挂装区域的遮挡范围内，外部无裸露螺丝，既保证了壳体的整体外观完整性，也能避免非专业人员随意拆卸导致的内部电路损坏，同时卡扣的配合间隙控制在0.15mm，既方便售后维护时的开盖操作，也能保证日常使用时的壳体拼接紧密性，防止灰尘、蚊虫进入壳体内部影响电路稳定性。接口区域的开孔都做了向内的翻边处理，

　　搭配配套的防水胶圈可达到IP30的防护等级，满足室内使用场景下的防尘、防溅水要求，即使日常清洁时用湿抹布擦拭表面，也不会有水珠渗入壳体内部。壳体内部预留了三层安装柱位，底层用于固定电源板、继电器驱动板，中层用于固定核心主控板、通讯模块，上层靠近顶面透光槽的位置用于固定指示灯条，每层板之间预留了8mm的走线空间，方便内部线束排布，同时安装柱的高度做了公差适配设计，可兼容不同厚度的PCB板安装，无需额外调整结构即可适配不同配置的硬件方案，降低整套产品的开模成本。棱线折面的设计除了外观效果外，也兼顾了结构强度提升的作用，相比平面上盖，多组折面形成的加强筋结构可让上盖的抗形变能力提升40%以上，即使受到日常的轻微磕碰也不会出现凹陷变形，同时折面的倾斜角度经过反复调整，可让顶面指示灯条的光线以120度的散射角度向外扩散，在距离设备3米的范围内都能清晰识别灯光状态，不会因为视角问题出现状态识别偏差。
