棱角造型空气巡逻控制器外壳结构设计

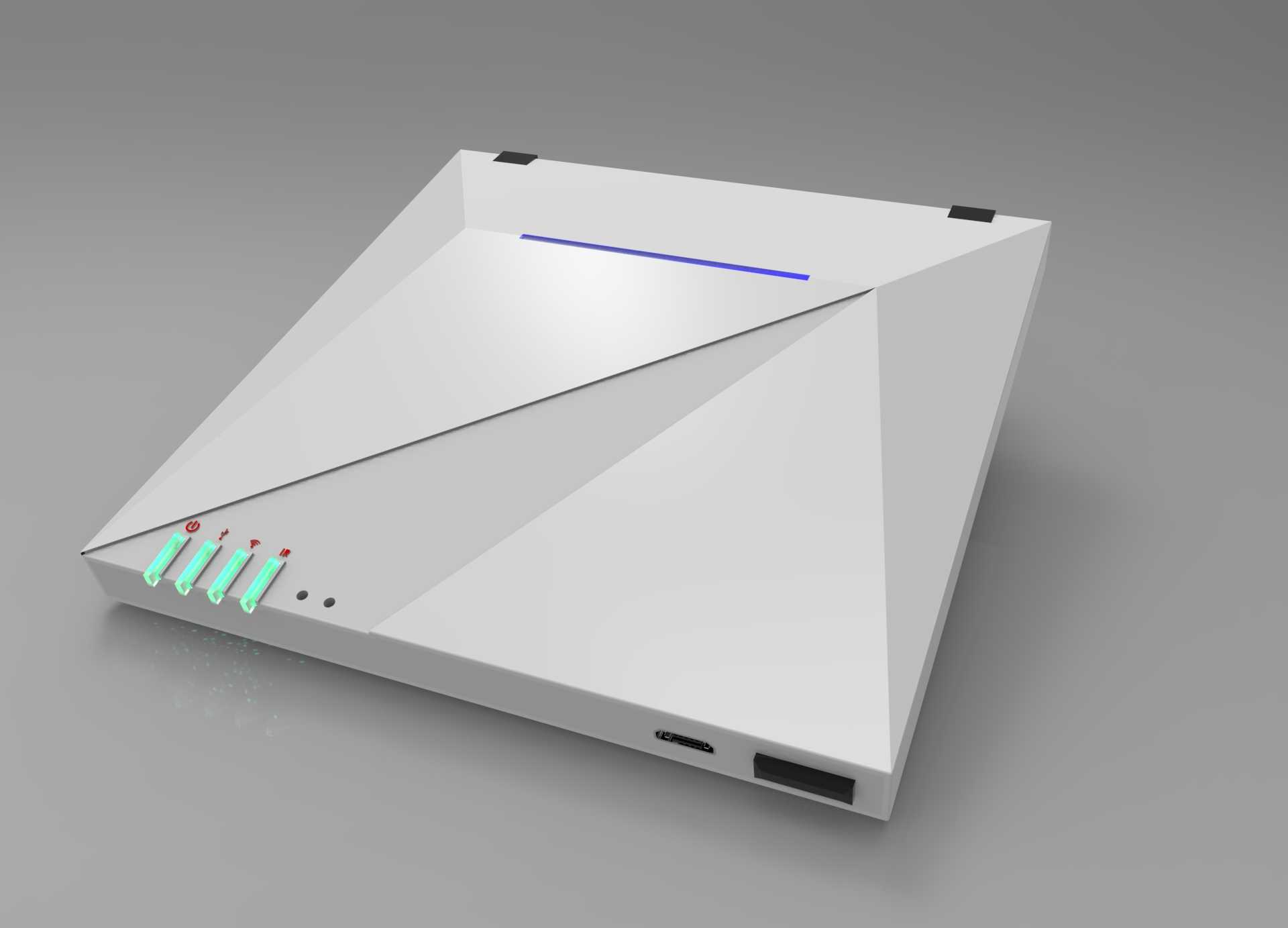

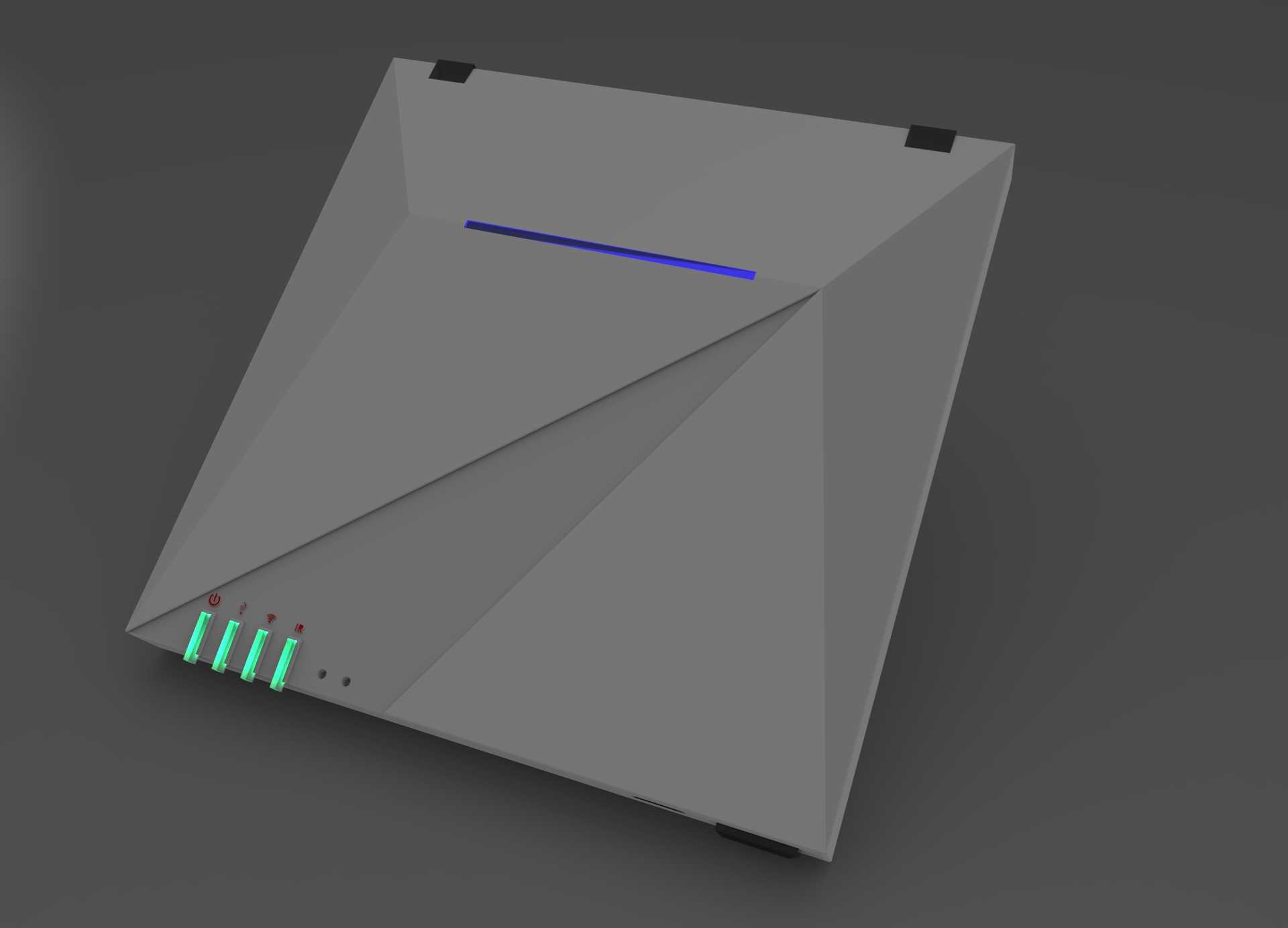

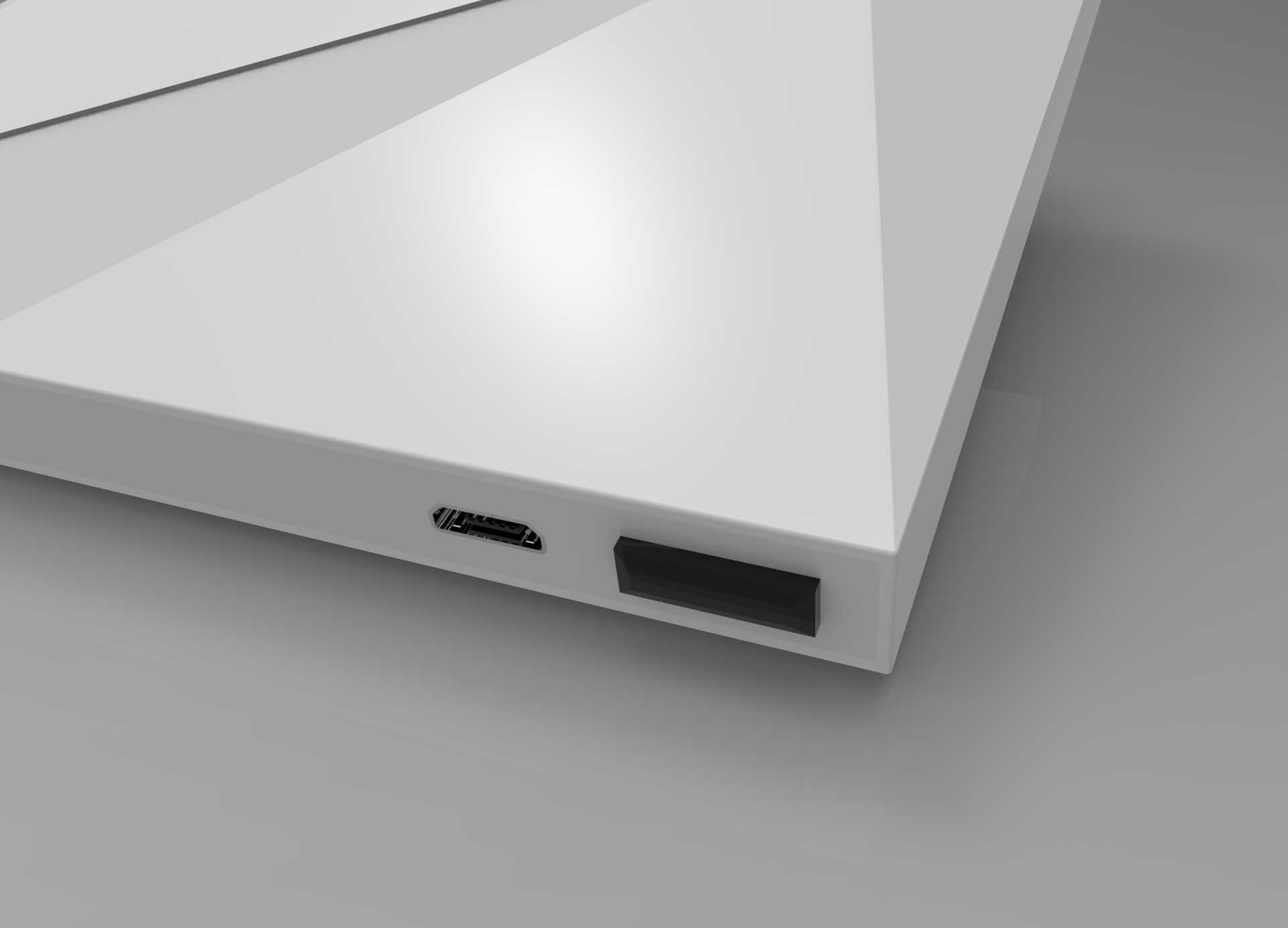

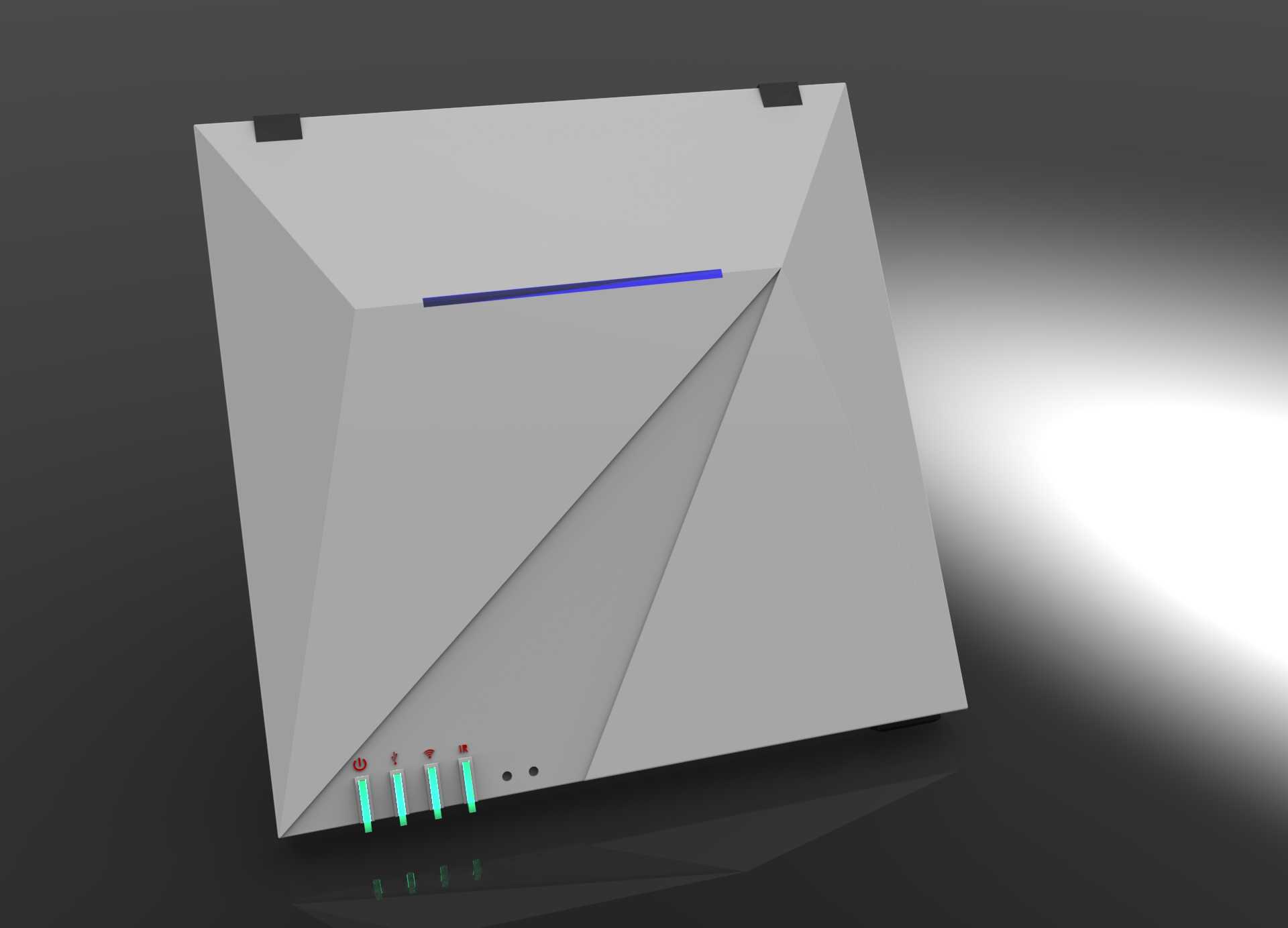

　　这款控制器外壳采用非对称折面棱角造型，打破传统方正工控壳体的刻板设计，在满足内部元件安装防护需求的同时，兼顾设备部署场景的视觉适配性，可适配室内机房、设备机柜、壁挂式安装点位等多种部署环境，不会与周边规整的工业设备产生视觉冲突。壳体主体采用一体化折边结构设计，所有折角位置均做了微小圆弧过渡处理，避免加工组装过程中出现锐边割手的问题，同时也能降低运输过程中边角磕碰导致的壳体变形风险。壳体正面预留了一条长条形状态指示灯安装槽位，槽位做了内凹导光设计，可将内部PCB板上的贴片指示灯光线均匀导出，无需额外加装导光条，既减少了组装工序，也能避免外部光线直射导致的指示灯状态误判。壳体侧下方预留了四个并排的接口安装位，可适配RJ45网络接口、

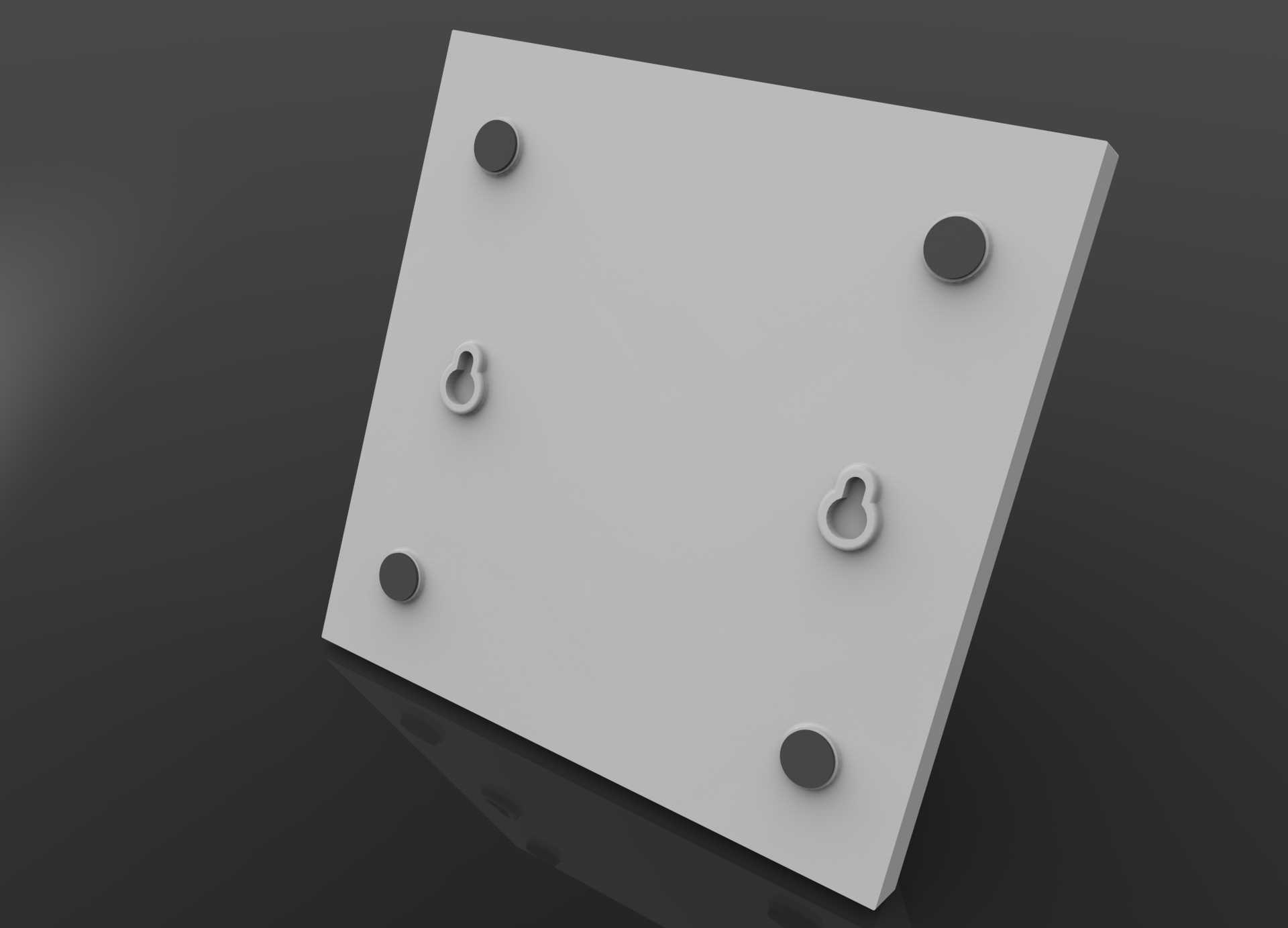

　　接线端子、电源接口等常用通讯与供电接口，接口位置做了内沉设计，接口安装后端面与壳体侧面保留2mm安全距离，可避免插拔接头时外力直接冲击接口焊盘，提升接口连接的长期可靠性。壳体背部设计有四个嵌入式防滑脚垫安装位，脚垫采用嵌入式卡接结构，无需额外打胶或螺丝固定，组装时直接卡入对应槽位即可，脚垫突出壳体底面1.5mm，既能保证桌面放置时的防滑稳定性，也能在壳体与安装面之间留出足够的散热间隙，让内部元件工作产生的热量可以通过壳体底部的间隙自然流通散出。壳体上盖与下盖采用卡扣加隐藏式螺丝的组合固定方式，四周共设计有8个内藏式卡扣，配合四个边角的沉头螺丝固定，既保证了壳体拼接的紧密性，避免长期使用后出现拼接缝隙变大的问题，

　　也能让壳体外表面看不到明显的螺丝孔位，保持外观的整体性。内部安装柱的位置按照常规通讯控制板的安装孔位做了通用化设计，安装柱高度预留了12mm的元件容纳空间，可容纳常规厚度的PCB板以及板载的电容、芯片等元件，安装柱顶端做了导向锥面设计，组装时PCB板可以顺着锥面快速对准螺丝孔位，提升组装效率。壳体的整体安装边界控制在200mm见方以内，厚度不超过35mm，既可以直接平放在工作台或设备机架的层板上，也可以通过背部预留的壁挂孔位固定在墙面或机柜立柱上，适配不同场景的安装需求。折面造型的设计除了视觉效果外，也能提升壳体的结构强度，相比平面板材，折面结构的抗形变能力提升30%以上，即使受到一定的外部挤压，也不容易出现凹陷变形，

　　更好地保护内部的控制元件。壳体表面采用哑光磨砂处理，不容易残留指纹和灰尘，日常维护时只需用干布擦拭即可清理表面污渍，适合长期在无人值守的设备点位部署使用。接口旁预留了三个微小的状态指示灯孔位，可对应电源、通讯、故障三个核心状态，方便运维人员在不打开壳体的情况下快速判断设备运行状态。
