DS18B20温度传感器防水安装固定支架

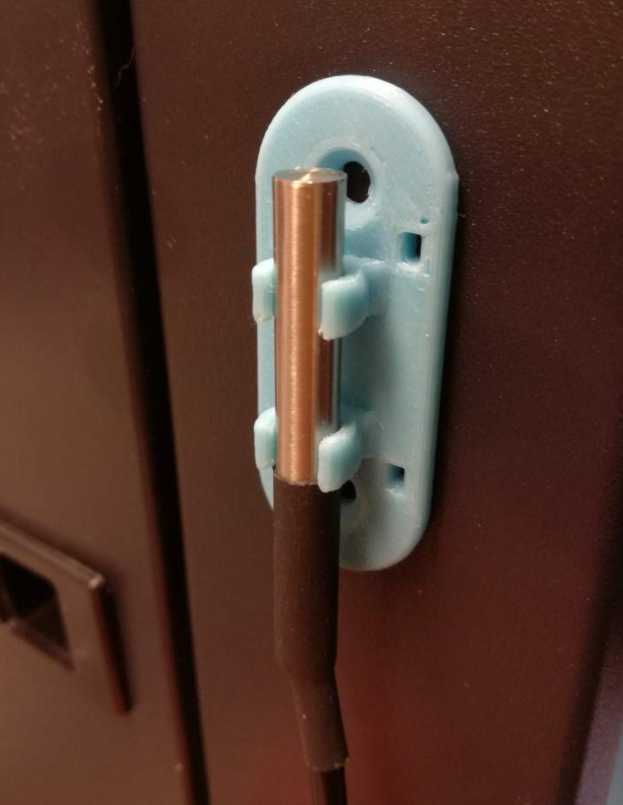

　　在工业测温、环境监测、小型设备温控改造等场景中，DS18B20数字温度传感器的安装固定一直是容易被忽略却直接影响测温稳定性与使用寿命的环节，这款不锈钢封装防水型DS18B20的配套安装支架，正是针对圆柱型封装测温探头的现场安装痛点完成的结构设计。从实际使用场景来看，这类支架常应用在管道外壁测温、机柜内部温感点位固定、小型实验装置测温点布设、户外环境监测站探头安装等工况，既要保证探头与被测面的贴合度，又要避免长期使用中探头移位、线材拉扯导致的封装破损，同时还要兼顾户外或潮湿工况下的安装可靠性。

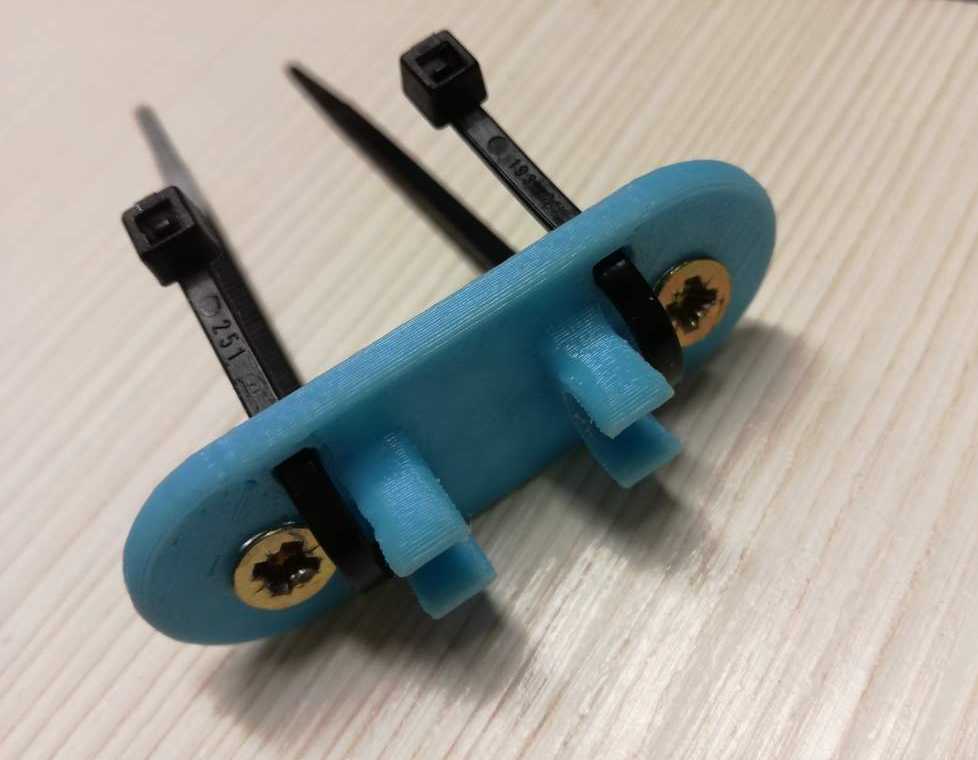

　　这款支架整体采用一体式底板加弹性抱夹的结构设计，底板为长圆形扁平结构，两端开设沉头安装孔，可适配M3/M4规格的沉头螺丝完成平面固定，安装孔的中心距经过适配，既可以固定在平整的金属壁面、设备外壳上，也能配合扎带完成非平面的捆绑固定，沉孔设计可以让螺丝头部完全埋入支架平面，不会出现凸起干涉探头安装的问题。底板的厚度控制在1.5mm左右，既保证了安装后的结构刚性，不会因为长期受力出现底板翘曲，又不会过度占用安装空间，在狭小的设备腔体内也能完成布设。

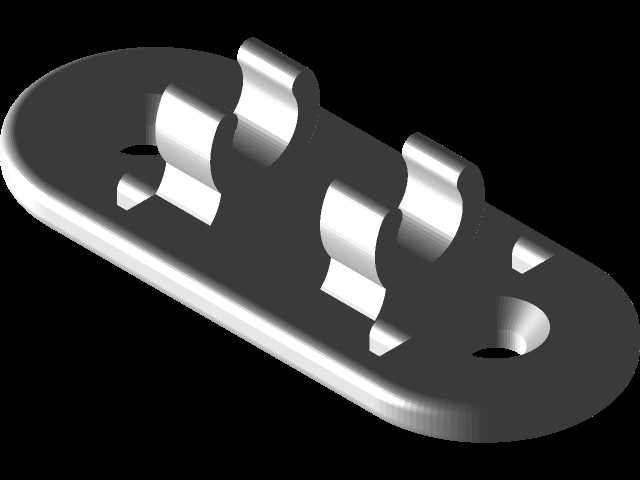

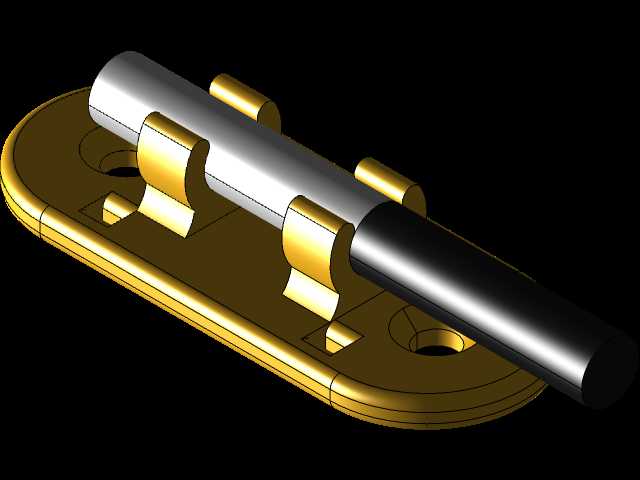

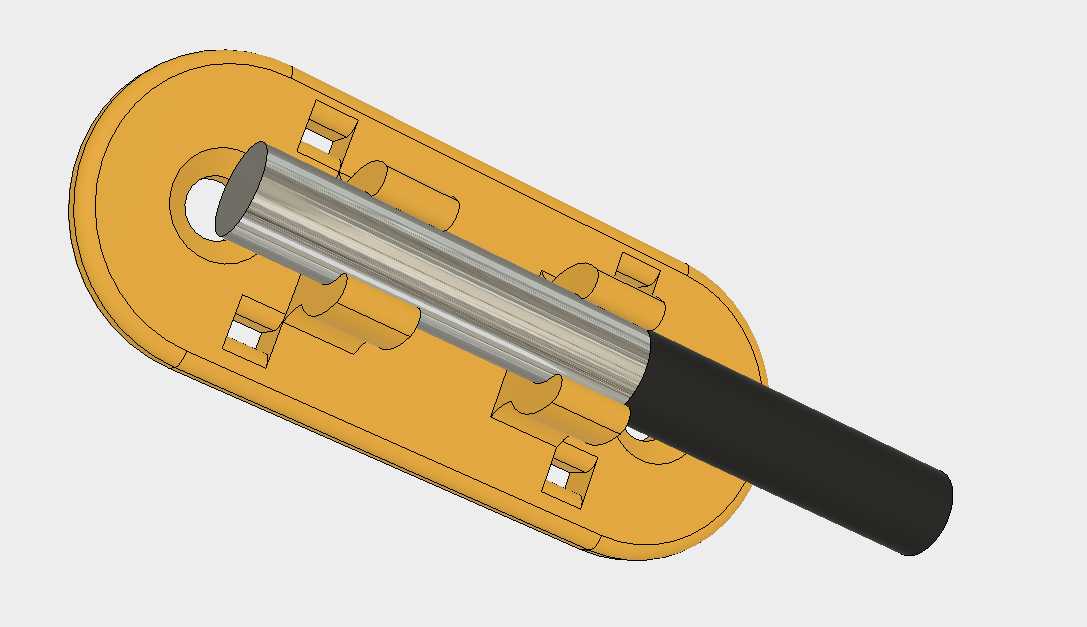

　　支架上的抱夹结构是整个设计的核心，一共设置了四组弧形弹性卡扣，沿探头的轴向均匀排布，卡扣的内弧面完全匹配DS18B20不锈钢封装外壳的6mm外径，卡扣的开口处做了微小的外扩导向角，安装时只需要将探头顺着导向角度压入卡扣即可完成固定，不需要额外的紧固件，拆装维护十分便捷。卡扣的高度经过精准计算，当探头完全卡入后，探头的圆柱面最低点与支架底板平面保留0.8mm的间隙，这个间隙一方面可以在需要将探头贴合被测壁面时，允许探头有微小的下压余量，保证探头外壁与被测面充分接触，减少空气间隙带来的测温误差；另一方面也能避免探头外壳与支架底板硬接触，在设备出现振动时起到一定的缓冲作用，减少长期振动对探头内部测温芯片的应力影响。靠近探头出线端的两组卡扣做了加宽处理，除了固定探头本体之外，还能对探头出线的根部起到一定的防护作用，避免线材反复弯折导致的线芯断裂或者封装密封处开裂，这对于防水型探头来说尤为关键——很多户外使用的DS18B20探头损坏，都是出线端长期受弯折力导致密封失效，水汽进入封装内部损坏芯片，加宽卡扣刚好可以限制线材根部的弯折角度，延长探头的使用寿命。

　　从设计思路上，这款支架没有采用复杂的装配式结构，所有结构一体成型，减少了装配环节的公差累积，加工时可以采用钣金冲压一体成型的工艺，量产一致性好，成本也更容易控制。表面处理采用镀金工艺，一方面是提升金属表面的抗氧化能力，在潮湿、有轻微腐蚀的工况下也能长期使用不生锈，不会因为支架锈蚀污染安装面或者卡滞探头；另一方面光滑的镀层表面也减少了与探头外壳之间的摩擦，拆装探头时不会刮伤探头的不锈钢封装外壳，破坏探头本身的防水保护层。

　　安装边界方面，这款支架的整体长度适配标准长度的不锈钢封装DS18B20探头，探头卡入后两端不会出现过长的悬空段，避免探头受外力时出现悬臂弯折的问题。支架的整体宽度控制在15mm以内，即使是在密集布设测温点的场景中，相邻两个支架之间也不会出现干涉，可以实现多点位的紧凑安装。对于需要将探头浸入液体测温的场景，这款支架也可以安装在容器壁的预留安装位上，抱夹结构可以牢牢固定探头，避免液体流动冲击导致探头移位，同时支架本身的抗腐蚀镀层也能适应常见的水基溶液环境，不会出现长期浸泡锈蚀的问题。

　　在实际的结构选型中，这类支架可以替代传统的扎带固定、胶水粘接的安装方式，扎带固定容易出现长期老化松脱，胶水粘接则不便于后期探头更换维护，而且胶水的导热特性不一致，还可能影响测温响应速度，这款金属支架的固定方式既保证了固定可靠性，又保留了拆装的便利性，同时金属材质的导热性也能让探头更快感知安装面的温度变化，减少测温的滞后时间。针对不同的安装场景，支架的底板还可以根据实际需求做微小的调整，比如在弧形管道上安装时，可以将底板的底面加工成与管道外径匹配的弧面，进一步提升安装贴合度，但当前版本的平面底板已经可以适配绝大多数平面安装和常规管径的捆绑安装需求，通用性更强。
