适配RC航模的R-3S仿真导弹结构设计

　　在RC航模尤其是像真喷气式航模的改装与装配场景中，仿真外挂武器的结构还原度直接影响整机的像真度与飞行配重平衡，本次设计的R-3S仿真弹体结构，主要适配80mm口径EDF动力的像真米格21航模挂载使用，兼顾静态展示的细节还原与飞行状态下的气动稳定性。从实际使用场景出发，航模挂载的仿真弹体不需要具备真实武器的发射与毁伤功能，核心需求集中在三个维度：首先是外形轮廓与真实R-3S导弹的比例一致性，严格遵循1:9的缩放比例控制整体尺寸，确保挂载后与米格21航模的机翼挂点匹配，不会出现比例失调的视觉违和感；其次是结构强度满足飞行工况要求，航模飞行过程中会承受大过载机动带来的气动载荷，弹体与挂架的连接部位、尾翼与弹身的结合部位都需要做加强处理，避免高速飞行时出现部件脱落、颤振等问题；第三是重量控制符合航模配重要求，整体采用ABS材质适配FDM3D打印工艺制作，弹体做中空结构设计，在保证结构刚度的前提下尽可能降低自重，避免单侧挂载导致整机重心偏移，影响飞行操控手感。

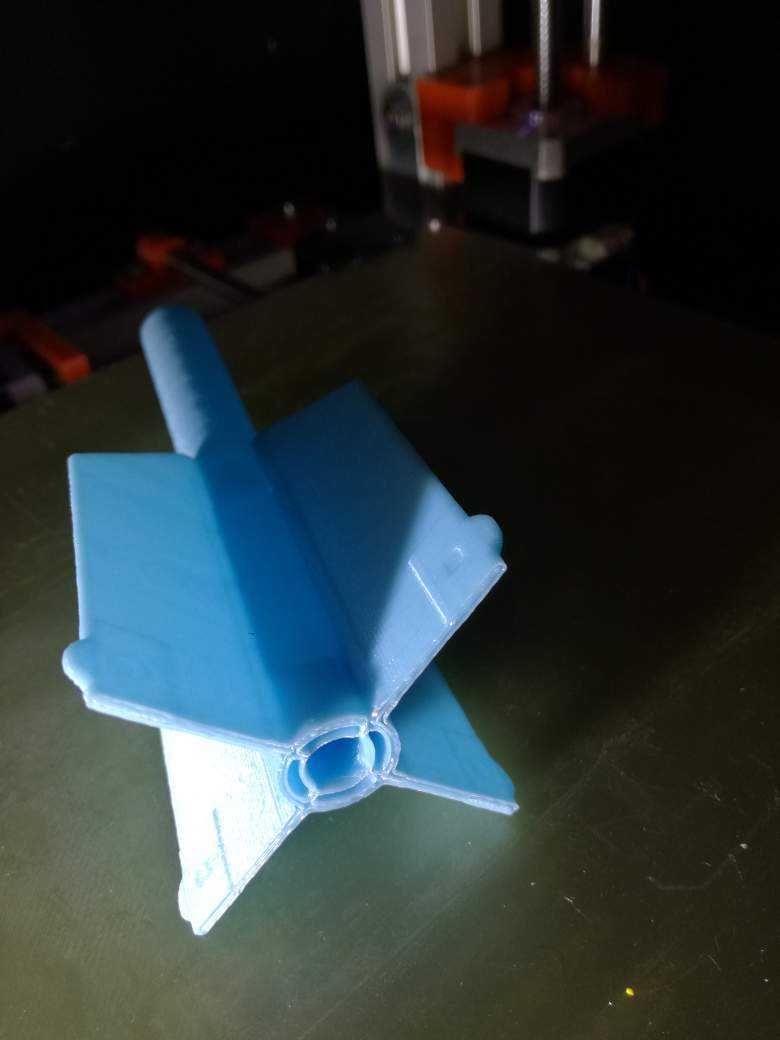

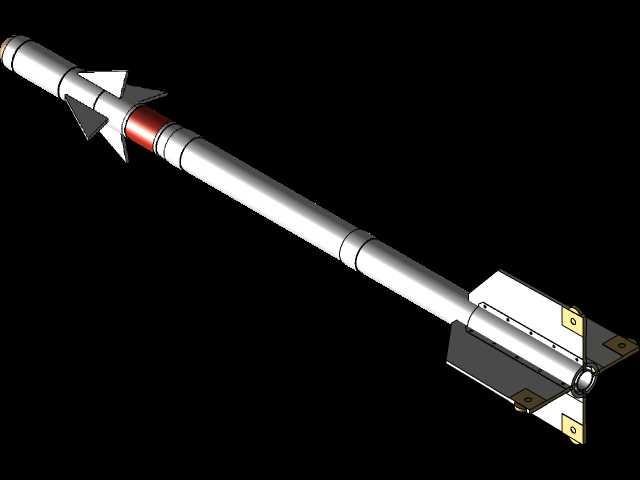

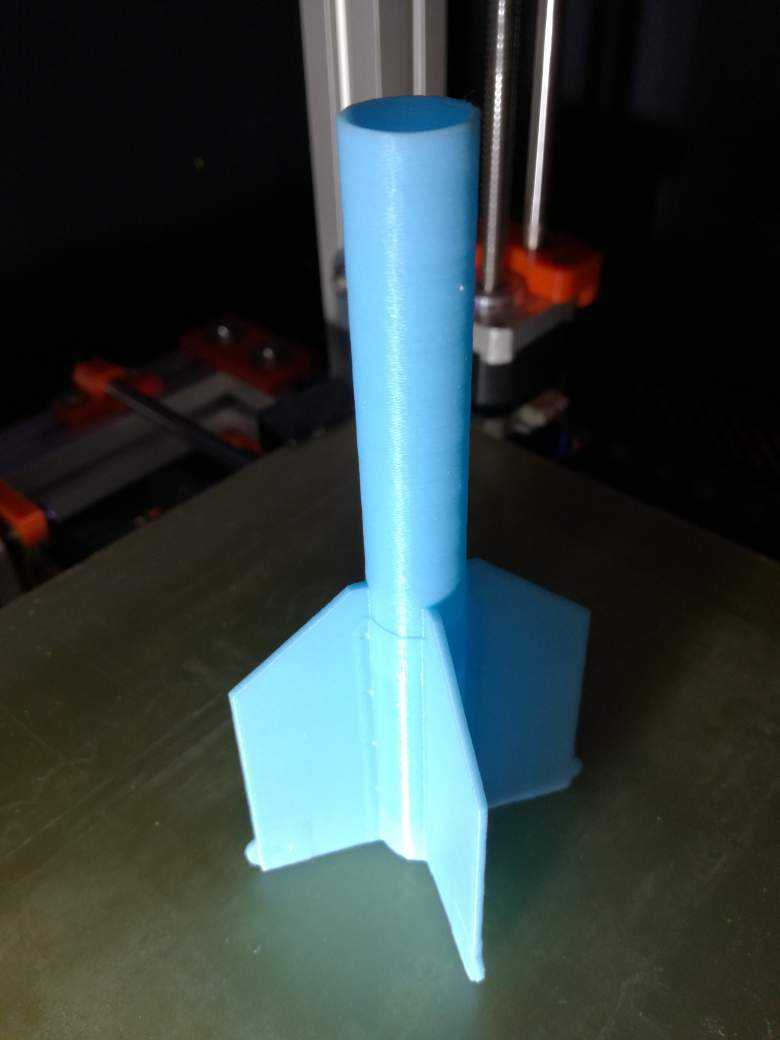

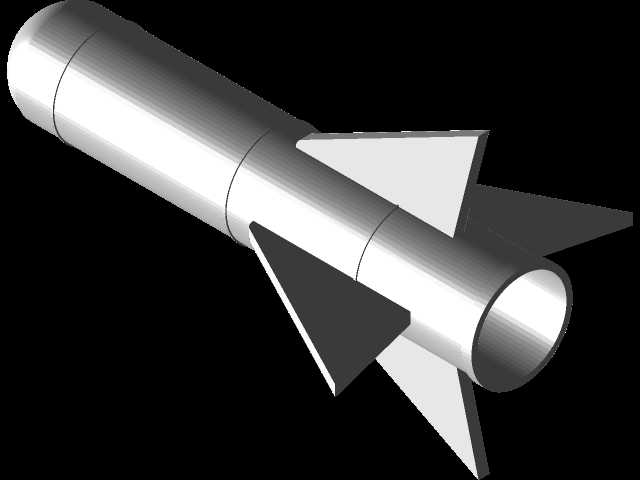

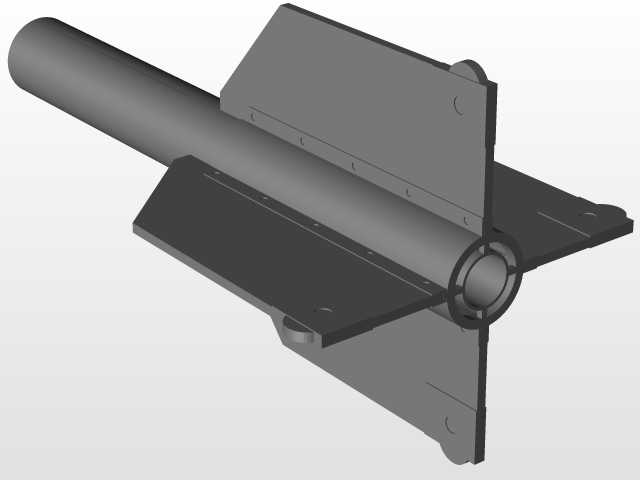

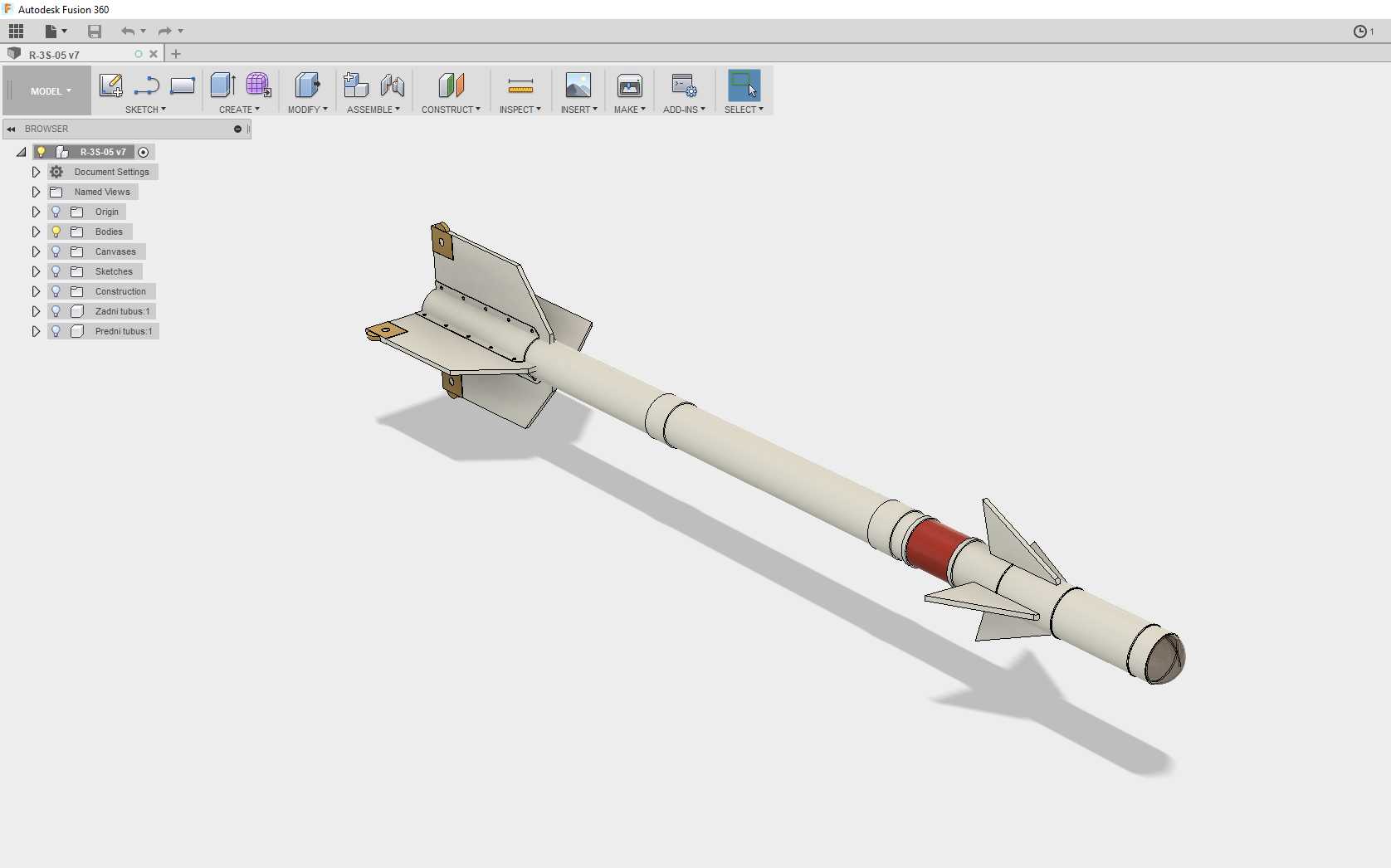

　　设计过程中首先对真实R-3S导弹的外形特征做了拆解，弹体整体为细长旋成体结构，头部为半球形钝头设计，避免尖锐头部在3D打印过程中出现翘边变形，同时降低飞行时的头部空气阻力。弹身从前到后依次设置导引头舱段、舵机舱段、战斗部舱段、发动机舱段与尾翼舱段，各舱段之间做定位止口设计，打印完成后可以直接通过止口拼接组装，不需要额外做粘接定位，降低装配难度。舵面设置在弹身靠前位置，采用切尖三角翼布局，舵面与弹身的连接部位做0.2mm的装配间隙预留，既保证静态展示时舵面可以小幅度偏转模拟真实舵效，又不会因为间隙过大导致飞行时出现多余的摆动，影响飞行稳定性。尾翼采用大后掠角矩形翼设计，四片尾翼沿弹身周向90度均匀分布，每片尾翼上都设计有定位凸台，与弹身尾段的定位凹槽配合，装配时可以快速找准安装角度，避免出现尾翼偏斜导致的气动偏航力矩。

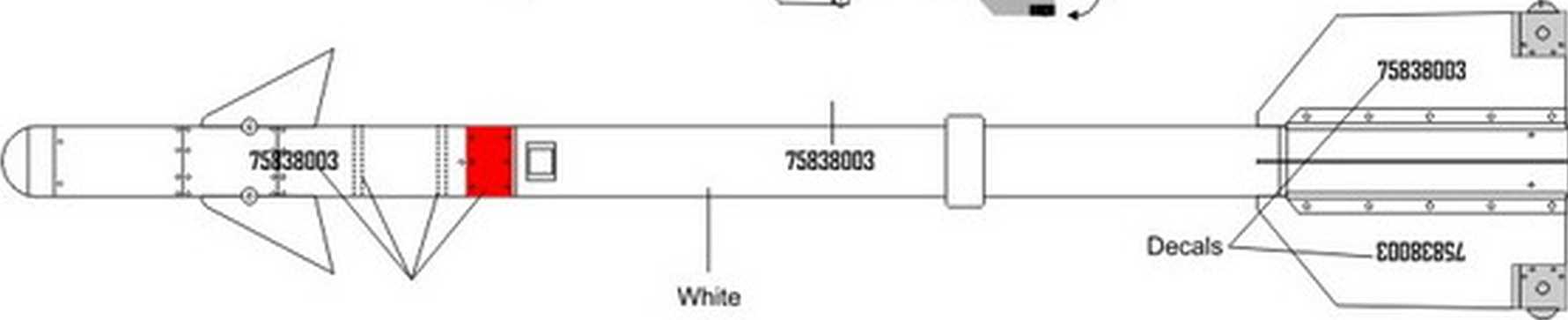

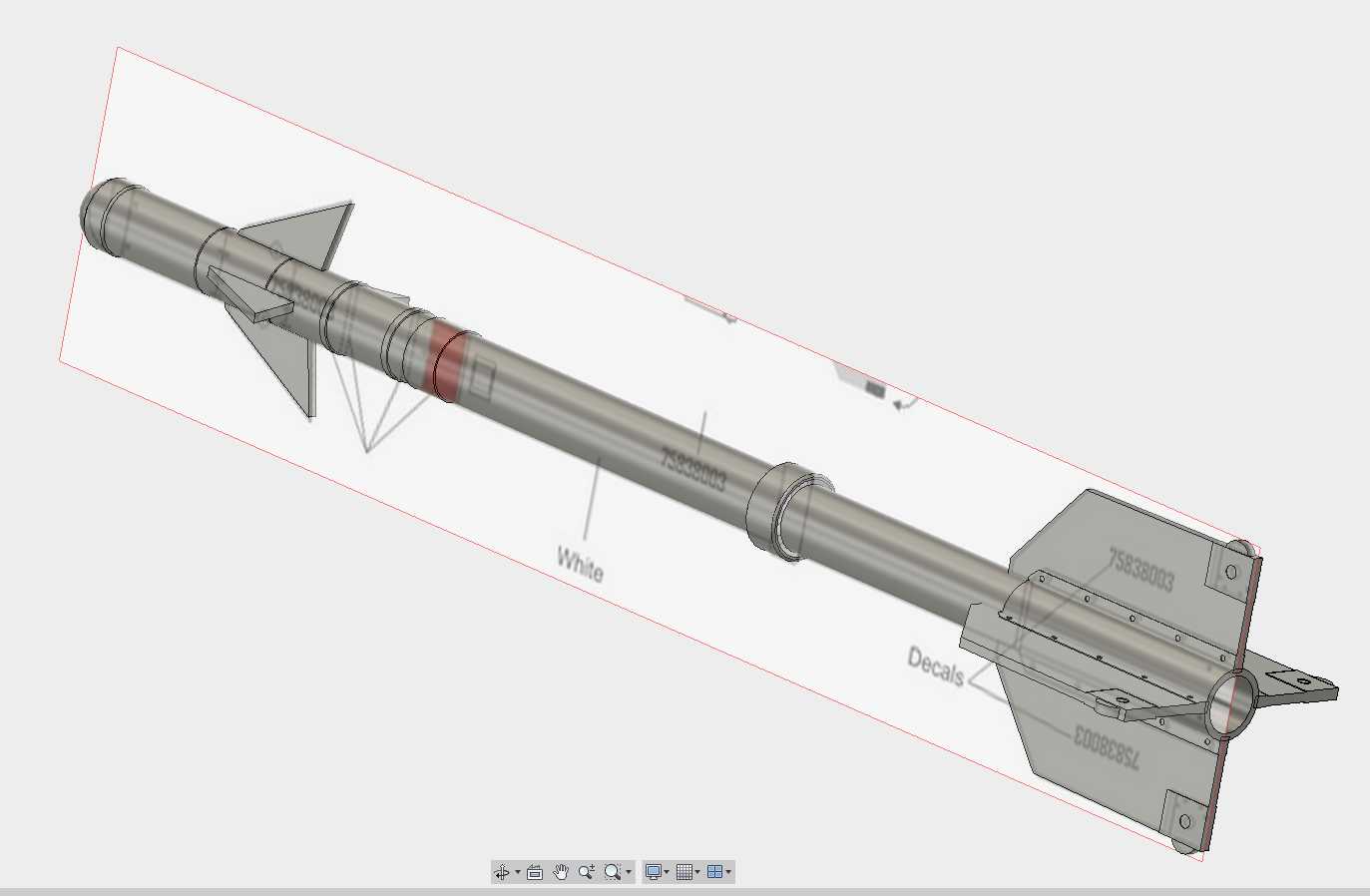

　　安装边界方面，弹体上部对应真实导弹的挂架位置设计了一体化的挂接凸台，凸台上预留2个M2螺丝安装孔，孔位间距与FREE WING品牌米格21 80mm EDF航模的机翼挂点完全匹配，安装时不需要额外对航模机翼做打孔改装，直接通过螺丝即可将弹体固定在挂架上，拆装方便。弹体表面做了细节还原设计，包括弹身中部的红色标识带、尾翼表面的刻线细节、弹身下部的白色标识区域，打印完成后只需要简单补色即可达到较高的仿真效果，不需要额外做水贴加工，降低后期处理难度。考虑到3D打印的工艺特性，所有外露棱角都做了R0.3mm的圆角处理，避免打印过程中出现层间开裂、尖角缺损的问题，同时提升飞行时的气动顺滑度，减少不必要的阻力增量。

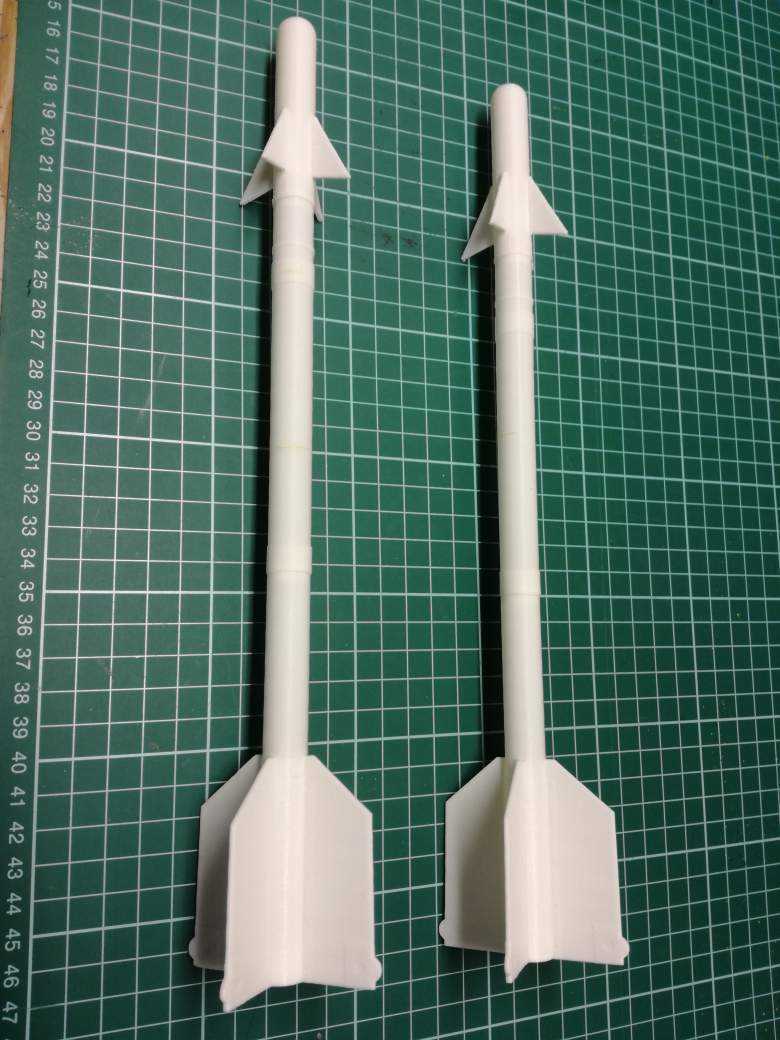

　　从气动设计角度考量，缩放后的弹体长径比控制在12:1，符合亚音速航模飞行时的外挂物气动要求，不会因为弹体过长导致飞行时产生额外的俯仰力矩，尾翼的翼展控制在弹体直径的2.5倍，既保证足够的航向稳定力矩，又不会因为翼展过大导致滚转时的转动惯量过高，影响航模的滚转响应速度。弹体内部的中空腔体还可以根据实际配重需求添加配重块，当航模整机重心偏后时，可以在弹体头部舱段内塞入铅粒调整重心位置，不需要额外在机身内部添加配重，提升整机的空间利用率。弹体各部件的壁厚统一设置为1.5mm，对于ABS材质的3D打印件来说，这个壁厚既可以承受15G以内的机动过载，又不会因为壁厚过大导致整体重量超标，经过实际飞行测试，单枚弹体的重量控制在35g以内，双侧挂载时总重量70g，不会对80mm EDF动力的航模飞行性能产生明显影响，平飞、横滚、筋斗等常规机动动作都可以正常完成，不会出现因为外挂物导致的操控异常。
