多层带附属院落民居建筑结构设计方案

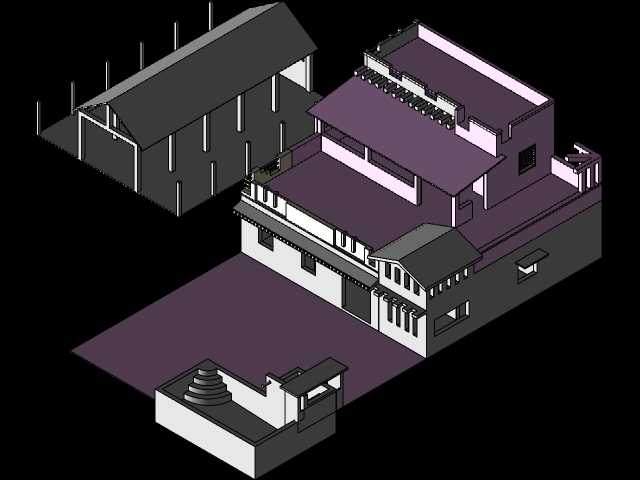

　　这套建筑三维结构方案，针对乡村自建独栋住宅的实际使用需求搭建，核心解决传统自建房功能分区混乱、空间利用率不足的问题。从结构拆解视角看，主体建筑采用错层式多层布局，首层预留了大跨度的公共活动空间，墙体承重点位按照砖混结构的受力逻辑排布，所有转角处的构造柱位置都在模型中做了明确的结构预留，方便后续施工阶段的钢筋绑扎与混凝土浇筑作业。附属的单坡屋顶辅房与主体建筑通过沉降缝做结构分隔，避免不同层高建筑的不均匀沉降导致墙体开裂，辅房内部预留了农具存放、杂物仓储的空间，屋面坡度按照常规民用建筑排水要求设置，檐口挑出长度刚好覆盖外墙散水区域，减少雨水对墙基的冲刷。

　　院落部分的设计兼顾了通行与景观功能，入口处的台阶做了三级缓步设计，踏面宽度与踢面高度符合民用建筑设计的人体工程学要求，侧边的矮墙同时承担围墙与景观台的功能，顶部预留了盆栽摆放的平台空间。主体建筑的二层设置了外挑露台，露台的排水坡度向内侧找坡，接入建筑内部的雨水立管，避免外排雨水冲刷院落地面；三层的退台设计既减少了建筑整体的风阻，也为下层露台提供了自然的遮阳区域，屋面的设备平台预留了太阳能热水器、空调外机的安装点位，所有点位的荷载都按照实际设备重量做了结构加强。

　　从安装边界与尺寸控制角度，整个建筑的占地轮廓在模型中做了明确的红线标注，主体建筑的外墙轴线尺寸、院落的净空尺寸都可以直接作为施工放线的参考依据，所有门窗洞口的位置都按照常规民用门窗的通用模数设置，不需要额外定制非标准尺寸的门窗构件，能够有效控制施工阶段的材料成本。墙体的厚度区分了承重墙与分隔墙，外墙采用常规240mm厚度满足保温与承重要求，内部分隔墙采用120mm厚度最大化释放室内使用空间，所有管线的预埋路径都在墙体模型中做了预留槽位，避免施工阶段临时开槽破坏墙体结构。

　　不同于常规的建筑效果图模型，这套结构方案把施工阶段需要关注的受力节点、安装预留、尺寸边界都做了具象化呈现，结构设计人员可以直接在模型基础上调整内部房间分隔，施工人员可以通过轴测视角清晰理解不同部位的结构衔接逻辑，甚至预制构件生产方可以直接提取模型中的构件尺寸做预制墙板、预制楼梯的加工生产。模型中所有的屋面、墙体、地面的交接位置都做了节点细化，比如屋面与墙体交接处的泛水高度、窗台的滴水线构造、台阶与地面衔接处的沉降处理，这些细节都是实际施工中容易被忽略但直接影响建筑使用寿命的关键点位，通过三维模型的直观呈现，能够有效减少施工阶段的沟通成本，避免因二维图纸理解偏差导致的施工返工。
