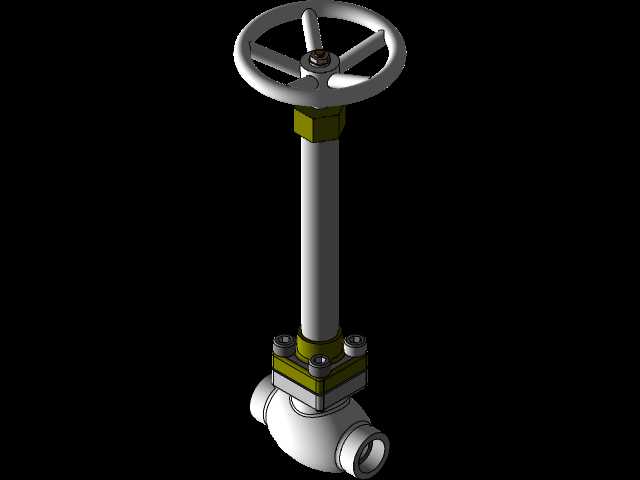

手动承插焊式截止阀三维结构设计

　　这款手动截止阀的三维建模完全围绕工业管路系统的实际截断需求搭建，日常应用场景覆盖化工介质输送管路、电厂汽水取样支路、暖通空调冷热水循环管线、小型工艺装置的物料切断工位，核心用途是在管路检修、支路切换、故障隔离时实现管路介质的可靠截断，相比闸阀它的密封面行程更短，截断动作的可控性更强，适合需要频繁调整通断状态的中低压管路场景。从功能特性上看，它采用手轮驱动的明杆结构设计，阀杆的升降行程可以直观反馈阀门的当前开度，现场巡检人员不需要额外加装开度指示器，就能通过阀杆露出阀盖的长度判断阀门开关状态，避免出现误操作。密封结构采用锥面密封配合，阀瓣与阀座的密封面做了贴合度优化，关闭时手轮施加的扭矩通过阀杆传递到阀瓣，锥面结构可以自动对中，

　　补偿小范围的加工同轴度误差，降低加工阶段的精度控制成本，同时在长期使用出现轻微磨损后，只需要增加很小的关闭扭矩就能重新实现密封，延长了整阀的维护周期。阀体采用承插焊连接端设计，连接端的内径匹配常规无缝钢管的外径尺寸，安装时直接将管道插入阀体两端的承口内进行焊接，相比法兰连接它的结构更紧凑，没有法兰密封面泄漏的风险，适合安装空间局促、管线振动较小的工位，两端承口的深度做了统一规范，插入后预留了1-2mm的焊接收缩间隙，避免焊接热胀导致阀体内腔变形卡涩阀瓣。设计过程中优先考虑了易损件的可更换性，阀盖与阀体的连接采用四螺栓压紧结构，中法兰处的密封垫采用标准规格的石墨缠绕垫，现场维护时不需要整阀切割拆除，只需要松开四个连接螺栓就能取出阀杆、

　　阀瓣组件，更换密封垫或者修复密封面，大幅降低后期运维的工作量。手轮采用轮辐式结构，三根轮辐均匀分布，轮缘做了圆弧过渡处理，操作人员手动开关时握持手感更舒适，不会出现锐边硌手的问题，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期开关操作不会出现配合打滑的问题，即使手轮出现磕碰损坏，也可以直接松开锁紧螺母快速更换同规格手轮。阀杆的密封采用填料函结构，填料压盖通过两个螺栓压紧填料，在使用过程中如果出现阀杆处微量泄漏，不需要停压拆解阀门，只需要均匀拧紧填料压盖的两个螺母，就能补偿填料的磨损量实现重新密封，填料选用的是通用规格的柔性石墨盘根，现场可以很方便地获取替换件。从安装边界尺寸来看，

　　整阀的结构长度严格遵循常用中低压截止阀的安装尺寸规范，手轮的最大外径控制在合理范围，安装后手轮外缘与周边管线、支架的预留操作间隙不小于100mm，满足现场操作人员戴防护手套操作的空间需求，阀杆全开状态下的最大伸出高度也做了控制，不会因为阀杆伸出过长影响上方管线或者平台的布置，阀体底部的流道采用直通式结构，介质流通时的流阻比角式截止阀更低，适合对管路压力损失有一定要求的循环管路场景。建模过程中所有配合面都做了公差匹配模拟，阀杆与阀盖的导向段采用间隙配合，保证阀杆升降动作顺畅无卡涩，阀瓣的导向筋与阀体内腔的导向槽配合间隙控制在合理范围，开关过程中阀瓣不会出现偏摆，避免密封面单侧受力磨损。螺栓连接的位置都预留了标准扳手的操作空间，现场安装或者拆解时，普通的开口扳手或者套筒扳手就能完成操作，不需要使用特殊定制工具。整体结构没有采用复杂的异形曲面，所有零部件都可以通过常规的车、铣、钻工艺完成加工，不需要特殊的加工设备，适合中小机加工企业批量生产，零部件的通用化率较高，除了阀体、阀瓣这类专用铸件外，螺栓、螺母、填料、密封垫都采用行业通用标准件，进一步降低了生产和运维的成本。
