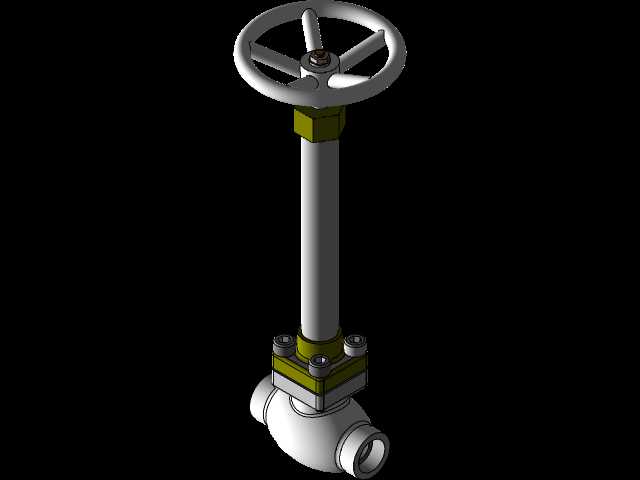

手轮驱动承插式截止节流阀三维结构

　　在化工流体输送、市政给排水、工业循环水系统、中小型热力管网的管路布设场景中，这类手轮驱动的承插式截止阀是管路系统里用量极大的截断与调节类阀件，和法兰连接的大口径截止阀不同，这款小通径截止阀更多适配DN15到DN50区间的小管径管路，安装时直接和对应外径的金属管道承插焊接，不需要额外搭配法兰片与密封垫片，焊接后的连接强度更高，在存在小幅振动的设备配套管路上也不容易出现接口渗漏的问题。从结构设计逻辑来看，这款阀件采用下进上出的流道结构，球形阀体的内部被挡板分隔出两个独立腔室，介质从阀体下部的侧口进入，绕过阀瓣密封面后从另一侧的承插口流出，这种流道设计虽然会带来一定的流阻损失，但能让阀瓣的密封面在关闭状态下承受更均匀的介质压力，长期使用也不容易出现密封面冲蚀磨损的问题，相比直通式球阀，它的调节精度更高，不仅能实现管路的完全截断，还可以通过调整阀瓣的开启高度，精准控制管路内的介质流量，在需要对支路流量进行配比调整的工艺管路上，它可以同时承担截断阀和节流阀的双重作用，不需要额外在管路上加装独立的节流孔板，能有效压缩管路系统的安装空间与配件成本。

　　这款阀件的上部采用手轮驱动结构，手轮为轮辐式铸造成型，边缘做了圆弧过渡处理，操作人员戴防滑劳保手套操作时也不会出现硌手的问题，手轮和阀杆之间通过方形榫槽连接，不需要额外的定位销，装配时直接压入即可，后期维护更换手轮也不需要拆解整个阀的上部结构。阀杆采用明杆设计，阀杆的外露部分可以直观显示阀门的开启高度，巡检人员在现场不需要额外加装开度指示装置，远距离就能判断阀门的开关状态，避免出现误操作的问题。阀杆和阀盖之间的密封采用多层填料压盖结构，压盖通过两个对称布置的内六角螺栓压紧填料，当填料出现磨损渗漏时，不需要停机拆解阀门，只需要均匀拧紧两个压盖螺栓就能补偿填料的磨损量，大幅降低现场运维的工作量。阀盖和阀体之间采用金属面加密封垫的连接结构，四个连接螺栓沿法兰圆周均匀布置，拧紧时按照对角线顺序分次拧紧，能保证密封面的压力均匀，不会出现局部压偏导致的渗漏问题。

　　从安装边界尺寸来看，这款阀的手轮外径是阀体通径的3.5倍左右，操作时不需要额外加装加长扳手，单人就能完成全开全关的操作，手轮的最高点距离阀体底部承插口的中心高度约为通径的8倍，在做管路排布三维设计时，需要在手轮上方预留至少100mm的操作空间，方便后期运维时转动手轮，同时要避免手轮和周边的管线、支架出现干涉。阀体两侧的承插口同轴度公差控制在0.1mm以内，和管道焊接时不需要额外调整角度，直接对齐管道后点焊固定再满焊即可，焊接时要注意对阀杆密封部位做降温处理，避免焊接高温传导到填料区域导致填料老化失效。这款阀的适用介质包括常温清水、低浓度酸碱溶液、饱和蒸汽等，在常规工业工况下的公称压力适配1.6MPa等级的管路，不适合在含有大颗粒固体杂质的介质管路上使用，否则杂质会卡涩阀瓣密封面，导致阀门关闭不严。在做三维建模时，要重点关注阀杆的行程和手轮转动圈数的匹配关系，阀瓣的升程和手轮的螺距是一一对应的，每转动手轮一圈，阀瓣的提升高度等于阀杆螺纹的导程，建模时要保证运动仿真过程中阀瓣不会和阀体内部的挡板出现干涉，同时填料压盖的内孔和阀杆之间要预留0.2到0.3mm的间隙，既不能间隙过大导致填料挤出，也不能间隙过小导致阀杆转动卡涩。另外，阀体的流道过渡位置都做了圆角处理，避免直角结构导致的介质紊流，减少流道部位的冲蚀磨损，延长阀件的实际使用寿命。
