Guth卫生阀配套执行器结构设计

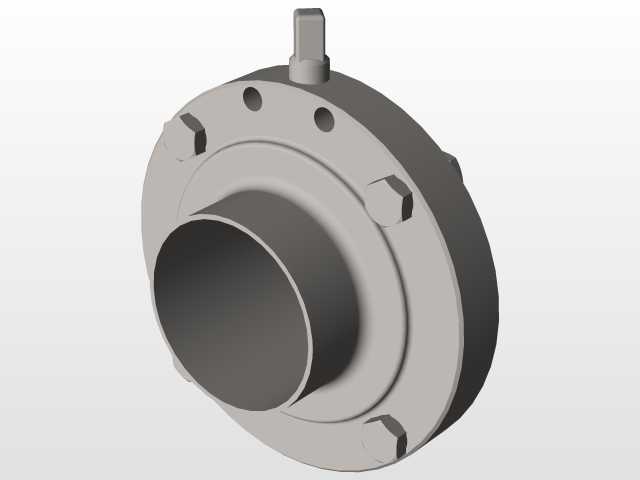

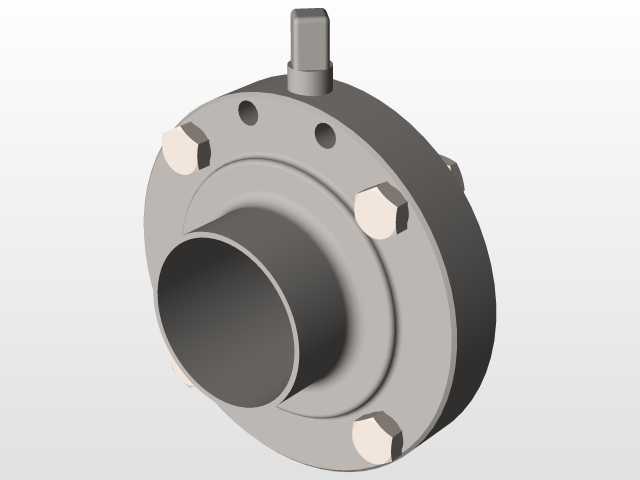

　　在食品加工、生物医药、日化生产这类对管路洁净度有严苛要求的生产场景中，卫生级阀门的驱动执行部件直接决定了管路通断、流量调节的可靠性，这套Guth阀配套的执行器结构，正是针对卫生级工况的特殊使用需求完成的三维结构设计。不同于普通工业阀门的驱动结构，卫生级工况下的执行器需要兼顾外部易清洁、无清洁死角、驱动动作平稳无卡顿、与阀体连接无外露积液缝隙的要求，设计过程中首先围绕安装适配性做了边界约束：执行器与卫生阀的连接法兰采用标准快装卡盘接口匹配，对接面的密封槽尺寸完全对应卫生级阀杆的密封组件规格，安装时无需额外加工转接件，可直接与同系列卫生级阀体完成装配，整体安装后执行器外轮廓与阀体轴线同轴，不会出现偏载导致的阀杆磨损问题。

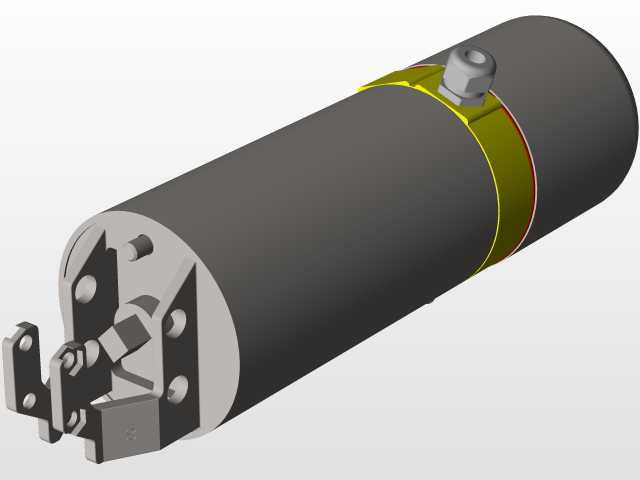

　　从功能实现逻辑来看，这套执行器采用直行程驱动结构，内部的动力传递路径做了无润滑残留设计，所有运动副的接触面都采用自润滑耐磨材质，避免常规润滑脂在洁净工况下出现析出污染管路介质的问题；执行器的外壳采用圆弧过渡的全包覆结构，所有外表面的拼接缝隙都做了密封打胶处理，外壳表面粗糙度控制在Ra0.8以下，日常生产后的CIP清洗过程中，冲洗水流可以顺着圆弧面完全流走，不会在外壳凹陷处残留清洗液或者生产物料，完全满足食品医药生产区域的设备清洁规范。

　　实际应用中，这类带执行器的卫生阀通常安装在物料输送管路、CIP清洗管路、无菌配料管路的关键节点，执行器的行程参数完全匹配对应通径卫生阀的阀瓣开启高度，不会出现行程过顶导致阀瓣密封面压损，或是行程不足导致阀门内漏的问题；设计时特意将执行器的气源/控制接口设置在侧面偏上位置，避免管路跑冒滴漏的液体顺着接口缝隙渗入执行器内部，接口的螺纹规格采用标准气动管路接口，可直接对接车间现有气动控制管路，无需额外转换接头。

　　从结构设计的细节考量，执行器的阀杆连接部位做了快拆结构设计，日常维护更换密封件时，无需将整个执行器从管路上拆下，只需要松开连接卡箍就可以将执行器上部结构与阀杆脱开，大幅缩短洁净车间的设备维护停机时间；执行器的外部没有突出的尖锐棱角，所有操作部件的边缘都做了圆角处理，避免生产人员巡检、操作时出现磕碰划伤，也不会刮破洁净区操作人员的无菌防护服。

　　针对不同通径的卫生阀适配需求，这套执行器的输出推力做了冗余设计，即使在管路带压的状态下，也可以平稳完成阀门的启闭动作，不会出现因管路介质压力反推导致的阀门关不到位的情况；执行器的外壳材质选用与卫生级阀体一致的304/316L不锈钢材质，表面做了哑光抛光处理，既不会在洁净区强光照明下产生反光晃眼的问题，也可以耐受生产过程中常用的酸碱类清洗消毒剂的腐蚀，长期使用不会出现外壳锈蚀掉屑的问题，避免对洁净生产环境造成异物污染。

　　在安装边界的尺寸控制上，执行器的整体径向尺寸比对应阀体的卡盘外径大出的余量控制在合理范围，在多管路并排布置的狭小安装空间内，相邻阀门的执行器不会出现干涉问题，执行器的轴向高度也做了优化，在满足内部动力组件安装空间的前提下尽可能压缩整体高度，适配车间层高较低、管路布置紧凑的安装场景，不需要为了安装执行器额外抬高管路支架，减少现场安装的改造工作量。
