油气井压裂作业立式集砂装置结构设计

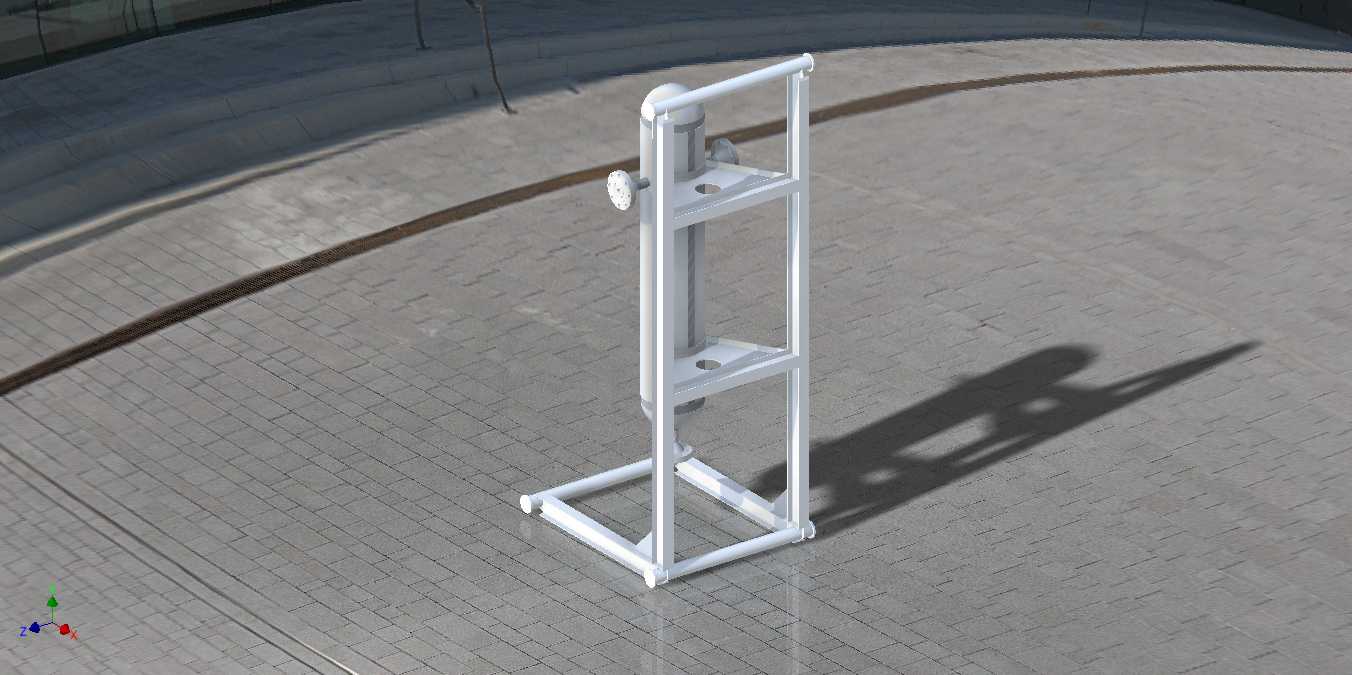

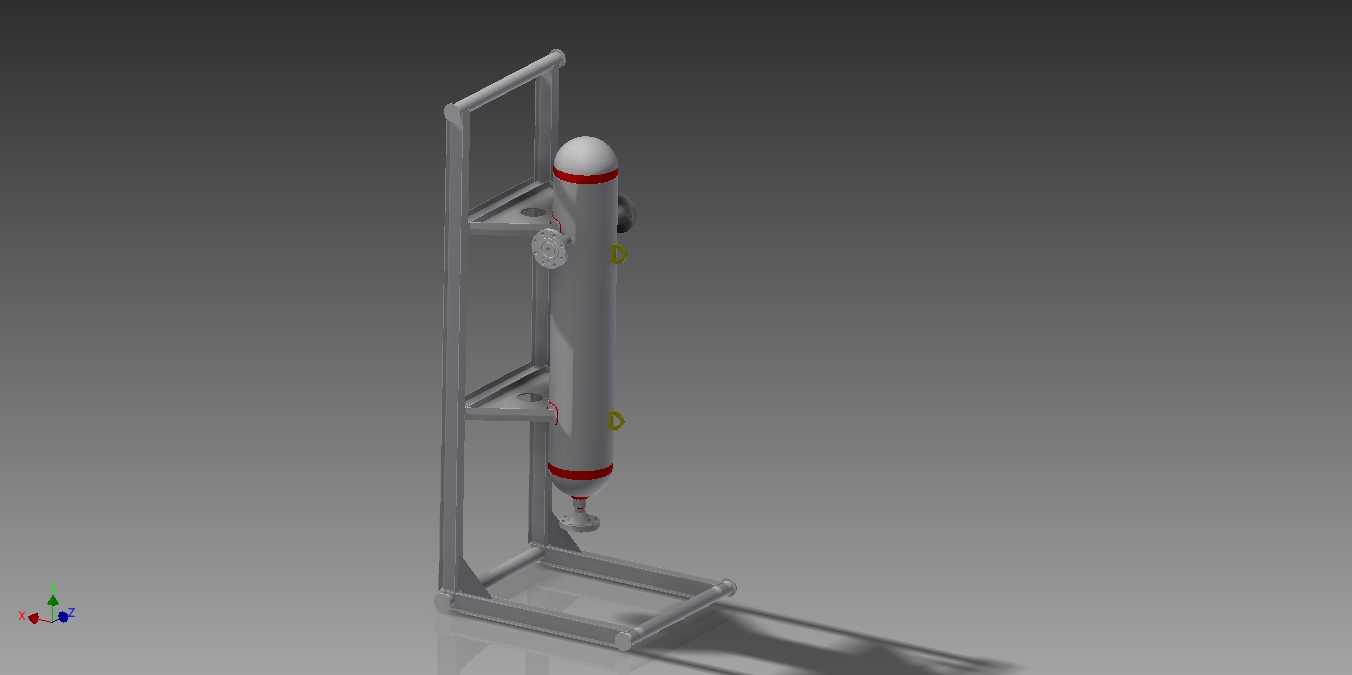

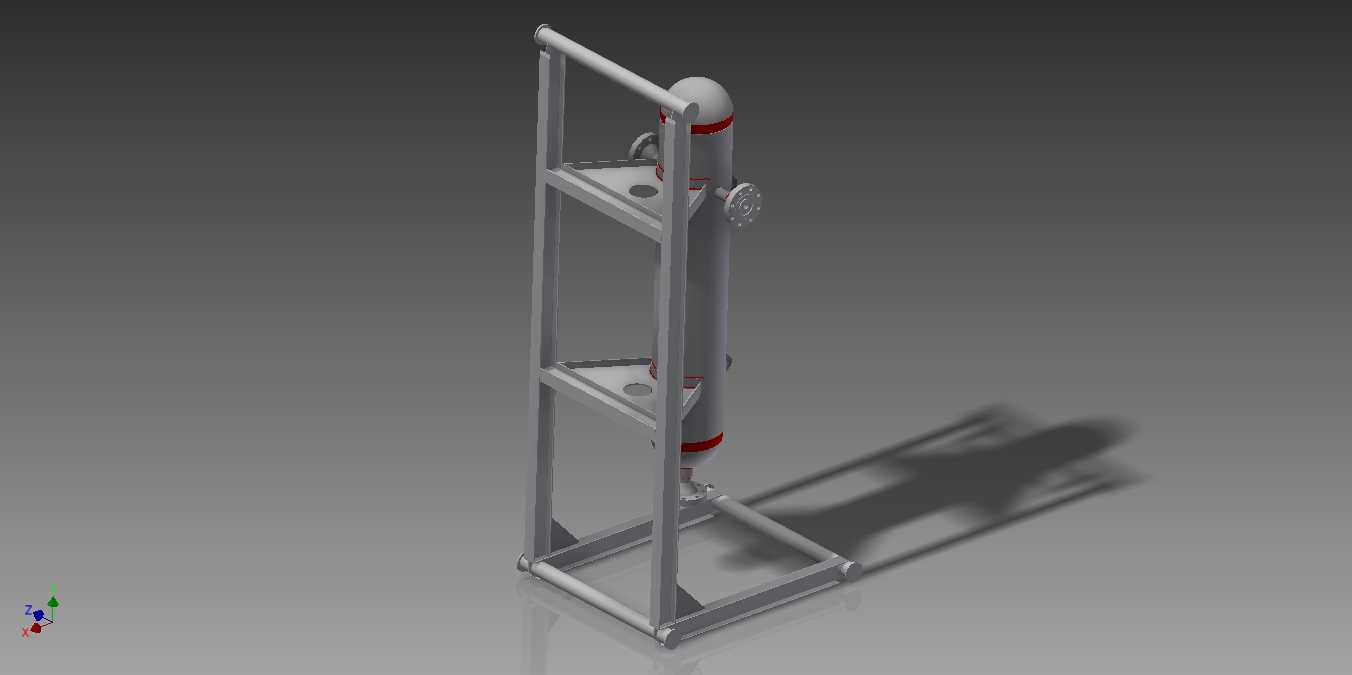

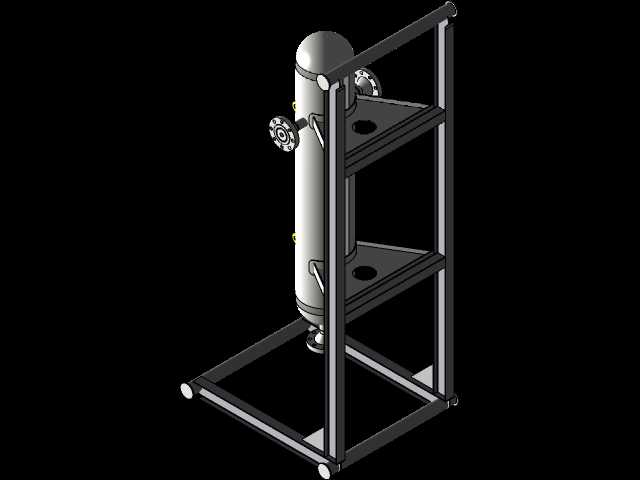

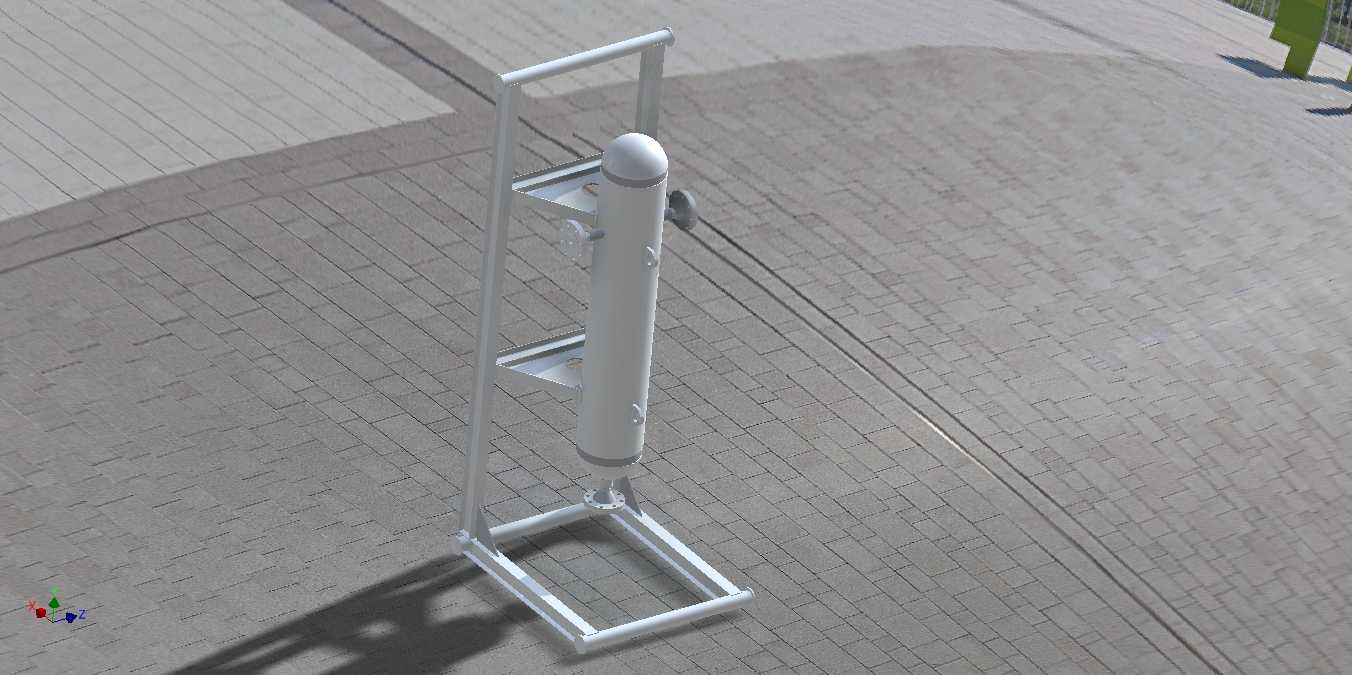

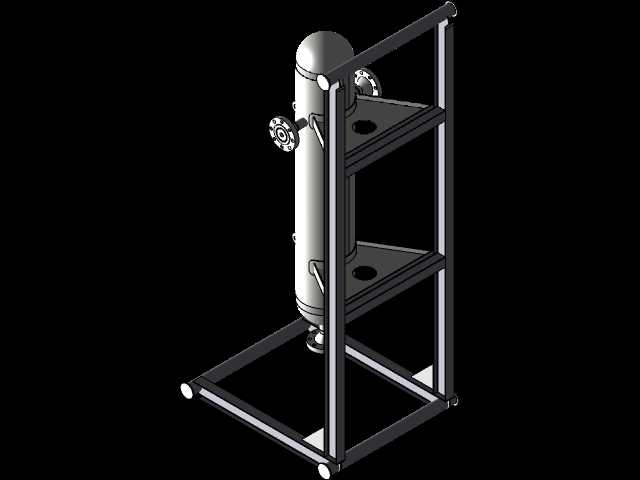

　　在油气田完井后的压裂增产作业环节，返排液携带的地层支撑砂、岩屑颗粒若直接进入地面管汇与后续处理设备，会持续冲蚀弯头、阀门密封面，甚至堵塞节流管汇造成作业中断，这类工况下的固相拦截分离，正是立式集砂装置的核心应用场景。不同于常规卧式过滤设备，该款集砂装置采用立式框架承载结构，整体以方管型材焊接成型，底部为矩形落地支撑框架，四根垂直立柱向上延伸，通过两层水平横梁形成分层承载结构，设备主体的圆柱形沉降筒体沿垂直方向固定在框架内部，这种布局充分利用垂直空间完成重力沉降，相比同处理量的卧式设备，占地面积可缩减40%以上，适配井场作业区有限的摆放空间，同时框架结构预留了叉车孔位与吊点，满足井场频繁转场的快速装卸需求。从功能实现逻辑来看，

　　该装置采用重力沉降加拦截过滤的复合分离思路，压裂返排液从筒体上部侧向入口进入后，流通截面突然扩大，流体流速快速降至固相颗粒临界沉降速度以下，大粒径的压裂砂、岩屑在重力作用下沿筒壁滑落至底部集砂腔，小粒径颗粒则随流体向下流经内置的过滤组件时被拦截，处理后的清液从筒体下部的出口进入下游管汇。筒体顶部设置了快开式检修结构，配合侧面的手轮式锁紧机构，无需大型吊装设备即可快速开启，完成内部过滤元件更换与积砂清理，适配压裂作业间隙短、运维节奏快的现场需求。设计过程中充分考虑了高压作业工况的载荷特性，筒体壁厚按照15000psi的最高工作压力进行强度校核，所有焊缝采用全焊透结构，焊后进行应力消除处理，避免高压工况下的焊缝开裂风险；

　　框架与筒体之间采用弧形抱箍加缓冲垫的连接方式，既保证筒体固定的可靠性，又能吸收压裂作业过程中管汇传递的振动载荷，避免长期振动造成的连接松动。安装边界方面，装置整体重心沿垂直轴线分布，底部支撑框架的四个支脚设置了可调式地脚，在井场不平整的硬化地面上可快速调平，调平行程满足±50mm的地面高差适配需求；进出口法兰采用标准高压管汇连接尺寸，可直接与现场2寸或3寸的高压压裂管汇对接，无需额外加工转换接头；框架侧面预留了压力变送器、差压表的安装接口，可实时监测筒体内部压力与过滤组件的前后压差，当压差达到设定阈值时即可提示运维人员进行排砂或滤芯更换，避免滤芯击穿导致的固相泄漏。不同于常规集砂设备采用的一体化铸造筒体，该款装置的筒体、

　　框架全部采用标准型材与管材焊接成型，加工过程无需大型铸造模具，生产周期短，制造成本更低，同时焊接结构的可修复性更强，井场作业过程中若出现局部磕碰损伤，可直接通过现场补焊完成修复，降低作业现场的备件储备压力。在流道设计上，入口处设置了切向导向板，流体进入筒体后沿筒壁形成微弱旋流，既可以避免入口流体直接冲击过滤组件造成局部冲蚀，又能利用旋流离心力加速固相颗粒向筒壁聚集，提升沉降分离效率；底部集砂腔设计为锥形收口结构，排砂口设置在锥底最低位置，排砂时无需完全排空筒体内液体，即可依靠内部压力将沉积的砂粒快速排出，减少排砂过程的介质浪费与作业等待时间。框架的上层横梁位置预留了操作平台安装位，现场可根据需求加装小型操作踏板，方便运维人员站立操作顶部的手轮与快开结构，无需额外搭设梯架；所有外露的金属结构表面均做了喷砂除锈加环氧富锌涂层处理，适配油气田野外作业的高腐蚀、高湿度环境，延长设备的野外服役寿命。
