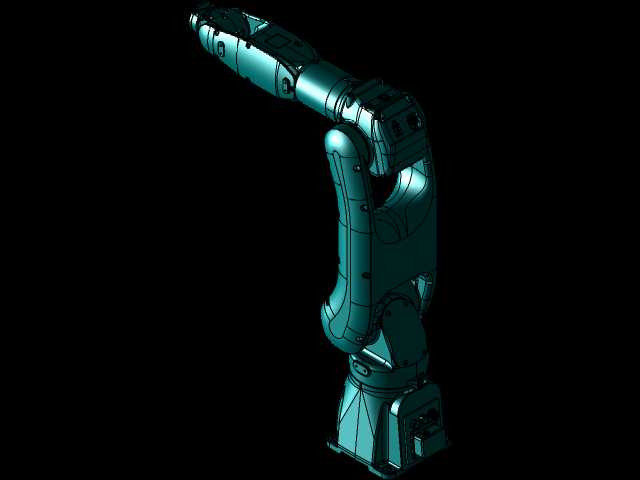

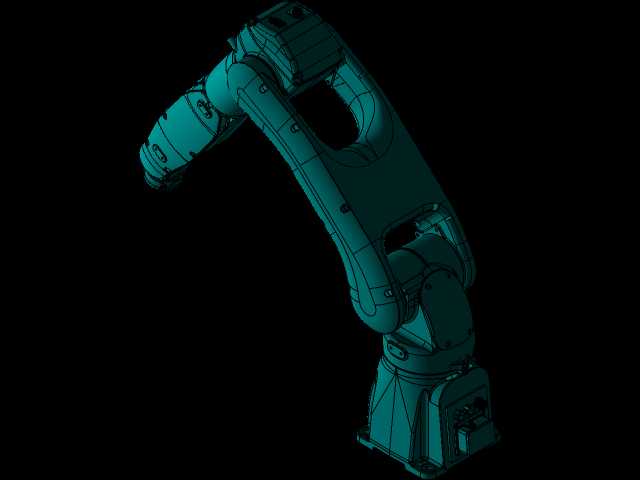

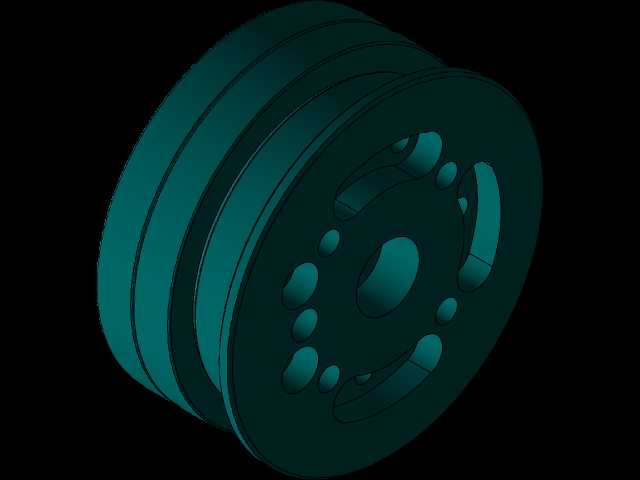

安川Gp7六轴工业机械臂三维结构

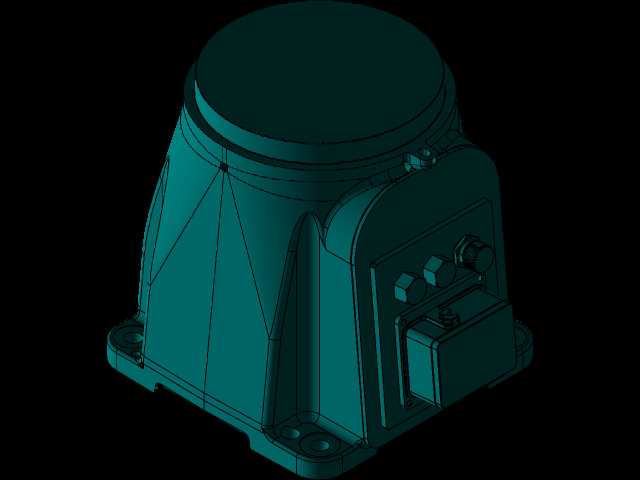

　　做产线集成方案的时候，六轴关节臂的选型永远绕不开负载、臂展、重复定位精度这几个核心参数，安川Gp7这款机型在中小负载搬运、上下料场景里的适配度很高，建模的时候特意把每个关节的转动限位、安装法兰的配合尺寸都做了还原，方便做方案的时候直接导入产线布局做干涉校验。先从安装端说起，这款机械臂的底座安装孔位采用的是圆周均布设计，固定面的平面度要求在0.1mm以内，底座出线口的位置预留了足够的管线弯曲半径，不管是走地面布线还是侧装倒挂的安装形式，都不会出现线缆弯折过度的问题，做工作站布局的时候要注意底座周边预留至少150mm的维护空间，方便后期检修伺服驱动器和制动单元。

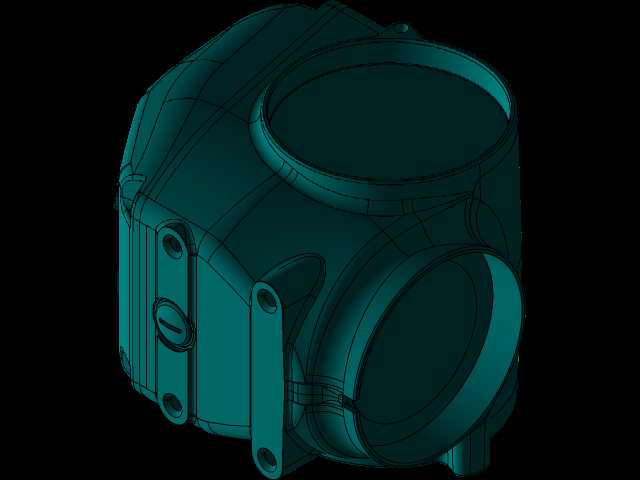

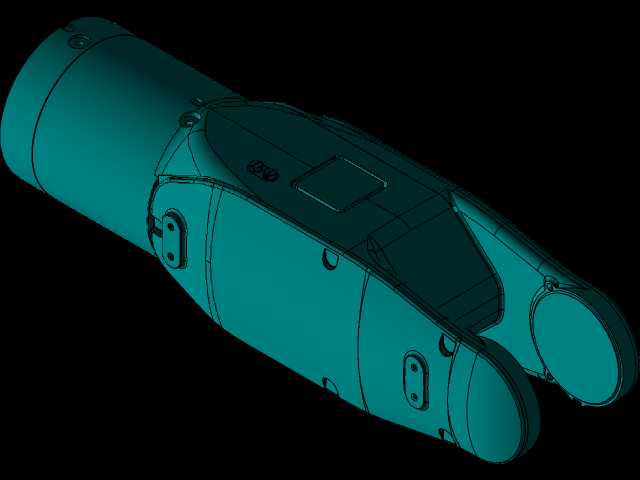

　　从结构设计逻辑来看，这款机型的J1关节采用大直径交叉滚子轴承支撑，能承受更大的倾覆力矩，哪怕臂展完全伸出去带额定负载，底座的形变量也能控制在允许范围内，不会影响末端定位精度。J2、J3关节的配重结构做了内置优化，不像老款机型有外凸的配重块，能减少运行时的空间占用，在窄工位的上下料场景里优势很明显，比如机床上下料的时候，臂体不会和机床防护门、夹具产生干涉。J4、J5、J6三个腕部关节做了紧凑化设计，腕部的穿线孔直径足够容纳气路、信号线缆，末端法兰的安装尺寸符合通用工业机器人的接口标准，可以直接适配夹爪、吸盘、焊枪等不同的末端执行器，不用额外做转接法兰，能减少集成时的设计工作量。

　　实际应用场景里，这款7kg负载的机型覆盖的工况很广，3C行业的PCB板转运、小件组装，汽配行业的小零部件上下料、涂胶，甚至是教学实训平台的机器人演示单元都能适配。建模的时候特意还原了每个关节的运动包络线，导入仿真软件的时候可以直接做路径规划，验证不同姿态下的可达性，比如做机床上下料的时候，可以模拟机械臂从料仓取件、送入机床卡盘、退出关门的全路径，提前排查臂体和机床内部结构的干涉点，不用等现场安装的时候再反复调试姿态。

　　从外形尺寸来看，这款机型的臂展完全覆盖常见的小型工作站作业范围，直立安装时的总高度控制得比较合理，哪怕是层高较低的车间也能安装，不用额外做设备基础下沉。臂体的外壳采用流线型设计，没有突出的棱角和螺栓头，在洁净车间使用的时候不容易积灰，擦拭维护也很方便，关节处的密封结构做了阶梯式设计，能阻挡切削液、粉尘进入关节内部，在机加工车间的恶劣环境下也能稳定运行。

　　做结构设计参考的时候，这款模型的内部传动结构虽然做了外观简化，但外部的所有安装接口、关节转动角度范围都和真机一致，不管是做产线方案的布局演示，还是做周边防护栏、料架的位置设计，都能直接拿这个模型做空间校验，避免出现现场安装时设备间距不够、机械臂运行撞防护的问题。另外腕部的法兰端面到J5关节中心的距离做了精准还原，计算末端负载的力矩的时候，可以直接用模型里的尺寸参数做校核，不用反复查样本手册，能提升方案设计的效率。
