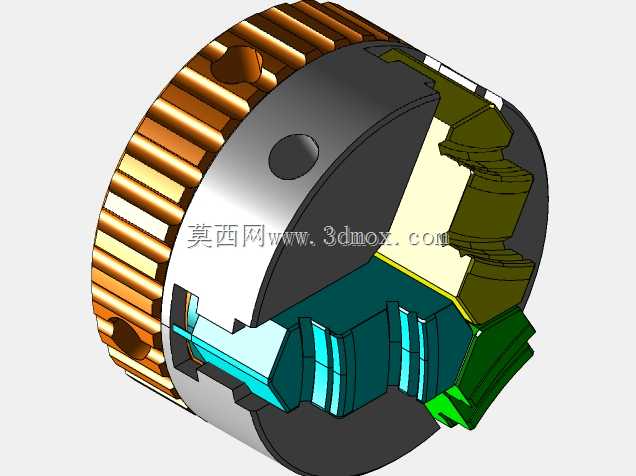

直径50mm三爪自定心卡盘结构设计

这款直径50mm的三爪卡盘是小型机加工场景中常用的工件装夹部件，广泛适配桌面型车床、小型分度头、精密磨床以及专用工装工位，多用于小尺寸轴类、盘类零件的装夹固定，在精密仪表零件加工、小型五金件二次加工、教学实训设备配套场景中有着极高的使用频次，能够满足小规格工件加工时的同轴度装夹需求，避免工件装夹偏位带来的加工尺寸超差问题。从功能特性来看，该卡盘采用经典的平面螺纹传动结构，三个卡爪可在卡盘端面的径向导槽内同步移动，转动卡盘外周的滚花调节圈时，内部的盘丝结构会同时驱动三个卡爪做等距径向位移，实现工件的自动定心与同步夹紧，定心精度可满足常规小零件的精加工装夹要求，无需反复找正工件中心，能够大幅缩短小批量零件加工的装夹辅助时间。卡爪采用阶梯式夹持面设计，既可以撑持工件的内孔实现内涨式装夹，也可以从外侧抱紧工件外圆，适配不同装夹需求的小型零件，夹持范围覆盖常见的小直径棒料、薄壁环类零件，装夹时受力均匀，可减少薄壁零件装夹变形的问题。在设计思路上，这款卡盘充分考虑了小型设备的安装空间限制，整体结构紧凑，外径控制在50mm，卡盘本体采用一体化的壳体结构，外周的滚花设计方便操作人员徒手调节夹紧力度，无需额外使用卡盘扳手即可完成常规力度的装夹操作，适配小型设备操作空间有限的使用场景；内部的盘丝与卡爪啮合齿形经过优化，传动顺畅无卡滞，同时具备足够的啮合强度，能够承受小型加工场景下的切削力负载，避免夹紧后工件松动。安装边界方面，卡盘背部预留了标准的安装连接位，可直接适配对应规格的机床主轴端部或工装连接板，安装时无需额外制作复杂的转接结构，整体轴向厚度控制在紧凑范围内，不会过多占用小型设备的主轴行程空间，能够给刀具加工留出足够的移动余量。卡盘的三个卡爪采用可拆卸设计，磨损后可单独更换，降低长期使用的维护成本，内部的传动间隙经过合理控制，既保证调节时的顺畅度，也能减少装夹后的窜动间隙，保障加工过程中的装夹稳定性。
