安川GP8六轴工业机械臂三维结构设计

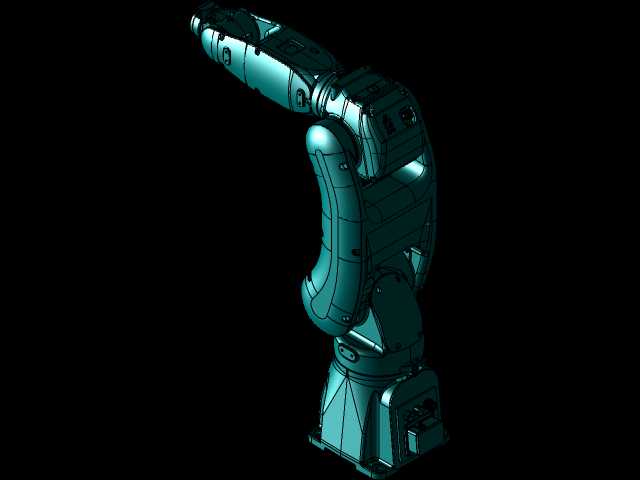

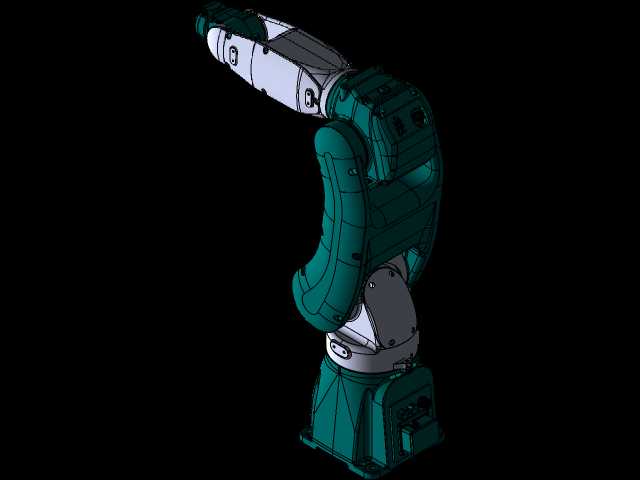

　　在3C电子精密装配、汽车零部件上下料、小型工件分拣搬运这类对重复定位精度、动作节拍有严苛要求的工位上，六轴多关节机械臂的选型适配一直是产线布局的核心环节，安川GP8这款负载8kg级的小型工业机械臂，正是针对这类紧凑空间内的高频作业场景开发的通用型执行单元。从三维结构的还原设计来看，这款机械臂的各关节传动布局完全遵循了工业级关节机器人的成熟设计逻辑，底座采用方形安装法兰结构，安装孔位的分布充分考虑了现场落地安装、倒挂安装、侧装等多种部署方式的固定需求，底座内部预留了伺服电机、谐波减速器的安装腔体，走线槽从底座中心贯穿至各关节，避免作业过程中管线与周边工装、工件发生剐蹭干涉。大臂与小臂的壳体采用流线型曲面设计，并非单纯为了外观优化，

　　而是在保证壳体结构强度的前提下，尽可能压缩臂体的外部轮廓尺寸，让机械臂在狭窄的设备间隙内动作时，不会因为臂体棱角突出发生碰撞，同时曲面壳体的压铸成型工艺性更好，批量生产时的成品一致性更高。腕部的三个关节采用紧凑的同心轴布局，末端法兰的安装接口符合通用工业机械臂的标准尺寸，可快速适配夹爪、真空吸盘、焊枪、涂胶头等多种末端执行器，不需要额外设计复杂的转接法兰，能大幅缩短产线换型的调试周期。从运动边界来看，这款机械臂的各关节回转角度覆盖了常规作业所需的全部范围，底座回转关节可实现近360度的全周转动，大臂俯仰、小臂摆动的角度组合能覆盖半径近一米的作业球面空间，完全满足小型加工单元内单台设备服务多台工位的覆盖需求。

　　设计过程中对各关节的运动间隙做了充分校核，在极限姿态下臂体自身不会发生结构干涉，同时各关节的密封结构设计也适配车间内的粉尘、少量切削液飞溅的作业环境，能保证长期运行的传动稳定性。不同于大型重载机械臂的粗壮结构设计，这款8kg负载的小型机械臂在结构减重上做了大量优化，臂体部分采用高强度铸铝材质，在保证关节连接刚性、满足高速启停时的结构强度要求的前提下，尽可能降低自身运动部件的重量，从而提升动作响应速度，缩短作业节拍，在3C电子行业的螺丝锁付、插件搬运等高频次重复作业场景下，相比同负载级别的其他臂型，动作流畅度和重复定位精度的保持性更具优势。在产线集成的三维布局阶段，这款机械臂的三维模型可直接导入产线仿真环境，提前模拟各工位的动作路径，

　　校验臂体与周边输送带、加工设备、安全护栏的安全距离，避免现场安装调试时出现结构干涉问题，同时模型中预留的各关节电机、减速器安装位，也能帮助设计人员快速完成电气布线、管线拖链的配套设计，减少现场改造成本。从实际应用反馈来看，这款机械臂的结构重心设计非常合理，即使在高速往复运动的工况下，底座的固定受力也比较均匀，不需要额外做过于厚重的安装基础，在桌面型作业单元、小型自动化工作站内部署时，对安装平台的承重要求更低，适配更多轻量化的产线搭建需求。腕部关节的负载承载设计充分考虑了末端执行器加上工件的总重量，在额定8kg负载下，全行程运动的精度偏差能控制在工业级作业允许的范围内，完全满足精密装配、涂胶、检测等对位置精度要求较高的工序需求。
