后置储气瓶式改装自行车结构设计

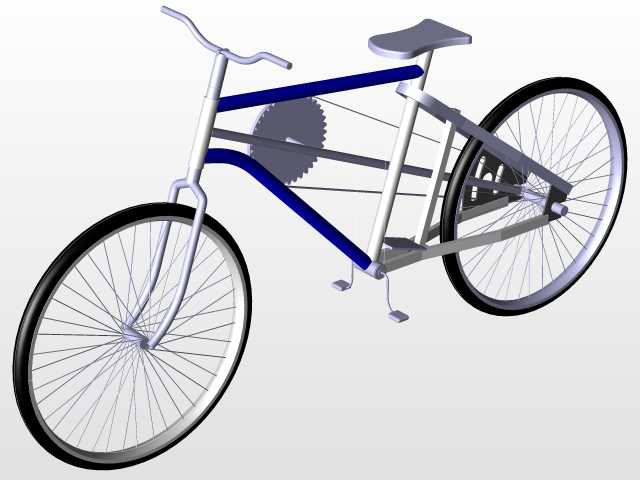

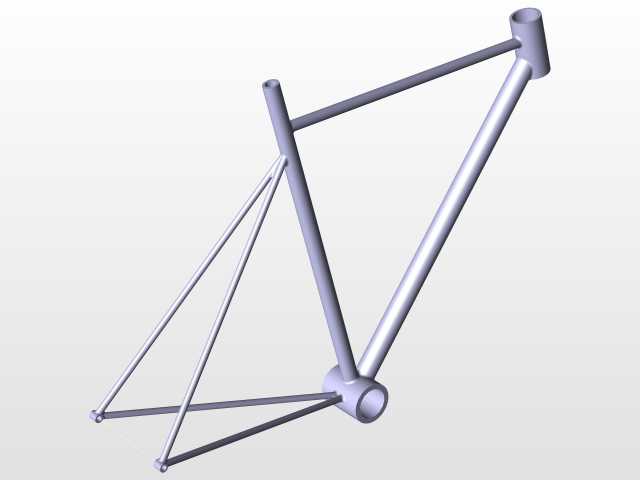

　　这款带后置储气瓶的两轮载具结构，核心是在常规民用自行车的基础上拓展了后置承载与动力预留空间，日常可作为短途代步、厂区物料转运的轻量化载具使用，尤其适合需要携带小型压缩气源作业的场景，比如市政管线巡检的随身气源补给、户外小型气动工具的短距离移动配套，相比常规货运三轮车，它的转向半径更小，穿行狭窄巷道、厂区通道的灵活性更强。从结构设计逻辑来看，车架主体沿用了经典菱形车架的受力布局，下管采用双梁弯曲结构，既提升了车架整体的抗扭刚度，也避开了踏板转动的运动干涉区间，车把、前叉与前轮的转向配合角度保留了常规自行车的25度前倾角，保证低速推行与骑行时的转向稳定性，不会因为后置负载增加出现头轻脚重的翘头风险。

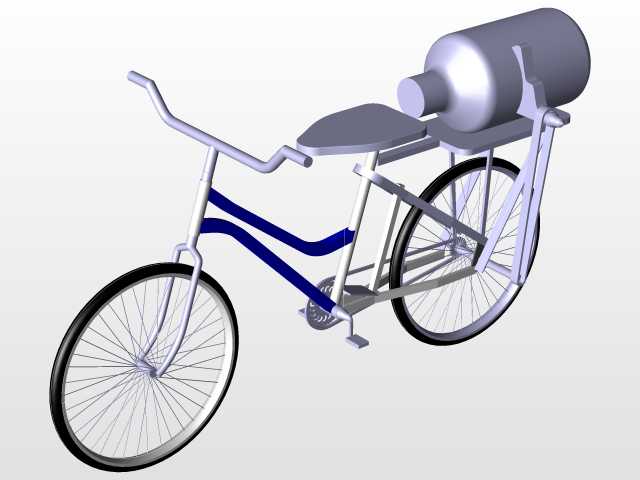

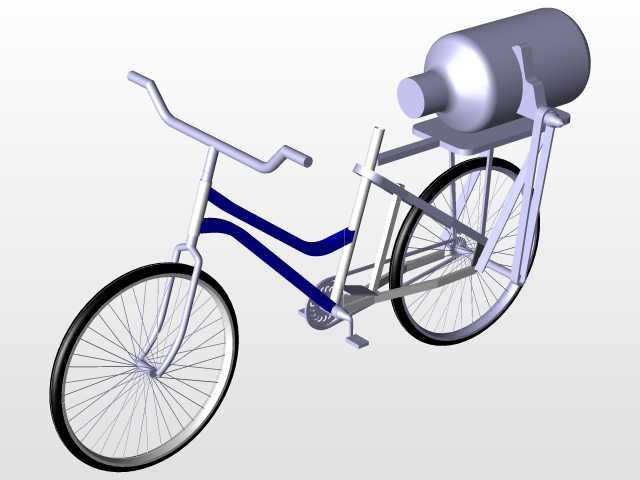

　　后置的储气瓶通过专属的金属支架固定在后轮上方的后货架位置，支架与车架后上叉、后下叉的连接点做了分散式受力设计，三个固定点位分别承接储气瓶的垂直重力、骑行颠簸时的纵向冲击力以及转向时的侧向剪切力，避免单点固定带来的焊缝疲劳开裂问题，储气瓶的安装轴线与车架纵向中心线保持重合，让整车重心始终落在两轮中心的纵向平面内，不会出现单侧偏载导致的骑行跑偏。尺寸边界上，整车长度控制在1.8米以内，宽度不超过车把的0.6米常规尺寸，和普通民用自行车的通行空间要求一致，不需要额外拓宽通行通道，储气瓶的直径控制在0.28米，长度0.5米，满载状态下后置负载重量不超过15公斤，配合后轴的辐条加密设计，后轮的承载能力比常规民用自行车提升40%，

　　完全满足小型储气瓶的承载需求。踏板与牙盘的传动比保留了常规代步自行车的设定，兼顾平路骑行的省力性与小坡度路段的通过性，鞍座的位置相对常规自行车向后微调了5厘米，抵消后置负载带来的重心后移，让骑行者的体重能够平衡部分后置重量，进一步提升行驶稳定性。车把的握距、刹车手柄的位置都按照人机工程学的常规尺寸设定，不需要额外适应即可操作，前后轮的轮距保持在1.1米，兼顾直行稳定性与转向灵活性，储气瓶的固定支架预留了快拆结构，不需要工具即可快速拆卸储气瓶，拆下支架后整车可恢复为常规民用自行车使用，拓展了不同场景下的使用适配性。设计过程中重点校核了后货架位置的动静态受力，模拟颠簸路面3倍重力加速度的冲击载荷下，

　　支架的最大应力远低于常用钢材的屈服强度，焊缝位置做了圆弧过渡处理，减少应力集中带来的结构失效风险，储气瓶与支架之间加装了橡胶减震垫，既可以避免金属硬接触带来的气瓶表面磨损，也能过滤骑行过程中传递到气瓶的振动，防止气瓶连接部位出现松动漏气的问题。整车的外露结构件都做了圆角处理，没有尖锐突出的棱角，避免推行或骑行过程中出现剐蹭风险，挡泥板的安装位置预留了足够的间隙，不会因为后轮的小幅跳动出现摩擦干涉，脚撑的支撑位置选在后轮轴前方10厘米处，支撑时整车的倾斜角度控制在15度，即使满载储气瓶的状态下也不会出现侧翻。
