山地自行车辐条轮组三维结构设计

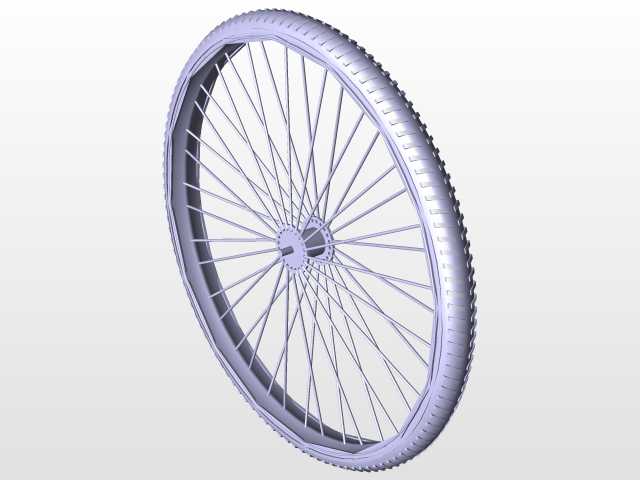

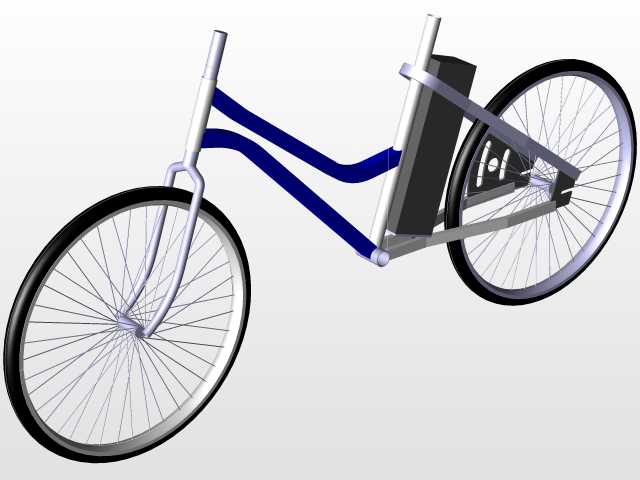

　　日常做非机动两轮代步设备的结构开发时，轮组作为直接接触路面、承载整车与骑乘者全部载荷的核心部件，其建模精度直接影响后续仿真分析、样件试制的可靠性，这套轮组的三维建模过程，完全围绕实际骑行场景的受力边界展开。先从安装适配边界说起，这款轮组的花鼓中心预留了标准快拆轴的安装通孔，孔位公差按照常规山地车前叉开档100mm、后叉开档135mm的通用尺寸做了适配，花鼓两端的轴肩定位面做了0.2mm的倒角处理，避免装配时与叉脚安装位出现卡滞，法兰盘上的辐条孔采用等角度36孔排布，每个孔位都做了沉头设计，匹配常规14G号辐条的条帽安装尺寸，防止条帽突出法兰面剐蹭辐条造成应力集中。

　　轮辋部分采用对称截面设计，圈体的胎座位置按照26寸山地车外胎的安装标准做了双钩边结构，钩边高度控制在8.5mm，既可以保证充气后外胎胎唇与轮辋紧密贴合，避免低胎压骑行时出现胎唇脱圈的风险，也不会因为钩边过高增加外胎拆装的难度，轮辋的内腔宽度设置为25mm，适配1.95到2.35英寸宽度的常规山地越野外胎，圈体侧壁做了1.2mm的等厚设计，在保证径向抗冲击强度的前提下尽可能控制轮组整体重量，辐条与轮辋连接的条帽孔同样采用等角度排布，每个孔位的轴线都指向花鼓对应侧的法兰盘中心，保证辐条安装后处于直线受力状态，避免辐条出现弯折产生额外的疲劳应力。

　　辐条采用等径直拉结构建模，每根辐条的长度根据花鼓法兰直径、轮辋有效直径、法兰偏距计算得出，建模时特意保留了辐条两端的螺纹段结构，方便后续在工程图中直接标注条帽的旋合长度要求，36根辐条采用三交叉的编法排布，这种编法相比径向直拉编法，能更好地承受骑行过程中的驱动扭矩与制动载荷，尤其是在越野路面爬坡、急刹时，交叉排布的辐条可以将局部载荷分散到更多辐条上，避免单根辐条受力过大出现断裂。外胎部分的建模还原了山地胎的块状胎纹设计，胎块的高度设置为5mm，胎块之间的排水槽宽度控制在3mm，既可以在非铺装路面骑行时提供足够的抓地力，也能在湿滑路面通过排水槽快速排走胎面与路面之间的积水，降低侧滑风险，胎体的帘线层结构在建模时做了简化处理，但保留了胎唇位置的钢丝圈结构，方便后续做轮胎装配的干涉检查。

　　从实际应用场景来看，这款轮组的设计定位是日常通勤兼顾轻度越野的通用山地车轮组，建模过程中特意校核了不同载荷下的结构边界：当骑乘者重量加上整车重量控制在120kg以内时，轮组的径向变形量可以控制在1mm以内，满足常规骑行的刚度要求；在过10cm高度的垂直障碍时，轮辋与辐条的应力集中位置主要出现在辐条与花鼓法兰的连接处，建模时在该位置做了0.5mm的圆角过渡，降低应力集中系数。另外建模时还考虑了碟刹安装的适配性，花鼓左侧预留了标准6钉碟刹座的安装位，安装孔位采用国际标准的44mm孔距，适配市面上绝大多数160mm、180mm直径的山地车碟刹片，不需要额外做结构修改就可以直接适配碟刹制动系统。

　　很多新手在做自行车轮组建模时，容易忽略辐条的张紧力方向，直接将辐条做成两端垂直连接花鼓与轮辋的直杆，这种模型后续做有限元分析时会出现受力方向与实际情况偏差过大的问题，导致仿真结果完全没有参考价值，这套模型在搭建时，每根辐条的装配角度都严格按照实际编圈的角度设置，甚至模拟了辐条张紧后轮辋的微小预变形，保证模型导入仿真软件后，可以直接施加辐条预紧力做径向刚度、疲劳寿命的分析。轮组的整体外形尺寸严格按照26寸山地车轮组的通用标准设置，轮胎充气后的外直径为660mm，安装到车架上后，前叉与轮胎之间的间隙可以保证在20mm以上，不会出现骑行过程中轮胎剐蹭前叉叉桥或者车架后下叉的问题，挡泥板、货架等附属配件的安装位也在轮组周边预留了足够的空间，不需要对轮组结构做修改就可以直接适配常规的通勤配件。
