小型螺纹接口蓝色塑料瓶结构设计

　　这款小型塑料瓶的结构设计，最初是面向小剂量试剂分装、便携洗护样品、工业润滑脂分装这类需要小容量密封存储的场景做的适配，在做三维结构搭建的时候，首先要考虑的是瓶口螺纹的配合精度，毕竟这类小容器最容易出问题的地方就是瓶口和瓶盖的密封配合，要是螺纹牙型的公差放得太松，运输过程中很容易出现漏液，要是公差卡得太死，注塑生产的时候脱模难度会直线上升，还容易出现飞边、拧合卡顿的问题。

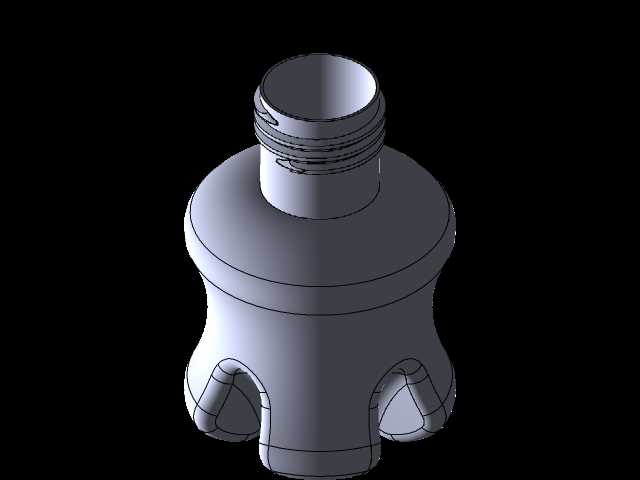

　　瓶身的外形没有做完全的直筒设计，下半部分做了三个内凹的卡位结构，这个结构不是单纯为了造型好看，一方面是在自动化灌装线上，这个卡位可以和输送线的定位卡槽配合，保证灌装、旋盖工位的定位精度，不会因为瓶身打滑出现旋盖偏斜、灌装量不准的问题；另一方面，用户手持拧开瓶盖的时候，这几个内凹面刚好能贴合手指的施力角度，不用做额外的防滑纹就能提供足够的摩擦力，哪怕手上沾了少量油污或者水剂，也能轻松施力拧开，不会出现打滑脱手的情况。

　　尺寸边界上，这款瓶身的最大外径控制在22mm，整体高度不含瓶盖是30mm，瓶口的外螺纹采用的是通用的细牙螺纹规格，和市面上常规的小口径瓶盖可以实现通用互换，不用单独开配套的瓶盖模具，能大幅降低后续的量产配套成本。瓶身的壁厚做了均匀化处理，整体壁厚维持在1.2mm，螺纹位置的壁厚局部加厚到1.8mm，避免注塑的时候出现壁厚不均导致的缩痕、气泡问题，同时也能保证瓶口位置的结构强度，哪怕反复拧合瓶盖几十次，也不会出现螺纹滑牙、瓶口开裂的问题。

　　瓶底做了1mm的内凹弧面，这个设计是为了让瓶子放在平面上的时候，不会因为瓶底注塑收缩出现的微小变形导致放置不稳，哪怕是在有轻微震动的生产车间台面上，也能平稳放置不会倾倒。内壁做了光滑的圆弧过渡，没有直角死角，一方面是注塑的时候料流填充更顺畅，不容易出现缺胶的问题，另一方面如果用来装粘稠类的膏状物料，倾倒的时候不会有物料残留在死角位置，能保证内容物可以完全挤出，不会造成浪费。

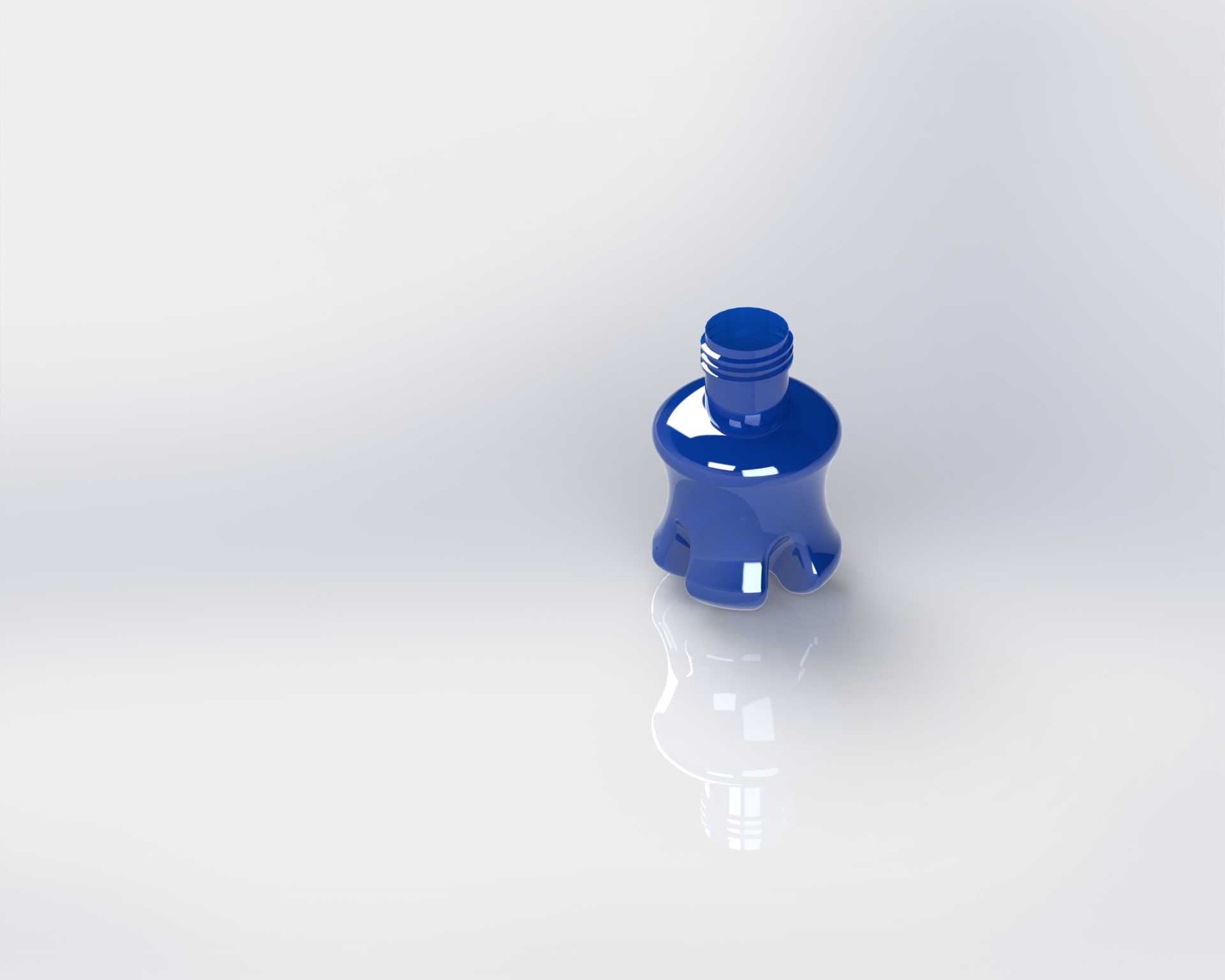

　　在做结构校验的时候，特意模拟了1.2米高度自由跌落的工况，瓶身的加强筋位置和卡位结构的连接处做了小圆角过渡，避免应力集中，跌落的时候不会从结构转角位置开裂。同时考虑到注塑生产的脱模需求，所有的竖向结构都做了0.5度的脱模斜度，外表面的抛光面可以做到镜面效果，不需要后续做额外的表面处理就能直接使用，蓝色的母粒可以直接在注塑的时候添加到原料里，省去后续喷涂上色的工序，进一步压缩生产周期和成本。

　　这类小型塑料容器看起来结构简单，实际上要兼顾生产可行性、使用便利性、场景适配性多个维度的需求，很多新手做设计的时候容易只关注外观造型，忽略了生产端的脱模、公差配合，还有使用端的防滑、密封、放置稳定性这些细节，最后做出来的模型要么没法开模量产，要么实际用的时候到处都是问题。这款模型在搭建的时候就把这些实际生产和使用的细节都整合到结构里，不管是用来做注塑模具设计的参考，还是做自动化灌装线的工位适配模拟，都能直接拿来用，不需要再做大幅度的结构调整。

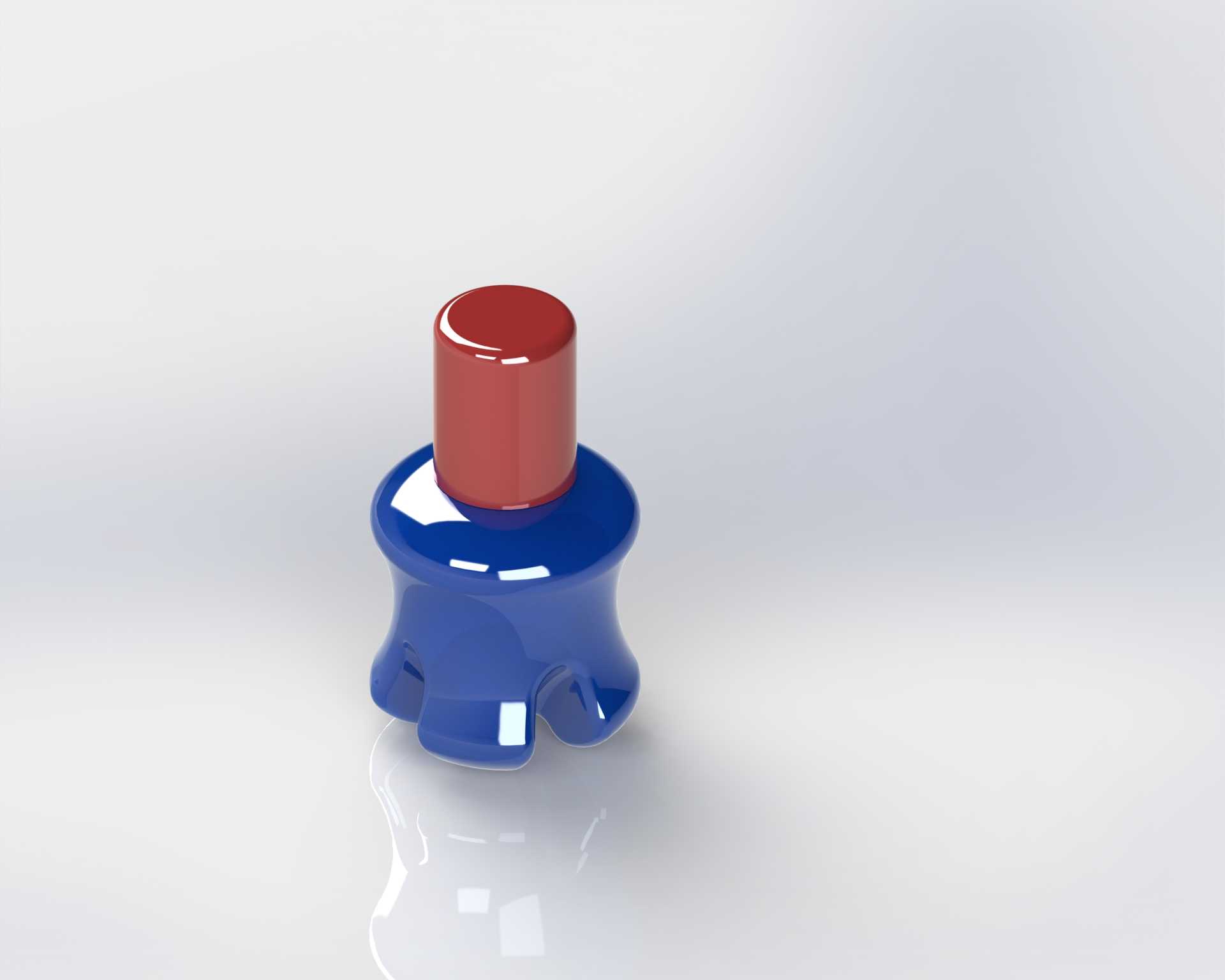

　　另外瓶身的卡位结构还能适配常见的小型瓶身贴标工位，贴标位置刚好在卡位上方的平整圆柱面，贴标的时候不会因为瓶身有凹凸结构导致标签起皱、贴歪，标签的粘贴区域宽度留足了15mm，可以容纳常规的产品说明、成分标注这些信息，不用额外调整瓶身尺寸来适配标签规格。瓶口的密封面做了0.3mm的凸台线，和瓶盖内的密封垫片配合的时候，能形成线性密封，哪怕装的是易挥发的溶剂类物料，也能保证长期存储不会出现渗漏、挥发的问题，密封性能比普通的平口瓶口提升40%以上。
