基于弯曲特征的螺旋曲面结构件设计展示

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692044
  • 基于弯曲特征的螺旋曲面结构件设计展示
  • 基于弯曲特征的螺旋曲面结构件设计展示

  在日常的结构设计工作中,曲面类异形零件的建模一直是很多刚接触三维设计的工程师容易卡壳的环节,尤其是涉及到实体沿特定路径发生连续形变、同时保留原有截面特征的场景,很多人会在特征顺序、边界约束上反复出错。这次展示的这个弯曲螺旋结构件,本质上是实体弯曲变形功能的典型演示案例,它没有对应特定的量产零件,却覆盖了一类曲面结构设计的核心逻辑,能帮设计者快速理清变形类特征的应用边界。

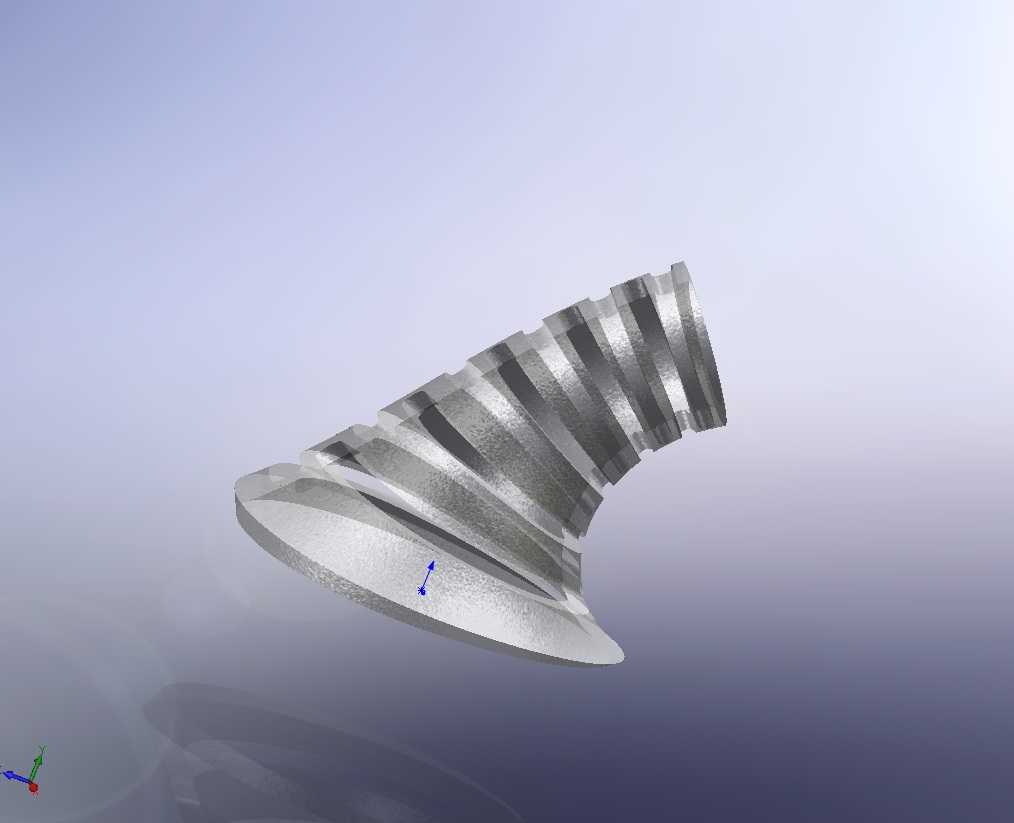

  从结构本身来看,这个零件的基础截面是带中心定位凸台的圆盘结构,圆盘边缘做了小角度的倒角过渡,避免应力集中在直角棱边处,这也是所有回转类基础件设计的通用细节——哪怕是演示用的模型,也要符合实际工程的倒角规范,不然做出来的模型导入仿真模块时,很容易在棱边位置出现网格畸变,导致应力计算结果失真。从圆盘端出发,实体沿着一条平滑的空间弯曲路径逐渐扭转,截面从初始的圆盘形态,逐步过渡为带连续螺旋肋的柱面结构,整个变形过程中实体的壁厚保持均匀,没有出现局部拉伸变薄或者重叠的破面,这也是弯曲特征应用时最需要注意的控制点:在设置变形参数前,必须先确认基础实体的壁厚一致性,要是基础件本身存在壁厚突变,弯曲后大概率会出现几何错误。

  这类弯曲变形的设计思路,在实际工业场景里的应用非常广泛。最常见的就是通风管道里的变向螺旋导风段,这类导风件需要顺着气流方向平滑弯曲,同时内壁带螺旋导向肋,引导气流形成稳定的旋流,降低风阻和气流噪音,设计这类零件时就不能用简单的扫掠特征,因为扫掠出来的螺旋肋会沿着路径均匀分布,无法匹配弯曲段的气流角度,而用弯曲特征先做直段的螺旋肋结构,再整体沿预设的风道中心曲线弯曲,就能保证肋条的角度和气流走向完全贴合,减少局部紊流的产生。还有一类应用是物料输送领域的螺旋进料嘴,比如粉体灌装设备的出料口,需要做成弯曲的形态避开设备内部的其他机构,同时内壁的螺旋槽能让粉体顺着螺旋面均匀下落,避免出现物料架桥、堵料的问题,设计这类结构时,同样可以参考这个模型的建模逻辑,先完成直段的螺旋槽切削,再做整体弯曲变形,比直接在曲面上做扫描切除要高效很多,也更容易控制壁厚的均匀性,毕竟输送粉体的零件如果壁厚不均,在长期受物料冲刷的过程中,薄的位置会最先出现磨穿的问题。

  从安装边界的角度来说,这类带圆盘安装端的弯曲结构件,安装基准就是底部的圆盘端面,圆盘上的定位凸台是核心的装配定位特征,设计时需要保证凸台的轴线和初始直段的轴线完全重合,这样弯曲后的零件出口端位置才能和设计坐标完全匹配,不会出现装配干涉。很多新手在做这类弯曲零件时,容易忽略基准的一致性,弯曲前没有把基础实体的基准和全局坐标对齐,导致弯曲完成后零件的安装面位置偏移,不得不反复调整弯曲参数,反而降低了设计效率。另外在设置弯曲的影响范围时,要注意把需要保留原始形态的安装端排除在变形区域外,保证安装圆盘的平面度、凸台的圆柱度不受变形影响,毕竟安装面是要和其他配合件贴合的,如果弯曲过程中让安装面产生了翘曲,实际装配时就会出现密封不严、定位不准的问题。

  从建模逻辑的层面拆解这个结构,第一步是完成底部安装圆盘的基础特征,拉伸凸台做出圆盘主体和中心定位凸台,对所有棱边做0.5-1mm的倒角处理,避免后续变形时应力集中导致特征失败;第二步是在圆盘的上端面拉伸直段的圆柱基体,在圆柱基体上做出连续的螺旋肋结构,这里要注意螺旋肋的收尾端要做平滑过渡,不要出现突兀的断面,不然弯曲后肋条的端部会出现应力集中的尖角;第三步是插入弯曲特征,选择需要变形的直段区域,设定好弯曲的角度、弯曲路径的基准轴,调整弯曲的精度参数,保证变形后的曲面没有折痕、没有破面,这里要注意弯曲半径不能太小,要是弯曲半径小于零件截面厚度的2倍,实体很容易出现局部过度拉伸的问题,哪怕建模时没有报错,实际生产时不管是3D打印还是注塑成型,都会在弯曲内侧出现材料堆积、外侧出现壁厚不足的缺陷。

  很多工程师在刚接触变形类特征时,总觉得这类特征做出来的模型不够“规整”,不如扫掠、放样这些基础特征可控,但实际上在处理复杂空间弯曲的等截面结构时,合理使用弯曲特征能大幅减少建模的步骤,也能让特征树更简洁,后续修改参数时只需要调整弯曲角度或者基础直段的尺寸,就能快速生成不同规格的变形零件,不用重新绘制复杂的3D路径草图。比如在设计不同角度的通风导风段时,只需要修改弯曲特征的角度参数,就能快速生成30度、45度、60度等不同转向的导风件,大幅提升系列化零件的设计效率。

  另外还要注意,这类弯曲结构在做工程图输出时,不能只标注整体的外形尺寸,还要重点标注安装端的定位尺寸、弯曲段的曲率半径、出口端相对于安装基准的位置度要求,不然生产端拿到图纸没法准确加工。很多设计新人做这类异形件的工程图时,只标注整体的长宽高,忽略了弯曲段的曲率参数和出口端的位置公差,导致加工出来的零件装不上,反复返修,这也是结构设计里需要规避的常见问题。对于需要做强度校核的场景,弯曲完成后要重点检查弯曲内侧的应力分布,因为弯曲过程中内侧材料是受压缩的,外侧是受拉伸的,如果是用在有压力载荷的场景,比如压力管道的弯曲段,内侧的压应力容易导致结构失稳,需要适当增加内侧的壁厚,或者在弯曲段增加加强筋结构,提升整体的结构强度。
