精密光学检测用同轴式深度显微镜头结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692041
  • 精密光学检测用同轴式深度显微镜头结构
  • 精密光学检测用同轴式深度显微镜头结构

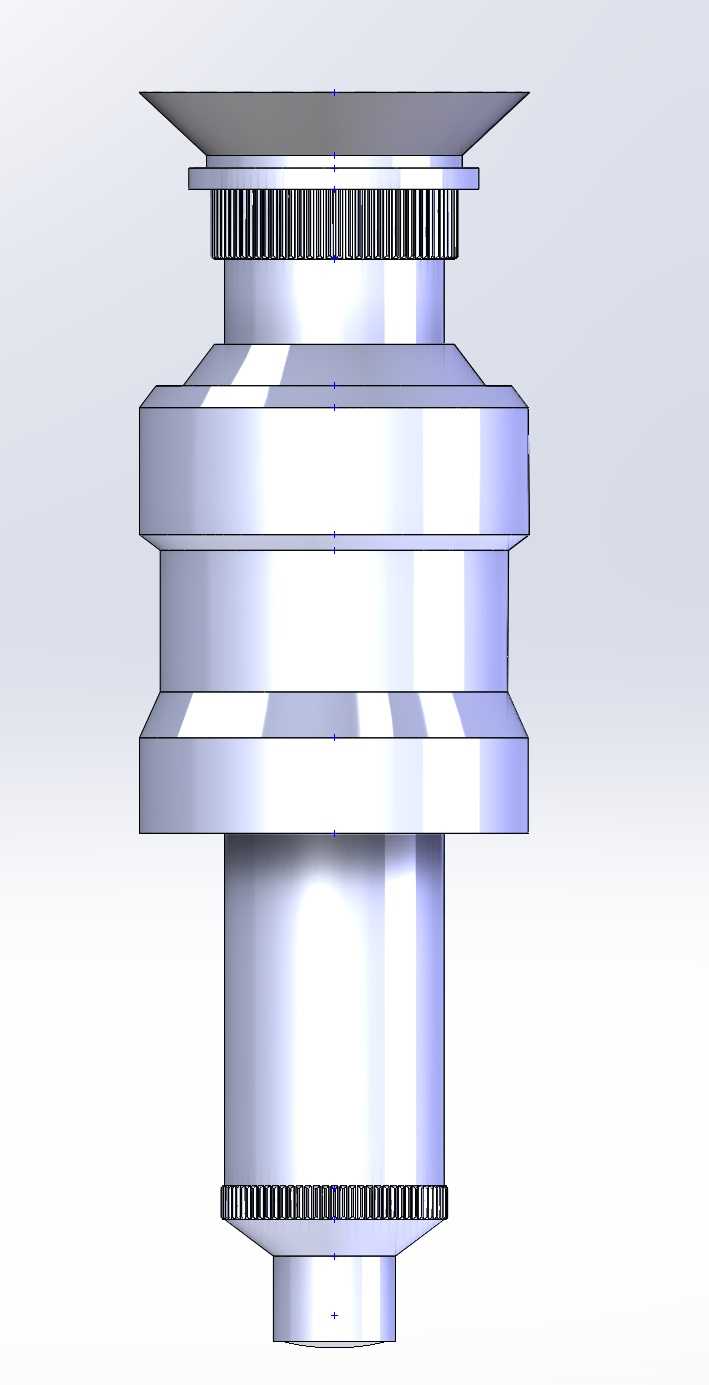

  这款深度显微镜头结构,主要面向精密制造领域的微观形貌检测、微小尺寸测量场景,常见于半导体晶圆缺陷筛查、精密机加工零件表面粗糙度观测、生物医药样本显微观察、微电子焊点质量检测等工况,是光学检测设备中承担成像放大、景深调控的核心光学组件。从结构设计逻辑来看,整体采用同轴阶梯式圆柱布局,这种布局的核心考量是匹配光学镜片组的同轴度装配要求,所有阶梯段的同轴度公差需要控制在0.02mm以内,避免光线在镜筒内部传输时出现偏折、像差增大的问题。镜筒上下两端设置的齿状调焦环结构,表面采用细密直齿滚花设计,齿距控制在0.5mm,既可以适配手动调焦时的手指摩擦力需求,也能匹配电动调焦机构的齿轮啮合传动,兼顾手动微调与电动驱动两种使用场景,

  调焦行程范围内的光轴偏移量需要控制在0.01mm以内,保证不同景深位置下的成像中心不发生偏移。中间的多段阶梯凸台结构,并非单纯的外形设计,每一段凸台都承担着不同的功能:最宽的凸台段是镜头的安装定位基准,设计有标准的C接口安装止口,可直接适配市面上主流的工业相机、镜架安装座,安装端面的平面度公差控制在0.005mm,保证镜头与成像靶面的平行度,避免出现成像一侧清晰一侧模糊的场曲问题;稍窄的两段凸台内部对应着不同倍率的镜片组安装位,每段内壁都设计有镜片承靠台阶与压圈安装螺纹,装配时可以依次将物镜组、转向棱镜、场镜组逐层放入,通过压圈锁紧固定,相邻镜片组之间的隔圈厚度经过光路计算匹配,保证不同波长光线的聚焦点统一落在成像靶面上。

  顶部的锥形扩口结构是镜头的入光端,这种锥形设计可以扩大视场范围内的光线入射角度,减少边缘视场的光线遮挡,提升成像画面的边缘亮度均匀性,避免出现画面中心过亮、四周暗角明显的问题;底部的细圆柱段是物镜出光端,端面设计有保护镜片安装槽,可加装防尘保护镜片,避免外界粉尘、切削液飞溅污染内部核心光学镜片,日常维护时只需要更换外层保护镜片即可,无需拆解整个镜筒调整光路。从安装边界尺寸来看,镜身最大外径适配标准30mm镜架安装孔,整体长度控制在常规显微镜头的通用安装尺寸范围内,不需要额外定制转接环就可以替换现有常规显微镜头,适配绝大多数立式显微镜、卧式检测设备的安装空间;调焦环的外径比镜身主体大2mm,手动旋转时不会被镜架安装座遮挡,

  操作空间充足。结构设计时充分考虑了装配工艺性,所有阶梯段都采用车削加工即可完成,不需要复杂的五轴加工工序,内壁的镜片安装位同轴度可以通过一次装夹车削完成,减少二次装夹带来的形位公差累积;镜筒外壁的阳极氧化层做了哑光黑处理,减少外界杂散光在镜身表面的反射,避免杂散光进入光路影响成像对比度。在实际使用场景中,这款镜头可以搭配不同倍率的物镜组实现10倍到100倍的连续变倍观测,调焦机构的阻尼感通过齿环与镜筒之间的阻尼脂黏度匹配,既不会出现调焦后自行下滑的问题,也不会因为阻尼过大导致微调困难,适合检测人员长时间操作时的精细调焦需求;镜身的金属材质选择铝合金6061,在保证结构强度的前提下控制整体重量,不会因为镜头过重导致镜架悬臂下沉,影响长时间检测的位置稳定性。
