桌面级高保真蓝牙音频放大器结构设计

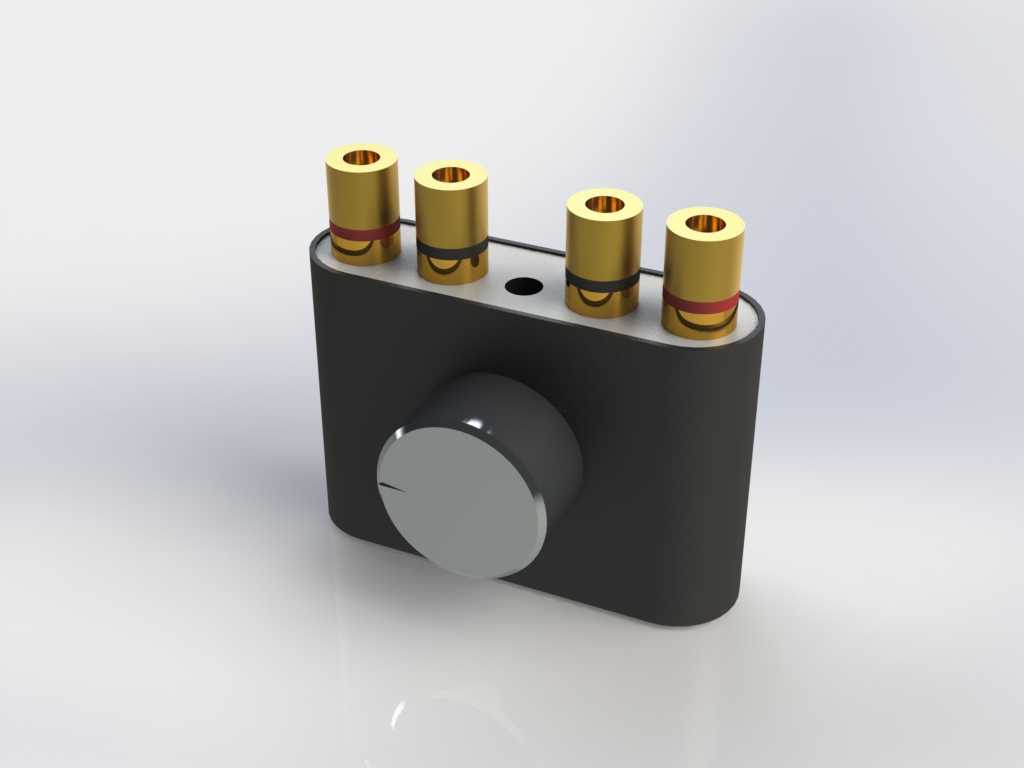

　　这款桌面式音频放大设备的结构设计，首先围绕近场桌面听音的使用场景做了边界约束，整体采用圆角矩形的一体化壳体方案，壳体边缘做了R3的圆角过渡，既避免直角磕碰的使用风险，也适配桌面摆放时的视觉协调性，整机横向宽度控制在100mm区间，纵向深度65mm，整体高度不含接线端子为45mm，摆放时不会遮挡桌面显示器底部视线，适配多数桌面办公、居家床头的小空间摆放需求。设备正面居中设置单颗大直径音量调节旋钮，旋钮直径达到32mm，旋钮表面做了CD纹防滑处理，旋钮与壳体之间预留0.8mm的装配间隙，旋钮行程覆盖0到270度旋转区间，调节阻尼设置为均匀的15N·cm，既不会因为阻尼过轻导致误触，也不会因为阻尼过重影响调节手感，

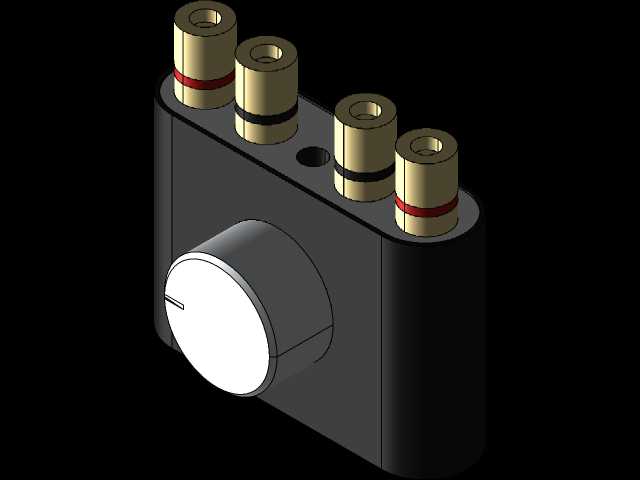

　　旋钮下方预留了极小的状态指示开孔，内置的状态灯可以通过透光孔反馈设备工作状态，不会产生多余的光污染影响听音环境。设备顶面沿后侧边缘一字排布四组镀金接线端子，端子间距统一为18mm，端子中心距离壳体后边缘12mm，这个间距设计可以保证香蕉插接线时手指有足够的操作空间，不会出现相邻端子接线干涉的问题，四组端子分别对应左右声道的正负极输出，端子表面镀金处理可以降低接触电阻，减少音频信号传输过程中的损耗，端子根部做了色环标识，红色对应正极、黑色对应负极，接线时可以快速识别避免接反。端子左侧预留了直径6mm的电源接入开孔，开孔边缘做了倒角处理，避免穿线时刮伤线材外皮。壳体内部的结构做了分层布局，最底层为电源模块与蓝牙接收模块的安装位，

　　预留了M2的螺丝安装柱，安装柱高度为8mm，可以将电路板抬离壳体底部，预留出足够的散热空间，中间层为功率放大电路板的安装位，安装柱高度为20mm，功率管位置对应壳体侧面预留了细微的散热缝隙，缝隙宽度为0.5mm，既可以保证空气流通带走工作热量，也不会让内部电路板直接外露影响外观整体性，顶层为接线端子的固定层，端子通过卡扣与壳体顶面固定，焊接引脚直接对接下层功率板的输出焊盘，减少内部飞线带来的信号干扰。这款设备的额定输出功率为双声道各50W，足够驱动多数4到8欧姆阻抗的桌面书架音箱，蓝牙接收模块支持高清音频传输协议，可以摆脱有线连接的束缚，适配手机、平板、电脑等多种音源设备，日常使用时不需要复杂的布线，

　　仅需要连接音箱线与电源线即可完成部署。结构设计时充分考虑了3D打印制作的可行性，壳体壁厚统一设置为2mm，没有出现小于45度的悬空结构，打印时不需要添加过多支撑，打印完成后仅需要简单去除支撑毛刺即可完成装配，所有装配孔位的公差都按照FDM打印的工艺特性做了0.2mm的偏移补偿，保证打印件可以直接和标准电子配件完成装配，不需要二次扩孔或者打磨。设备底部四个角位置预留了直径8mm、厚度1mm的硅胶脚垫安装位，粘贴硅胶脚垫后可以抬高整机1mm，既可以避免桌面的水渍沾到壳体，也可以减少设备工作时的谐振传递，提升音质表现。整体外观没有多余的装饰元素，所有结构设计都围绕功能需求展开，旋钮的位置、端子的排布、散热的结构都经过实际使用场景的验证，既保证了功能的完整性，也兼顾了桌面摆放的美观性，适合个人DIY制作、小型音频设备开发的结构参考。
