电容式土壤水分检测传感部件结构设计

　　做农业物联网监测设备的结构设计时，土壤水分传感部件是绕不开的核心检测单元，这类电容式检测部件的结构合理性，直接决定了田间部署后的检测稳定性与长期使用寿命。不同于传统的电阻式土壤湿度检测件，电容式方案不需要在探针上通过直流电流，不会出现电极电解腐蚀的问题，长期埋设在不同酸碱度的土壤中，结构件的老化速度会慢很多，更适合长期固定点位的墒情监测场景。

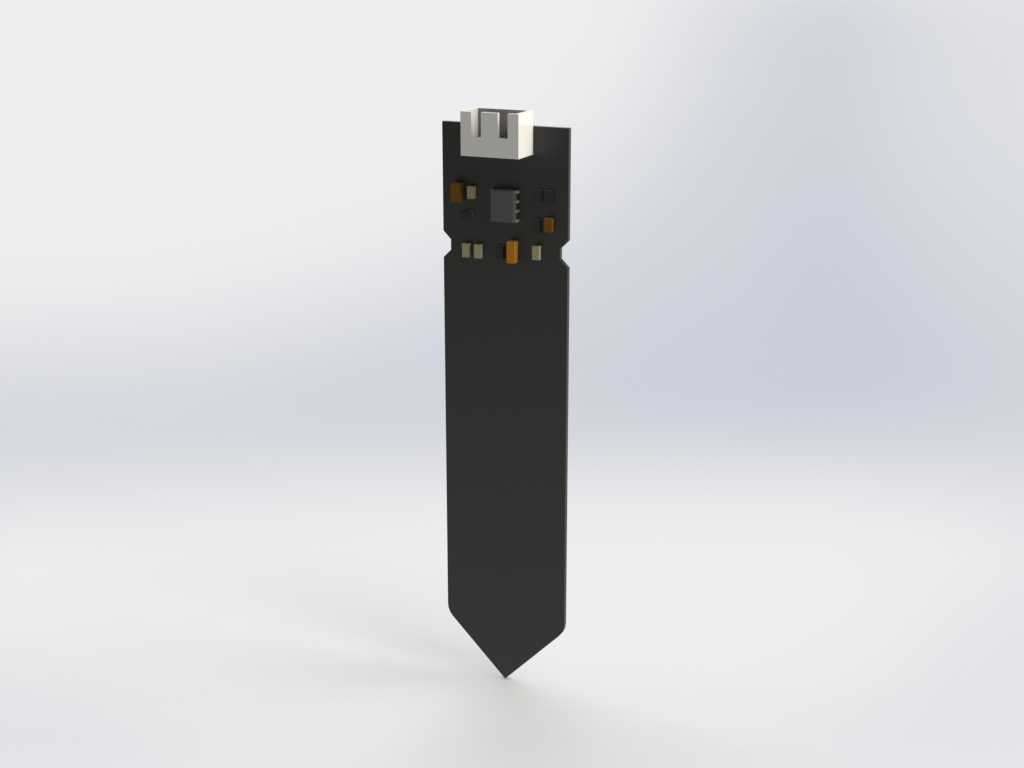

　　从结构设计逻辑来看，这款传感部件采用了分体式的功能分区设计，下半部分是尖劈状的探针插入段，整体做了等宽的长条直板造型，末端收窄成锐角尖点，这个结构设计是为了降低插入土壤时的阻力，不管是松软的耕作层土壤，还是略微板结的园土，都可以直接手动压入到预设检测深度，不需要额外的打孔辅助工具，野外部署的时候能省不少现场施工的工作量。探针段的外层做了整面的绝缘覆层处理，这层结构是电容检测的介质隔离层，既要保证和土壤紧密贴合时的介电常数传递精度，又要隔绝土壤中的水分、腐殖质对内部电路的腐蚀，所以覆层的厚度控制在0.2mm左右，太薄容易在插入过程中被砂石刮破，太厚则会降低电容检测的灵敏度，影响最终的水分值换算精度。

　　上半部分是电路承载与接线段，宽度和探针段保持一致，厚度方向做了局部加厚，用来布置信号处理电路与接插件。顶部选用的是卧式贴片接插件，接口方向和探针插入方向垂直，这个布局是考虑到埋入土壤后，接线线缆可以顺着地表方向横向引出，不会在接插件位置形成积水缝隙，避免雨水顺着线缆流到接插件引脚位置造成短路。电路区域的板材边缘做了整圈的封胶处理，所有贴片元件都被防护层覆盖，哪怕是表层土壤的积水短暂没过电路段，也不会出现电路故障。

　　在实际应用场景中，这类传感部件可以适配多种部署方式，最常见的是固定埋设在大田的不同深度土层，配合数据采集终端实时传输土壤含水率数据，给精准灌溉提供决策依据；也可以做成便携式的快速检测设备，工作人员手持部件插入不同点位的土壤，几秒就能读取当前位置的水分数据，适合农艺人员做田间巡检测量；在家庭园艺、设施大棚的盆栽作物监测中，这款部件的小尺寸结构也能适配花盆的有限空间，不会因为部件体积过大破坏作物根系分布。

　　设计过程中需要重点考虑安装边界的适配性，这款部件的整体插入段长度控制在10cm左右，刚好对应耕作层作物根系最密集的深度范围，不需要过深的插入就能拿到有效的根区水分数据；整体宽度不到2cm，插入时对土壤结构的扰动很小，不会因为打孔过大造成土壤和传感面之间留空气间隙，影响检测数值的准确性。接插件的引脚间距做了标准化设计，可以直接对接通用的杜邦线或者端子线，不需要定制特殊的转接线缆，不管是做批量的设备集成，还是个人爱好者做DIY监测装置，都能快速完成接线组装。

　　从结构可靠性角度出发，整个部件没有活动的机械结构，所有元器件都采用SMT贴片工艺焊接在PCB基材上，抗振动性能优异，就算是在农业机械作业时的近距离振动环境下，也不会出现元件脱焊、结构松动的问题。尖劈状的插入端做了圆角过渡处理，没有尖锐的毛刺棱角，既可以降低插入阻力，也能避免安装过程中划伤操作人员的手部，同时也减少了插入时对土壤结构的挤压破坏，保证传感面和周围土壤的贴合度。

　　在做三维建模的时候，需要重点还原几个关键结构的尺寸公差：一是探针段的覆层厚度公差，需要控制在±0.05mm以内，否则不同批次的部件检测一致性会很差；二是接插件的安装位置公差，要保证和外壳配合时不会出现干涉，接插件的接口端面要和部件顶端面齐平，方便线缆插拔；三是尖劈端的角度控制，角度太大会增加插入阻力，角度太小则容易在插入硬质土壤时出现尖端弯折的问题，30度的收窄角度是经过多次田间测试验证的最优值，兼顾了插入便利性和结构强度。
