立式不锈钢储料罐体三维结构设计

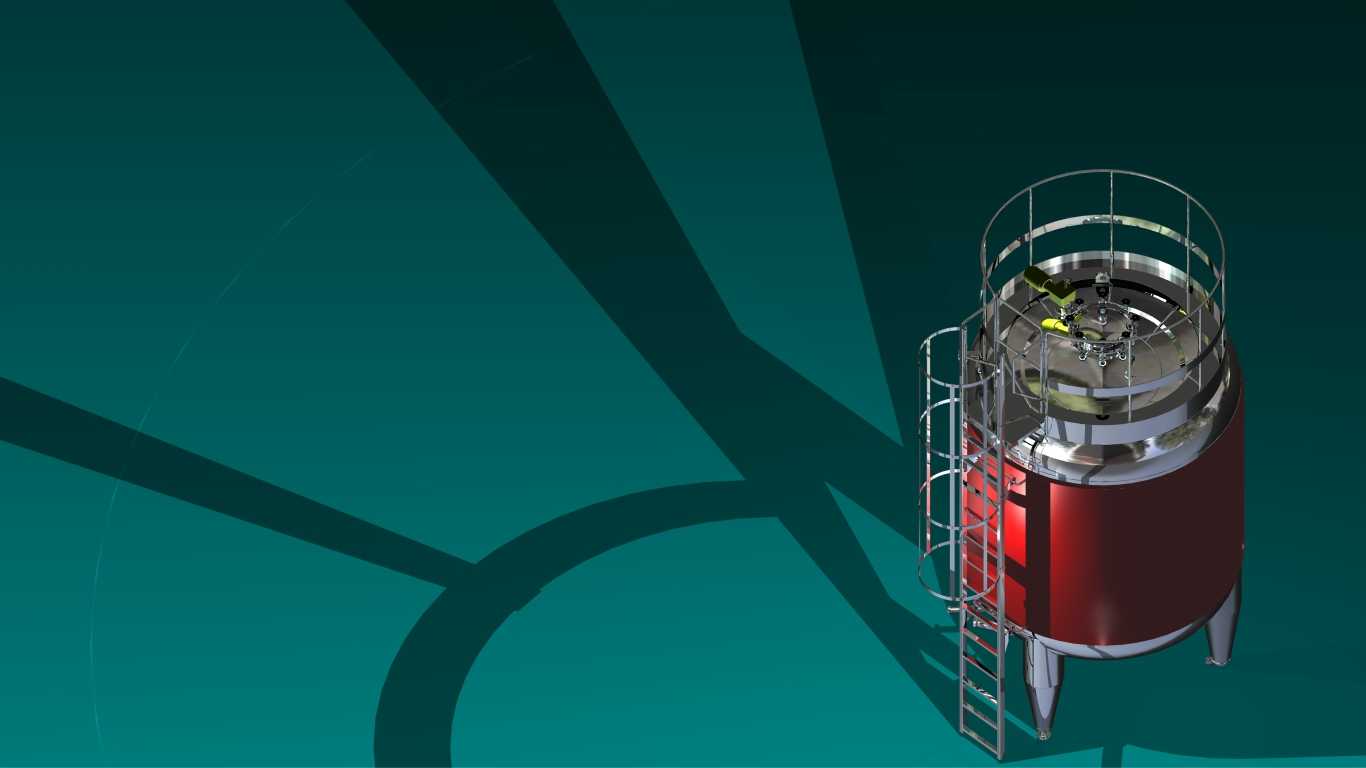

　　在食品加工、精细化工、生物制药等流体物料处理场景中，立式储料罐是衔接上游配料工序与下游灌装、反应工序的核心静置存储单元，本次建模的罐体采用卫生级不锈钢材质打造，整体为立式支腿支撑结构，可适配车间内架空布设出料管路的布局需求，无需额外搭建混凝土基座即可完成安装固定。从结构设计逻辑来看，罐体主体采用等径直筒搭配上下椭圆封头的结构形式，上封头设置有人孔、进料口、呼吸阀接口以及清洗装置安装位，下封头则采用锥底过渡结构对接出料管路，能够保证罐内存储的流体物料可以依靠自重完全排空，避免物料残留带来的交叉污染与原料浪费问题。罐体侧面配置的笼式爬梯与顶部环形安全护栏，是按照工业设备高空操作防护规范设计的，爬梯踏步采用防滑冲压钢板制作，

　　每级踏步的间距控制在300mm以内，符合人工攀爬的人机工程学要求，顶部护栏高度设置为1200mm，护栏横杆间距不大于350mm，能够完全覆盖操作人员在顶部进行投料、检修、清洗作业时的活动范围，避免高空坠落风险。罐体的支腿采用三根均布的锥形不锈钢支腿，支腿与下封头的连接位置做了加强筋补强处理，单根支腿的承重载荷按照满罐物料重量的1.5倍安全系数设计，能够保证罐体满载时的结构稳定性，即使在车间地面存在轻微不平整的情况下，也可以通过支腿底部的调节螺栓调整罐体水平度，避免罐体倾斜导致的出料不畅、液位检测不准等问题。在细节结构处理上，筒身与封头的焊接位置采用圆弧过渡设计，不存在卫生死角，配合内壁的抛光处理，能够满足CIP原位清洗的要求，

　　清洗时喷淋球喷出的清洗液可以完全覆盖所有内壁表面，无需人工进入罐内进行清理，大幅降低了设备维护的工作量与安全风险。罐体的接口布局充分考虑了车间管路的布设习惯，所有外接接口均采用标准快装卡盘连接形式，能够快速对接不同管径的物料管路、清洗管路、检测仪表，不需要现场进行焊接作业，缩短设备安装调试的周期。从安装边界来看，该罐体的整体外径控制在1800mm以内，总高度（含支腿与顶部护栏）不超过4200mm，能够适配常规层高4.5米以上的生产车间，罐体侧面与墙体或者其他相邻设备的预留检修空间只需要600mm即可满足爬梯通行与管路维护的需求，不会占用过多的车间生产面积。在功能设计上，该罐体可以根据存储物料的特性选配夹套加热或者保温结构，

　　夹套层可以通入蒸汽或者冷却水对罐内物料进行温度调控，满足不同物料的恒温存储要求，罐壁预留的传感器安装位可以加装液位计、温度传感器、压力传感器，对接车间的生产控制系统，实现物料存储状态的实时监测与自动控制，不需要人工频繁现场巡检记录参数。不同于卧式储罐需要较大的占地面积，该立式结构的储罐在相同容积下占地面积更小，更适合中小产能的生产车间进行多台组布设，多台罐体可以并排布置共用操作平台，进一步压缩车间的设备占用空间，提升生产区域的空间利用率。建模过程中对所有钣金折弯、焊接坡口、紧固件连接位置都做了1:1的结构还原，没有做简化处理，结构工程师可以直接参考该模型进行生产图纸的深化，提取对应的板材下料尺寸、焊接工艺参数，也可以用于车间布局规划时的设备占位模拟，提前校验管路走向、操作空间是否存在干涉问题，减少现场安装时的设计变更。
