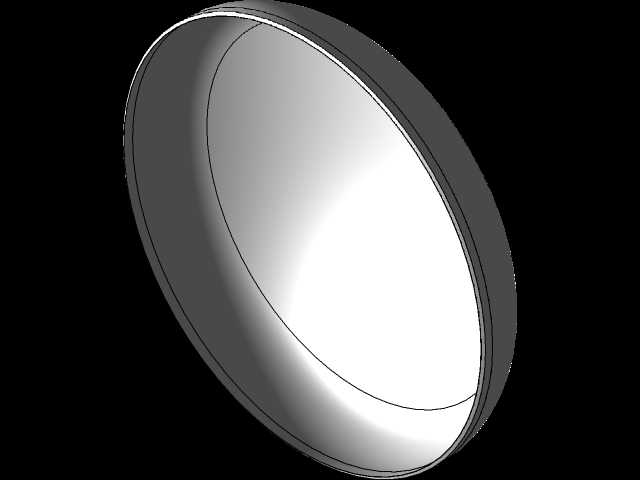

符合DIN28013标准的椭球形碟形封头结构

　　在承压容器与罐体的结构设计中，封头作为筒体端部的承压封闭部件，直接决定了设备整体的承压稳定性与密封可靠性，这款椭球形碟形封头遵循DIN28013标准设计，是化工储罐、压力反应罐体、流体输送管路端盖场景中应用极广的一类结构件。不同于平盖封头承压时应力集中系数偏高的问题，这类椭球碟形结构通过曲面过渡的曲率设计，能够将内部介质产生的径向压力均匀分散到整个曲面壁面，避免局部应力过载导致的结构变形或焊缝开裂问题，在中低压承压工况下的结构冗余度表现十分突出。

　　从实际设计逻辑来看，这款封头的曲面并非单一曲率的圆弧结构，而是由顶部椭球曲面、过渡折边区、直边段三个部分衔接组成，顶部椭球面的长短轴比例严格匹配DIN28013标准的参数要求，保证曲面各点的薄膜应力处于均匀分布状态，不会出现局部应力峰值；过渡折边区采用大曲率半径的圆弧衔接椭球面与直边段，消除了曲面突变带来的应力集中问题，避免承压循环过程中该位置出现疲劳裂纹；直边段的设计则是为了给封头与筒体的环向焊接提供足够的操作空间，同时避免焊缝落在曲面应力变化区域，保证焊接接头的受力状态稳定。

　　在实际选型应用中，这类封头的安装边界需要与对接筒体的外径、壁厚严格匹配，直边段的长度需要根据筒体壁厚、焊接工艺要求调整，当采用埋弧焊进行环缝焊接时，直边段长度需要预留足够的焊枪操作空间，避免焊接热影响区延伸到曲面过渡区域；封头的壁厚设计需要结合设备的设计压力、设计温度、介质腐蚀裕量综合计算，曲面部分的壁厚可以通过等强度设计适当减薄，但过渡折边区与直边段的壁厚需要保持与筒体一致，避免焊接对接时出现错边量超标的问题。

　　从应用场景来看，这类椭球碟形封头不仅用于固定式压力容器的端盖封闭，在移动式承压罐车、小型空气储罐、液压系统蓄能器的端盖结构中也有大量应用，相比于半球形封头，它的整体深度更浅，成型加工时的冲压难度更低，不需要大行程的冲压设备即可完成加工，生产制造成本更具优势，同时承压能力能够满足绝大多数中低压工况的使用要求，性价比表现十分突出。在成型工艺层面，这类封头通常采用冷冲压或热旋压工艺加工，冷冲压适用于壁厚较薄、直径较小的封头，加工后表面精度高，不需要额外的表面修整；热旋压则适用于大直径、厚壁的封头加工，通过加热降低板材的变形抗力，避免冲压过程中出现板材开裂、壁厚减薄超标的问题，加工完成后需要对过渡折边区进行无损检测，确认该位置没有出现冲压裂纹或壁厚过度减薄的缺陷。

　　在装配环节，封头与筒体对接时需要严格控制环缝的错边量，错边量过大会导致焊接接头出现附加弯曲应力，在承压过程中容易出现焊缝开裂的问题，装配前需要对封头直边段的圆度进行校正，保证与筒体的对接间隙均匀一致；对于有防腐要求的工况，封头内表面需要做相应的防腐涂层或衬里处理，曲面过渡区域需要保证涂层厚度均匀，避免介质冲刷导致局部涂层脱落引发腐蚀问题。在日常运维过程中，这类封头的过渡折边区是重点检测位置，长期承压循环下该位置容易出现疲劳裂纹，定期检测时需要重点对该区域进行超声波或磁粉检测，及时发现微小裂纹避免扩展引发设备故障。
