窑炉旋转出口密封连接结构

　　该结构主要应用于回转类工业窑炉的出料端衔接部位，是窑炉本体与下游出料输送、收集设备之间的核心过渡密封部件，承担着动态工况下的介质阻隔、动静部件衔接、热变形补偿的多重作用，在建材煅烧、粉体热处理、固废处置等涉及回转窑作业的生产场景中，这类密封衔接结构的性能直接决定了窑炉运行的热效率、现场作业环境的粉尘控制水平，以及整套煅烧线的连续运行周期。从实际工况适配角度出发，该结构的设计充分考虑了回转窑运行过程中的筒体径向跳动、轴向窜动、高温热胀冷缩带来的位移量，采用分段式的组合密封结构，外层的薄板密封片采用叠片式排布，可随筒体的位移产生自适应的弹性形变，始终保持与旋转筒体表面的贴合状态，避免窑内高温带粉尘的烟气从衔接缝隙溢出，

　　同时也能阻断外部冷空气进入窑内，减少窑内温场的波动，降低煅烧过程的热损耗。结构主体的筒段采用等径直筒设计，内壁做光滑过渡处理，可引导窑内处理完成的物料顺着筒壁顺畅流出，避免物料在衔接部位出现堆积、卡滞的问题；筒段外侧的支撑筋结构沿周向均匀分布，既提升了整个连接结构的刚性，避免长期高温工况下出现结构变形，也为密封组件的安装提供了定位基准，安装时可通过支撑部位的安装面与窑炉端部的固定机架进行连接，保证整个密封结构的静端部分固定牢靠，不会随筒体转动产生位移。动静结合面的密封组件采用多道密封组合的形式，靠近窑内的一侧采用耐高温的密封填料层，可耐受窑尾排出的高温物料与烟气的长期冲刷，外层的叠片薄板密封则作为二次密封屏障，

　　即使内层密封出现轻微磨损，外层结构依然可以维持密封效果，同时叠片结构的磨损补偿量更大，可大幅延长密封结构的维护周期，减少生产线停机维护的频次。在安装边界的设计上，该结构的直筒段外径与窑炉出料端的筒体内径做适配公差设计，安装时可直接将直筒段伸入窑炉端部的筒体内一定深度，避免物料从衔接端面的缝隙漏出；外侧的法兰式连接边预留了均匀分布的安装孔位，可与现场的固定支架通过螺栓进行刚性连接，安装过程中可通过调整垫片的厚度来调整整个密封结构与旋转筒体的同轴度，保证密封片与筒体表面的接触压力均匀，避免出现局部偏磨导致的密封失效。结构下部设置的导流出料口采用倾斜向下的设计，可将透过密封层的少量漏料、积灰统一引导至收集位置，

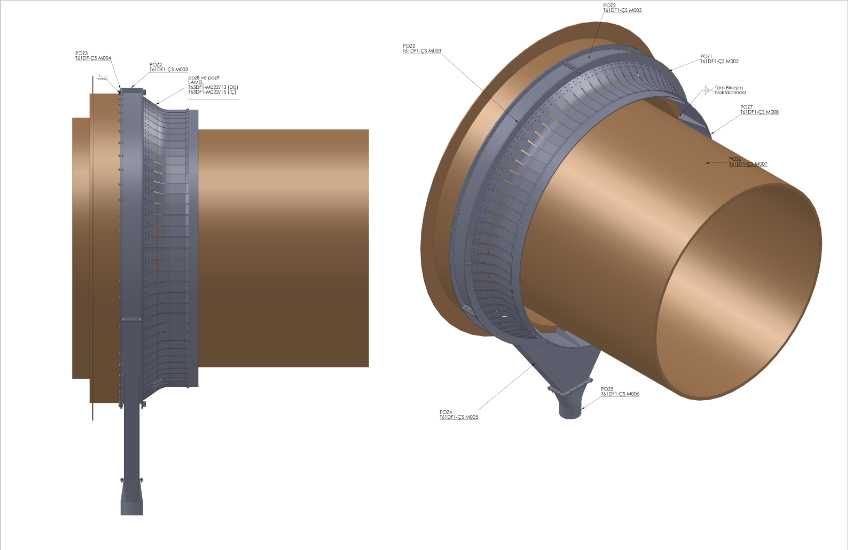

　　避免物料散落在设备周边影响现场运维，同时导流口的尺寸可根据现场的出料量需求做适配调整，不会影响整个密封结构的主体安装尺寸。从结构建模的细节来看，整个模型完整还原了密封叠片的层叠排布、支撑筋的焊接位置、安装孔的定位尺寸、各段筒体的壁厚参数，可直接用于窑炉改造项目的结构校核、密封组件的选型参考，也可作为同类回转设备动态密封结构的设计参考模板，建模过程中对各配合面的公差做了合理预留，装配关系完全符合实际工程的安装逻辑，不存在干涉、错位等不符合实际加工装配要求的问题。
