工业设备悬臂式电气软管布线结构设计

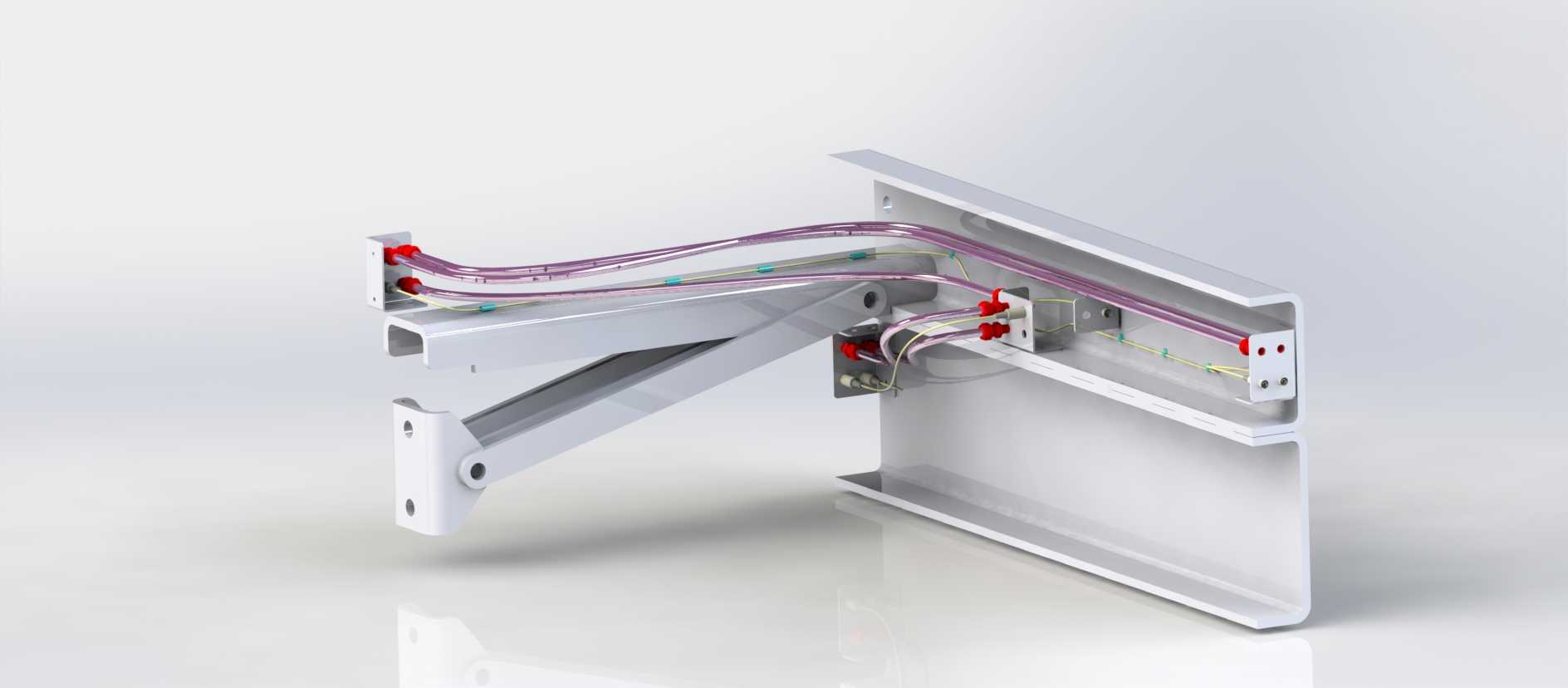

　　这套布线结构主要适配工业现场悬臂类安装的操作终端、检测模组等需要随悬臂调整工位的设备场景，常见于生产线旁的人机操作站、设备外挂检测单元、可调工位的辅助执行模块安装场景，这类场景下设备需要随悬臂做角度、位置调整，线缆与软管如果没有合理的走线约束，很容易在反复调整过程中出现拉扯磨损、与周边结构剐蹭、走线杂乱干扰维护的问题。整个结构采用C型槽钢作为悬臂的主体承载基体，悬臂通过三角加强筋结构提升整体负载刚度，避免悬臂伸出后出现下挠变形，进而挤压内部走线空间。布线设计上区分了动力线缆与信号线缆的走线路径，紫色波纹软管承载动力供电线缆，细规格的白色软管承载信号控制线缆，两类软管沿C型槽钢的内侧腔体贴壁布置，

　　通过带红色绝缘护套的固定卡扣在槽钢的两端以及中间折弯位置做多点固定，固定点的间距控制在150-200mm区间，既保证软管不会在悬臂摆动时出现窜动，也预留了足够的弯曲余量，避免悬臂做俯仰、回转动作时软管被过度拉伸或弯折，最小弯曲半径控制在软管外径的6倍以上，符合工业线缆防护的弯曲半径要求。悬臂的铰接端预留了足够的走线过孔，过孔边缘做了翻边钝化处理，避免线缆穿入时被锐边割破绝缘层，铰接位置的软管预留了1.2倍的活动余量，保证悬臂在0-45度俯仰调整、0-180度水平回转的全行程范围内，软管不会出现拉扯受力。从安装边界来看，整个悬臂组件的安装基面为垂直安装的设备立面，安装孔位采用腰型孔设计，允许安装时做±5mm的位置微调，

　　适配不同设备机架的安装孔位偏差；悬臂伸出长度控制在350mm，适合近距离操作工位的安装需求，整体结构的外轮廓宽度控制在120mm以内，不会占用过多的设备周边操作空间。设计过程中优先考虑了线缆的可维护性，C型槽钢的开口侧预留了可拆卸的盖板空间，后期维护时不需要拆解整个悬臂结构，只需要打开对应位置的盖板就可以调整内部线缆、更换损坏的软管，固定卡扣采用快拆式结构，不需要专用工具就可以完成软管的拆装。走线布局上特意将动力线缆与信号线缆做了20mm以上的间距隔离，避免动力线缆的电磁干扰影响信号传输稳定性，软管末端的出线位置做了应力释放结构，线缆从软管引出后通过端子排直接转接，避免外部拉扯力直接传递到线缆与端子的连接位置，降低接线松脱的概率。

　　整个结构的受力经过校核，悬臂在额定负载15kg的工况下，走线位置的变形量不超过2mm，不会出现软管被挤压变形、堵塞走线空间的问题，所有与线缆、软管接触的结构件边缘都做了圆角处理，圆角半径不小于2mm，杜绝长期震动、摆动过程中磨破软管或线缆绝缘层的隐患。在实际应用中，这类布线结构可以直接适配各类工业悬臂操作箱、设备外挂的视觉检测模组、可调工位的气动控制单元的走线需求，不需要额外设计走线拖链，依托C型槽钢的内部腔体作为走线通道，相比外露拖链的设计更加简洁，防护等级更高，不容易积累车间内的粉尘、切削液等杂物，后期清洁维护的工作量更低。
