海上浮筒式沙滩排球运动场地结构

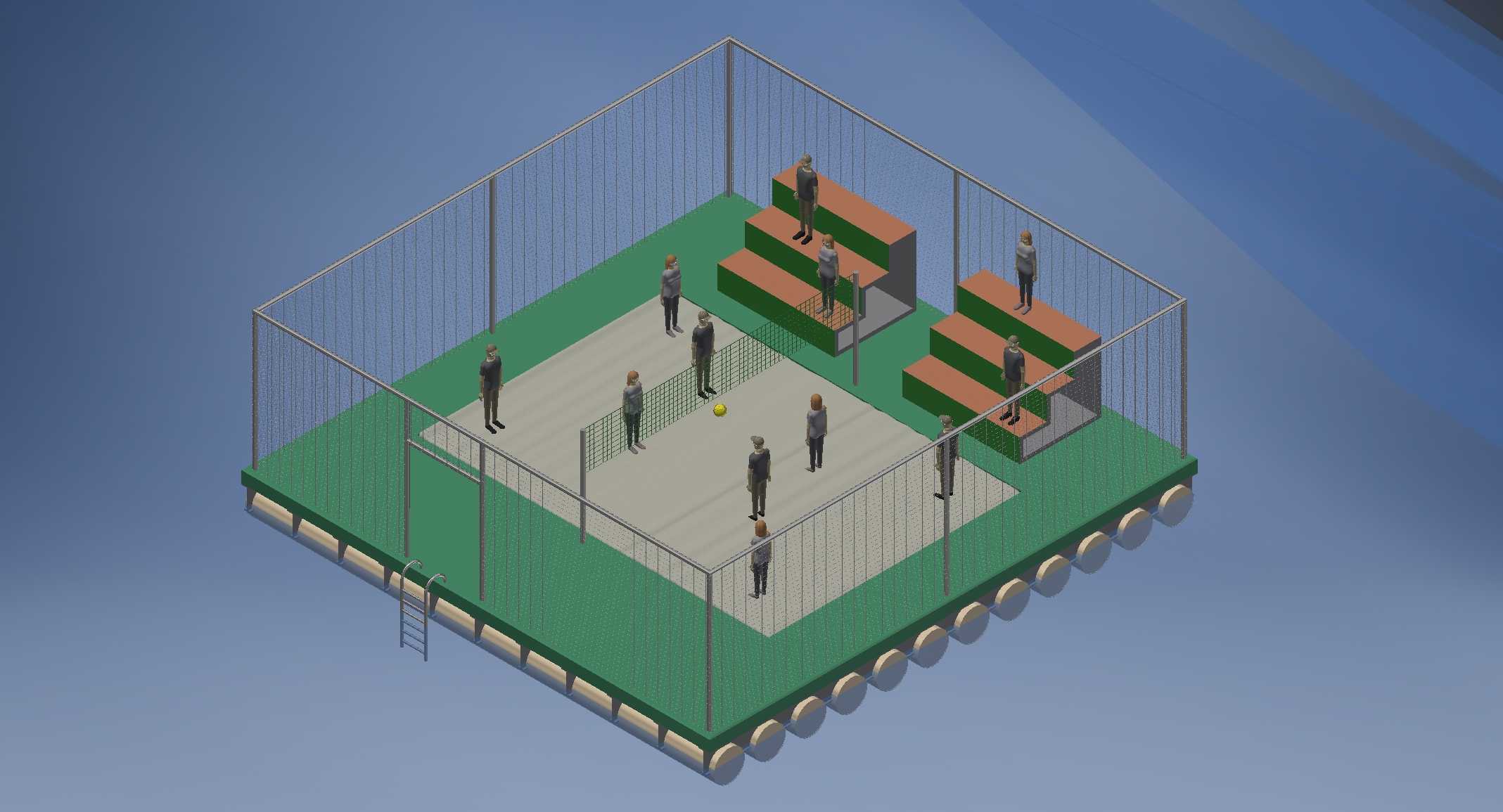

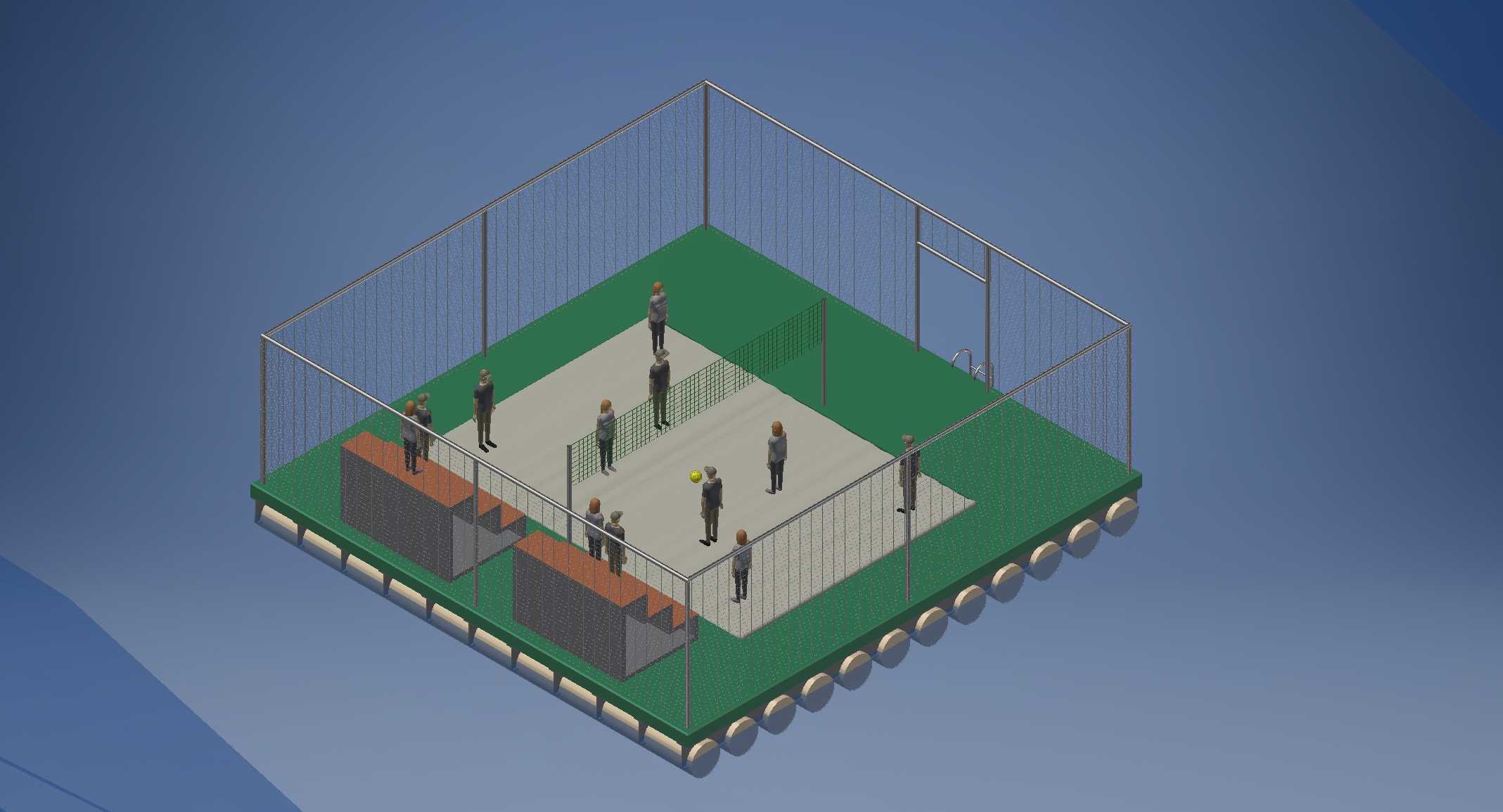

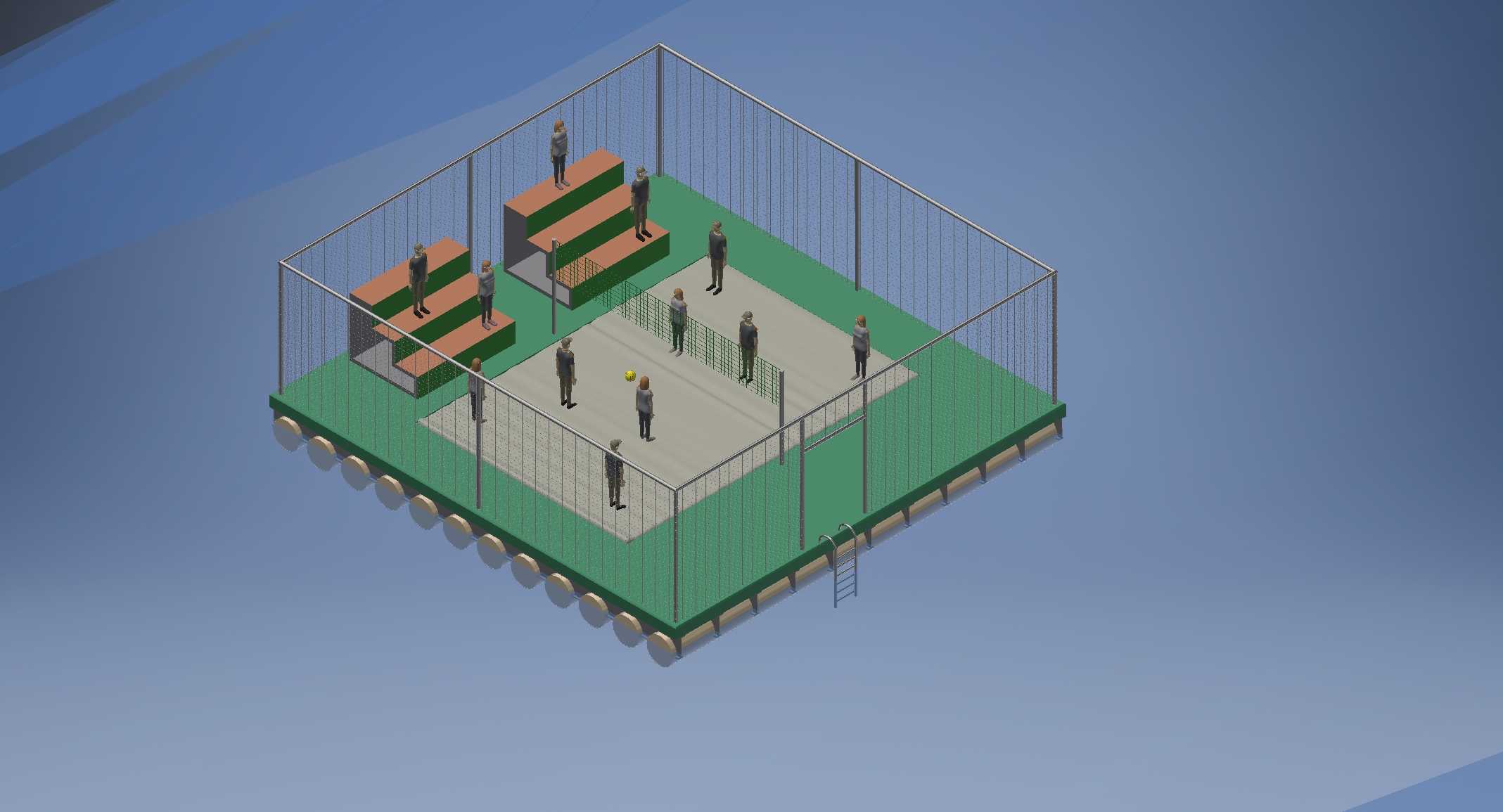

　　这套浮式沙滩排球场地结构，核心是依托模块化浮筒拼接形成的水上承载平台，主要应用于近岸滨海休闲区、水上运动营地、临海度假景区的水上运动场景，解决传统沙滩排球场地受岸线空间限制、无法拓展水上休闲运动体验的问题。整个平台底部采用标准化圆柱形浮筒阵列排布，浮筒之间通过嵌入式卡扣结构拼接，无需额外焊接或紧固件连接，可根据实际水域条件调整平台整体尺寸，单块浮筒的承载冗余按照每平方米150kg的动载荷设计，能够同时容纳运动人员、看台结构以及围网的整体重量，即使在人员跳跃、跑动产生的冲击载荷下，平台整体挠度也能控制在安全范围内，不会出现局部凹陷或结构失稳的问题。平台表层分为两个功能区域，中间区域铺设仿真沙质地垫，模拟沙滩排球的运动脚感，

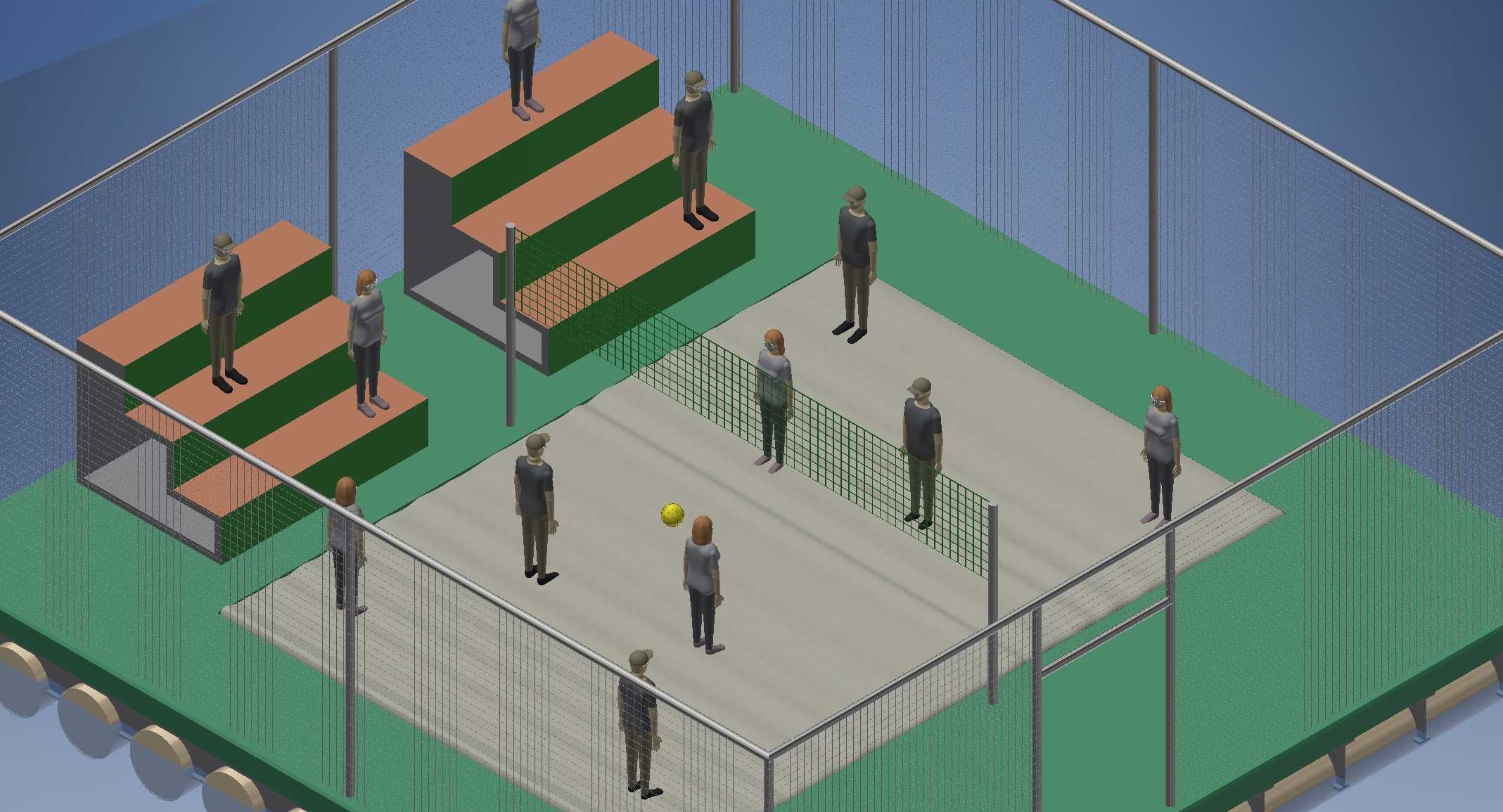

　　周边区域采用防滑耐磨的绿色铺装层，作为人员通行、临时停留的区域，铺装层与浮筒基座之间通过螺栓压条固定，边缘做圆弧包边处理，避免人员跑动时被边角磕碰。场地外围设置全封闭金属围网结构，围网立柱采用镀锌方管，底部与浮筒平台的预埋安装座通过螺栓刚性连接，围网高度设置为6米，完全覆盖排球运动的飞行轨迹范围，避免击球时排球落入水域，围网一侧设置平开式检修门，门体配备弹簧复位合页，人员进出后可自动闭合，防止运动过程中门体意外敞开。场地两侧设置阶梯式看台结构，看台采用模块化钢结构拼接，台阶高度按照150mm的人体工程学尺寸设计，每级台阶深度为300mm，看台底部与浮筒平台通过螺栓固定，可同时容纳十余名观赛人员停留，看台边缘设置1.1米高的防护栏杆，

　　栏杆间距不大于110mm，防止人员意外跌落。整个结构的设计思路遵循模块化快装逻辑，所有构件均采用标准化预制件，无需现场焊接或裁切作业，可在岸线完成分模块组装后，通过拖拽方式移动到指定水域定位，也可直接在水面完成拼接作业，安装边界可根据实际使用需求调整，最小可适配12米×8米的水域空间，最大可拓展至标准沙滩排球场地的16米×8米尺寸，浮筒底部预留锚点安装位，可通过锚绳与水底固定桩连接，抵御近岸0.5米以下浪高的冲击，保证平台在使用过程中不会出现大幅漂移或倾斜。围网的网体采用高密度聚乙烯编织网，网孔尺寸为40mm×40mm，既能够阻挡排球飞出，又不会遮挡观赛视线，网体与立柱之间采用不锈钢抱箍固定，可根据网体张紧度调整固定位置，

　　长期使用后出现松弛时可快速重新张紧。场地中间的排球网支架采用可升降结构，支架底部与平台预埋的套筒连接，无需额外配重即可保持稳定，网高可根据男子、女子沙滩排球的不同规则要求快速调整，调整范围为2.2米至2.4米。整个浮式平台的边角位置都设置了橡胶防撞条，当平台与岸线停靠设施或其他水上结构发生碰撞时，能够起到缓冲作用，避免结构漆面破损或构件变形。在排水设计上，平台表层铺装预留了2%的找坡角度，落在平台上的雨水或溅落的水体可顺着坡度从围网底部的预留排水间隙流入水域，不会在平台表面积水，保证运动区域的表面干爽。所有金属构件表面都做了热镀锌防腐处理，能够适应海上高盐高湿的使用环境，减少长期使用过程中的锈蚀问题，延长结构整体使用寿命。浮筒采用高密度聚乙烯材质一体吹塑成型，内部填充闭孔泡沫材料，即使单个浮筒出现意外破损，也不会出现进水下沉的问题，保证整个平台的使用安全性。
