立式多层物料存储置物架结构设计

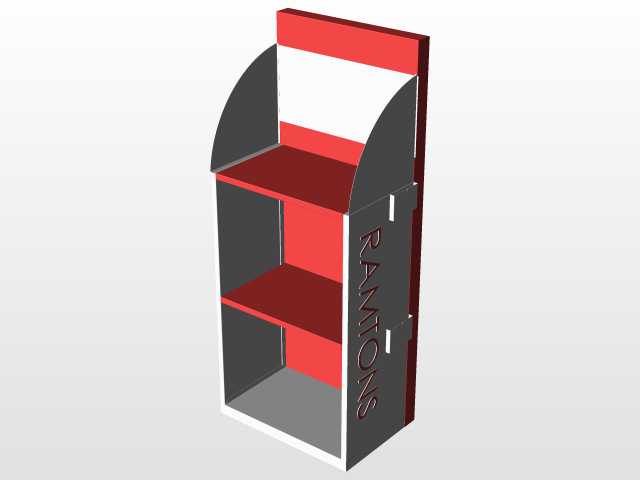

　　这款立式多层存储置物架的设计，最初是面向车间零散物料、门店小件货品的规整存放需求展开的，在做结构方案的时候，首先要平衡的是占地利用率和取放便捷性的矛盾——很多生产车间的工位旁、便利店的收银台侧方，可用的地面宽度往往不足0.5米，要是做常规的四面封闭柜体，不仅取放深处物料需要探身，侧边的空间也完全被浪费，所以最终选定了半开放的弧形侧边结构，两侧的弧形挡边既可以防止层板上放置的物料从侧方滑落，又不会遮挡取物的操作空间，操作人员站在架体正前方，就能直接拿到三层置物板上的所有物品，不需要预留额外的开门回转空间。

　　从功能特性上看，架体采用三层水平置物板的布局，层间高度做了差异化设计，最下层的净空高度最高，可以放置高度尺寸较大的盒装物料、瓶装耗材，中间层适配中等尺寸的工具盒、包装货品，最上层靠近人员抬手的舒适高度，用来存放高频取用的小件物品，减少弯腰抬手的操作幅度。架体的后侧设置了整面的封闭背板，一方面可以增强整体结构的抗扭刚度，避免架体长期承重后出现层板倾斜、框架变形的问题，另一方面靠墙面安装的时候，背板可以挡住墙面的缝隙，防止小尺寸的零件、物料从架体和墙面的间隙掉落。架体右侧的竖向立柱上做了品牌标识的内嵌安装位，不需要额外粘贴标识牌，避免长期使用后标识起翘脱落，同时立柱内部预留了卡扣安装槽，层板的支撑件可以沿着槽位调整固定位置，后续如果有特殊尺寸的物料存放需求，不需要重新加工框架，只需要调整层板支撑的卡位，就能改变层间的净空高度，适配不同的存储场景。

　　在安装边界的考量上，这款架体的底部做了齐平的落地支撑边，不需要额外安装可调脚轮或者支撑脚，直接放置在平整的地面上就可以保持稳定，整体的纵深尺寸控制在0.3米左右，宽度控制在0.4米区间，总高度控制在1.2米上下，不管是靠在车间的工位隔断旁，还是摆在门店的收银台侧边，都不会占用过多的通行空间，架体的顶部做了封边处理，不会出现尖锐的钣金割手问题，所有的外露边角都做了圆弧过渡，人员在周边走动的时候即使磕碰，也不会造成严重的划伤。

　　从实际应用场景来看，这款存储架除了可以用在生产车间存放工装辅料、小型工具、待检零件之外，也可以适配零售门店的小件货品陈列，比如便利店的收银旁放置口香糖、小包装零食，或者办公区域放置文件盒、办公耗材，不同场景下只需要调整层板的间距，就能匹配对应的存放需求。结构设计的时候特意做了模块化的拆分，整个架体可以拆分成背板、两侧弧形挡边、三层置物板、右侧标识立柱几个独立部件，加工的时候可以分别做钣金折弯、焊接成型，运输的时候可以平板包装减少占用的物流空间，现场安装只需要通过卡扣和紧固件把各个部件拼接起来，不需要专业的安装工具，普通操作人员按照装配指引就能在十分钟内完成整机组装。

　　在承重性能的设计上，每层置物板的下方都做了折边加强筋结构，不需要额外增加加强方管，就能保证单层放置15kg均匀载荷的时候，层板的中部下挠量控制在1mm以内，长期承重不会出现永久变形。两侧的弧形挡边和层板、背板之间采用咬合式的连接结构，连接位置的受力可以分散到相邻的部件上，不会出现单点受力过大导致的焊缝开裂问题。架体的表面采用喷塑处理，不同的应用场景可以选择不同的配色方案，比如车间使用可以选择工业灰的耐脏配色，门店使用可以选择撞色的装饰配色，兼顾实用性和视觉协调性。
