多轴联动齿轮组运动演示结构

　　这套多轴齿轮联动结构，核心是通过不同齿数齿轮的啮合配合，实现多轴同步异速的动力传递，在各类需要分路动力输出的传动场景中应用广泛。从结构设计逻辑来看，单齿轮采用辐板式结构，中心开设的轴孔用于与传动轴过盈配合，轴孔与齿顶圆之间的辐板厚度经过受力校核，既保证轮齿啮合时的刚性支撑，避免传动过程中辐板形变导致齿面偏磨，又尽可能减少结构冗余重量，降低高速转动时的转动惯量，减少动力损耗。轮齿采用标准渐开线齿形设计，齿顶高、齿根高参数符合通用传动规范，齿面预留合理啮合侧隙，既保证传动过程中不会出现卡滞，又能将回程误差控制在常规传动允许范围内，适配多数中低速传动场景的精度要求。

　　在实际设备应用中，这类多轴齿轮组常出现在小型机床进给箱、轻工设备分动机构、自动化输送线的动力分配单元中，单齿轮的安装边界需要结合轴系布局确定：齿顶圆与周边壳体、相邻非啮合部件的安全间隙不小于齿高的1/5，避免转动过程中出现剐蹭；中心轴孔的公差带选取需匹配传动轴的配合等级，若用于有冲击载荷的工况，还需在轴孔位置增设键槽，通过平键传递扭矩，避免齿轮与轴之间出现相对转动导致传动失效。

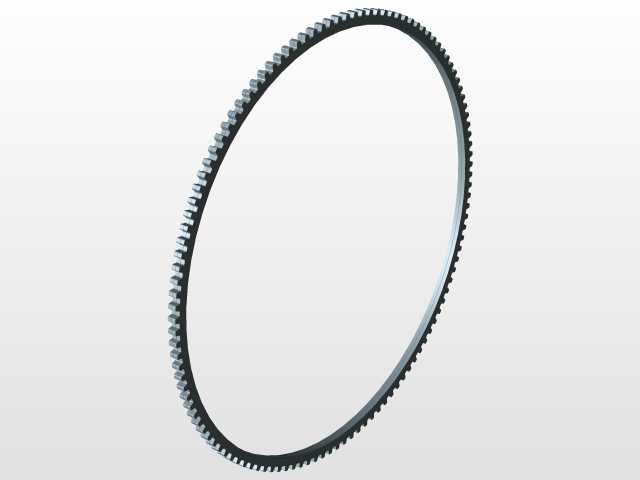

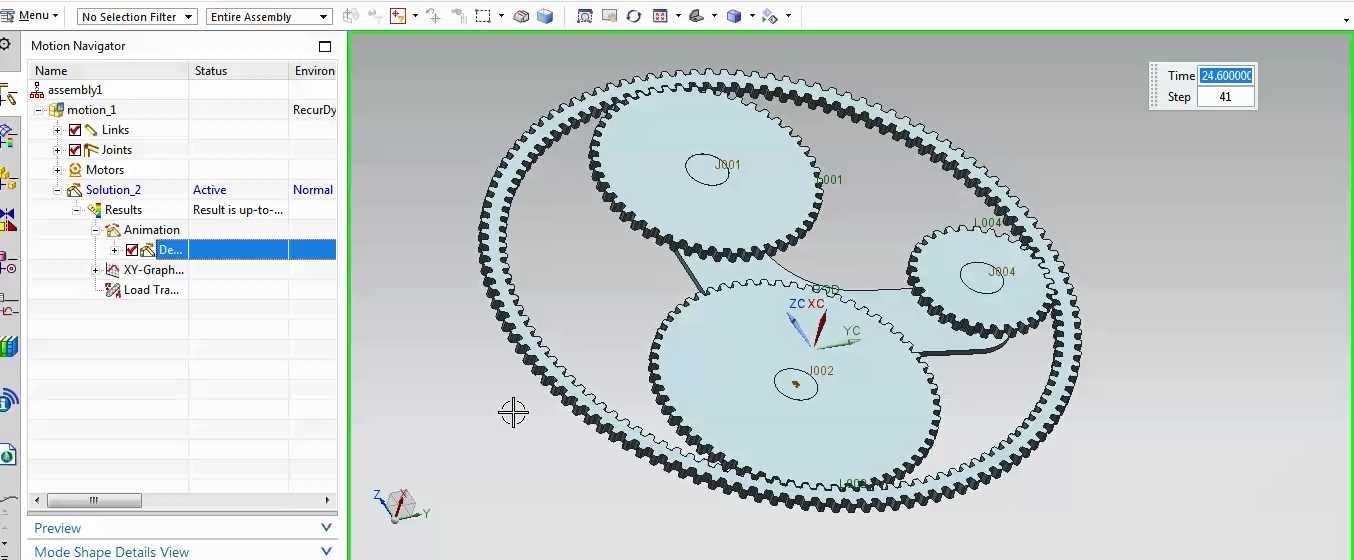

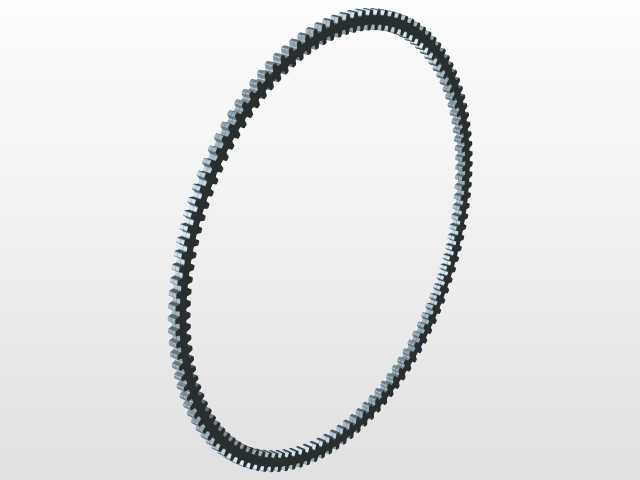

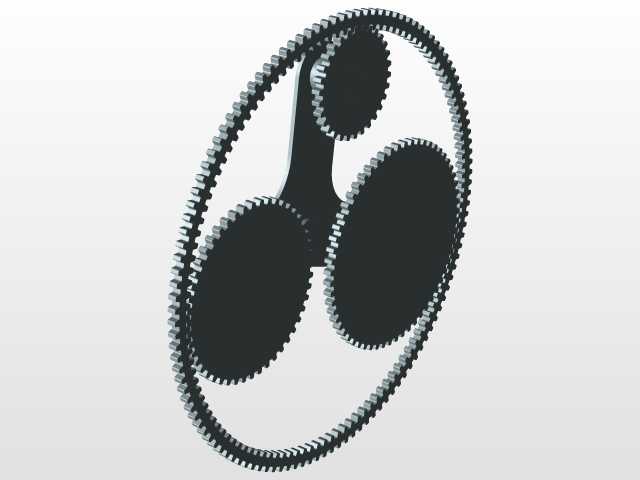

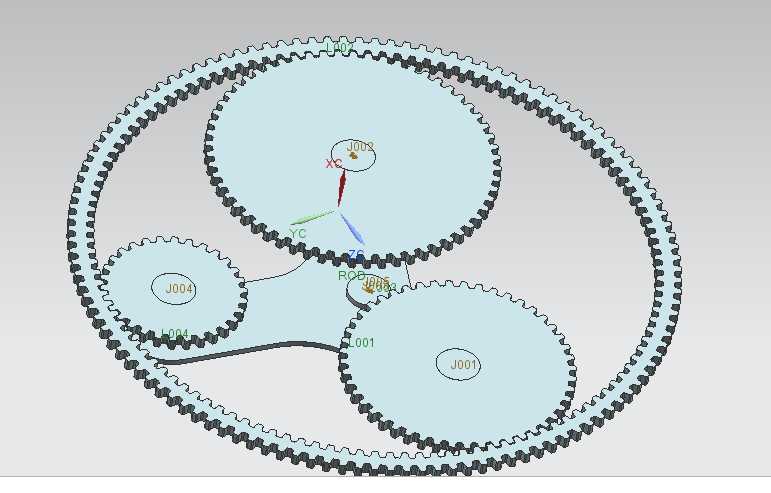

　　设计这类齿轮组的运动结构时，首先要确定各输出轴的转速比，根据转速比匹配对应齿数的齿轮，保证啮合齿轮的模数一致，否则会出现齿形不匹配无法啮合的问题；其次要校核各轴的中心距，中心距误差过大会导致齿面接触应力过大，加速齿面磨损，误差过小则会出现啮合卡滞、转动阻力陡增的问题。这套结构的运动演示逻辑，是还原四个齿轮在不同轴上同步转动的啮合状态，能直观看到动力从输入轴输入后，通过齿轮啮合依次传递到其余三根轴的过程，可用于传动原理演示、机构运动验证，也能作为小型传动装置设计的参考结构。

　　从结构细节来看，轮齿的齿根位置做了微小圆角过渡，避免应力集中导致齿根断裂，这也是常规动力传动齿轮的标准设计细节；齿轮端面平整，无多余凸台结构，安装时可直接贴合轴肩定位，不需要额外设计定位止口，简化了轴系的零件数量，降低装配复杂度。在实际选型应用时，若用于传递较大扭矩，可将辐板结构更换为实心结构，同时增大齿宽提升承载能力；若用于轻载的演示或低速传动场景，当前的辐板结构完全满足使用需求，且转动惯量更小，启停响应更快。

　　多轴齿轮传动的核心优势是动力传递效率高，同步性稳定，相比带传动、链传动，不存在打滑、跳齿的问题，适合对传动比有严格要求的场景。这套结构的布局方式，将四个齿轮分布在不同轴线上，可根据实际设备的空间布局调整各轴的相对位置，只要保证啮合齿轮的中心距、模数匹配即可，具备较强的布局灵活性，能适配不同设备内部的安装空间限制。在装配调试时，需要先固定各传动轴的位置，保证轴的平行度误差在允许范围内，否则会出现齿面一端接触的偏载问题，大幅缩短齿轮使用寿命；装配完成后手动盘动输入轴，检查各齿轮的转动是否顺畅，无卡滞、异响后再进行负载运行测试。
