13英寸ET30偏置商用车轮辋结构设计

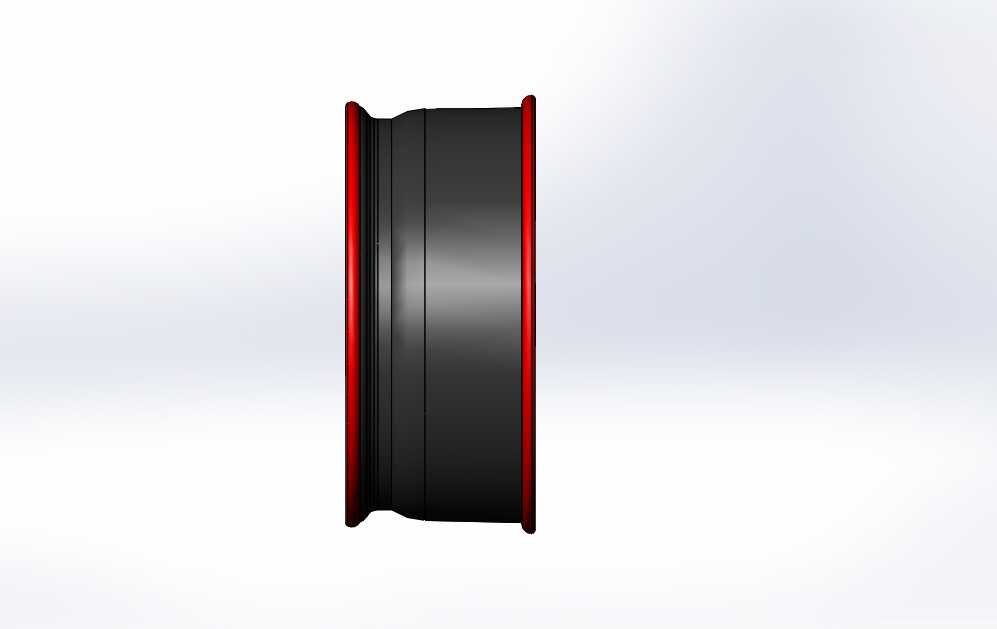

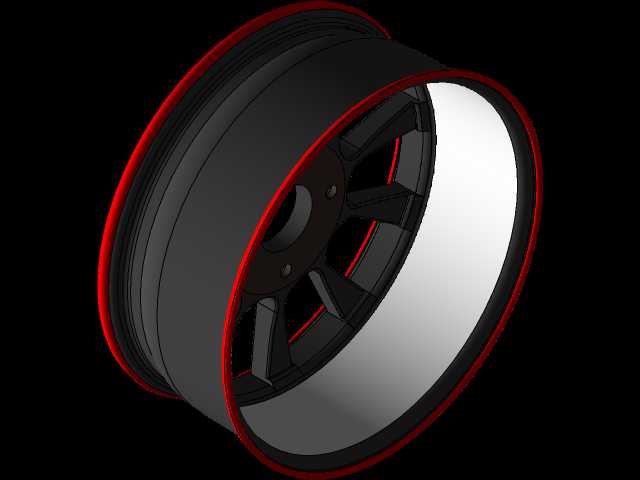

　　商用车轮辋作为底盘行走系统的核心承载部件，直接关联车辆行驶过程中的载荷传递、轮胎固定可靠性以及行驶稳定性，在轻卡、厢式商用运输车、短途营运类商用车型的配套与改装场景中应用广泛。这款13英寸规格的轮辋设计，首先围绕商用场景的重载使用需求做了结构强化，轮辋主体采用等厚滚压成型的筒体结构，轮缘位置做了加厚翻边处理，能够承受轮胎充气后的周向张紧力，以及车辆行驶过程中经过颠簸路面时产生的径向冲击载荷，避免轮缘变形导致的轮胎脱圈风险。30mm的偏置量也就是ET30的参数设定，是在匹配对应车型轮毂安装面位置、转向节空间边界、制动系统避让空间的基础上确定的，这个偏置值能够保证轮辋安装后，轮胎中心面与车辆设计的轮距参数保持一致，

　　不会出现轮距异常变化导致的轴承偏磨、转向回正力异常、轮胎偏磨等问题，同时也能确保轮辋内侧与制动鼓、制动卡钳、转向拉杆等部件之间预留足够的安全间隙，在车辆满载转向、悬架跳动到极限位置时，不会发生运动干涉。从设计思路上看，这款轮辋采用了深槽轮辋的经典结构形式，中间的深槽设计是为了方便轮胎的拆装作业，维修人员在更换轮胎时，可以将轮胎胎圈压入深槽区域，轻松完成另一侧胎圈的拆装操作，不需要额外的大型拆装设备，适配商用车售后维修场景的作业条件；轮辋两侧的胎圈座位置设计了标准的锥面结构，锥度与轮胎胎圈的配合角度完全匹配，当轮胎充气后，胎圈能够在气压作用下紧密贴合在锥面上，保证轮胎与轮辋之间的密封性能，同时传递驱动与制动过程中的扭矩，

　　避免轮胎与轮辋之间出现相对滑转。轮辋的安装端面设计了均匀分布的螺栓孔位，孔位的分布圆直径、螺栓孔直径都严格对应商用车型的轮毂安装参数，安装面的平面度做了严格的公差控制，保证轮辋安装后能够与轮毂端面完全贴合，避免高速行驶时出现轮辋抖动的问题；轮辋外侧的红色装饰边属于外观防护结构，在不影响轮辋整体结构强度的前提下，提升了轮辋的外观辨识度，同时该区域做了耐磨涂层处理，能够抵御日常行驶中飞溅的砂石击打，减少轮辋表面的锈蚀与损伤。在尺寸边界的控制上，这款轮辋的13英寸直径是指胎圈座位置的公称直径，对应适配13英寸内径的商用车辆轮胎，轮辋的宽度尺寸匹配对应规格轮胎的断面宽度范围，能够保证轮胎安装后胎侧的变形量处于合理区间，

　　避免轮胎胎侧过度弯折导致的早期损坏；轮辋的整体轴向宽度在满足轮胎安装空间的前提下，尽可能压缩了冗余尺寸，避免超出车辆翼子板的边界，同时也不会因为轴向尺寸过小导致轮胎安装后与车身部件产生干涉。在结构强度的设计考量上，轮辋筒体的过渡位置都采用了圆弧过渡结构，避免应力集中导致的轮辋开裂问题，尤其是在轮辐与筒体连接的位置，做了圆弧加强结构，能够分散车辆重载、急加速、急制动时产生的集中应力，提升轮辋的疲劳寿命，适配商用车长期高负荷运营的使用需求。
